Устройство монолитного фондамента с подвалом своими руками


Возведение ленточного фундамента дома рациональнее проектировать с одновременным устройством подвала. Помещение под первым этажом дома может выполнять самые различные функции от хранилища для продуктов до тренажёрного зала. Подвальный этаж может быть полностью заглублён в грунт, но чаще фундаментная лента устроена только немного ниже глубины промерзания грунтов. Поэтому часть подвальных стен составляет цоколь здания.

Установите подвал в дом с ленточным фундаментом

Устройство погреба в доме с ленточным фундаментом

Простейшее помещение под полом называется погребом и имеет ряд существенных отличий от подвала:

  1. Погреб выполняет только функции хранилища: под полом практически всегда поддерживается стабильно положительная невысокая температура. Это оптимальный режим для хранения продуктов.
  2. Погреб не обязательно занимает всё пространство, ограниченное стенами фундамента.
  3. Глубины погреба может не хватать для свободного передвижения, но объём подпольного пространства должен быть достаточен для хранилища.
  4. Устройство погреба не предполагает больших затрат на устройство полов, отделку стен, установку лестниц.
  5. Вентиляция погреба обычно обеспечивается только лишь открыванием входного люка (лаза).
  6. Кроме минимального освещения, в погребе не используются никакие инженерные системы.

Это интересно: в чем различия погреба от подвала.
Погреба могут устраиваться в уже существующих и давно эксплуатируемых постройках, а не проектироваться до начала строительства. Подобные помещения обычно устраиваются в небольших дачных домиках, гаражах и подсобных вспомогательных постройках.

В данном видео рассмотрим подвал с ленточным фундаментом:

Условия для строительства

Фото траншеи под ленточный фундамент в погребе

Погреб, в отличие от традиционного подвала обладает меньшими размерами, а его строительство можно проводить после возведения дома. Устройство такого помещения внутри существующего жилья возможно лишь в том случае, если строение располагается на ленточном фундаменте. В домах с монолитной плитой строительство погреба невозможно. В таких случаях подполы обустраивают только за пределами фундамента дома, например, в пристройках.

Для уменьшения потери тепла входная дверь погреба должна быть утеплена. Над погребом желательно наличие строения, такого как сарай или переходное помещение, чтобы была возможность вентиляции и сушки подвала. Для постоянной вентиляции и поддержания микроклимата нужно делать специальные отверстия и ниши в стенах.

Строить погреб лучше всего в летнее время года, так как грунтовые воды в это период находятся на относительно низком уровне, а количество осадков – минимальное.

Ленточное основание

Сплошной фундамент в виде ленты по периметру строящегося дома считается самым надёжным и доступным для самостоятельного возведения. С точки зрения стоимости и сроков строительства есть более дешёвые и быстрые способы устройства фундаментов, но технология строительства по ленточному варианту позволяет увеличить полезную площадь дома за счёт подвального этажа.

Планируя устройство подвального помещения, следует исходить из его функционального назначения. От этого будут зависеть параметры и характеристики фундаментной ленты:

  • высота фундамента;
  • наличие технологических проёмов в ленте для инженерных сетей и коммуникаций;
  • потребность устройства в ленте закладных деталей, анкеров и приспособлений;
  • толщина стен фундамента;
  • применение дополнительных мер для усиления гидроизоляции, утепления, отделки подвальных стен.

Первым этапом строительства дома с подвалом на ленточном основании нужно считать разработку котлована по периметру возводимого дома. Общепринятая норма высоты потолков — 2,5-3 м, от этой величины рассчитывается глубина подвала. Возможно уменьшение глубины за счёт создания цоколя необходимой высоты.

Котлован разрабатывается с запасом ширины в 0,5 м во все стороны для удобного выполнения работ по устройству наружной поверхностной гидроизоляции фундамента.

Далее дно котлована зачищается от рыхлого грунта, затем поверхность выравнивается под единую отметку путём песчаной сплошной засыпки толщиной 5-15 см. Поверх песчаного слоя засыпается слой щебня мелкой фракции с уплотнением трамбовками и методом полива.

Монтажный процесс

Монтаж ленточного фундамента производится:

  1. Монолитным способом. Подготавливается опалубочное ограждение ленты с двух сторон, пространство внутри опалубки армируется и заливается бетонной смесью с уплотнением.

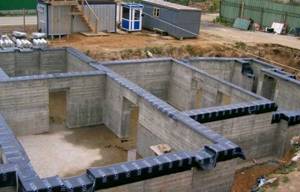

  2. С применением фундаментных железобетонных блоков. Типовые бетонные изделия для возведения фундаментов зданий маркируются обычно буквами ФБС с цифровыми показателями параметров длины, высоты, толщины в дециметрах, например: ФБС 24-6-3. Блоки монтируются по аналогии с кирпичной кладкой на цементно-песчаном растворе.
  3. Иногда фундаментная лента строится как стена из мелкоштучных бетонных полнотелых блоков. Типовой размер материала 40х20х20 см, толщина стен может быть любой, кладка аналогична кирпичной.

Самый быстрый способ возведения фундаментов — использование специальных блоков. Но промышленные изделия типа ФБС дороги, для монтажа необходимы подъёмные механизмы, дорого обходится транспортировка блоков на объект.

Мелкоштучные бетонные изделия применяются при небольших объёмах ленточных оснований. Наиболее доступным способом строительства своими руками считается возведение монолитной фундаментной ленты.

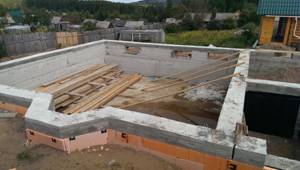

Строительство ленточного фундамента с подвалом своими руками

Для самостоятельного устройства подвала с использованием ленточного фундамента самым сложным моментом считается установка опалубочных щитов.

В целом надо понимать, что обладание минимальными навыками необходимо для выполнения любой работы. Возведение фундамента дома считается самым ответственным этапом, поэтому в работе необходима тщательность и основательность.

Фундамент

Расчет и подготовка

Не стоит самостоятельно рассчитывать нагрузки на фундамент без специальных познаний. Толщина стен должна соответствовать проектной, как и высота. Рассчитать количество досок для устройства опалубки, потребность в арматуре и необходимом объёме бетонной смеси надо предварительно.

Исходной точкой расчётов при самостоятельной работе должен быть эскиз фундамента с точными размерами ленты:

  1. Общая площадь ограждающих опалубочных щитов равняется: внешний периметр дома Х высоту стены Х 2, плюс 10% на распорки, упоры, стяжки.
  2. Потребность в арматуре подсчитывается индивидуально в зависимости от предполагаемой нагрузки на фундамент. Каркас из арматуры необходимо выполнить в эскизе, не забывая о различной толщине основных прутов и соединительных элементов.
  3. В разрезе на эскизе ленточного фундамента должно быть не менее трёх пар арматурных стержней, уложенных по периметру подвала.
  4. Потребность в бетонной смеси равна объёму внутреннего пространства опалубки + 5% на потери.

Перед строительством надо спланировать правильное складирование материалов на стройплощадке, обустроить подъезд и свободный доступ к котловану. Не стоит самостоятельно изготавливать бетон, особенно в больших объёмах.

Никогда приготовленная в кустарных условиях бетонная смесь не сравнится по качеству с бетоном заводского приготовления. Лучшим решением будет заказ бетона на заводе с доставкой миксером. С точки зрения качества фундамента заливать весь объём бетона следует единовременно.

Разметка и земельные работы

Разметка фундамента производится на дне котлована по правилам построения прямоугольников на плоскости. По углам забиваются колышки-маяки, затем по внешнему периметру натягивается шнур.

Параллельно и аналогично внешнему со смещением внутрь на толщину стены обозначается внутренний периметр. Правильность разбивки определяется равенством диагоналей прямоугольников.

С наружной стороны нужно обеспечить работы по последующей гидроизоляции монолитного ленточного фундамента, не допустить осыпание грунта в котлован.

Устройство опалубки и арматурного каркаса

Опалубочные щиты изготавливаются вне котлована. При изготовлении особое внимание надо обратить на отсутствие щелей между досками. Обычно используется доска 20-25 мм, брус для стяжек и упоров 40х40, 50х50 мм.

Ход работ:

  1. Щиты внешнего периметра опускаются в котлован и предварительно фиксируются.
  2. Устанавливается и связывается вязальной проволокой арматура каркаса.
  3. Опускаются щиты внутреннего периметра.
  4. Опалубка выставляется точно по размерам, внутренние и внешние щиты сбиваются сверху перекладинами.
  5. Снизу щиты фиксируются от расползания клиньями, по высоте — упорами снаружи, которые опираются на колья, вбитые на расстоянии.

Все стяжки и упоры жёстко крепятся гвоздями или саморезами. В креплении лучше переусердствовать и забить лишний упор, чем позволить опалубке разъехаться во время приёма бетона.

Распалубка, гидроизоляция и обратная засыпка

Бетон равномерно заливается по всей ленте на полную высоту опалубки. Минимальный срок схватывания смеси 7 суток. Распалубку следует производить равномерно, снимая упоры и стяжки. Не следует применять удары по свежему бетону. Щиты аккуратно снимаются и удаляются из котлована.

После окончательного высыхания бетона снаружи поверхность обмазывается сплошным слоем битумной мастики. На битум наклеивается внахлёст рубероид или толь сплошным ковром в одном направлении. После высыхания сверху наклеенного слоя аналогично наносится второй, но перпендикулярно первому.

После выполнения гидроизоляции фундаментной ленты производится обратная засыпка грунта.

Для дополнительной гидроизоляции можно вместо засыпки внешних пазух грунтом использовать густой раствор обычной глины. Если залить пазухи таким раствором, то образуется глиняный замок, гарантирующий отсутствие воды в подвале.

Углубление подвала ниже подошвы фундамента

Стремление собственника использовать любое пространство дома нередко становится причиной желания произвести углубление подвала. Это позволяет получить практически полноценную полезную площадь, которая может быть применено в самых различных целях. Однако, при проведении работ следует учитывать несколько особенностей, характерных для подвальных помещений.

Технология углубления подвала

Перед тем, как приступать к работам, следует определиться с возможностью их выполнения и применяемой технологией.

Дело в том, что далеко не каждый тип фундамента здания позволяет произвести углубление подвала до такого уровня, чтобы высота помещения стала пригодной для полноценного использования.

Например, основание в виде монолитной железобетонной плиты не допускает нарушения целостности, так как это негативно повлияет на несущую способность конструкции и может привести к печальным последствиям для всего строения.

Углубление подвального помещения

Проще всего выполнить углубление подвала в том случае, если речь идет о наиболее распространенном для частных жилых домов ленточном фундаменте. При этом необходимо учитывать несколько существенных моментов, связанных с технологией производства подобных работ, которые производятся в такой последовательности:

Разборка существующего пола и выемка грунта до нужного уровня.С технологической точки зрения указанные работы не представляют серьезной сложности, однако, выполняются в стесненных условиях и потому являются весьма трудозатратными;

Усиление подошвы фундамента.Дополнительная нагрузка на основание вынуждает усиливать конструкцию фундамента. Для этого используются различные способы, наиболее популярными из которых являются два: устройство выносных свай, задавливаемых в грунт ниже новой отметки пола, и создание специальной шпунтовой стенки, которая также заглубляется на полтора-два метра от уровня пола;

Дополнительная гидроизоляция. Отдельного и внимательного рассмотрения заслуживает комплекс мероприятий, направленных на защиту основания здания, а также стен и пола подвала от грунтовых вод

Важность качественной гидроизоляции не вызывает сомнений, так как напрямую влияет на долговечность всей постройки. Работы могут выполняться с применением различных материалов и технологий;

Устройство песчаной подсыпки под полы.На следующих этапах работ, как правило, применяется стандартная технология создания полов, которая начинается с песчаной засыпки;

Устройство песчаной подушки пола

Заливка бетонных полов и стен подвального помещения. Технология производства монолитных работ аналогична той, что применяется при новом строительстве. При их ведении в существующем здании следует учитывать необходимость дополнительных расходов, связанных с фактором стесненности.

Завершающим этапом работ, позволяющих произвести углубление подвала, выступает отделка обновленного помещения. Она также выполняется с учетом его особенностей. При этом выбор материалов в значительной степени зависит от эффективности работы вентиляционной системы подвала и надежности произведенной гидроизоляции.

Подвал и уровень грунтовых вод

Ключевое значение для качества выполнения рассматриваемых работ имеет грамотно произведенная гидроизоляция подвала. Принятию решения о возможности углубления подвального помещения должно предшествовать изучение вопроса глубины размещения грунтовых вод.

Самый простой способ для этого – выкопать в непосредственной близости от здания яму до отметки предполагаемого размещения пола подвала, после чего наблюдать, появится вода на ее дне или нет. Другой вариант – получить информацию от соседей, имеющих в домах подвалы.

Схема усиления основания и устройство пола подвала при его углублении до 30 см

Для создания защиты от грунтовых вод используются различные технологии гидроизоляции.

Наиболее эффективной и потому часто применяемой сегодня считается оклейка стен и пола подвального помещения двумя слоями рубероида или схожего по эксплуатационным характеристикам рулонного материала.

Это позволяет предотвратить подпадание влаги из грунта внутрь подвала, что привело бы к малоприятным последствиям в виде появления грибка, конденсата, гнили и постепенному разрушению строительных конструкций.

Качественно произведенная гидроизоляция подвала, которую Вы можете заказать в нашей компании, является обязательным условием для выполнения работ по углублению. Причем она проводится независимо от выявленного уровня грунтовых вод и обязательно включается как важная составная часть проектной документации на планируемые работы..
