Канализация в частном доме — поэтапное устройство своими руками

Подключение к сетям канализации, какие документы потребуются

Готовый план дома. Обязательным образом, на бумаге должна быть представлена схема прокладки канализационного трубопровода. Данный процесс, осуществляется с помощью компании, которая проводит геодезическую экспертизу.

Все технические условия подключения канализации. Все эти вопросы рассматривается организацией.

Схема, на которой будет указан план, именно по нему необходимо провести подключение канализации. Данный документ обязан предоставить специалист, который проектирует и устанавливает технические функции. Он опирается на основания технических условий, таким образом выдает новый план.

Проект, который подготовлен в водоканале, с их согласованием. Данным процессом занимается архитектурное управление.

Необходимо также запомнить один главный нюанс. Перед тем, как приступить к строительным работам, необходимо взять разрешение у своих соседних жильцов. Они обязаны подписать свое согласие. Если возникнут дополнительные вопросы по поводу трубопровод, которые будут проходить по тем местам, где уже проведены другие электрические или тепловые сети, то в данном случае, необходимо взять другое разрешение. Необходимо потребовать специальный документ в организации. Если владелец не будет преследовать определенных требования, то ему придется заплатить огромный штраф.

Чтобы провести трубопровод до центральной магистрали, необходимо взять разрешение. В том случае, если поблизости расположен колодец. Труба, которая будет проходить по участку до колодца, будет направлена под определенным наклоном и углом. Чтобы определить с точность глубину укладки, необходимо воспользоваться специальными значениями, предоставленными данными в СниП.

Необходимо учесть также один главный совет. Данный вопрос касается наличия существующих поворотов на трассе. Как показано в практике, повороты на трассе не должны существовать, но если вдруг возникнет такая проблема, то необходимо развернуть магистраль на несколько градусов, примерно на 90. Рекомендовано также установить ревизионный колодец. Так как, в этом случае колодец выполняет функцию контроля над данной системой.

Значительную роль выполняет правильная подборка высоты копки траншеи. Необходимо учесть определенные элементы. Диаметр трубы должен быть больше, чем внутренняя. Обычный размер составляет до 250 мм. В основном, используются трубы с диаметром от 150 до 250 мм. После того, как специалист определиться с размером труб, необходимо выкопать дно траншеи. Как только завершится процесс, подушку можно предоставить для укладки трубопровод.

Как провести канализацию – разбираемся на личном опыте

Если раньше туалет на улице считался обычным делом для загородного участка, то сейчас даже на дачах, куда приезжают отдыхать по выходным, домовладельцы стремятся создать комфортные условия. И немало зависит от того, правильно ли была выбрана, спроектирована и установлена система канализации. Какое очистное сооружение выбрать, как сделать септик самостоятельно, когда лучше установить одно ЛОС на несколько домов, как провести канализацию, какие трубы использовать и как правильно прокладывать в доме и по участку – эти и другие вопросы по организации канализации за городом обсуждаем в теме этой недели.

Статьи:

Канализация за городом – самодельные септики как альтернатива готовым ЛОС. Редкий загородный поселок или товарищество может похвастаться наличием магистрального водопровода и канализации, в основном же владельцам загородной недвижимости приходится самостоятельно обзаводиться домашними удобствами. Рассмотрим, что такое септик, существующие санитарные нормативы, параметры выбора систем и самые востребованные разновидности септиков.

Загородная канализация – новинки рынка для индивидуальных очистных систем. Системы бесперебойного питания, шумопоглощающие пластиковые канализационные трубы, насосные установки, в которых нуждается канализация для частного дома, установки очистки сточных вод и дренажный раствор – все, необходимое для вашей очистной системы.

Общая канализация: комплексные очистные или установка на несколько домов. Чем выгодны комплексные очистные системы, в каких ситуациях больше подойдут коллективные очистные сооружения. Способы организации и подключения канализации за городом. Как провести канализацию своими руками.

Особенности систем очистки сточных вод за городом. Как выбрать очистную систему, которая лучше всего подойдёт для большого загородного дома и маленького дачного домика, сколько это будет стоить, чем отличается септик от герметичной и поглощающей выгребной ямы – на помощь приходят специалисты.

Фановая труба – просто о сложном. Советы форумчан. Зачем нужна фановая труба, какой она должна быть, какого диаметра будет достаточно, где ее лучше провести. Разбираемся во всем с пользователями FORUMHOUSE.

Септик из бетонных колец. Личный опыт. Хотя современный рынок предлагает множество уже готовых к использованию систем очистки сточных вод, пользователи нашего портала предпочитают засучить рукава и сделать септик самостоятельно. Как долго он служит, каким должен быть размер такого колодца, из чего делать дно, сколько времени сточные воды перерабатываются в отстойнике – рассказываем об опыте участников нашего портала.

Видео:

Реализация системы септиков. Личный опыт. Герой этого ролика уверен: главное в септике – наличие кислорода для нормальной работы бактерий. Он подробно расскажет и покажет, как сделана его канализация для дома своими руками, а также поделится проблемами, которые возникли через несколько лет после начала эксплуатации системы.

Трубы для наружной и внутренней канализации. Рекомендации специалистов. Успешная канализация дома своими руками невозможна без серьезной сантехнической подготовки. Чем отличаются друг от друга трубы внутренней и наружной канализации, какие имеют особенности, как производятся — разбираемся с техническим специалистом.

Автономная канализация. Особенности выбора. Задумываясь об отводе канализации на участке, следует внимательнее изучить рынок и присмотреться к современным очистным сооружениям. Автономная канализация – самый, пожалуй, популярный вариант, но, чтобы успешно провести ее на участке, важно правильно выбрать установку.

Дом из газоблоков и коллективный разум форумчан. Водоснабжение и электрика. В обзоре гостевого дома, построенного с участием сразу нескольких специалистов с FORUMHOUSE, обсудим, как устроить домовое водоснабжение и электрику.

Дом с картинки. Коммуникации. У каждого застройщика своя собственная история, связанная с коммуникациями. Кому-то приходится начинать с нуля, кому-то переделывать, а кому-то везёт. Герой сюжета Алексей относится к последним. В поселке под Москвой, где они купили участок, было и электричество, и местный водопровод, и даже газ. И всё равно, даже этот счастливый случай не обошелся без сложностей и переделок. Некоторые вещи, видеонаблюдение, специальный «умный» полив из шлангов с отверстиями и мультирум, этот удивительный человек делал сам — основываясь на принципе разумных трат и чтобы быть уверенным в надежности. С септиком произошла вообще грустная история. Подробнее об инженерных системах смотрите в сюжете.

Постройка с дровником, летним душем и экологическим туалетом. Чтобы не тратить площадь участка на различные постройки, Андрей Бугаев решил устроить в одном помещении летний душ, дровник и туалет. А чтобы не засорять землю и скважину нечистотами из туалета, сделал конструкцию экологически чистой.

Темы на форуме:

О вентиляции канализации. Нужна ли вентиляция в частном доме; если санузел только на первом этаже, достаточно ли будет одного водного затвора или потребуется два; как правильно организовать канализацию, чтобы не было запаха, какие материалы потребуются – пользователи портала обсуждают в теме. Много фото.

Нормативы по размещению очистных сооружений (СНИП, САНПиН). Как устроить канализацию в доме, чтобы она устраивала соседей и законодательство. Как выбрать место, на расстоянии скольких метров от дома и от соседей правильно размещать канализацию в соответствии с нормативами, а также спорные вопросы, возникающие в процессе проектирования и монтажа канализации.

Как понять, какую канализацию делать. Выбор типа очистных сооружений зависит от грунта, уровня грунтовых вод, режима проживания (постоянно или с наездами), наличия электричества, объема водопотребления, бюджета. Как выбирать, какую установку проводить – участники FORUMHOUSE делятся советами. Здесь вы можете увидеть, как должна выглядеть правильная канализация в частном доме, фото дают наглядное представление.

Разводка канализации в доме. Как правильно закладывать трубы – в траншею из кирпича или на песок, как должен устраиваться выход на унитаз, как делать стояк, где вести утепленные трубы – внутри моечной или под ней – в этой теме пользователи обсуждают насущные вопросы. Полезные фотографии помогут понять устройство процессов.

Какой угол нужен для канализационной трубы. Засорение труб – одна из неприятностей, которая может случиться при их неправильной прокладке. Как и под каким углом нужно ставить канализационную трубу, чтобы ничего не застревало, что еще для этого нужно сделать – в теме находится множество полезной информации, схемы и фото.

Бактерии для септика. Некоторые домовладельцы считают, что в септик ничего более сыпать не нужно — «все образуется само собой». Другие уверены, что при непостоянном проживании такой подход может привести к образованию камня. Разбираемся, как правильно.

Комплекс Природной Очистки (КПО), а также Компостирующий септик. Владимир43 представил вниманию читателей новую систему отвода стоков, за основу устройства которой взят обычный септик с широкой горловиной, который дополнен компостирующим модулем, состоящим из компостирующей (накопительной) емкости и жироуловителя. Топикстартер рассказывает о преимуществах системы, а также можно узнать о том, как проходят испытания.

Куда обратится, чтобы провести канализацию

водоканал или садовое товарищество
Сначала нужно обратиться в местную администрацию, оттуда придется идти в геодезическую службу (заказать ситуационный план для участка), в водоканал и СЭС. В водоканале подается заявление, чтобы получить технические условия на подключение. При себе нужно иметь копию паспорта и документ, подтверждающий право собственности на дом и участок. Если трубопровод придется проводить под проезжей частью дороги, потребуется разрешение от дорожной службы.

После того, как технические условия получены, можно заказывать проект канализации. Если его будут создавать сторонние специалисты, готовый документ все равно необходимо утверждать в водоканале и в компаниях, чьи коммуникации проходят рядом с домом (газовая служба, РЭС, телефонная служба). Финальное согласование происходит в управлении архитектуры местного муниципалитета.

Для монтажа можно нанять и подрядчика, который имеет соответствующие допуски. Но врезку в общую сеть в любом случае производит специалист компании, обслуживающей систему муниципальной канализации.

монтировать автономную канализацию.

Проект частной канализационной сети

Прокладка канализации в частном доме начинается с разработки проекта и сметной документации.

Проект бытовой канализации

Проект бытовой канализации – это схема, на которой подробно указано, где и как надо установить основные части канализационной сети.

Проект частной канализационной сети

При проектировании бытовой канализации надо учесть:

расположение сантехнических изделий внутри дома. Желательно, чтобы вся разводка канализации в частном доме находилась по возможности ближе к установленному ранее центральному стояку. Это позволит избежать применения дополнительного оборудования, значительно сократить расходы на покупку и прокладку трубопроводов, уменьшить риск возникновения засоров и появления неприятных запахов;

Типовая схема внутренней канализационной сети

• уклон канализации в частном доме. При возможности строительства самотечной канализационной системы не надо прибегать к напорному типу. Установка канализации в частном доме самотечного типа гораздо проще и дешевле, чем напорная;
• глубина канализации в частном доме. Требуется, чтобы все трубопроводы и дополнительные сооружения были надежно защищены от промерзания, что может привести к полной недееспособности системы.

Основные правила прокладки канализационного трубопровода

Проект дождевой канализации

Проект ливневой частной канализации, так же как и бытовой включает в себя расположение основных элементов и рекомендации по установке системы.

Типовой проект ливневой канализационной системы

Для качественной и бесперебойной работы частной канализации все необходимые проекты лучше разрабатывать при сотрудничестве с квалифицированными специалистами.

Централизованное водоотведение

Планируя монтаж канализации в частном доме, можно выбирать между автономным и централизованным ее устройством. Вторую опцию характеризует множество преимуществ. Останавливая свой выбор на подключении к центральному коллектору, домовладелец получает возможность значительной экономии средств в процессе обустройства и последующего обслуживания водоотводящего контура.

Эксплуатация сети общего пользования

позволяет избежать необходимости постоянного самостоятельного контроля, который требуется при использования автономного водоотведения. При условии своевременной оплаты владелец загородного участка сможет без особенных проблем пользоваться всеми достоинствами такого варианта. Вместе с тем, подсоединение к центральному стоку не всегда возможно из-за особенностей расположения и рельефа участка.

Для обустройства сточного трубопровода, подключенного к централизованному отводящему каналу, в соответствии с правилами и нормами строительных мероприятий, необходимо наличие перепадного колодца. Именно такой колодец станет базовым связующим звеном, соединяющим частную и общую канализацию.

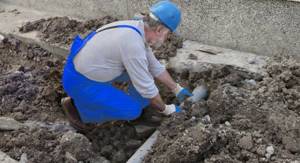

Правильный монтаж трубы

Трубу, идущую от дома, необходимо вести под некоторым углом, а именно ( уклон 3 см на 1 метр трубы) если диаметр трубы 110мм — то можно 2см на 1 метр, располагается выше местонахождения слива. Труба прокладывается на установленной нормами глубине, которая назначается в соответствии с глубиной промерзания грунта.

Траншея выкапывается на 50 мм глубже, чем высчитанный уровень проведения трубы. Важным моментом, который также следует учитывать, является угол наклона стока, который должен быть не слишком большим и не слишком малым, чтобы вода уходила с нужной скоростью, смывая нечистоты и не образуя засоров. Стандартный уклон составляет 10-20 мм/ метр сточной трассы.

Следующий значимый аспект – необходимость по максимуму избавиться от резких поворотов сточной канавы; в идеальном варианте они должны отсутствовать полностью. Когда неизбежен поворот в перпендикулярном направлении, в данном месте обустраивается специальный колодец, предназначенный для наблюдения (ревизии).

Траншея в идеале выкапывается достаточно большой ширины в сравнении с диаметром магистрали: это соотношение должно составлять примерно 6:1. Дно канавы необходимо выровнять и уплотнить. Далее укладывается песчано-гравийная подушка толщиной не менее 0,1 м.

После окончания работ по прокладке магистрали контролируется степень уклона, затем канава засыпается слоем песка на высоту 0,05-0,1 м. Песок нужно пролить до его существенного оседания и уплотнения. Делается это для того, чтобы обеспечить защиту труб от повреждений, которые может вызывать оседание грунта. После создания песчаной прослойки ров засыпается землей.

Для обустройства ливневой канализации

Для обустройства своими руками схемы ливневой канализации в частном доме по централизованному принципу могут использоваться две различных опции.

Одна из них предусматривает помещение на участке бочки для сбора отведенных от дома осадков и талой воды: лучше всего такой резервуар снабдить фильтром.

Другое решение – прокладка трубопровода ливневых стоков до центрального коллектора: для осуществления такого намерения потребуется получение соответствующей разрешающей документации.

обустройство ливневой канализации

Этапы монтажа

Для внутренней канализации используются серые трубы
Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Оранжевые трубы предназначены для внешней канализации

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

• На дно траншей насыпают подушку из песка и хорошо трамбуют её.
• На основу укладывают трубы, надежно соединяя их.
• Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:
Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку. Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют. На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см. Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник. После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов. Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек. К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют. Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть. Верх камер септика накрывают люками.

Самостоятельное изготовление септика (двухкамерной выгребной ямы)

Покупать септик необязательно, его можно изготовить своими силами из армированного бетона. Можно установить бетонные кольца 1-2 м диаметром – размер колец прямо зависит от требуемого объема.

Изготовление септика

По своей конструкции – это двухкамерный коллектор, в нем отдельные камеры соединяются переливной трубой. При монтаже септика сначала делаем котлован 3 м глубиной, длиной и шириной чуть больше габаритов септика. На дне формируют песчаную подушку около 15 см толщиной.

После этого из досок или ДСП изготавливают опалубку, по ее периметру изготавливают арматурный каркас, соединяя арматуру вязальной проволокой. Потом в опалубке закрепляют 2 отрезка труб, они необходимы для прокладки входа канализационной системы и переливной трубы, объединяющей камеры септика. Опалубка с арматурным каркасом бетонируется, для равномерного распределения раствора желательно использовать вибратор. Каркас септика нужно сделать монолитным, по этой причине его заливают в один заход.

Дно 1й камеры формируют из бетонного раствора. Камера должна получиться герметичной, в ней будут оседать крупные, твердые фракции стоков. Верхняя часть отсека будет занята частично очищенной жидкостью, которая будет перетекать по соединительной трубе во второй отсек.

Совет! Если вы добавите в первый отсек аэробные бактерии, то разложение твердых фракций будет происходить быстрее.

Во втором отсеке септика, дно формировать нет необходимости, эта часть будет содержать частично очищенную жидкость, которая станет впитываться в почву через дно с гравийной подушкой, для этого можно использовать мелкий гравий, щебень средней фракции или гальку.

Между отсеками септика, в его верхней части нужно установить переливную трубу. Чаще всего в частном доме изготавливают конструкцию с 2 секциями, хотя иногда делают септик с 3 и даже с 4 отсеками, это значительно повысит уровень очистки сточных вод.

Перекрывают септик, закрепив опалубку, уложив арматурный каркас и залив бетонным раствором. Вместо этого можно уложить ЖБ плиты, обязательно нужно предусмотреть смотровой люк. По окончании бетонирования котлован заполняют песком или почвой. Отстойник нужно чистить не реже одного раза в 2-3 года.

Как правильно сделать канализацию в частном доме из железобетонных колец

Подойдут ЖБ кольца 1-2 м диаметром – это зависит от требуемого объема септика.

1 этап. Не ближе 5 м от строений имеющих фундамент, роют котлован необходимого размера. На его дне делают основание из армированного бетона, не менее 100 мм толщиной. На нем будут стоять ЖБ кольца, можно приобрести заводское круглое основание. Все стыки между бетонными элементами необходимо замазать цементным раствором. При высоком расположении грунтовых вод, необходимо сделать гидроизоляцию конструкции.

Внимание! Можно расположить ЖБ кольца не рядом, а поодиночке. Чтобы это сделать на грунте располагают кольцо, и изнутри него выбирают почву, кольцо в результате под своей массой будет постепенно опускаться в землю. После того как одно кольцо достигнет уровня почвы, на него ставят еще одно, и продолжают убирать грунт.

2 этап. В 2 верхних кольцах необходимо сделать выпускное и впускное отверстия, в фильтрационном кольце делают только впускное отверстие.

3 этап. Трубу от системы канализации (проводят подключение к входному отверстию), располагают на 150 мм выше трубы во второй отсек.

4 этап. Отсеки септика перекрывают плитами ЖБ со смотровыми люками, и отверстиями для вентиляции.

6 этап. Трубу канализационной системы укладывается в траншею нужной глубины, она должна быть прорыта с уклоном 5 мм на 1 метр в сторону септика. Необходимо засыпать дно траншеи песком 5 см толщиной. 7 этап. Уложенные в траншею трубы засыпаются песком, после этого почвой. 8 этап. На ЖБ кольца устанавливают вентиляционные каналы и смотровые люки. 9 этап. Готовый септик засыпают землей.

Внимание! До пуска в работу септика нужно хорошо заделать все зазоры и щели между ЖБ кольцами и трубами.

Подключение дома к канализации с чего начать

Подключение канализации делится на два типа. Они бывают раздельные и смешанные. Раздельная используется в случаях, ливневых и бытовых подключениях. А вот смешанные, используется только при трубопроводе смешанного типа.

Стоит отметить, что сам застройщик финансирует канализационный ввод. Этот процесс связан с большими суммами. Но если у владельца дома нет таких денег, то есть возможность сэкономить. В данном случае, придется осуществить модернизацию централизованной ветки. В первую очередь, владелец обязан обратиться в водоканал и преложить свое сотрудничество, то есть определенную плату за работу. Если, в учреждении подтвердят ваше заявление, то часть суммы денег будет оплачена самой организацией. Однако, можно и заплатить деньги сговорившись с соседями. Если их устроит данный метод, то вам будет намного легче справиться с заданием.

Многие люди не любят заниматься хлопотливыми делами и предпочитают не ходить в различные учреждения. Существует оптимальное решение. Можно обратиться в компанию, где занимаются этими делами, предоставить все документы и оформить договор. Они все сделают за вас. Только перед тем, как довериться компании, необходимо уточнить, готовы ли они справиться с задачей. Не забывайте, что все услуги достаточно дорогие. Поэтому если у вас нет достаточных средств, то не стоит обращаться.

Подключаем канализацию к частному дому

Перед началом строительства собственного жилого дома, каждый владелец всегда сталкивается с рядами различных проблем. Первым делом, необходимо создать правильное проектирование объекта и последующих монтажных работ. Если, жилой участок находится в районе, где не построены централизованные коммуникационные сети, то придется принимать меры и строить автономный вариант. Подключение канализации автономного типа – потребует денег и времени. Если, владелец строит свой дом недалеко от централизованных сетей, то существует отличная возможность систему подключить к городской канализации. Это наиболее выигрышный вариант.

Проектирование и проведение необходимых расчетов

Прежде чем начинать строительство системы, нужно начертить предварительную схему монтажа канализации. На чертеже отмечают все точки расположения сантехники в доме и место локации септика на участке. Кроме того, на схему наносят место вывода трубопровода через фундамент в грунт под первым этажом. На чертеж наносят все линии коллектора от каждой сантехнической точки и вплоть до входа в септик. Производят замеры протяженности каждого отрезка трубопровода. Благодаря измерениям получают суммарное количество необходимо метража внешних и внутренних труб.
Крайне важно нанести на чертеж все места изгибов, соединений, разветвлений и поворотов коллектора. Так мастер сможет закупить необходимое количество переходников, фитингов и др

Готовые решения или монтаж канализации своими руками?

При заказе очистных сооружений в специализированных фирмах все расчеты проводятся на стадии выбора конкретной модели устройства. Если же планируется прокладка канализации в частном доме своими руками и опыта подобных работ нет, лучше остановиться на использовании готовой емкости для канализации или подготовленную к сбору систему.

При этом так или иначе придется выполнять ряд подготовительных работ – отрывку котлована, устройство уплотняющей и выравнивающей грунт подушки, монтаж камер и труб, их засыпку гравийно-песчаной смесью для гарантированного сохранения положения камер.

Также обязательно выполняются работы по гидро- и теплоизоляции септиков и труб, устраивается вентиляционная система. Правильность монтажа в этом случае не гарантирована, поэтому сложные очистные сооружения лучше монтировать профессионалам.

Монтаж канализации своими руками более реален в варианте септика (или нескольких септиков) из бетонных колец.

Ниже показана схема автономной канализации для частного дома своими руками с использованием трех колодцев из бетонных колец. Для каждого из них выполнена подушка (для последнего – дренирующая, нижнее кольцо без дна), установлены трубы сообщения, выполнено поверхностное утепление и люки для обслуживания.

Схема автономной канализации для частного дома с использованием трех колодцев из бетонных колец

При выполнении этой схемы обязательно соблюдение необходимого уклона трубы сообщения и правильное расположение ее по отношению к верху колодцев.

После первичного монтажа колец производят их изоляцию.

Особенно тщательно защищают стыки между кольцами, поскольку именно здесь наиболее вероятны течи.

Если необходим большой объем емкостей и необходимо значительно заглубить их в землю, верхнюю часть (фактически выход к люку) можно выполнить из кирпичной кладки. Ее изоляция производится не менее тщательно, чем для самих колодцев. Лучше выбрать обмазочный вариант.

Для лучшего понимания процесса монтажа канализации на даче своими руками из бетонных колец советуем посмотреть небольшое видео.

Этапы устройства канализации в частном доме

Если бы вы хотели самостоятельно провести монтаж канализации в частном доме, подключившись к центральной системе, то следует предпринять следующие шаги:

1. необходимо воспользоваться услугами геодезиста для составления ситуационного плана вашего участка, включая план самого дома и разметку пути, по которому будет проложена канализационная линия;
2. оформите в соответствующей организации заявку на разработку технических условий отвода сточных вод на вашем участке;
3. данные технические условия должны быть переданы специалистам по проектировке, которые разработают проект по вводу в центральную систему канализации. Готовый проект необходимо отдать на утверждение архитектору и в службу водоканала;
4. архитектор должен выдать разрешение на проведение работ конкретной организацией;
5. необходимо также получить согласие ваших соседей на проведение вблизи их жилищ работ по подключению к центральной канализации;
6. если в процессе работ предусмотрено разрушение дорожного покрытия (в случае прохода трассы через него), то необходимо получить соответствующие разрешения в автоинспекции, а также в дорожно-эксплуатационной службе;
7. перед тем, как вводить линию в действие, необходимо предупредить эксплуатационную службу водоканала;
8. по завершении работ монтажа канализации эксплуатационная организация должна принять готовый проект и подписать с вами договор, регулирующий прием от вас сточных вод.

При укладке канализационных труб следует помнить, что труба должна пролегать на глубине 1200мм от дома, а наклон должен составлять приблизительно 5 мм на одни погонный метр.

Ливневая канализация – подключение к городской ливневой сети

Многие владельцы частных коттеджей хотели бы отводить со своих участков дождевую воду совместно с бытовыми стоками. Технически это совершенно несложно, однако направлять дождевую воду в канализационные колодцы строго запрещается.

Такой способ может легко привести к переполнению колодца, благодаря чему большое количество нечистот выйдет наружу. Поэтому, для освобождения участка от скопившейся дождевой воды необходимо осуществлять не только монтаж канализации в частном доме, но и подключение к центральной или городской ливневой канализации. Так как ливневая канализация обладает гораздо большей пропускной способностью, то и потоки дождевых вод не создадут для нее чрезмерной нагрузки. Труба с дождевыми стоками может вести напрямую в коллектор.

Имейте в виду, что при сильных ливнях вода может пойти по сточной трубе обратно, поэтому подключаясь к центральной системе ливневой канализации, необходимо установить и обратный кран.

Монтаж автономной ливневой канализации в частном доме

Наиболее практичным способом является устройство на участке специальной ямы с резервуаром для стока дождевой воды. Подобная система может использоваться и в качестве локальной канализации для дачи. Резервуар находится в почве, а потому происходит естественное охлаждение, препятствующее размножению бактерий. Затем прокладывается водосток, по которому дождевая вода с крыши дома будет попадать в резервуар. Желательно также поставить специальную решетку, которая будет работать в качестве фильтра и не пускать в резервуар листья, ветки и прочий мусор.

Накопившуюся в резервуаре воду можно затем использовать, например, для полива.

Разводка канализационных коммуникаций в доме

Если оборудуется канализация в частном доме своими руками, для учета и правильной реализации всех нюансов понадобится тщательное изучение соответствующих СНИПов и аспектов монтажа.

Проектирование схемы сточных труб, расположенных внутри дома, должно четко сообразовываться с планированием внешнего контура канализации. Кроме того, следует учитывать следующие принципы:

• диаметр водоотводящих труб подбирается, исходя из предполагаемого количества стоков;
• прокладка коммуникаций проводится по типу последовательного подсоединения;
• в проект включается планирование вентиляционных каналов;
• трубы укладываются под некоторым наклоном – это обеспечит самостоятельную циркуляцию стока; во многих случаях приходится дополнительно задействовать циркуляционный насос.

Внутренний и внешний контур

Устройство канализации

Схема канализации в частном доме также должна согласовываться с проектом водопровода, поскольку монтаж этих двух сетей производится обычно совместно.

1. Общий вид внутренних сливных конструкций можно назвать типовым. Формируется их совокупность в соответствии с принципом рациональности: от вертикальных стояков идут горизонтальные участки трубопровода.
2. Стояк и ведущие от него линии располагаются согласно особым правилам. В частности, влажные зоны проектируются в смежных комнатах (например кухня,ванная): это позволяет организовать их удобное обслуживание и попутно сэкономить стройматериалы, необходимые для подведения воды и отведения отходов.
3. Еще одно правило связано с предотвращением риска засорения труб: во избежание такого риска соединения планируют с минимальным количеством резких углов, угол примерно 45 градусов ( картинка №1). Если они появляются, в таких точках предусматриваются ревизионные люки( картинка №2).

Угол соединения трубы и Ревизия

Если вы обдумываете, как сделать канализацию в частном доме с наименьшими трудозатратами, лучше всего выбирать для монтажа трубы ПВХ, так как металл потребует сварочных работ. ПВХ – современный материал, демонстрирующий множество преимуществ. Среди его достоинств можно отметить небольшой вес, несложность монтажных операций, доступность, возможность комбинировать основные части с различными переходниками, нечувствительность к воздействию химических компонентов стока, долгий срок службы.

Прочие особенности монтажа

Общие принципы монтажа, разъясняющие, как правильно сделать канализацию для частного дома, требуют, чтобы местом начала монтажных работ была кухня. Здесь монтируется самая высокая точка отвода стоков. Завершается подключение установкой коммуникаций в туалете: выпуск унитаза располагается в самой близкой к центральному сливу точке.

Трубопровод выбирается диаметром 5 см, финальный вывод – 11 см. На каждые 100 см трубопроводной линии перепад высоты должен составить 3 см. Если разница будет меньшей, гарантирован застой воды, а при большем перепаде не будет обеспечиваться полный смыв нечистот и, кроме того, возникает риск сорвать гидрозатвор из-за большой скорости слива.

Уклон 3 см на 1 метр трубы

Помимо монтажа собственно трубопроводной сети, монтируется также вентиляционный ход. Его основное назначение – выравнивание давления.

Вентиляция трубы

Вентиляция может быть образована фановой вытяжкой или воздуховодным клапаном. Фановый патрубок выводится на крышу дома и обеспечивается специальной защитой от осадков (картинка №1). Воздушный клапан (для монтажа в коттедже это устройство использовать предпочтительнее) монтируется непосредственно в трубе внутри дома(картинка №2).

Система вентиляции труб

Вертикальный стояк необходимо вывести через подпол и подсоединить к внешним водоотводным устройствам. От стояка участки трубопровода ведут к сантехническому оснащению дома, соединяясь с сантехникой посредством сифона или выпуска.

Теория — доступно и понятно объясняют принципы укладки канализационных труб Практика — человек сам своими руками правильно прокладывает трубы канализации

Виды канализационных систем для частного дома

Проще всего смонтировать пластиковый трубопровод
С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

• Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
• Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
• Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Правила

Правила при выполнении внутренней разводки:

• Для каждого прибора и функционального участка канализации требуются трубы различного диаметра: для стояка и унитаза – 11 см, для душевых кабин, ванн, кухонной раковины – 5 см, для остальных достаточно 3,2 см. Диаметр трубы, к которой подключаются несколько приборов одновременно, должен быть от 7,5 см.
• Трубопровод делают под наклоном в 2-3 см.
• Трубы должны быть соединены герметично и не создавать препятствия свободному движению жидкости. Они соединяются в направлении по потоку. В месте стыка труб не должно быть шероховатостей, неровностей и заусенцев.

Лучше исключить прямые углы, так как именно в них появляются засоры. Для выполнения поворота используют несколько труб с меньшими углами.

• Для предотвращения обратного подсоса из канализации и проникновения неприятного запаха в дом на патрубок каждого прибора крепят S-образно изогнутую трубу, которая выполняет функцию гидрозатвора.
• Если дом состоит из нескольких этажей, и на каждом этаже есть сантехнические приборы, в нем оборудуют общий стояк.
• Унитазы устанавливаются по отношению к стояку ближе остальных бытовых и сантехнических приборов.
• Узлы канализации не монтируют в стенах или перекрытиях.
• При выводе труб через стены и перекрытия используют гильзы для вставки или отрезки более широких труб.
• В местах подсоединения к стояку и поворотах трубопровода устанавливаются тройники с ревизионными окошками, закрытыми заглушками. Через эти окошки проводится очистка труб в случае засора.
• Стояк располагают максимально приближенно к месту отвода канализации наружу.

Вывод труб из дома выполняется так:

• в фундаменте или цоколе дома проделывают или оставляют во время строительства отверстие в диаметре 13-16 см.
• в отверстие вставляют гильзу, вдоль стенок которой прокладывают утеплитель.
• через утеплённую гильзу протягивают трубу, соединяющую дом с остальной внутренней канализацией.

В доме, который имеет несколько санузлов или бассейн, трубопровод оснащают фановой трубой. Фановая труба – это специальная канализационная вентиляция. Она отвечает за отвод газов из канализации и в случае образования разрежения газов в трубах воздухозабор.

Стояк продляют вверх и выводят на 30 см над кровлей. Часть фановой трубы, которая проходит на улице, устанавливают вертикально вверх, чтобы газы из канализационной сети выходили в атмосферу. Сверху фановую трубу прикрывают насадкой-зонтиком.

Важно!!! Фановую трубу не выводят в систему вентиляции. Так как запахи канализации будут проникать через вентиляцию в дом.

Сточные воды собираются в коллекторе или септике – колодце, в который из канализационной сети так же поступают нечистоты. Его располагают так, чтобы он находился в самом низу системы водоотведения.

Колодец должен располагаться на определенном расстоянии от других объектов, которые расположены на участке.. До нежилых хозяйственных построек не менее 1 м, до жилых построек – не менее 5-7 м, до водозаборного колодца — не менее 50 м, до забора между участками – не менее 2 м, до открытых водоемов – не менее 15 метров.

Для дома оборудуют один из трех вариантов колодцев:

• накопительный колодец – герметичная ёмкость, в ней скапливаются сточные воды. Когда колодец заполняется, воду убирают;
• колодец с доочисткой– ёмкость из объединенных камер. В нем фильтруются нечистоты, осадок перерабатывают микроорганизмы, а вода поступает в последнюю камеру и оттуда уходит в почву;
• станция биоочистки стоков – колодец с фильтрами и биореактором. Здесь очищаются сточные воды от опасных микроорганизмов и выделяются безопасные. Очищенная вода уходит в грунт, а выделенные органические соединения используют в виде удобрения.

Самостоятельное устройство канализации

Для внутренней системы нужен:

• трубопровод
• стояк и фановая труба
• ревизии
• запорные элементы
• выпуск (соединение с наружной системой).

оптимальное место для стояка
Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

Внешняя часть канализации состоит из:

• трубопровода
• колодцев
• накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

монтируется и укладывается трубопровод.

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

https://youtube.com/watch?v=4IbYUyWsWV8

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Рекомендуем ознакомиться: Куда грамотно и безопасно спрятать трубы отопления в частном доме?

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

• Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.



• В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
• Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
• Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
• Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

• Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
• Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
• К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Обратите внимание! Минусом скрытого способа остаётся возможная погрешность в геометрической форме трубопровода. Так как работа бура контролируется удалённо, могут быть нарушены угол уклона или прямолинейность трубопровода.

Виды канализации для частного дома

Любая система отвода стоков состоит из двух частей: внутренней и наружной. Первая предназначена для сбора воды от различных сантехнических приборов. Вторая чаще всего тоже состоит из двух частей: хозяйственно-бытовой и ливневой канализации. Первая отводит избыток воды с крыш жилого дома и других строений, площадок и дорожек. Вторая собирает сточные воды из жилого дома. Она состоит из:

• трубопровода;
• насосов;
• фильтров;
• колодцев и сливной ямы;
• фильтрующих колодцев или септика.

самотечная или с принудительной циркуляцией. зависит от подачи электроэнергии,
Ливневая и хозяйственно-бытовая система иногда объединяются в одну и называются общесплавной канализацией. Но чаще всего ливневая и талая вода отводится отдельно от хозяйственно-бытовых стоков. Такая наружная канализация называется раздельной.

Сборный колодец

Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.

Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:

Типы колодцев

Для частного дома можно оборудовать колодец одного из трёх типов:

• накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
• колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
• станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.

Рекомендуем ознакомиться: Как устранить и не допустить засор труб в ванне?

Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.

Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.

Материалы для монтажа канализации

Внутренняя канализация состоит из сантехнических приборов и трубопровода, который чаще всего монтируется из пластиковых материалов. Требуются не только трубы, но и различные фитинги:

• отводы;
• колена;
• тройники;
• крестовины.

Для всех сантехнических приборов нужно приобрести устройства, препятствующие проникновению в систему твердых частиц. Трубопровод монтируется с уклоном, то есть, ввод в стояк должен быть расположен ниже отрезков, присоединенных к сантехническим приборам.

системой сбора и очистки. сливная ямаспециальную герметичную емкость

На песчаных почвах можно построить фильтрующие колодцы из бетонных колец, засыпав на дно ям слой щебня. Такие сооружения наполняются не очень быстро, но очищают стоки всего на 60−70%. Гораздо эффективнее септики, в которых сточные воды очищаются при помощи аэробных и анаэробных бактерий и поступают в фильтрационный колодец со слоем гравия (щебня) на дне. При использовании септика бытовые стоки очищаются почти полностью и окружающей среде не вредят.

Трубопровод для наружной части можно смонтировать из чугуна или пластика (ПВХ, полипропилена, гофрированного полиэтилена). Чугун слишком дорогой, тяжелый и требует привлечения тяжелой техники. Пластиковые материалы легкие, очень гладкие изнутри, устойчивые к образованию ржавчины. Для бытового трубопровода самый лучший вариант — трубы ПВХ или гофрированный полиэтилен. Но выбор делается на основании анализа грунта, уровня промерзания грунта в зимнее время, площади участка и вида системы очистки.

Канализация на даче своими руками: схемы и модификации

В частном доме редко бывает только одна точка подключения воды, обычно их три и более: унитазы, раковины (умывальники), ванны, мойки, стиральные и посудомоечные машины, а также наружные краны для полива. Разводка труб подачи осуществляется согласно правилам СП 30.13330.2012 (обновленная версия СНиП 2-04-01-85).

При этом от каждого из «потребителей» необходимо и отводить использованную воду, что и выполняется с последующим их соединением в единую трубу наружной канализации.

Нормой (согласно СНиП 31-02-2001) для системы канализации в частном доме считается необходимым диаметр выпускных труб не менее 100 мм, причем трубы должны быть пластиковыми и укладываться на утрамбованный и выровненный грунт (для болотистых грунтов возможно искусственное основание, для скальных – подушка из песка). Необходимым считается уклон трубы от дома не менее 0,015 – то есть перепад высот на каждом метре должен быть 1,5…3 см. В этом случае сточная вода к очистному сооружению идет самотеком, не требуется устройство нагнетающих насосов.

Таким образом, обустройство первой части канализационной системы – разводка по дому и вывод за пределы здания – практически не различается для разных схем. Следующая часть (фановая труба для канализации) также практически всегда устраивается одинаково. Основные требования для нее:

• при надземной укладке обязательно качественное утепление. Обойтись без него можно только в том случае, когда канализация используется исключительно в теплое время года. Устройство надземной трубы реально, если дом построен на высоком цоколе (на сваях), только тогда получается организовать необходимый уклон трубы;
• при подземной укладке выше уровня промерзания (для РФ в среднем 1,5…2 м) требуется основательная теплоизоляция, причем необходимо защищать изолирующий материал от накопления в нем воды;
• при монтаже трубы ниже уровня промерзания серьезное утепление не так важно.

При любом способе укладки обязательна качественная защита от проникновения сточных вод в грунт! В противном случае велик риск загрязнения грунтовых вод, в том числе водоносных горизонтов.

Выбор «конечной точки маршрута» стоков зависит от расчетного потребления воды, условий эксплуатации и финансовых возможностей домовладельца.
