Устройство фундамента: основные типы, необходимые материалы и пошаговая инструкция по установке основания (125 фото и видео)

Каждый, кто решился построить свой дом, задается вопросами: какой фундамент предпочесть, как сделать ленточный фундамент, не залить ли плиту? Правильно сделанный ленточный фундамент является надежным основанием будущего строения. Неразрывная армированная бетонная лента заливается под все несущие элементы и по периметру планируемой постройки.

Монолитную конструкцию применяют там, где уровень грунтовых вод находится ниже предполагаемой глубины залегания фундамента. Иначе придется монтировать дренажную систему, которая является весьма затратным способом.

Если подготовительные работы и заливка осуществляются самостоятельно, необходимо иметь четкое представление о технологии производства, чтобы каждый шаг работы был под контролем. Можно доверить дело профессионалам, наняв соответствующих специалистов.

Общие черты технологии

Фундаментные работы на участке предполагают следующую последовательность шагов:

• разметка территории;
• рытье траншеи (земельные работы);
• трамбовка дна траншеи, создание песчаной (песчано-гравийной) подушки;
• разметка ленты (при обустройстве дома с подвалом);
• гидроизоляция;
• монтаж опалубки (при необходимости);
• армирование;
• заливка бетона, уплотнение;
• уход за фундаментом.

При обустройстве дома с подвальным помещением необходимо делать двойную разметку. Первая отмечает периметр дома по внешнему краю с учетом запаса на опалубку.

После копки котлована, трамбовки и создания песчаной подушки на его дне размечается внутренний край бетонной ленты, по которому будет смонтирована опалубка.

Теперь необходимо детально разобрать каждый из этапов, представив пошаговую инструкцию создания ленточного фундамента.

Классификация типов фундаментов

Строительство фундамента ленточного типа

О конструкции

Это самый востребованный тип конструкции, наиболее часто используемый при строительстве зданий. Имеет простую технологию возведения, но конструкция получается довольно громоздкой, а работы требуют больших затрат времени и сил. Также, следует учесть, что на возведение ленточного фундамента уходит много материала. Зачастую данный тип основания применяют при возведении частного дома на неприхотливом грунте.

Ленточный фундамент по своему внешнему виду напоминает полосы или ленты из железобетона, при этом повторяя очертания дома. Такое основание выдерживает большой вес зданий, получается крепким и надежным. Формирование ленты происходит под внешними и внутренними стенами. Специалисты утверждают, что устройство ленточного фундамента лучшим образом подходит для зданий из кирпича, бетона, камня, а именно тех, которые имеют огромный вес.

Также, преимуществом конструкции является возможность сооружения подвала или подземного гаража. Многих пугают огромные вложения средств и труда в возведение ленточного фундамента, но в результате вы получите прочное основание, способное прослужить более 150 лет. Проще руководствоваться правилом – лучше один раз вложиться основательно и быть спокойным, чем все время устранять недостатки. Главное соблюдать правила строительства фундамента.

Технология установки

Закладку ленточного фундамента делают на 0,2 м глубже, чем точка промерзания земли. Толщина колеблется от того насколько толстыми будут стены, с учетом материала возведения и слоя штукатурки на них.

В связи с этим различают фундаменты следующего типа:

• Заглубленный ленточный фундамент используют в качестве основы под большевесные конструкции, а также здания на несколько этажей. Расход материалов с учетом глубины залегания достаточно высок.
• Мелкозаглубленный фундамент ленточного типа основания используется при строительстве малогабаритных домов из дерева или камня. Глубина залегания составляет 50 – 70 см. Такой тип фундамент устанавливают в том случае, если владелец участка нацелен сэкономить средства на строительство дома. Дешевизна и простота установки – вот главные факторы делающие его популярным. Понятное дело, что такой фундамент нельзя применять при многоэтажном строительстве, либо в случаях, если частный дом будет иметь большой вес. Более всего он подходит для маловесных зданий. Также, его можно использовать на территориях с холодным климатом.

Для того чтобы соорудить ленточный фундамент, необходимо вырыть траншею, повторяющую форму здания и стен внутри. Далее идет этап выравнивания и насыпка подушки из песка, которую нужно тщательно утрамбовать. Слой песка насыпают уровнем в 10 – 20 см, щебенки в таком же соотношении. От глубины траншеи зависит толщина песчаного слоя. Далее, вам нужно сделать несъемную или съемную опалубку, поставить сетку из арматуры, залив все это бетонным раствором.

Плюсы ленточного фундамента:

• крепкость;
• надежность;
• можно построить подвал или гараж;
• может выдерживать огромные нагрузки зданий.

Минусы:

• Большие затраты средств и сил на возведение;

Столбчатый фундамент стаканного типа

Отличия

Главным отличием данного типа основания от предыдущего – в меньших затратах денежных и трудовых ресурсов. Основание ставят на столбах, а не сплошной лентой. Их располагают на каждом углу здания, местах пересекания стен и точках наибольшей нагрузки. Фундамент характеризуется прочностью, малыми затратами на возведение, не нуждается в гидроизоляционных материалах. В отличие от ленточного основания, не подходит для зданий с большим весом. Часто используется в малом строительстве.

Технология устройства столбчатого фундамента

Установка столбов происходит методом закапывания их в грунт на расстоянии 1,5 – 2,5 м. материалом для столбов служит кирпич, бутобетон, камень. Пространство, которое образуется после установки столбов необходимо заполнить щебенкой и песком, а потом залить бетоном для дополнительной прочности.

Для того чтобы сохранить тепло в подпольном пространстве, и уберечь фундамент от грязи и влаги, необходимо сделать так называемую забирку. Это стена, которая нужна для соединения столбов. Сделать ее можно из бутовой кладки, кирпича или бетона. Если дом возводится на местности с пучинистыми грунтами, под забирку делают подушку из песка толщиной 15 см, а стенки углубляют в землю на 15 см.

Преимущества столбчатого фундамента:

• Экономный расход средства и материалов.
• Простота проведения работ.
• Прочность.

Минусы:

• Можно применять при строительстве маловесных зданий.
• Соорудить подвал или гараж не представляется возможным.

Примечание.

Установка фундамента стаканного типа – разновидности столбчатого основания, поскольку конструкция очень схожа. Используется для возведения мостов, зданий атомной промышленности или других отраслей. В строительстве частных домов применяется крайне редко.

Монолитный фундамент стаканного типа

Отличия

Зачастую данный тип основания используют в строительстве малых зданий. Чтобы его соорудить, не нужно нанимать технику и рабочую бригаду, справиться можно своими руками. Основание бывает столбчатым и ленточным. Особенности установки и первого и второго типа соответствуют правилам строительства таких фундаментов. О них мы говорили выше.

Если дом имеет большой вес

…то под него заливают монолитное основание, которое повторяет очертания здания полностью. Одним из преимуществ такой конструкции является то, что если в грунте происходят процессы смещения, то плита будет двигаться с ними, а вместе с ней и само здание. Поэтому, стены не будут поддаваться разрушению, сохраняя свою стойкость. Стоимость монолитного фундамента составляет около 15 – 20% от всех затрат на строительство.

Свайный фундамент

Основание на сваях – лучшее решение, если вы возводите дом на сложном грунте. Например, такой фундамент подходит для установки на пучинистой земле и близкорасположенными к поверхности грунтовыми водами. Также, не может не радовать тот факт, что финансовые затраты на его сооружение – минимальные. Он по праву считается одним из самых экономичных типов фундаментов. За основу берут сваи (заостренные столбы), которые необходимо установить в землю. Конструкция дома равномерно раздает нагрузку на свайный фундамент.

Типы свайного фундамента в зависимости от материала:

• Бетонный.
• Деревянный.
• Железобетонный.
• Металлический.

Типы свайного фундамента в зависимости от формы:

•
  Круглый.

• Прямоугольный.
• Кольцевой.
• Квадратный.

Типы свайного фундамента в зависимости от метода установки:

• Винтовой.
• Забивной.
• Буронабивной.

Винтовой фундамент

О конструкции

Сваи такого типа можно монтировать самостоятельно, вкручивая их в определенных местах. Для проведения работ, нет необходимости заказывать спецтехнику. Глубина грунтовых вод и уровень замерзания земли, определяют размеры свай. Столбы необходимо вкрутить в грунт вертикально. Для облегчения труда можно применять особый инструмент.

Примечание

Свая винтовая – труба из металла, с прикрепленной методом сварки лопастью. Заглубление свай в грунт происходит на 1,5 м, придерживаясь определенного уровня. Далее их заливают бетоном и проводят обвязку поверху.

Фундамент на винтовых сваях пользуется большой популярностью, поскольку обладает отличными несущими качествами. Это достигается за счет того, что в процессе вкручивания сваи, рыхлая земля становится плотной от лопастей. Также, чтобы соорудить такой фундамент не нужно затрачивать большие трудоресурсы и деньги. На монтаж винтового фундамента под дом уйдет максимум несколько дней, а установку можно осуществлять круглогодично.

Свайно-забивной фундамент

Особенностью такого основания является то, что сваи нужно утапливать или забивать в грунт при помощи вибрационной техники. Это делает процесс сложным для проведения самостоятельно.

Фундамент на буронабивных сваях

Это усреднённый вариант фундамента, часто применяемый в строительстве жилых домов. Столбы изготавливают на стройплощадке и погружают в подготовленные ямы. Пред началом работ, делают пометки в местах установки свай, затем вырывают скважины вручную или с использованием техники. В ямы насыпают подушку из песка и ставят столбы. Вовнутрь погружают арматуру и делают заливку бетоном. Промежутки между землей и сваями нужно засыпать щебенкой и песком, и так же залить бетоном.

Плавающий фундамент

Такой тип основания пользуется популярностью в местностях, где грунтовые воды протекают довольно высоко. Также он подходит для установки на пучинистом, насыпном и слабонесущем грунте. Плавающий фундамент имеет простую конструкцию, но вместе с тем характеризуется прочностью и надежностью.

Строительство плавающего фундамента начинают с рытья траншей с глубиной 70 см, и шириной 50 см. По периметру котлована укладывают бутобетона в 1 ряд. Поверх кладут полоску сетки арматурной, с шириной 35 – 40 см или пруты из арматуры в количестве 3 – 4 штук. Стыки нужно прихватить сваркой или обмотать проволокой металлической. Затем нужно выложить еще один слой ряд бутобетона и надстроить цоколь.

По завершению работ по установке основания, необходимо выждать неделю во влажном виде, и 3 дня в сухом.

Плавающий фундамент для малых зданий сооружается несколько по иному принципу. Нужно вырыть траншею шириной 60 см. далее, 10 см из этого размера необходимо засыпать щебенкой, то, что останется, а именно 50 см – песком. Затем все пропитывают водой, для достижения усадки фундамента. Потом нужно опять-таки досыпать материала для достижения начального уровня.

На уровне земли отливают бетонные плитки под столбики, а затем ставят кирпичные столбы. Также можно использовать блоки из бетона небольшого размера. В конце необходимо сделать покрытие из рубероида, и провести обвязку при помощи досок, которые предварительно обрабатывают антисептиками.

Разметка территории

На этапе проектирования проводится исследование грунта с целью выяснения наличия полостей, просадочных пород. Поэтому фундаментные работы нужно жестко привязывать к полученным данным, смещение на полметра может кардинальным образом сказаться на результате.

Речь, конечно, не идет о позиционировании с точностью до сантиметров, но стоит стремиться к минимальной погрешности.

Рытье траншеи (земельные работы)

Объем работ напрямую зависит от размеров дома, наличия или отсутствия в нем подвального помещения. При отсутствии подвала роется траншея с запасом для опалубки.

При наличии грунт вынимается полностью, образуя котлован. В случае больших объемов работ имеет смысл нанять технику, вложив средства в скорость выполнения.

Дерн и плодородный слой стоит использовать в саду, или разместить про запас на участке в стороне. Оставшийся грунт послужит обратной засыпкой при устройстве цоколя.

Монолитный фундамент

Для устройства ленточных монолитных фундаментов на дне котлована вкапывают обноски с закреплением осей. Контрольные точки переносятся с обноски на поверхность земли с помощью отвеса и также контролируется глубина и ширина траншей.

Размеры траншеи устанавливаются проектом. Затем делают подушку из песка и гравия в несколько слоев, после чего бутят битым кирпичом или камнем, тщательно утрамбовывая, толщина подушки зависит от проектирования дома.

Перед установкой опалубки укладывают гидроизоляцию и заливают тонким слоем цементного раствора. Опалубка должна гарантировать точность проектных габаритов конструкции с минимальными отклонениями.

Деревянную опалубку тщательно очищают от стружек, жестко фиксируют распорками и отвесом выверяют вертикальность стен.

Внутренние стенки устилают пленкой для предотвращения фильтрации через неплотности опалубки. Желательно внешние стенки опалубки устанавливать из листового материала.

•
  Устройство дренажной системы для отвода грунтовых вод от фундамента: самый простой способ отвода воды от дома

• Правила выбора спецодежды для строителей: обзор всех особенностей

  Читайте также:  Для чего нужен накопительный резервуар для водоснабжения

• Кирпичный фундамент — основные варианты применения, этапы строительства и советы по укреплению фундамента (105 фото и видео)

Фундамент постоянно испытывает разного рода нагрузки и поэтому его армируют. В качестве рабочей арматуры используется ребристая, а вспомогательной или конструктивной, служащей для объединения рабочих стержней используют гладкую арматуру, соединяя вязальной проволокой. Если при установке арматурных изделий не используется сварка, то они укладываются внахлест.

Технология заливки бетоном проста в исполнении. Горизонтальными равномерными слоями заливается в одном направлении. Когда бетонирование завершено, поверхность следует накрыть пленкой.

Как только бетон высохнет необходимо снять опалубку, начиная с углов и выступающих частей.

Керамзит, минераловатные плиты или пенопласт используют для утепления стен и пола.

Трамбовка дна траншеи

После завершения копки дно выравнивается и уплотняется. Особенно эта процедура важна при использовании услуг экскаватора, поскольку иногда остаются участки с углублением на 20-30 см больше положенного, техника не дает того «ювелирного» качества, какое возможно при ручной работе. Общую трамбовку делают по всему дну траншеи, в идеале надо использовать виброплиту.

Зачастую проект дома предусматривает создание песчаной (песчано-гравийной) подушки. Песок насыпается на дно утрамбованной траншеи, проливается водой, также тщательно уплотняется.

В случае песчано-гравийной подсыпки поверх песка послойно высыпают щебень с фракцией 25-60, трамбуют его. Толщина гравийной подушки составляет 10-15 см.

Столбчатый фундамент

Учитывая специфику залегания грунта и подвижность грунта, иногда приходится использовать данную технологию закладки фундамента. В данном случае столбчатый фундамент ничуть не уступает по прочностным характеристикам ленточному, а в данном случае затраты на устройство данного фундамента оправдывают его прокладку и устройство, инструкцию по устройству которого можно увидеть на представленной подборке фото, а также поэтапного устройства в формате видео.

Недостатком такого типа фундамента является сложность бурения под него углублений в грунте, что требует дополнительных усилий при ручном способе, либо неизбежному увеличению стоимости, при обращении к специализированным организациям, способным механизировано сделать заглубление, при помощи специализированного транспорта.

Устройство любого типа фундамента, можно найти на нашем сайте, а так же ознакомиться с отзывами людей, которые воспользовались нашими советами.

Монтаж опалубки

Вся опалубка изготавливается из досок с толщиной не менее 40 мм, а также из фанеры низкого сорта или плит OSB. Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Полученные щиты поперек и вдоль укрепляются брусками.

• Сопротивление грунта — практическое руководство как определить основной параметр (75 фото)

• Шлифовка бруса — современная механическая и ручная обработка древесины (80 фото)

• Утепление фасадов — подбор материалов и инструкция по созданию вентилируемых фасадов (85 фото)

В траншее с наружной стороны на щиты устанавливаются подкосы, с внутренней – распорки. Крепеж должен отличаться особой надежностью, поскольку масса бетона будет оказывать очень высокую нагрузку.

Какие фундаменты бывают

Фундаменты различаются между собой конструктивно, по материалу изготовления и др. Рассмотрим и определим какие виды фундаментов подходят для строительства своими руками:

Ленточный: широко распространен, идеально подходит для 1 или 2 этажных домов.

Столбчатый: бурят или копают ямы глубиной ниже уровня промерзания. Располагают их по углам дома и на расстоянии 1-1,5 метра между собой. Столбы по верху соединяются поясом 40*40 см из железобетона.

Этот фундамент рекомендуется для небольшого дома. Экономичен и станет отличным вариантом для деревянного дома или финского дома.

Плитный (монолитная плита): самый трудоемкий и дорогой, зато хорошо работает на плывунах и других слабых грунтах.

Свайный: используется несколько рядов свай, поверх которых заливается плита. Используется на слабых грунтах, выдерживает высокие нагрузки.

Ленточный и столбчатый виды фундаментов самые распространенные, пригодны к возведению своими руками.

Заливка бетона, уплотнение

Процесс заливки желательно осуществить в течение одного дня, поэтому целесообразнее заказать доставку бетона при помощи миксера в соответствующей организации. Стоимость такой услуги немалая, но соблюдение пропорции в смеси и скорость работы компенсируют затраты.

Если заливка ведется при помощи миксера, рекомендуется использовать специальные рукава. С помощью них бетон попадает в нужное место, распределяясь внутри опалубки равномерно. Кроме того, высота падения бетона не должна превышать полтора метра, иначе он будет расслаиваться, нарушая прочность будущего монолита.

Уплотняют бетон, используя специальные вибраторы. Таким образом удаляются все пустоты, наполнитель (щебень) равномернее распределяется в растворе.

Можно попробовать сделать ленточный фундамент своими руками, приобретя или арендовав бетономешалку. Однако соблюдения пропорции в домашних условиях достигнуть трудно, да и времени затрачено будет много.

Уход за фундаментом

В случае, когда бетонные работы осуществляются в жару, существует риск ускоренного испарения влаги. Для того, чтобы бетон набирал прочность постепенно, используют полиэтиленовую пленку и проводят процедуру смачивания его поверхности.

•
  Ремонт в хрущевке — особенности и 135 фото лучших вариантов дизайна интерьера

• С чего начать ремонт квартиры — проектирование дизайна, подготовка помещений и оценка вариантов дизайна (130 фото)

• Как подключить люстру — укладка проводов и монтаж оптимальных моделей (115 фото)

Бетон способен набрать половину номинальной прочности в течение трех суток в том случае, когда температура окружающей среды составляет 20°C.

Низкие температуры замедляют процесс схватывания, прекращается он при показателях ниже 5°C. Тогда имеет смысл утеплить опалубку, или использовать технологию подогревания бетона.

Заливка ленточного фундамента позволяет получить оптимальное основание для разнообразных построек, а сам процесс легче осуществить нежели залить железобетонную плиту. При должном подходе и элементарных строительных навыках можно в короткие сроки получить качественный фундамент для будущего дома.

Проектирование ленточного фундамента для деревянного дома

При строительстве деревянных домов можно использовать различные типы оснований, которые отличаются друг от друга технологией и глубиной закладки. В большинстве случаев предпочтение отдают ленточным фундаментам мелкого заглубления, так как деревянные постройки обладают сравнительно небольшим весом.

Ленточный фундамент, применяемый при возведении деревянных домов, обладает необходимым запасом прочности, а его технические и эксплуатационные показатели полностью подходят всем климатическим условиям России.

Кроме этого, стоит обратить внимание на стоимость такого фундамента, которая заметно ниже, чем на другие типы.

В основе фундамента лежит армированная в три пояса железобетонная лента, проходящая по всему периметру будущего дома. Фундамент закладывают под стены первого этажа, как внутренние, так и внешние. Все элементы образуют собой единую систему, за счет чего железобетонная горизонтальная рама становится очень прочной и надёжной.

Толщина фундамента составляет примерно 30см, глубина его укладки – около 80 см., включающие в себя 20 см. песочной подушки. Основание выступает выше уровня земли на 40 см. Гидроизоляцию, в качестве которой используют рубероид, прокладывают под первый венец.

Чертёж примерной укладки ленточного фундмента

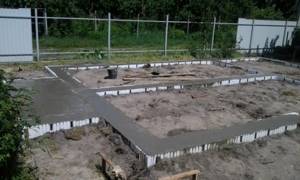

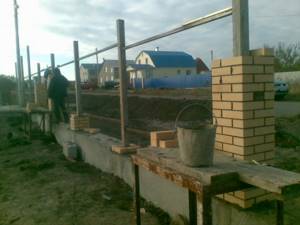

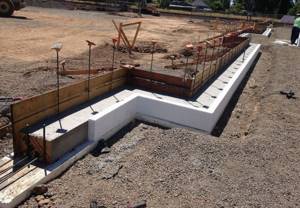

Фото ленточного фундамента
