Дренажная система вокруг дома: обзор, пошаговая инструкция

Осушение участка вокруг дома своими руками

Если участок расположен в низине или близко к его поверхности проходят грунтовые воды, необходимо осушить территорию. Оптимально, когда уровень грунтовых вод проходит на глубине более 2,5 м от поверхности.

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Типы

Несколько систем расположения дренажа относительно отмостки позволяют создать максимально эффективное водоотведение, безопасное для самой конструкции и здания.

Под конструкцией

Ее второе название – пристеночная. Основная задача: снизить влияние грунтовых вод на фундамент.

Параметры, которые нужно соблюдать при создании дренажа под отмосткой:

Трубы должны лежать под уклоном в сторону сливного колодца. Градус рассчитывают при создании проекта, он соответствует грунту. Скорость движения воды по трубам примерно 1 м/с.
Установка дренажной системы должна быть ниже, чем глубина промерзания грунта.Эта величина зависит от того, насколько суровы морозы в конкретной местности (иначе трубы с наступлением холодов могут замерзнуть и перестанут выполнять свои функции). В средней полосе России 50-80 см.
Нужно предусмотреть еще одну систему водоотвода на случай поломки основного варианта. Например, установить насос.
Место куда сливается вода должно находиться либо в самой низкой части участка, либо за его границами. Устанавливают колодец или проводят трубу до ближайшего водоема.

Рекомендуется согласовать дренажную систему в проекте дома изначально, при его создании.

Кольцевой

Применяется для отвода воды, которая появляется из-за выпадения осадков. Системы можно комбинировать и использовать обе сразу. Второе название дренажа вокруг отмостки – кольцевой. Их бывает 3 разновидности:

Поверхностный

В исполнении выглядит как канавы, расположенные по всему периметру отмостки. Ширина их обычно не превышает 20-30 см, максимальная глубина 70 см.

Преимущества:

легко создать своими руками;
с его помощью исправляют ошибки при строительстве отмостки (например, если при неправильном расчете уклона вода скапливается у борта и образует лужи);
недорого стоит, быстрый монтаж.

Недостатки: если для региона характерны обильные дожди, такой системы будет недостаточно.

Бывает двух видов:

Точечный. Выглядят как неглубокие колодцы с дном, покрытым щебнем. Размещаются они под водосточными трубами, чтобы осадки с кровли стекали напрямую в дренаж, не нарушая целостности отмостки.
Линейный. Канавы выкапывают по периметру отмостки, внутри создают песчаную подушку, проводят сток (используют трубы, разрезанные вдоль, специальные лотки или бетонируют), сверху его защищают решеткой.

Рытье траншеи должно проводиться в соответствии с проектом, геодезией участка и брать во внимание места прохождения остальных коммуникаций.

Засыпной

Похож на предыдущий вариант, то внутри канавы засыпают сверху гравием.

Преимущества:

простой монтаж;
недорогой вариант;
эстетично смотрится.

Недостатки: сложно чистить, если забьется мусором или илом.

Дренажные работы вокруг отмостки проводятся после того, как строительство дома завершено. Это один из самых последних, завершающих этапов.

Глубинный

Подходит для участков, где подземные воды пролегают близко к поверхности и глинистая почва. Считается обязательной, если в проекте дома предусмотрен цокольный этаж.

Преимущества:

малозаметная;
эффективная если часто идут проливные дожди или за зиму скапливается много снега.

Недостатки:

трудоемкий процесс создания;
затратно.

Этот вариант самый эффективный, закладывается по принципам пристенного дренажа, только на большем расстоянии от фундамента.

Как отвести от фундамента талые и ливневые воды

Чтобы защитить фундамент дома от дождевых и талых вод можно применить отмостку. Отвод воды можно осуществить путём установки вдоль отмостки поверхностных дренажных лотков. Стоит помнить, что в весенний период лотки очень быстро забьются, ведь талая вода будет беспрепятственно бежать по замерзшей земле, не впитываясь в неё.

Устройство отмостки фундамента

Кроме того, ночью температура понизится, вода замёрзнет, её отвод будет невозможен, а лотки станут бесполезны. Использовать устройство из лотков целесообразней в летний период: ливневые воды будут беспрепятственно попадать с газонов прямо в дренажное устройство. Кроме того, можно своими руками отвести воду практически бесплатно и более эффективно. Этот способ называется создание водоразделов и ландшафтное моделирование.

Для создания водораздела потребуется лишь лопата, грабли и тачка для перевозки земли. Прежде всего, рассчитываются параметры водораздела: форма, длина и ширина. Прямая водораздельная черта проводится на больших территориях: возле частного дома, коттеджа, автостоянки.

Объекты небольших размеров ограничиваются водоразделом в форме дуги, на расстоянии около четырёх метров от начала фундамента. При этом водоотвод осуществляется в кювет или специальный дренажный колодец.

После разметки водоразделов можно приступить к их созданию.

Водосточная система

Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.

Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра

Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.

Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.

Эффективные способы водоотвода

Защитить основание дома от атмосферных осадков и грунтовых вод можно различными способами:

Монтаж отмостки по периметру дома.
Создание ливневой канализации в комплексе с водостоком.
Дренажная система.

Отмостка

Отмостка фундамента

Обязательным и эффективным способом отвода дождевых и талых вод является отмостка по периметру здания. В единой системе с водостоком эта конструкция способна защитить дом при незначительных осадках глубоко расположенных грунтовых водах. Отмостка должна иметь обязательный уклон, чтобы обеспечить отток воды от стен дома. Конструкция может быть выполнена с дополнительным желобом по внешнему краю или без него.

Ливневая канализация и водосток

При монтаже водосточной системы главным условием является правильная установка. В противном случае вода будет стекать по стенам к фундаменту, что приводит к разрушению и стен, и основания. Для отведения воды из водосточной системы используется ливневая канализация, в состав которой входит множество устройств. В частности речь идет о дождеприемниках, желобах, колодцах и фильтрах.

Дренажная система

Дренаж

Дренаж является самым сложным, но наиболее эффективным вариантом отвода воды от фундамента. Полноценная дренажная система должна работать в совокупности с ливневой канализацией, поэтому в целом процесс требует ответственности и больших вложений.

Надежные способы отвода воды от фундамента дома

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции

Защита фундамента от талых и ливневых вод

Защита от талой воды

Сезонное образование поверхностных вод является также большой проблемой. Решить ее можно с помощью комплексной защиты, которая включает водосточную систему, отмостку и водоотвод.

Водосточная система

Конструкция предназначена для сбора дождевой или талой воды с крыши дома. Вода по специальным желобам стекает в воронки и по трубам отводится от фундамента здания.

Отводить от фундамента ливневые стоки помогает кольцевой дренаж. Он выполняется следующим образом:

В открытую траншею укладывают трубы, которые ведут к общей канализации. Укладку труб выполняют на утрамбованную подушку их песка и щебня

При этом очень важно, чтобы диаметр водоотводных и водосточных труб был одинаковым. Устанавливают колодцы, которые принимают воду с водостоков. Вся вода собирается в общем колодце, из которого она удаляется методом откачки, прямым отводом в открытый водоем или впитывается в почву через дренажное поле.

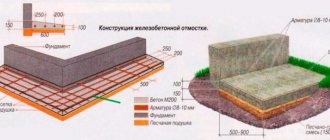

Отмостка

Вода, которая скапливается на поверхности, отводится от фундамента с помощью отмостки. Ее обустройство выглядит следующим образом:

Выполняется разметка.
Снимается слой грунта на глубину до 25 см.
Выполняется монтаж опалубки.
Почва засыпается слоем глины и тщательно уплотняется.
Далее следует слой песка в 10 см, который также хорошо утрамбовывается.
Поверх песка насыпают мелкую щебенку слоем 5 см.
В месте соединения отмостки со стеной дома обязательно формируется компенсационный шов в 2 см.
Отмостка заливается бетоном.

Дренаж

Вода от водосточной системы и отмостки отводится посредством поверхностного дренажа. Его обустройство выполняется по следующей схеме:

По внешней стороне отмостки роют неглубокую канаву, имеющую небольшой уклон.
Дно траншеи засыпают песком и гравием, создавая песчано-гравийную подушку.
Далее укладывают специальные лотки и закрывают их решетками.

Типы конструкций

Перед тем как сделать дренаж вокруг дома своими руками, следует определиться с желаемым вариантом. Есть несколько способов подобного обустройства. Если правильно сделать дренирование, то любой из методов будет эффективен. Но времени и финансовых средств каждый требует по-разному.

Можно обустроить такие типы систем:

Открытый дренаж. Этот метод довольно простой, и заключается в создании вокруг дома открытых траншей (канав), куда будет стекать вода, а затем впитываться в почву. Несмотря на простоту сооружения такого водоотвода, внешне он выглядит непрезентабельно, и быстро приходит в негодность – траншеи осыпаются и ломаются.
Закрытое дренирование. Этот способ подразумевает укладывание перфорированных труб в траншеи земли. В них попадает влага и удаляется от дома. Этот метод является наиболее действенным, но относительно сложным по части исполнения.
Засыпной дренаж. Здесь следует выкопать канавы вокруг объекта, как и при открытом методе, а затем засыпать их измельченным кирпичом, щебнем или бутом. Траншеи закрываются дерном. Такой способ дренирования отличается долговечностью, но имеет невысокую степень пропуска влаги. Засыпной водоотвод почти невозможно обслуживать.

Защита фундамента от грунтовых вод

Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора

Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента. Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.

Траншейный дренаж

Дренажная система может быть открытой или закрытой.

Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине канава также должна иметь уклон для произвольного течения воды.

Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:

По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
На дно насыпают песок слоем до 10 см, обеспечивая уклон.
Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
Поверх насыпают гравий слоем 10 см.
Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
Гравий закрывают геотекстилем, концы которого сшивают.
Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.

Гидроизоляция фундамента

Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной. В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.

https://youtube.com/watch?v=a-26-EskN90

Для гидроизоляции вертикального типа можно использовать несколько вариантов:

Защитить фундамент слоем цементно-песчаного раствора.
Создать изоляцию с помощью битумной мастики.
Уложить несколько слоев рубероида или толи.

Виды труб для дренажа

В продаже имеется много видов труб для дренирования, с помощью которых можно создать качественную водоотводную систему. При устройстве дренажа вокруг дома своими руками необходимо изучить характеристики таких изделий.

Выбирать можно из следующих вариантов:

Пористые. Производятся из керамзитового стекла или пластобетона, им не требуется перфорация. Но это довольно дорогой материал. Для хорошего дренирования стоит брать трубы большого диаметра.
Асбоцементные. Самые надежные, однако достаточно тяжелые и в них требуется сделать отверстия.
Полимерные. Создаются из пластмассы, являются удобными и легкими, хороши в эксплуатации. В настоящее время почти всегда для дренажа берут именно такие трубы.
Керамические. Функциональные, но хрупкие, требуют перфорации. За счет дополнительных желобков более эффективно собирают влагу.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

Капиллярная вода.
Грунтовая вода.
Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация — это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Основные этапы монтажа

Первым делом стоит нарисовать на бумаге план участка и определиться, как именно будет проходить дренаж. Помните, что стекать вода должна в самую нижнюю точку – там и обязан быть резервуар для воды. Для определения такого участка можно воспользоваться прибором теодолитом. Исходя из плана рассчитывается необходимое количество материалов.

Поэтапная инструкция выполнения работ:

В соответствии с проектом на бумаге стоит разметить участок на местности.
После этого производится выкапывание траншей, размер которых должен учитывать трубу и гравий, которые будут закопаны там.
Для рытья лучше взять штыковую лопату – она увеличит скорость работ.
Ширина канавы должна составить примерно полметра.
Следующим этапом будет создание уклона канавы для системы.
При этом учитываются перепады высоты, которые отмечаются вешками.
Чтобы дно образовало нужный уклон, используем песок.
На основание траншеи выкладывается геотекстильный материал, который в местах стыка должен иметь хороший зап`ах.

Далее он заполняется гравием с учетом уклона.
В мелкой фракции делаем желоб, в который должна поместиться труба.
Далее укладываем водоотводные изделия, соединяем их в соответствии с технологией, проверяем, чтобы остался нужный уклон.
Проконтролировать направление можно при помощи натянутой нити.
Стыки труб соединяются при помощи специальной ленты.
На следующем этапе проводится установка смотровых колодцев.
Если водоотводные изделия не имеют фильтрующего слоя, тогда стоит обернуть их геотекстилем, закрепив веревкой.
После этого поверх засыпается гравий слоем до 18 см и сверху, с двух сторон с запа́хом закрываем систему краями нижнего геотекстиля.
Финальным аккордом будет засыпание дренажа речным крупным песком.

Перед тем как закрыть трубы, залейте в них воду и посмотрите, насколько правильно она будет идти по системе. Пока конструкция не закопана, еще можно все исправить.

Таким образом получаем хорошую и функциональную систему. Теперь чрезмерные осадки и скопление влаги не страшны вашим постройкам. Дренаж стоит монтировать не только вокруг жилых объектов, но и по периметру хозяйственных сооружений.

Несколько советов по обустройству дренажа:

В том случае, если система проходит под дорогой, по которой часто ездит транспорт, то на участке трассы трубы должны быть металлическими. Далее они обязаны плотно соединяться с остальной конструкцией.
Когда траншея готова, вначале следует утрамбовать дно, а только потом начинать заполнять комплектующими.
Засыпать водоотводные изделия гравием следует на 18-30 см.
Геотекстиль используется для предотвращения загрязнения системы. Для этих же целей можно обернуть комплектующие фильтрующим материалом.
При монтаже конструкции следует учесть возможность ее обслуживания. Для этого создают смотровые колодцы. Лучшим местом для них являются изгибы и стыки.
Важно, чтобы дрены не касались и не перекрывали уже имеющиеся в земле коммуникации – провода, трубы.
Копать траншею нужно начинать с самой высокой точки земли.
Не стоит экономить на количестве геотекстиля, поскольку этот материал призван защищать от заиливания дренажную трубу.
В качестве отстойника для воды проще всего прикрепить металлический сварной короб.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале;— Подтапливание подвала;— Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Отмостка — это не только отвод воды. но и защита фундамента

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Главная

Виды дренажных систем по способу устройства

Для создания системы отвода излишней влаги можно воспользоваться услугами специалистов, а также произвести все работы самостоятельно. Нужно только правильно выбрать дренаж, а видов его несколько. Они отличаются сложностью обустройства, внешним видом и другими параметрами.

Одна из самых распространенных классификаций дренажа основана на том, насколько сложно он устроен. В соответствии с этим параметром выделяют 3 вида дренажных систем.

Дренаж открытого типа или поверхностный представляет собой один или несколько оврагов. Глубина каждого составляет порядка 0,7 м, а ширина 0,5 м. Такой вариант самый простой в обустройстве, но внешне он малопривлекателен.

Засыпной вид или глубинный смотрится гораздо лучше. Для этого вида также сначала выкапывают траншею. В нее укладывают геоткань, а потом засыпают дренирующую засыпку, которая будет аккумулировать и отводить излишнюю влагу. Для этих целей применяют битый кирпич, щебень, керамзит и т.п. Дренирующий слой укутывают геотекстилем закрывают грунтом. Но у такой системы есть один существенный недостаток: ее очистку можно проводить только после вскрытия.
Самая сложная, но при этом самая совершенная система по отводу вод с участка – закрытый дренаж. В центре засыпки проходит дрена, представляющая собой перфорированную трубу. В трубопровод вода собирается и отводится самотеком в дренажный колодец.

Именно третий способ отведения воды в последние годы стал уже традиционным при создании дренажной системы.

Разновидности дренажа

Есть три разновидности дренажа это закрытый, открытый и засыпной. Наиболее легкая и незамысловатая – это открытая разновидность дренажа, если сказать попросту — канавы.

Осуществляют подобное действие так:

согласно окружности всего участка копают канавы с глубиной до одного метра и шириной пятьдесят сантиметров;
угол наклона стен канавы обязан составлять не менее тридцати градусов – это будет способствовать максимальному собиранию, а также, выводу излишней влаги;
для того, чтоб дренаж был действительно эффективным, участок должен располагать небольшим уклоном.

Трубы надо укладывать на хорошо утрамбованном песочном слое и оборачивать специально предназначенным фильтрующим ресурсом под названием геотекстиль. После того, как подсыплется песок, засыпают землю и совершают укладку дерна.

Засыпной метод дренажа или, как еще называют, гравийный метод, употребляют крайне редко. Но, какой бы не употреблялся метод дренажа, все равно возникает необходимость в коллекторе или естественном водоприемнике, где собираются воды.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

Грунтовое основание в виде ложа.
Слой песка или ПГС толщиной около 5 см.
Бетон около 7 см.
Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Определение направления

Для начала нужно определиться с направлением отвода ливневых стоков. Это может быть склон, спускающийся в овраг или к реке. В этом случае проблем с объемом земляных работ не возникнет.

Если это овраг, расположенный за холмом, то тогда необходимо определить высоту дна оврага или канавы относительно поверхности вашего участка. В этом поможет простейший геодезический прибор – «нивелир».

Различная арматура для приема ливневки

С его помощью можно самому рассчитать глубину всех колодцев и необходимый уклон. Но такие расчеты нужны только на больших площадях и расстояниях. Обычно, таких проблем перед владельцами частных участков не стоит – и так все видно, куда течет вода и где ближайшая канава.

Поверхностный водоотвод

Эта система отведения воды предназначена для отведения ливневых и талых вод с участка (верховодки) и называется поверхностным дренажем.

От талых и ливневых вод защититься несложно:

Нужно прокопать по периметру участка канавы глубиной в полметра со скошенными под углом стенками – они будут сбрасывать воду в общую сточную канаву за нижней точкой участка. Их дно засыпают щебнем, битым кирпичом, соломой, жердями, а сверху засыпают землей;
Более рациональный и надежный способ не дать своему участку превратиться в болото, а фундаменту «поплыть» – устроить более серьезную систему поверхностного дренажа, которая предусматривает укладку по периметру каналов из пластика или прямоугольных желобов из полимербетона (линейный водоотвод). Пластиковые каналы недороги и бывают нескольких разновидностей, но все они напоминают половинки трубы, перерезанной вдоль. Они позволяют быстро смонтировать отвод на обширных участках, используя специальный крепеж и переходники. Сверху каналы перекрываются защитными решетками;
Полимербетонные желоба стоят дороже, но и качество этого материала гораздо выше, чем у пластика. Они настолько же легкие, но более прочны, стойки к истиранию и не пропускают воду;
Дождеприемники. Эти ёмкости-переходники используются для сбора дождевых и талых вод с кровли здания (с вертикальным сливом) или устанавливаются в «точке пересечения уклонов», собирая воду, стекающую со всего участка (с боковым сливом). Для защиты от мусора и листьев над ними монтируются чугунные, стальные или пластиковые решетки.

При устройстве поверхностного дренажа участка нужно помнить, что его нельзя соединять с дренированием фундамента, иначе ливневые потоки могут подтекать под основание дома и подтачивать его.

Для чего необходим дренаж вокруг дома

Дренаж представляет собой систему связанных между собой гидротехнических приспособлений для отвода влаги из грунта возле основания сооружения. В большинстве случаев это набор соединенных с приемным колодцем труб.
Все они находятся под небольшим наклоном и имеют специальные отверстия для сбора влаги из прилегающих к ним слоям почвы. По мере просачивания и накопления вода стекает по ним в водосборный коллектор, находящийся в самой низкой точке водосборного участка.

Дренажная система вокруг дома избавляет от следующего ряда негативных факторов:

Застоя воды в контактирующих с фундаментом слоях почвы.
Пропитывания влагой материала основания и стен и их последующего разрушения.
Просачивания сырости через трещины в подпольное помещение.
Создания благоприятной среды для развития грибков, плесени и прочих вредоносных микроорганизмов.

Система дренирования необходима не только в местах с высоким залеганием грунтовых вод, но и на обычных сухих почвах.

Сезонные подтопления за счет таяния снега приводят к крайне неблагоприятным последствиям для фундамента – циклическому замораживанию и размораживанию его материала. В результате в его массе образуются микротрещины, которые в дальнейшем под действием этого же фактора только увеличиваются и неизбежно ведут к разрушению основания дома.

В каких случаях требуется установка дренажа

Установить дренаж вокруг фундамента дома можно на любой стадии строительства и даже когда он уже эксплуатируется много лет.

Его монтаж необходим особенно при наличии одного или нескольких следующих факторов:

Участок расположен в местности с пониженной формой рельефа. В результате все сточные и грунтовые воды с возвышенностей будут постоянно насыщать грунт вблизи фундамента.
Естественные свойства грунта, не позволяющие быстро впитываться воде. Почва с высоким содержанием глины и суглинка надолго задерживает влагу.
Высокий среднемесячный показатель атмосферных осадков. Даже при хорошей способности пропускать воду, почва с основанием будет постоянно сырой.
Неглубокое залегание грунтовых вод.
Наличие рядом стоящих сооружений с низко заглубленным фундаментом. Для воды будет создаваться естественное препятствие, задерживающее ее и мешающее уходить ниже.
Расположенные рядом с домом поверхности, не пропускающие воду – асфальтированные дорожки, бетонные площадки, мощенные плиткой участки.

Насколько бы не была качественно сделана отмостка, она не способна на 100% защитить фундамент и стены от сырости. Поэтому при грамотном варианте проектирования системы водоотведения она обязательно должна дополняться дренажем.

Типы систем дренирования

Существуют три разновидности дренажных систем:

Открытая. Формируется в виде открытой неглубокой траншеи с шириной основания и высотой стенки порядка 50 см. Изготавливается без труб и каких-либо специальных приспособлений. Является самой дешевой из доступных любому владельцу дома дренажных модификаций. Однако имеет существенные недостатки – без укреплений постоянно осыпается, не отличается внешней привлекательностью и несет угрозу для окружающих – в канаву можно просто провалиться.
Закрытая. Изготавливается с помощью специальных труб с влаговпитывающими небольшими отверстиями по всей поверхности. В монтаже применяется особая технология – на дно траншеи укладывается подушка из щебня или песка, затем спецткань, в которую укутывается труба, после чего она закладывается щебнем, песком и дерном. Характеризуется максимальной эффективностью и долговечностью, но при этом достаточно дорога и требует строгого соблюдения правил установки.
Засыпная. Представляет собой улучшенную версию первого системы первой разновидности. Однако в отличие от нее на дно траншеи укладывается крупный щебень, гравий, битый кирпич, а затем засыпается грунтом. Для повышения срока службы засыпной материал может укутываться в геотекстиль. Метод более бюджетный по сравнению со 2-ым вариантом, однако не имеет высокой пропускной способности.

Открытую систему дренажа можно улучшить посредством простых дополнений. Для этого внутрь канавы вставляются укрепляющие лотки, а сверху – укладываются решетки. Таким образом образуется некоторая модификация ливневки вокруг основания дома, приспособленная для нужд дренажа.

Создание водораздела

Направить ливневые и талые воды от основания дома можно другим способом — созданием водораздела. В этом случае затраты будут минимальными, а эффективность высокая. Основной целью водораздела является направление верхней воды от строения, ее сбор в канавы и отвод с участка.

Существует два варианта создания водораздела:

Определяют границы будущего водораздела и по его дну прокапывают канал определенной глубины так, чтобы от канала был уклон в сторону кювета для сбора воды. Далее от отмостки до канала прокапывают дополнительные каналы и снимают грунт между ними.
От отмостки до границы водораздела, минуя работы по формированию дополнительных каналов, снимают грунт так, чтобы получился небольшой уклон от строения, обеспечивающий отток воды. Из вынутого грунта складывают своеобразный бруствер с уклоном от дома.

В результате выполненных действий строение оказывается на искусственном возвышении, благодаря которому осадки и талая вода текут в направлении от дома.

Чтобы предотвратить размягчение грунта, прилегающего к строению, необходимо создать дополнительный защитный слой. Можно сделать бетонную или каменную площадку, но это требует существенных вложений. Отличным решением является использование травяного газона. Он препятствует проникновению воды в нижние слои грунта, направляя ее в нужном направлении.

Отвод воды от фундамента дома является необходимостью, но важно правильно организовать этот процесс. Результатом проведенной работы станет комфортное проживание в доме, увеличение срока службы основания дома и его надежность

В каких случаях обязательно строительство дренажной системы

Далеко не все владельцы частных домов и участков осознают необходимость обустройства системы дренажа, надеясь на естественные механизмы регулирования уровня подземных вод. Однако природа редко учитывает потребности человека, предоставляя ему решать эту важную задачу самостоятельно.

Конечно, дренажная система на участке обязательна далеко не всегда. Соответственно, необходимо знать, какие факторы учитывают при принятии решения о ее строительстве.

К ним относят:

рельеф местности и участка — в низинах уровень подземных вод располагается ближе к поверхности, соответственно, опасность подтопления возрастает;
характер грунтов — на глинах и суглинках снижение уровня воды за счет естественной фильтрации происходит значительно медленнее, для интенсификации отвода требуется искусственный дренаж;
среднегодовой уровень осадков характерный для местности — с его повышением возрастает необходимость обустройства дренажной системы;
глубина расположения водоносных горизонтов (уровень грунтовых вод) и сезонные колебания — при близком расположении максимальной отметки к поверхности актуальность дренажа возрастает;
заглубление подземных частей строений — они создают препятствия для естественного дренажа, в результате чего может потребоваться искусственный;
наличие сооружений с низкой водопроницаемостью (бетонированные дорожки, асфальтированные площадки и пр.) — они могут сыграть как положительную роль, препятствуя проникновению воды в грунт, так и отрицательную, становясь преградой для естественных путей отвода.

Специалисты, строители и проектировщики, утверждают, что на большей части территории России (за исключением некоторых южных регионов) обустройство дренажных систем — обязательно.

Каким образом организовать на участке отвод воды

Данная задача, является комплексной, она включает в себя системы, которые дополняют друг друга:

водосточная система;
система для водоотвода поверхностно;
дренажная система.

При помощи двух первых систем можно отвести дождевую и талую воду. Данные разновидности земляных вод обладают сезонным характером и представляют собой значительную проблему для домов с наличием подвального помещения. Кроме этого, они мгновенно могут наполнить выгребной колодец во время наступления паводков.

При наличии кровельной системы, быстро скапливается дождевая вода и отводится к водосбору. В случае если нет водостока, то очень скоро дожди просто разобьют ступени, отмостку и все дорожки возле здания. Оставшиеся талые и ливневые воды устраняют при помощи поверхностного дренажа.

Если водой подтапливается подвальное помещение, и, при этом, выгребную яму надо откачивать еженедельно, то придется выполнять именно глубинный дренаж.

Разновидности дренажных систем и их особенности

В зависимости от особенностей сооружения, условий местности, расположения грунтовых вод и показателя атмосферных осадков, применяются несколько разновидностей дренажа. Рассмотрим устройство, конструкцию, правила монтажа и назначение каждого из них.

Поверхностный

Основное назначение поверхностной дренирующей системы – это сбор скопившейся в приповерхностном слое у основания дома воды в результате выпадения атмосферных осадков. Поэтому она работает по схеме ливневки.

В зависимости от пространственного расположения труб существуют три ее основных модификации:

Пристенная. Назначение – влагоотведение от наружных стен основания. Монтаж системы, как правило, начинают на стадии возведения фундамента – когда траншея еще не засыпана. В противном случае, придется опять проводить земляные работы, тратить силы, время и финансы. Дрены укладываются в непосредственной близости к конструкции на глубину от 0,3 до 0,5 м ниже его уровня. При этом вся система труб обязательно должна иметь уклон по направлению к смотровому колодцу – порядка 1-2 см на каждый метр.
Пластовая. Цель – отведение воды из грунта под основанием в случаях, когда дом строится прямо над залегающим пластом грунтовых вод, либо над водоносным слоем, либо подземные воды выдавливаются с силой, а также когда другие методы неэффективны. Конструкция системы представляет собой слой песка под фундаментом толщиной от 0,3 м с гравийными или щебеночными вкраплениями в виде призм. Сверху на нее укладывается гравий, щебень и перлит для водозащиты бетона. Периметр такой подушки превышает периметр домового основания. Сама по себе система не действует – ее обязательно соединяют с кольцевым или пристенным дренажем.
Кольцевая. Применяется для понижения верхней точки грунтовых вод. В отличие от вышеприведенных версий, эта система дренажа располагается на удалении от фундамента – порядка 2-3, иногда 5 метров. При этом в глубину она залегает всего на 30-70 см. В основе установки применяется правила, характерные для пристенной модификации. Однако главное ее преимущество в том, что ее монтаж доступен тогда, когда дом уже построен.

Все виды поверхностного дренажа эффективны только для отведения дождевой и талой воды. Для предотвращения воздействия грунтовых потоков, потребуется установка глубинных систем водооттока.

Глубинный

Дренаж глубинного типа монтируют на водянистых, глинистых грунтах, в низменных участках рельефа местности, а также в районе поймы рек, ручьев, озер и болот. Система может иметь несколько уровней и предназначается для отвода грунтовых вод – ниже уровня промерзания.

В частном домостроительстве применяются следующие три ее вариации:

Горизонтальная. В структуру входят линейно проложенные дрены, соединенные со смотровыми колодцами. Последние находятся в местах резкого поворота системы (углах), а также в самой низкой точке. Основная их функция – периодическая очистка от загрязнений (ила, грунта). Вода из системы стекает в специальные приемки – оттуда распределяется в нижние слои грунта. В случае необходимости могут применяться насосы для ее откачки. Горизонтальный дренаж выполняется также по аналогии с поверхностным – в виде пристенного, кольцевого и пластового. При этом они располагаются на глубине от 0,3 м под фундаментом дома.
Вертикальная. Основа системы – водосборные колодцы. В них вода стекает из вышележащих слоев естественным образом и уходит ниже. Однако в зависимости от ситуации и климатических условий может потребоваться откачка насосом.
Комбинированная. Представляет собой сочетание обоих версий дренажа. Применяется на участках с большим содержанием воды в грунте.

Чтобы избежать главных последствий межсезонного колебания грунта – пучения под действием циклов замерзания-размерзания – современные строительные технологии предлагают возводить дом на сваях.

Однако от затопления и проникновения сырости в цоколь и подвальные помещения это не спасает. Поэтому необходимость в дренаже все равно существует.
