Структура монолитной плиты для фундамента
Простая конструкция плитного фундамента, позволяет без привлечения высококвалифицированных специалистов выполнить монтаж такого основания. Однако, потребует значительно затратить трудовые силы, поскольку объем работ внушительный, начиная от копки котлована для заглубления, до вязки арматуры и заливки плиты.
Классическая конструкция полного ж/б фундамента выглядит следующим образом :
структура плитного фундамента
Основными элементами является:
- Вязанная арматурная сетка. Монтируется от одного до нескольких слоев в одном горизонте, зачастую не менее двух слоев. Для армирования используется материал от 10 до 16 мм, наиболее востребована арматура диаметром 12 мм. Рассчитывается объем и диаметр арматуры исходя из запланированных размеров плиты: толщины и периметра. Армированную сетку можно монтировать самостоятельно, на месте, из закупленных прутов, или приобрести уже готовую, сварную.

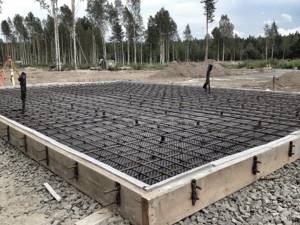

армированная сетка фундамента
- Бетонная смесь. В состав бетонной смеси входит гравий, песок и пластификаторы, которые придают раствору прочности и вязкости. Цемент следует использовать марки не менее М250. Мраку М300 можно использовать для строительства более высоких зданий, но не более 4-5 этажей, в зависимости от весовой нагрузки. Более прочные марки, например М400, уже применяются для многоэтажной застройки.
Вся конструкция устраивается на песчано-гравийной подушке, с гидроизоляцией, а при необходимости и утепляется. После набора прочности, торцевые части ж/б фундамента, так же, покрывают специальной мастикой, если на стадии сборки опалубки не использовались гидроизоляционные рулонные материалы. Быстро и эффективней, выполнить устройство монолита с использованием специальной техники и с привлечением физического труда, только для точечных работ. К таким работам относится выравнивание котлована, армирование, утепление и гидроизоляция. Объемные же работы, такие как копка котлована и заливку плиты, рекомендуется выполнять, используя строительную технику. Так, например, если позволяют средства, заливать плиту целесообразно за один раз, а не мешать раствор в ручную за несколько десятков раз. Таким образом, не создается слоистость в структуре плиты, достигается максимальная цельность.
заливка бетоном армосетки монолитного фундамента
После выполнения всех работ, плита должна набрать прочность и «высохнуть» в теплое время года и в относительно сухом климате, этот процесс занимает до 1 месяца. Лучше всего, что бы свежий фундамент «перезимовал», отстоявшись до 6 месяцев, тогда он успеет осесть, и проявить все свои недостатки, если таковые будут иметь место.
Подробнее про особенности ухода за фундаментом в статье: « Уход за фундаментом после заливки и его гидроизоляция»
Опалубка и гидроизоляция фундамента
В приготовлении опалубки и гидроизоляции нет ничего сложного. Далее представлена пошаговая инструкция того, как это сделать своими руками:
- Опалубка устанавливается по периметру всего дома, из досок, толщиной в пределах 50 мм. Здесь важно не запутаться. Котлован выкапывается на метр больше относительно сторон, а опалубка выставляется строго по периметру дома. Оставшееся пространство нужно для отмостки и дренажа.
- Выставлять опалубку следует на высоту плитного фундамента. Используя шнуры и уровень, нужно выровнять ее горизонтальную проекцию. Это необходимо для того, чтобы после заливки бетона не возвращаться к повторному выравниванию. Если нет нужного количества шнуров, то на опалубке следует делать метки на определенном промежутке. Толщина плиты рассчитывается исходя из веса будущего дома. В среднем ее толщина будет в пределах 30 см.
- После выставления и жесткого закрепления опалубки нужно уложить слой гидроизоляции. Обычно для гидроизоляции применяются рулонные материалы на основе битума.
- Полосы гидроизоляции укладывают с напуском на опалубку по всему периметру и сваривают между собой. Это не допускает проникновения воды из грунта к плите. Напуск необходим для усиления гидроизоляции и позволяет более легко разобрать опалубку после застывания бетона.
ЧИТАТЬ ТАКЖЕ: Преимущества и недостатки разных напольных покрытий для квартир
Плюсы железобетонного монолитного фундамента
Подходит для нестабильных грунтов
Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.
Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.
плитный монолитный фундамент
Высокая несущая способность
В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.
плитный монолит хорошо подходит для тяжелых каменных домов
Долговечность
Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.
многие памятники архитектуры более века стоят на монолитной плите
Высокая прочность
Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.
прочность достигается за счет монолитной целостности
Позволяет возвести цокольный этаж
Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.
Минимальные земляные работы
Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.
для мелкозаглубленной плиты не проводятся объемные земляные работы
Простая технология возведения
В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.
заливка монолитного фундамента бетононасосом
Сокращает внутренние половые работы
Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»
плитный фундамент уже является черновой стяжкой для полов в доме
Минусы монолитной плиты как фундамента для дома
Высокая стоимость
Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.
на монтаж плитного фундамента расходуется в несколько раз больше арматуры
Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.
монтаж плиты требует использование спецтехники
Трудности замены коммуникаций
В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.
разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее
Не подходит для холмистой местности
С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»
на местности с большими перепадами высот больше подойдет другой вид фундамента
Необходимо утеплять
Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье ” Точка росы в строительстве“. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.
плитный фундамент необходимо утеплять как внутри так и над грунтом
Слабая прочность на изгиб
Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле. В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту. В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.
может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки
Для каких домов подходит плитный фундамент
Самый массивный и прочный фундамент, а так же самый дорогой. Его можно использовать для любого типа строений, однако не целесообразно.
Эффективным будет, вложится в прочный монолит при строительстве тяжелого каменного дома, а также в случае многоэтажной застройки. Все дома из шлакоблока, кирпича, железобетонных конструкций и других, тяжелых материалов рекомендуется строить на монолитном фундаменте. И не целесообразно возводить легкие каркасные дома, дома из пеноблоков или газоблоков. В последнем случае, “строится” в несколько раз дешевле на легком свайном или ленточном фундаментах.
Остановится на монолитной плите рекомендуется и при наличие проблемных, неустойчивых грунтов на участке (суглинки, торфяники, песчаные почвы) . Как отмечалось выше, это сохранит целостность несущих стен и всего строения, при изменении плотности и уровня почвы во время сезонных изменений температуры и влажности.
В заключении:
О важности фундамента для любого дома говорится много. Этому ключевому элементу в строительстве уделяется особое внимание, ведь устойчивый фундамент – это залог долговечности, будущего капитального строения, надежная опора на многие десятилетия для всего конструктивна здания. При сохранении целостности фундамента, в случае любых катаклизмов природного или искусственного характера ( пожаров, оползней, наводнений) дом всегда можно восстановить, а вот фундамент можно только поставить новый, в крайнем случае отремонтировать. Однако, любые ремонты уже не обеспечат былой прочности. Потому выбрав пусть и не дешевый, но надежный и прочный монолитный ж/б фундамент, Вы с высокой вероятностью, избежите любых проблем связанных основанием своего дома.
плитный фундамент хорошо подходит для каменных тяжелых домов
Подготовка котлована
Глубина, на которую необходимо заложить плитный фундамент, зависит от вида грунта на вашем участке.
- Если грунт состоит из плотных пород, то по разметке следует выкопать котлован глубиной до 50 см.
- Когда на участке доминируют слабые породы грунта или торф, их необходимо снять. На таком участке глубина котлована должна составлять метр и более.
- Дно готового котлована выравнивается по горизонтальной плоскости.
- Для рытья котлована желательно использовать спецтехнику, так как копать его своим руками намного дольше и тяжелее. Вручную подравниваются стены, дно фундамента и те изъяны, которые останутся после экскаватора.
- Если спецтехника на некоторых участках выкопает глубже, чем предполагалось, не следует засыпать в ямы тот же самый грунт, лучше засыпать песок, так как он не дает усадку.
- Дренажная система и отвод воды должны быть спланированы и выкопаны заблаговременно с учетом возможных перепадов высоты.
ЧИТАТЬ ТАКЖЕ: Чем и как можно закруглить угол стены
Для нормального функционирования дренажа нужно сделать небольшой перепад в сторону отвода воды.
