Как подключить радиатор отопления: способы подключения, как лучше сделать, какой комплект использовать в квартире, примеры на видео и фото

В этой статье мы с Вами рассмотрим схемы подключения радиаторов отопления и Вы поймёте какую схему выбрать именно Вам. Сегодня стоит вопрос в выборе двух схем и двух систем по работе систем радиаторного отопления. Первая — это гравитационная система, которая работает без принудительной циркуляции с помощью циркуляционного насоса. И вторая система — это именно та система, которая работает принудительно с использованием циркуляционного насоса. Но так же эти системы могут между собой кооперироваться.

То есть у нас есть гравитационная схема радиаторного отопления, которая работает сама, именно по физическим законам тепла и холода, а есть принудительная система.

Принцип работы радиаторных систем отопления

Что может быть проще схем подключения радиаторов отопления? Есть котел: твердотопливный, дизельный, газовый и т. д.. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель идет в радиаторную систему отопления, в радиаторах тепло отдается окружающему воздуху. Теплоноситель остывает и уже охлажденный возвращается снова в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, в реальности схемы бывают гораздо сложнее. Давайте посмотрим, какими бывают эти схемы и чем они отличаются друг от друга, разберем их достоинства и недостатки.

Подбор оптимального варианта

От выбора подходящего способа подключения радиатора отопления в частном доме напрямую зависит равномерность нагрева, поэтому к данному вопросу стоит отнестись серьезно. У каждого из видов подключения есть свои недостатки и преимущества:

Диагональное подключение радиатора отопления — вход подключают в верхнее отверстие батареи, а обратки — в противоположное нижнее. Эта схема наиболее эффективно способствует тому, чтобы тепло равномерно распределялось в радиаторе. Ее допустимо использовать в том случае, когда планируется установить оборудование со значительным числом секций. Уровень при этом составляет 2%.

Одностороннее — вход подключают к отверстию, расположенному вверху, а обратки — к нижнему, расположенному на той же стороне. Такой вариант подходит для квартир, а в частных домах встречается редко. Трубопровод там, как правило, однотрубный, располагается в одном из углов, а подключать необходимо лишь одну батарею. Этот способ эстетический и может использоваться с целью экономного расходования материала.

Седельное — подающая труба подсоединяется к нижнему отверстию, а выходящая — к нижнему, расположенному с противоположной стороны. Данная схема установки радиаторов отопления в частных домах не слишком распространена, поскольку обладает малой эффективностью. Уровень теплопотерь в этом случае составляет около 15%. Обычно ее используют, когда трубопровод скрыт в толще стены. Тогда приходится выводить отводы и подсоединять их к патрубкам.

Нижнее — вход и выход выполняются в одной точке. Данный вариант оптимален в том случае, когда трубы спрятаны под плинтусами, спрятаны в стене или располагаются в полу. Такая схема соединения радиатора отопления подходит лишь для панельных или стальных устройств в частных домах. В принципе, таким образом можно подключить и биметаллические агрегаты, являющиеся монолитными. Но есть у нее и существенный недостаток — значительные теплопотери, составляющие около 20%.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Виды радиаторов

Радиаторы для изготовления отопительных трубопроводов в народе называются батареями. Новые модели изготавливаются из разных металлов, которые превосходят по техническим характеристикам, эстетике чугунные изделия. Виды радиаторов:

Алюминиевые — эффективные батареи, которые устанавливаются в новых многоэтажных домах. Быстро выходят из строя, если теплоноситель содержит щелочи, кислоты.
Стальные — бывают секционными, трубочными. Уровень теплоотдачи не зависит от формы батареи.
Биметаллические — наиболее эффективные в обогреве помещений. Изготавливаются из смеси алюминия и стали.

Любой из представленных видов актуален при сборке отопительного контура с трубами из полипропилена.

Схема подключения «Ленинградка»

Рассмотрим вторую систему. Когда мы берем подачу с котла и затем опускаем ее вниз. Проводим на уровне радиаторов и потом возвращаем ее обратно в котел. Здесь тоже необходимо соблюдать уклон. Образно это называется система радиаторного отопления, так как по длине монтируется 2-3 радиатора. То есть первый попадает в горячий теплоноситель, какая то часть уходит по обратке охлажденная, а горячая идет в следующий радиатор. Такую схему подключения радиаторов отопления так же называют “классическая ленинградка”. Единственное необходимо поднять трубы немного вверх, чтобы создать разгон. Потом вода пойдет по уклону, здесь они тоже очень важны. Это не всегда удобно сделать, потому что вам будут мешать двери. Так же, чем меньше отводов, тем лучше данная система работает. Если не соблюсти это правило, вы можете посадить всю систему.

Ленинградка может работать с насосом. Он врезается в обратку. За счет него увеличивается скорость и система эффективней работает. Единственный недостаток этой системы — это большой диаметр труб. Если в принудительной схеме подключения радиаторов отопления мы возьмем трубы диаметра 32, мы поставим насос и он все везде продавит. Здесь же, чтобы система работала, трубы должны быть большие. Поэтому сейчас это очень хорошие системы. В новостройках мы всегда рекомендуем делать именно такие схема подключения радиаторов отопления, если есть проблемы с подачей электричества. А здесь можно топить печку или даже газовые котлы. Сейчас есть энергонезависимые системы с регулировкой температуры.

Двухтрубная

В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная — выполняется тремя схемами: проточным, тупиковым, коллекторным.

При проточной схеме, движение воды происходит последовательно, сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.

Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.

При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.

Ленинградская система отопления схема, варианты подключения, плюсы и минусы. Однотрубная система отопления частного дома своими руками как сделать, читайте рекомендации.

Преимущества теплых полов Рехау на https://klimatlab.com/otoplenie/tepliy-pol/nemeckoe-kachestvo-i-nadezhnost-rexau.html

Преимущества:

Параллельное подключение конвекторов, вывод из строя одного элемента не влияет на работу всей цепи;
Возможность установки терморегуляторов;
Минимальные теплопотери;
Функционирование системы в помещениях любой площади.

Недостатками такой схемы является более сложная система монтажа, высокий расход материалов.

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.

Как правильно подключить биметаллический радиатор?

Очень часто, а осенью практически ежедневно, на самом популярном форуме в рунете по теме монтажа mastergrad.com появляются темы или сообщения с вопросом о проблемах подключения биметаллических радиаторов в квартирах и мне очень жаль, что в наше время, когда есть доступ к любой информации в сети, множество людей сталкивается с данной проблемой обращаясь для замены радиаторов к «специалистам», которые не имеют ни малейшего представления о том, как выполняется данный монтаж. И вопрос не только в том, что радиаторы целиком или полностью не прогреваются, что ставит под сомнение целесообразность такой замены, но и в том, что также часто монтаж проводится с серьезными нарушениями проектных условий системы отопления, которые серьезно влияют на её надежность, тем самым жизнь и здоровье жильцов подвергается серьезной опасности. В этой теме, посредством выложенных фото своих работ, я постараюсь дать простые советы как необходимо подключать радиаторы, чтобы соблюдались все строительные нормы и новые отопительные приборы полностью прогревались.

Какие трубы выбрать для монтажа радиаторов?

Во-первых хотелось бы сразу определиться с типом материала трубопровода, которым подключается новый радиатор : если в доме по проекту стояки системы отопления выполнены из стальной черной трубы, то и подводы к радиатору должны быть выполнены из стали. Варианты из пластиковых труб (полипропилен, металлопластик) значительно уступают по надежности стальной трубе и категорически недопустимы в системах спроектированных из стали, тем более при открытой прокладке, что недопустимо согласно требованиям СНиП, подключение радиатора медными трубами и трубами из нержавеющей стали, лично я считаю нецелесообразными по экономическим и эстетическим соображениям, а также в силу понижения надежности трубы из-за значительно меньшей толщины стенки.

Во-вторых стоит определить тип соединения для трубопровода, трудно поспорить что оптимальным является газосварка, как из соображений надежности (при резьбовых соединениях всегда присутствует уязвимое место-сгон) так и с эстетической стороны в силу отсутствия резьбовых фитингов. А также немаловажно, что стояки смонтированные строителями дома редко отличаются правильной геометрией относительно стен и пола, при газосварке же, монтажники легко могут исправить все неровности оставшиеся от строителей.

Двухтрубная схема подключения радиаторов

Она очень простая: все приборы в этой схеме подключения радиаторов отопления подключены параллельно друг другу. Как и все, что движется, жидкость, конечно, выбирает тот путь, который дается ей легче всего. При двухтрубной схеме теплоносителю легче протечь через первый радиатор. Дальше, на втором радиаторе, напор будет слабее, поэтому через него проток будет меньше. На третьем радиаторе будет еще меньший напор, а так далее по всей сети. Если радиаторов много, то велика вероятность, что при такой схеме через последний радиатор вообще ничего не будет протекать.

Получается, что первый радиатор греет лучше всего, второй греет хуже, третий – еще хуже, четвертый греет совсем плохо, а последний не греет совсем. Проблема похожа на ту, что мы наблюдали в однотрубной схеме, решить ее частично можно за счет увеличения площади последнего радиатора.

Обе системы плохи тем, что они очень плохо балансируются. Мы можем долго биться с тем, что один радиатор у нас греет, а другой не греет. Если мы закрываем один, начинает греть первый. Закрываем первый, начинает греть второй, а первый греть прекращает. Вот такая ерунда бывает в двухтрубных схемах подключения радиаторов отопления. Бывает, что стоят рядом два радиатора, через один проток есть, а через другой протока нет. Вот и все. Как ни бейся, как ни регулируй, греет либо один, либо другой, но никогда вместе. Поэтому, если вы применяете такую систему, то применяйте ее в очень небольших помещениях.

Как правильно установить радиатор?

Для правильной установки радиатора отопления потребуется уровень и перфоратор или ударная дрель, в зависимости от типа стены, на которую вы будете вешать крепеж. Если у вас кирпичная стена, то вам будет достаточно дрели, а если же она бетонная, то понадобится перфоратор.

Теперь нужно выбрать место для установки и подключения радиатора. Расстояние от радиатора до пола должно быть примерно 10-15 сантиметров, а до стены – 1-2 сантиметра. Далее необходимо установить радиатор на какую-либо подставку в 10 см от пола и установить на него сверху уровень. После того, как радиатор будет выровнен по уровню, нужно отметить места, где будет устанавливаться крепеж. На радиатор, который состоит из 7 и менее секций, нужно примерно 2-3 крепления. Один крепеж нужно устанавливать между первой и второй секцией, второй крепеж – между предпоследней и последней, а третий – по центру снизу.

После того, как все места для креплений будут отмечены, нужно просверлить отверстия и вкрутить в них крепления. Повесив радиатор на крепления, нужно выставить его точно по уровню, подгибая крепления вниз или вверх, после чего радиатор пакуется.

Вкручиваются две переходные муфты и после этого начинается пайка труб.

Для этого нужно зачистить трубу с помощью специальной зачистки и впаять ее в нижнюю и потом в верхнюю муфту. Не нужно забывать во время пайки прикладывать к трубе уровень, чтобы она стояла ровно.

Делаем замеры.

После этого необходимо впаять угол на 90 градусов.

Для этого снимается спаянный участок с американкой и на него впаивается угол. Далее нужно немного подождать, пока все остынет и впаять вверх.

Когда впаивается в трубу угол, нужно сразу же накручивать американку, пока место спайки не остыло. По такому же методу подключается радиатор снизу.

Теперь вы знаете, как подключить радиатор отопления своими руками. Удачи!

Схема Тихельмана: все радиаторы в одинаковых условиях

Как ясно из названия, данная схема подключения радиаторов отопления довольно простая, но в то же время хитрая. Первый радиатор расположен ближе всего к насосу, но дальше всех от обратной трубы, а последний находится дальше всех от насоса, но ближе всего к «обратке». Получается, что сопротивление на каждом радиаторе, или напор на каждом радиаторе одинаковые. Протоки через все радиаторы одинаковые. Если мы возьмем и перекроем любой из этих радиаторов, то остальные будут работать как работали, система сама себя балансирует. Здесь вроде бы получается побольше труб, но на самом деле, если эти радиаторы расположены по кругу здания, то схема, получается гораздо легче, проще, элегантнее, чем предыдущие. Петлей Тихельмана можно обвязать и два, и даже три этажа. Более того, если на одном этаже закрыть все радиаторы, на другом они продолжат нормально греть.

О важности грамотного подхода к выбору схемы подключения

В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность. Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.

Узел нижнего подключения радиатора

Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!

Лучевая схема подключения радиаторов отопления

Рассмотрим такую схему, в которой применяется коллектор. К коллектору подходит теплоноситель от котла, и уже от коллектора к каждому из радиаторов идет своя пара труб: прямая и обратная. Если эти трубы спрятать в полу, например, в утеплителе стяжки теплого пола, или вообще поместить их между «черным» полом и чистовым полом, то помещение без труб будет выглядеть очень эстетично. Трубы на другой этаж можно провести по потолку. При такой схеме каждый из радиаторов также можно отключить, но остальные продолжат работать.

Однотрубная

Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.

В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.

Чтобы этого избежать рекомендуется монтировать разводку с обводным путем (байпасом).

Монтаж осуществляется горизонтальным или вертикальным способом, во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.

Преимущества однотрубной схемы: легкость монтажа, небольшой затрат расходных материалов, эстетичность (при горизонтальной разводке трубу можно скрыть, например, вмонтировать под пол).

Недостатки:

Взаимосвязь элементов цепи — выход из строя одного радиатора ведет к нарушению работы всей системы;
Высокие теплопотери;
Невозможность контролировать нагрев отдельных элементов системы;
Ограниченная площадь обогрева (до 150 м2).

Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.

Что и где в итоге использовать?

Подведем итоги. Если вы живете в центральных городах и у вас нет проблем с энергоносителями, газом, электричеством и прочими, мы рекомендуем использовать двухтрубную систему, со встречным движением, с движением круговым и принудительной циркуляцией. Так как тогда мы экономим на диаметре труб и на объеме теплоносителя. Соответственно чем меньше нужно воды, тем меньше необходимо энергозатрат, чтобы ее нагреть.

Если же у вас возникают проблемы с энергоносителями или же часто возникают аварийные ситуации, то вам стоит рассматривать схемы подключения радиаторов отопления гравитационного типа с естественной циркуляцией. На всякий случай Вы так же можете врезать туда насос, только он врезается вокруг трубы, чтобы не мешал основному проходу. На время когда у вас будет электричество вы будете гонять его с насосом, потому что скорость увеличивается, радиаторы все равномерной температуры. Эффективность работы с насосом увеличивается на 30- 50 %. Когда нет электричества, эта система будет продолжать у Вас работать. Вы уже знаете какие радиаторы Вы выбрали, их количество и размер. Соответственно Вы теперь можете посчитать, что нужно для того, чтобы их подключить. Напомню, в первом случае, нужны крупные, большие диаметры, можно использовать большие клапаны. И конечно в этом случае тяжело регулировать температуру. Конечно есть варианты, мы обязательно их рассмотрим в более детальном обзоре.

Монтаж радиаторов

монтаж радиатора
Радиаторы должны устанавливаться в местах с наибольшим перепадом температуры, то есть возле окон и дверей. Располагать обогреватель под окном необходимо таким образом, чтобы их центры совпадали. Расстояние от прибора до пола должно быть не менее 120 мм, до подоконника – 100 мм, до стены – 20-50 мм.

Монтаж батареи к трубопроводу осуществляется при помощи фитингов (уголок, муфта комбинированная с резьбой) и крана шарового «американка», методом пайки или сварки. На одно из других отверстий устанавливается воздуховыпускник (кран Маевского), оставшееся отверстие закрывается заглушкой.

Перед заполнением системы проводят первый пробный пуск для ее прочистки и проверки на наличие утечек. Воду следует оставить на несколько часов, затем слить. После этого вновь заполнить систему, повысить давление при помощи насоса и выпустить воздух из радиатора до появления воды, затем включить котел и приступать к отоплению помещения.

Распространенные ошибки при монтаже: неправильное размещение конвектора (близкое расположение к полу и стене), несоответствие количества секций обогревателя и типа подключения (боковой тип подключения для батарей с количеством секций более 15) – в этом случаев прогрев помещения будет осуществляться с меньшей теплоотдачей.

Выплескивание жидкости из бачка свидетельствует о ее переизбытке, шумы в циркуляционном насосе о наличии воздуха – данные проблемы устраняется при помощи крана Маевского.

Способы соединения радиаторов

Классический многосекционный радиатор состоит из нескольких секций, передающих тепло от теплоносителя в окружающий воздух. При сборе радиатора, благодаря резьбовому соединению верхний и нижний коллектор каждой секции герметично соединяются друг с другом, наращивая общую длину. Образуется замкнутая система, использующая теплоноситель в качестве источника энергии.

Существует 3 схемы подключения батареи отопления к системе:

Боковая.
Нижняя.
Диагональная.

Разберем детально каждый вариант.

Расположение радиаторов

В подавляющем большинстве случаев радиаторы устанавливаются под окнами, и такое расположение вполне оправдано. Дело в том, что от окон всегда идет поток холодного воздуха – а поднимающиеся от батареи разогретые воздушные массы препятствуют их попаданию в помещение. Кроме того, нагретый воздух предотвращает появление конденсата на стеклах.

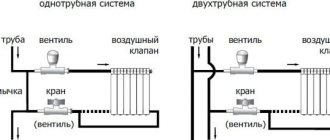

Чтобы точно знать, как правильно подключить батарею отопления в квартире, нужно учесть следующие правила и следовать им при проектировании и монтаже отопительной системы:

Нормальное предотвращение попадания холода от окон и образования конденсата на них возможно только в том случае, если размеры радиатора занимают хотя бы 70% ширины оконного проема. Этот фактор нужно учесть еще на этапе выбора радиаторов.
Отопительные батареи рекомендуется устанавливать на высоте около 10 см от уровня пола. Большое отклонение от этого показателя приведет к недостаточному прогреву нижнего уровня помещения или же спровоцирует сложности при уборке. Расстояние до подоконника должно составлять около 10-12 см – такое значение позволяет воздух свободно огибать препятствие и полноценно прогревать окно.
Расстояние между батареей и стеной должно составлять около 3-5 см. При таком размещении в пространстве за батареей свободно проходят разогретые воздушные массы, в результате чего эффективность обогрева помещения улучшается.

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

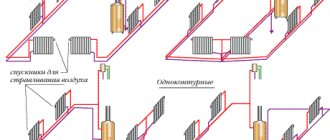

Двух и однотрубная системы

Установить однотрубную систему с боковым подключением.
Провести монтаж двухтрубной системы с диагональным подключением.
Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Нижнее подключение батарей отопления

Довольно часто встречается такая схема подключения радиаторов отопления, когда входящий поток теплоносителя подключается к нижнему коллектору, при этом выходной поток подключается к нижнему коллектору с другого края радиаторной батареи.

Горячая вода имеет меньшую плотность и за счет этого должна подниматься вверх, а уже остывший теплоноситель опускаться вниз. Благодаря этой циркуляции происходит замена теплоносителя более горячим. Но по подсчетам производителей, при таком виде соединения батарей от 10 до 20 процентов теплоносителя просто протекает мимо вертикальных трубопроводов и не участвуют в теплообмене. Это происходит из-за того, что узкий канал плохо способствует эффективной циркуляции и процесс вытеснения остывшего теплоносителя может происходить очень медленно. Естественно, что при отложении на вертикальных трубопроводов радиатора солей и накипи скорость циркуляции будет ухудшаться и эффективность падать еще больше.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

Установить однотрубную систему с боковым подключением.
Провести монтаж двухтрубной системы с диагональным подключением.
Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Диагональное подключение батарей

Наиболее эффективная схема подключения батареи отопления к теплосети. В этом случае входящий поток подключается к верхнему коллектору, а выходной к нижнему коллектору с противоположной стороны. Движение потока теплоносителя происходит по диагонали и все секции задействованы в эффективном теплообмене. Так достигается максимальная эффективность использования теплоносителя и уменьшаются потери.

Варианты подключения

Способы подключения радиатора к трубопроводу:

Верхнее. Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа — возможность смонтировать трубу под пол.
Одностороннее или боковое. Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.

Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.
