Строительство Т-образной крыши дома. Поэтапное строительство Т-образной кровли дома
В данной статье мы опишем поэтапное строительство кровли дома, которая имеет в плане форму, напоминающую букву «Т» с опиранием стропил на мауэрлат. Когда фронтоны по размеру одинаковой ширины, тогда стропила и нарожники в ендове создаются аналогичным образом, описанным в прошлой статье «Г-образная крыша дома с равными фронтонами». Хотя там ендова была всего одна, здесь их уже применяется две.
Мы рассмотрим кровлю с разной шириной фронтонов. Исходя из прошлой статьи, один конёк в такой ситуации будет ниже, чем другой. Это видно на изображении сверху.
Этап 1: Собираем и устанавливаем перекрывающие балки и мауэрлаты (см. изображение 1). Фронтоны уже должны быть собраны каменщиками. Наклонные углы скатов всегда одинаковые. Но если ширина фронтонов отличается, то и высота тоже отличается:
Этап 2: Устанавливаем стойки и коньковые доски (см. изображение 2):
Крыша выходит мансардного типа, поэтому стойки при завершении убираются, для того, чтобы освободить больше жилого пространства. В конце останется только средняя стойка, показанная в виде стрелки. Кроме того, около неё дальше будет ещё один раскос. Это необходимо учитывать во время планирования помещений на мансарде. Такая стойка очень сильно нагружена. Берем для неё сечение 100х150 мм. Размеры всех временных стоек из половых досок 50х150 мм.
Этап 3: Изготавливаем и устанавливаем стропила скатов (см. изображение 3). Ставим стропила аналогичным методом, о котором написано в статье «Четырехскатная вальмовая крыша»:
Короткое стропило, объединяющее коньки в центре, устанавливаем, применяя шнурку, которая натянута параллельно верхнему коньку (на рисунке отмеченная синим цветом), чтобы оно располагалось в плоскости ската.
Этап 4: Устанавливаем угловые стропила в ендовах.
В самом начале натягиваем шнурку (см. изображение 4):
Разметка и сборка данного углового стропила были детально описаны здесь… (этап 4). Повторяться нет необходимости. Готовый результат показан на изображении 5:
Под место соединения угловых стропил с коньковой доской ставим подкос, обеспечивающий нагрузку на опорную стену (см. изображение 6):
Этап 5: Изготавливаем и ставим нарожники (см. изображение 7):
Далее следуют запасные стойки и ригеля (если нужно), карнизы и обрешётка. Про всё это можно узнать, прочитав прошлые статьи посвящённые строительству кровли дома.
Устройство кровли: правильный уклон
устройство крыши подразумевает ее уклон. В зависимости он него, крыши делят на плоские (с углом до 5° по отношению к условной горизонтальной плоскости) и скатные (с углом более 20°). В частных домах чаще всего делают скатные крыши.
Это обусловлено не только традиционным представлением о том, как должен выглядеть уютный дом, но и большей водонепроницаемостью таких конструкций. Кроме того, они позволяют «совместить» крышу со стеной при устройстве мансарды и таким образом сэкономить, ведь по сравнению со стоимостью 1 м2 стены стоимость 1 м2 крыши обычно дешевле.
Наиболее удобный уклон крыши для устройства мансарды – 38- 45°. Если он меньше 30°, внутреннее пространство будет низким и неудобным для эксплуатации, а при слишком крутых скатах образуется нерациональная зона под коньком.
На выбор правильного уклона конструкции также влияет климат региона, в котором строят дом.
При большом количестве дождя и снега (например, в Западной е) крышу делают достаточно крутой (с уклоном 45° и более). При частых порывистых ветрах (например, на юго-востоке ы) крыши делают более пологими (с уклоном до 30°).
Важно помнить, что угол наклона скатов влияет на выбор кровельного материала. При использовании рулонных покрытий уклон должен составлять 5-25°, штучных (черепицы) – не менее 22°, а крупноформатных (металлочерепицы и шифера) – 25° и более.
Строительство Т-образной крыши дома.
В этой статье мы рассмотрим строительство крыши дома, имеющей в плане форму буквы «Т» с опиранием стропил на мауэрлат. Если фронтоны имеют одинаковую ширину, то стропила и нарожники в ендове делаются так же, как было описано в статье «Г-образная крыша дома с равными фронтонами» . Только там ендова была одна, здесь же их будет две.
Сейчас мы рассмотрим крышу с разной шириной фронтонов. Как говорилось в прошлой статье , один конёк в данном случае будет ниже другого (причина описана там же). Это видно на картинке сверху.
ШАГ 1: Устанавливаем балки перекрытия и мауэрлаты (см. рис.1). Фронтоны у нас уже сложены каменщиками. Углы наклона скатов одинаковые. Но так как ширина фронтонов различная, то и высота соответственно тоже различная:
Рисунок 1
ШАГ 2: Ставим стойки и коньковые доски (см. рис.2):
Рисунок 2
Крыша у нас будет мансардная, поэтому стойки мы в конце уберём, чтобы освободить жилое пространство. Останется только средняя стойка, показанная стрелкой. Также около неё дальше появится ещё один раскос. Это нужно учесть при планировке помещений на мансарде. Данная стойка достаточно сильно нагружена. Возьмём для неё сечение 100х150 мм. Все временные стойки из половых досок 50х150 мм.
ШАГ 3: Изготавливаем и устанавливаем стропила скатов (см. рис.3). Здесь мы ставим стропила тем же способом, который был описан в статье «Четырехскатная вальмовая крыша»
Рисунок 3
Короткое стропило, соединяющее коньки в центре, ставим, используя натянутую параллельно верхнему коньку шнурку (показана синим цветом), чтобы оно находилось в плоскости ската.
ШАГ 4: Ставим угловые стропила в ендовах.
В первую очередь натягиваем шнурку (см. рис.4):
Рисунок 4
Порядок разметки и изготовления такого углового стропила был подробно описан здесь… (шаг 4). Повторяться не будем. Результат показан на рис. 5:
Рисунок 5
Под место стыковки угловых стропил с коньковой доской устанавливаем подкос, передающий нагрузку на несущую стену (см. рис.6):
Рисунок 6
ШАГ 5: Изготавливаем и устанавливаем нарожники (см. рис.7):
Рисунок 7
Далее следуют дополнительные стойки и ригеля (при необходимости), карнизы и обрешётка. Обо всём этом читайте в более ранних статьях посвящённых строительству крыши дома .
Двускатная крыша каркасной конструкции
Монтаж крыши состоит из 3 этапов:
- Установка каркаса (несущих балок, несущей системы крыши);
- Устройство обрешетки;
- Монтаж кровельного материала.
Стропила это несущая система крыши, поэтому важен правильный расчет их установки при строительстве стропильной крыши. От этого зависят внешний вид крыши, ее надежность и ремонтопригодность, поэтому не стоит экономить на материалах. Слишком обильная на снег зима может повредить «слабую» из-за слишком редкого шага стропил крышу. На стропила выбирают брус из ровной древесины (не косослойные, не перекрученные слои!) только прямоугольного сечения, без дефектов, трещин или гниения. Лучше всего брать сосновый брус. Однако такую крышу можно сделать и сварной из металлической профильной трубы.
Комбинированные крыши
Комбинированная крыша
Форма крыши зависит от многих факторов, в том числе региональных условий и предпочтений, вида и назначения здания, ландшафта, в который объект должен быть вписан. При этом владельцы домов и застройщики стремятся к оригинальности. Вот здесь на помощь и приходят комбинированные крыши. Чаще всего подобные конструкции встречаются в коттеджных посёлках. Суть заключается в объединении в одно сооружение нескольких конструкций крыш, для достижения определённого эстетического эффекта. Также комбинированные крыши применяются в случае расширения здания. Так, например это может быть вальмовая крыша над домом, дополненная односкатной крышей над пристроенной верандой или зимним садом.
Формы крыш и стропильных систем
Односкатная крыша.
Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.
Устройство стропил односкатной крыши.
Двускатная крыша
Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.
Устройство висячих и наслонных стропиль двускатной крыши.
- Подробнее о ней в материале: Стропильная система двухскатной крыши и ее устройство
Четырехскатная крыша
Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

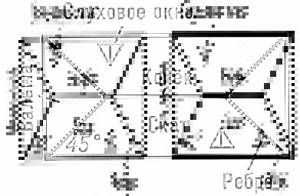

Особенности конструкции четырехскатной крыши.
Ломанная крыша
Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.
Устройство ломанной крыши.
- Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам
Основные части конструкции стропильной системы
Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.
#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.
#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.
#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.
#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.
#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).
#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.
#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.
#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.
#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.
Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.
Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.
Ломаная крыша
Примером ломаной крыши может служить мансардная крыша – это конструкция, в которой каждый скат состоит из двух частей: верхней – с меньшим углом наклона и нижней – с большим углом. Ломаная крыша может быть двух – или четырёхскатной. Применение этой конструкции улучшает эксплуатационные свойства мансарды – увеличивается полезная площадь. Ломаная крыша чаще всего имеет нижнюю наклонную плоскость под углом 60º, а верхнюю около 30°, в стропильной системе используются наслонные стропила. В качестве кровли лучше всего использовать гибкую черепицу.
Ломаная мансардная крыша
Недостаток этого варианта – более сложная и трудная для исполнения конструкция, а также необходимость очень тщательной подготовки покрытия. В местах перелома ската могут возникнуть течи. Также сложность её выполнения заключается, в частности, в соответствующей расстановке стропил. В любом случае монтаж лучше поручить специалистам.
