Как составить проект электропроводки в частном доме своими руками


Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Планировка монтажа

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

  1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
  2. Определение места установки распределительного щитка.
  3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
  4. Штробление стен под скрытую электропроводку.
  5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
  6. Высверливание отверстий под установку подрозетников и распределительных коробок.
  7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
  8. Прокладка кабельно-проводниковой продукции.
  9. Установка подрозетников и черновая заделка штроб.
  10. Расключение распределительных коробок.
  11. Монтаж контура заземления.
  12. Проверка сопротивления заземления смонтированного контура.
  13. Сборка и монтаж щитка.
  14. Проверка работоспособности всех розеток и выключателей.
  15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Электрооборудование, свет, освещение

80 votes

+

Голос за!

Голос против!

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

  1. Правила разводки электропроводки
  2. Проект и схема разводки электропроводки
  3. Монтаж электропроводки
      Разметка и подготовка каналов для электропроводки
  4. Монтаж открытой электропроводки
  5. Монтаж скрытой электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

  • ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
  • установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
  • розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
  • количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
  • прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
  • провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
  • при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
  • при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
  • разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
  • заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

  • освещение кухни, коридора и жилых комнат;
  • освещение туалета и ванной;
  • электроснабжение розеток жилых комнат и коридора;
  • электроснабжение розеток кухни;
  • электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

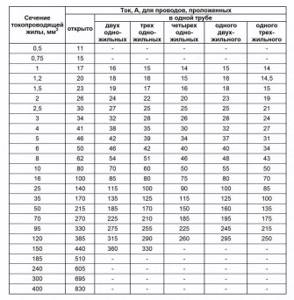

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

  • провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
  • провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
  • провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Разметка под электропроводку

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Монтжа открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

Схема электроснабжения

  1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
  2. Повороты кабелей должны выполнятся строго под углом 90°.
  3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
  4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
  5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
  6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
  7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
  8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
  9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
  10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
  11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
  12. Все металлические элементы и розетки должны быть обязательно заземлены.

Какова обычно схема электропроводки в частном дома

Схема электропроводки

Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:

  1. На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода СИП (за эту часть и за счетчик отвечает электроснабжащая организация).
  2. В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
  3. На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
  4. На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.
  5. В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
  6. Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
  7. В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.

Важно! При составлении плана электроснабжения необходимо учитывать тип питающей сети. Если у Вас 3-х фазная сеть то вводной кабель в дом должен иметь 5 мил, в случае однофазной запитки количество жил питающего кабеля должно быть 3.

После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

Как планировать проводку

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами, нужно составить схему.

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.

Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать электромонтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели

Где устанавливать выключатели

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка. Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Разметка помещения

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

  1. обычный строительный уровень;

    Уровень

  2. водный или лазерный уровень;

    Лазерный уровень

  3. строительный карандаш;

    Карандаш

  4. отбивочная нить;

    Отбивочная нить

  5. рулетка.

    Рулетка

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Важно! При разметке потолка учитывайте что в распределительную коробку будут сведены все кабеля от розеток и выключателей и вводные кабеля на розеточные группы и цепи освещения, поэтому при монтаже креплений для гофры необходимо просчитать сколько кабелей куда будут идти.

Штробление стен

Штробление стен

После выполнения разметки, при выполнении скрытого электромонтажа можно приступать к штроблению стен. Для этого потребуется либо угловая шлифмашина (болгарка) либо штроборез с пылесосом (для штробления без пыли):

Штробления без пыли

Изначально необходимо определится с глубиной штробы. Допустим Вы монтируется кабель в гофре диаметром 16 мм. В таком случае глубина и ширина штробы должна быть не менее 20 мм. Штробы прорезаются по заранее сделанной разметке.

Важно! Запрещается делать штробы под углом или же штробить несущие конструкции (ригели, несущие стены, плиты перекрытия и так далее).

Также на этапе штробления стен необходимо сделать отверстие под установку внутреннего распределительного щитка. Его размеры зависят от количества модулей. В большинстве случаев на каждом этаже должен монтироватся распределительный щиток на 24–36 модулей (в зависимости от количества комнат и количества бытовых приборов).

Высверливание отверстий под подрозетники и распределительные коробки

Высверливание отверстий

Для этого нам понадобится:

  1. Перфоратор;

    Перфоратор

  2. Коронка для подрозетников д68;

    Коронка

  3. Коронка для распределительных коробок д100.

Для высверливания отверстий включаем режим «сверление+бурение», вставляем необходимую коронку и высверливаем необходимое количество отверстий в заранее отмеченный местах.

Важно! При установке рядом нескольких розеток необходимо покупать соединительные распределительные коробки, прикладывать их к месту установки и только потом бурить отверстия. Поскольку в противном случае Вы потом не сможете установить розетки с накладками, которые устанавливаются под одну планку.

Монтаж кабельно-проводниковой продукции

Монтаж

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Какой тип кабельно-проводниковой продукции выбрать

Кабели

Здесь конечно нужно выполнять множество расчетов, но исходя из многолетнего опыта хотелось бы отметить:

  1. Для запитки цепей освещения необходим кабель 3х1ю5 мм² (ПВСнг, ВВГнг ШВВПнг).
  2. Для питания розеточной группы каждой из комнат кабель 3х2.5 мм².
  3. Для питания бытовых кондиционеров кабель 3х2.5 мм², если же его мощность больше 5 кВт тогда сечение кабеля необходимо увеличить до 4 мм².
  4. Для запитки электрической плиты и духового шкафа сечение кабеля должно быть не менее чем 4 мм².
  5. Для запитки котлов отопления (электрических), в зависимости от типа питания (однофазное или трехфазное) кабель должен быть от 4 мм2 до 35 мм² (в зависимости от мощности). В большинстве случаев производитель пишет рекомендуемое сечение и количество жил кабеля.

Важно! При прокладке кабельно-проводниковой продукции каждая розеточная группа должна быть подключена от отдельного УЗО (именно УЗО согласно требований СНиП). Также от отдельных автоматов должны быть подключены:

  • системы электрического теплого пола;
  • бойлеры;
  • стиральные машинки;
  • электрические стационарные обогреватели;
  • котлы отопления;
  • кондиционеры;
  • посудомоечные машинки.

Какой должен быть вводной кабель

Вводной кабель от счетчика к дому должен рассчитываться согласно номиналу вводного автомата (устанавливается после счетчика). Но в большинстве случаев достаточно вводного кабеля сечением 10–16 мм2 для 3-х фазной сети и 16–70 мм² при 1-но фазной питающей сети.

Разбивка потребителей на группы

Перед тем как сделать электропроводку своими руками потребуется проработать вопрос о разбивке имеющихся в доме потребителей на отдельные группы. Его своевременное и правильное решение поможет в достижении следующих целей:

  1. Снижение нагрузки на линейные отводы, используемые для подключения отдельных помещений в загородном доме.
  2. Удобство управления нагрузками (их оперативным включением и выключением) посредством отдельного линейного автомата.
  3. Возможность организации многоуровневой системы защиты линий с помощью нескольких УЗО с различными токами утечки.

Обратите внимание: Согласно тем же ПУЭ мощные потребители электроэнергии подключаются к индивидуальному линейному автомату, то есть классифицируются как отдельная группа.

К числу таких особых нагрузок в проекте электропроводки традиционно указываются:

  • Теплые полы.
  • Мощные кондиционеры.
  • Духовки и электроплиты.
  • Стиральные машины и другие бытовые потребители с мощностью до 10-ти киловатт.

Кроме того в самостоятельную группу выделяются розетки, установленные в помещениях с повышенной влажностью воздуха (в ванных комнатах, в частности или в подвалах и чердачных помещениях). Розеточные изделия в нескольких соседних жилых комнатах также могут объединяться в отдельную группу. Это же правило распространяется на все монтируемые в частном доме своими руками осветительные приборы (люстры, бра, элементы подсветки и т. п.), которые обычно разбиваются на две-три подгруппы.

Монтаж и расключение распределительной коробки

Коробка

После монтажа кабельно-проводниковой продукции можно монтировать распределительные коробки в заранее вырезанные отверстия. Для их надежной фиксации необходимо применять алебастр, который очень быстро схватывается, после чего можно выполнять расключение.

Расключение выполняется 3-я способами:

  1. Пайка.

    Пайка

  2. Сварка.

    Сварка

  3. Клеммное соединение (зажимы WAGO).

    Зажимы

Важно! Расключение в распределительной коробке лучше делать с помощью цветовой маркировки кабелей (синий к синему, коричневый к коричневому, желто-зеленый к желто-зеленому). Это позволит не перепутать фазу с землей или заземлением. При этом коричневый (белый) провод — это фаза, синий (черный) — ноль, желто-зеленый — земля.

Монтаж и сборка распределительного щитка

Щиток

После прокладки кабельно-проводниковой продукции, монтажа и подключения распределительных коробок можно приступать к монтажу распределительного электрического щитка.

На сколько модулей нужно устанавливать щиток

Модули щитка

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

  1. 3 комнаты.
  2. Кухня;
  3. Корридор;
  4. Бойлер;
  5. Стиральная машинка;
  6. Система теплый пол в 3-х комнатах и кухне;
  7. Электрическая плита;
  8. 4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

  1. 5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
  2. 14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
  3. 1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Важно! При расключении распределительного щита фазные (коричневые) провода должны иди через автоматы или УЗО, нулевые (синие) должны собираться на нулевой шине и желто-зеленые тоже должны подключатся на 2-й нулевой шине).

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один – входной – устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком.

Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Если расчетная нагрузка меньше 15 кВт, входной автомат ставят на 25 А. Соответственно подбирается и счетчик. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление.

Если хотите, можно побороться, если нет – выбирайте счетчик и автомат в корпусе с повышенной пыле- и влагозащищенностью – класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше – IP-44, соответственно будет ниже и цена.

Какой провод использовать для проводки в доме

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Лучше использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая – нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса.

После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

    Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл. проводки, то она может состоять из:
  • монтажных коробок;
  • розеток;
  • любых видов выключателей;
  • переключателей;
  • кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат – искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.

Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь. Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры.

Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
