Варианты усилить каркас перегородки из гипсокартона

Надежное перекрытие в каркасном доме позволяет расширить архитектурные возможности при его проектировании. Выбирая определенного типа деревянные балки, можно выполнять строительство дома из каркаса с большими залами и панорамными окнами. «АртСтрой» обычно составляет индивидуальный проект жилья, если заказчику требуется безопорное перекрытие площадей значительных размеров. В предлагаемом видео руководитель компании Андрей Игнатов рассказывает об одном из таких объектов.

С чего начать

Прежде чем начать строительство каркаса, необходимо сделать обвязку фундамента. Однако прежде всего необходимо проверить, все ли сделано ровно на предыдущем этапе строительства. Речь идет в первую очередь о ровности фундамента, на который будет ложиться обвязка. Геометрия фундамента проверяется так: сперва горизонтальная поверхность, а затем углы. Вся поверхность фундамента должна лежать в одной плоскости, допускается отклонение не более 1 см. Проверить плоскость можно, используя строительный лазер.

Проверяем ровность фундамента

Если у вас перепад получился более 1 см, необходимо ту сторону, которая оказалась ниже, подмазать цементом до нужного уровня. Чтобы не делать опалубку, раствор цемента берем более плотным и просто аккуратно наносим сверху.

Выравнивание углов также можно исправить с помощью дополнительного цемента, однако придется делать опалубку.

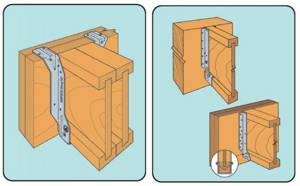

Крепление обвязочного бруса уголками

Когда фундамент выровнен, кладем обвязку. Обвязка нужна для фиксации на нее каркаса будущего дома. О том, как выполнить обвязку каркасного здания, мы подробно рассказывали в нашей статье здесь.

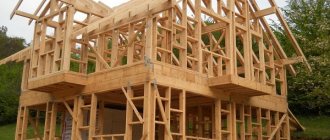

Каркасный дом

Традиционный каркасный дом строят в несколько этапов. На ленточное, плитное или свайное основание укладывают обвязочный брус. На него крепят стойки, связывают конструкцию воедино верхней обвязкой и укосинами.

В пространство между стоек укладывают утеплитель. Как правило, это базальтовая вата. Она не горит, имеет низкую теплопроводность, достаточную прочность, экологически безопасна. Теплоизолятор защищают пароизоляцией со стороны отапливаемого помещения, гидро- и ветрозащитой – снаружи.

Внешнюю и внутреннюю отделку выполняют обшивочными листами, декоративными панелями.

Возведение каркасного дома обычно не превышает 2-3 месяцев. Все операции по раскрою, заготовке, монтажу и креплению материалов проводятся на строительной площадке.

Возможно воплощение индивидуальных проектов, разработанных застройщиком, с оригинальной планировкой и оформлением внутреннего пространства.

Способы строительства деревянной основы

Строительство каркаса может происходить разными способами. Некоторые собирают поочередно стены на земле, и только потом устанавливают их вертикально. Другие сразу ставят каркас стен, потом утепляют его, изолируют и обшивают. Третьи делают каркас всего здания, включая крышу, и только после этого начинают делать слои стен. Вы можете выбрать любой, удобный для вас способ, мы же остановимся пока только на возведении каркаса.

Каркас дома с крышей

Основой любого каркасного здания является древесина. К ее выбору необходимо подойти со всей ответственностью. Это может быть доска, брус технической обсушки, брус естественной влажности и клееный брус. Наиболее предпочтителен клееный брус – он не рассыхается, не теряет свой формы, устойчив к деформации. На втором месте идет брус технической сушки. А натуральная доска или брус естественной влажности при возведении каркаса при высыхании могут изменить свою форму и потрескаться, что скажется на качестве жилья.

Не забудьте обработать все деревянные элементы каркаса пропитками – огнебиозащитой. Это защитит ваш каркас от жучков и сделает жилье более безопасным.

Сложные каркасные элементы

Для каркасного дома подходят различные сорта древесины, но лучше остановиться на хвойных породах. Смола, выделяемая сосной, создает дополнительную защиту от насекомых, и наполняет сам дом приятным хвойным ароматом. Кроме того, отлично подходят для монтажа каркаса дуб, ясень и другие твердые сорта. Сечение бруса должно быть 150/150 мм или 150/200 мм.

Отсутствие вентиляции

Вентиляция приточного типа – дорогое удовольствие, но жизненно необходимое в домах каркасного типа. По санитарным нормам в жилых комнатах воздух подлежит полной замене не реже 1 раза в час. В противном случае будет наблюдаться ухудшение самочувствия, вызываемой излишком углекислого газа и нехваткой живительного кислорода. Ведь каркасный дом работает по принципу термоса.

К тому же в каркаснике, собранном из OSB, минваты и различных пенопластов, ПДК воздуха превышено по фенолу и иным не слишком полезным для здоровья элементам. Помимо этого, недостаток вентилирования повышает влажность в помещении. В результате происходит запотевание стёкол и появление плесени.

Полезное: Сколько нужно денег чтобы построить дом

В некоторых комнатах в доме нужно установить клапаны вентиляции, или же устанавливать окна с режимом микропроветривания или оснащённые щелевыми клапанами вентиляции. На кухне и в сантехническом узле нужно смонтировать вентиляцию вытяжного типа. За границей каркасники, в которых постоянно живут люди, почти не возводят без приточной и вытяжной вентиляции, оснащённой системой эффективной рекуперации.

Все внимание – на углы

При сборке деревянного каркаса надо особое внимание уделять углам, которые собираются по каркасной технологии. От качества крепления углов зависит надежность будущей постройки. Именно поэтому традиционно строительство каркасного здания начинается с возведения угловых стоек.

Угловая стойка каркаса дома

Если в нижней обвязке угловой брус крепился с помощью анкеров и гвоздей, то при возведении каркаса угловые элементы должны соединяться с использованием металлических уголков и саморезов по дереву. Лучшего всего остановиться на усиленных оцинкованных уголках, не поддающихся ржавчине. Монтаж каркаса далее зависит от того, с помощью чего крепился обвязочный брус.

Расположение стоек в каркасном доме

Если использовался нагель, то необходимо высверлить в торце стойки отверстие нужного диаметра, чтобы нагель был плотно зафиксирован в нем. Делаем глубину высверленного отверстия больше длины нагеля примерно на 1-1,5 см. Устанавливаем вертикальные стойки каркаса, которые необходимо укосинами. Данные укосины чаще временные, они снимаются после установки других частей. Без укосин работа не может быть продолжена, так как будет риск уклона бруса или сдвоенных досок, если были использованы они. Укосины предотвратят скос в ту или иную сторону, при этом угол приобретет устойчивость.

Угловые элементы каркасного дома

Если в качестве угловых стоек вы брали не брус, а сдвоенные или строенные доски, их перевязку проводят различными способами.

Важно: обратите внимание на качество бруса, он должен быть ровным, не перекрученным. Доску лучше брать обрезную из центральной части.

Варианты соединения каркаса

Вариант перевязки угловых трех досок, который используется чаще всего, следующий: первая доска ставится вертикально. Она должна образовать собой одну из сторон угла. Остальные две доски выставляются перпендикулярно по отношению к первой. С помощью саморезов по дереву производится крепление досок, также можно использовать гвозди.

Вариант угловых стоек из бруса или досок

Не забывайте во время работы производить замеры и проверять правильность установки углов.

Технологическая схема возведения

Для строительства хорошего сооружения и недопустимости огрехов нужно ознакомиться с технологией строительства каркасных домов. Особенно если планируется строительство своими силами.

В настоящее время есть всего 2 досконально разработанные технологические схемы возведения каркаса:

• балун, стойки устанавливаются на весь дом и на полную высоту здания;
• платформа, полы этажа монтируются раздельно, а установка стеновых конструкций производится непосредственно на них.

Установка вертикальных стоек и горизонтальных перемычек

После установки угловых стоек, необходимо выставить и другие вертикальные стойки каркаса. Шаг между стойками должен быть 60-100 см. В качестве стоек используется брус 150/150 мм или 150/200 мм. Такой размер оптимален для укладки утеплителя.

Элементы каркаса дома

Для того, чтобы выбрать шаг между стойками, необходимо соотнести расстояние между вертикальными стойками каркасного дома с размерами отделочных плит и панелей, которые предусмотрены в проекте вашей постройки. Большинство отделочных плит обладает шириной 1200 мм, поэтому лучше всего делать шаг стоек 60 см. Облегчит строительство кратность размерам панелей отделки размерам оконных проемов.

Элементы каркаса каркасного дома с оконным проемом

Вам придется устанавливать дополнительные стойки в местах соединения облицовочных плит, если ширина панелей отличается от размера между осями стоек.

Важно: все железные элементы перед использованием смажьте маслом, что убережет их от ржавчины. Известно, что древесина начинает быстрее портиться в местах соприкосновения с необработанным металлом.

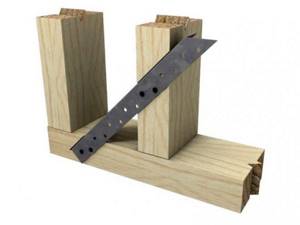

Для закрепления каркаса в нужном положении и усиления его жесткости, установите во время сборки временные раскосы. Лучше на каждую вертикальную стойку поставить по 2 или более укосины.

Установка временных укосин к каждой стойке

После возведения угловых и рядовых стоек, необходимо дополнительно укрепить их горизонтальными перемычками. Перемычки выполняют сразу несколько функций:

• закрепляют каркас, увеличивая его жесткость
• минимизируют изгиб стоек
• разделяют утеплитель типа минеральной ваты, поддерживая верхний лист
• являются основой для крепления внутренней и внешней обшивки каркасного дома

Горизонтальные перемычки в каркасе

Иногда горизонтальные перемычки рекомендуют крепить гвоздями, вколоченными под углом. Однако этот способ чреват трещинами в брусе и перекосом стоек во время забивания гвоздей. Используйте уголки.

Схема обвязки и каркаса из бруса

После возведения каркаса производится сборка верхней обвязки. Она соединяет все стены в одну конструкцию.

Неправильный выбор пиломатериала

Каркас дома изготавливается чаще всего из древесины. Но большая часть реализуемого пиломатериала, обладает так называемой естественной влажностью, т. е. он попросту сырой. В особенности это относится к брусу, продаваемому осенью, почти все пиломатериалы, заготовленные зимой, уже проданы и в магазины приходит только что заготовленная слегка подсушенная в процессе доставки и хранения древесина.

Главными ошибками каркасного домостроения на данной стадии являются:

• применение недостаточно сухих заготовок;
• использование досок и бруса недостаточного сечения, не способного выдерживать нагрузки, возникающие при эксплуатации.

Применение невысушенных заготовок приводит к плохим результатам: усыханию с появлением зазоров и искажению размеров конструкций, помимо этого в процессе усушки пиломатериал зачастую скручивает и деформирует. При усушке деревянного бруса размеры его могут измениться на 5-10% поперёк волокон и по волокнам около 0,1-0,2%.

Значит, если для каркаса использовался брус сечением 15 см естественной влажности с заполнение каркаса утеплителем из минваты, то спустя год щели между ним и каркасом могут достигнуть размера в 1 см. А если в процессе усушки произошла деформация бруса, он может, например, провернуться вокруг своей оси до 15 градусов и даже больше. Конструкционные крепления может вырвать, а обшивка из листовых материалов будет также выворочена. Помимо этого, такие зазоры снижают теплоизоляцию дома и способствуют усилению вибраций.

Чтобы предотвратить развитие таких процессов для каркасного домостроения лучше применять древесный материал, высушенный в специальных камерах. Либо закупать и выдерживать его на складской площадке на протяжении как минимум одного лета перед использованием.

Другая ошибка – недостаточное сечение заготовок. Сечение обрезных досок в каркасе должно составлять не менее 15×4 см. Дома, возведённые из более тонких материалов, не обладают достаточной прочностью и попросту опасны.

Определение повреждений

С помощью стамески легко определить степень испорченности нижнего закладного бруса принять решение о его полной или частичной замене. Если остриё входит в древесину легко, а при движении стамески раскрывается трухлявое нутро, то вердикт один – менять немедленно. Обойдя всю конструкцию, этим методом проверяют все участки дома.

Возможно, порча имеется на одном из них, и тогда устраивать полномасштабный ремонт каркасно-щитового дома нецелесообразно – можно просто устранить некоторые участки, заменив их на новые.

Инструменты и материалы для ремонта

К выбору древесины следует подойти ответственно – она должна быть без видимых дефектов, и перед работой рекомендовано пропитать её всевозможными защитами и пропитками. Итак:

• Брус 150 мм в сечении, если есть возможность использовать размер больше, то это будет замечательно – каркасный дом получит ещё большую устойчивость.
• Скобы. Они будут нужны для фиксации узлов.
• Пила. При большой замене нужно использовать бензиновую, а малые участки обойдутся болгаркой или дисковой.
• Домкраты. Грузоподъёмность не должна быть меньше пяти тонн.
• Стамески, молотки, топоры.
• Инструмент для кладки фундамента или сварочный аппарат для резки свайного металлического ростверка.
• Гвоздодёр.

В процессе утепления и гидроизоляции потребуются соответствующие материалы.

↑ Выстилаем пол, изготовленный из дерева

К обвязке свайного фундамента относят начало выстилки полов, сделанных из дерева. Её делают из брусьев размером 150×150 мм либо 150×200 мм. На это влияет толщина стены и размер промежутка между сваями. Если расстояние очень большое, брус лучше брать толстым. Указанный момент избавит от провисаний.

Чтобы фундамент оставался жёстким, нужна обвязка. Также она используется при ровном распределении нагрузки на основание и является опорой полу.

Для беспрепятственного собственноручного осуществления обвязки выполняют такую процедуру:

1. Доски выкладывают по периметру фундамента, проверяют диагональ и величину стен. Эта стадия включает в себя точную и окончательную разметку стен в соответствии с утверждённым проектом. Обращайте внимание на гидроизоляцию. Её выкладывают под обвязку в качестве рубероида.
2. Теперь отмечается место, где соединяются доски, которые должны находиться на свае. Это уязвимые места, им нельзя провисать.
3. Брус соединяется с напуском примерно в 20-30 см. С торца мастер вырезает «замки».
4. Почти таким же методом происходит соединение углов.
5. При использовании шпилек и болтов брус соединяется с фундаментом. Высверливают зазоры в оголовке фундамента и непосредственно в доске. Чтобы дальнейшая укладка была комфортной, производят углубление гаек со шпильками либо головок болтов. Линии соединения прибиваются при помощи гвоздей, размер которых составляет 200 мм либо 150 мм. На него влияет величина досок.
6. После того, как периметр будет готов, начинаем обвязывать фундамент под внутренними стенами помещения из каркаса. Подобным способом прикрепляют и брус к ранее выложенному наружному. Чтобы усилить эффект, также пользуются крепёжными уголками из металла.

К укладке каркасного пола приступают после обвязки фундамента помещения.

Одинарный каркас уже в прошлом?

Логичный вопрос, раз многослойные конструкции предоставляют потребителю столько преимуществ. Тем не менее, в обозримом будущем отказываться от проверенных веками традиционных одинарных систем вряд ли стоит. Дело в том, что каркасные технологии имеют солидный арсенал правильных решений. Каждое из них должно выбираться на основе анализа многих факторов: требований к комфорту, допустимых объемов начальных вложений или сроков окупаемости и т.д.

Например, если дом возводится в регионе с мягким климатом или вас не пугают его энергетические потери на уровне 60–100 кВт/м2, компенсируемые типовым автономным отоплением, то с различными объемными каркасами связываться выйдет себе дороже. С другой стороны, стандарты теплоэффективности ограждающих конструкций постепенно ужесточаются. Их пересмотр осуществляется в среднем каждые 5 лет. Поэтому, если хотите идти в ногу со временем или «вообще не платить» за отопление, то технология каркасного дома ДОК, 3-D и т.п. – ваше все.

Однако, выбирая подобные нестандартные решения, следует учитывать, что:

• их реализация потребует несколько больших трудозатрат и безупречной сборки конструкций;
• вложения в материалы окажутся уже гораздо более значительными. Например, сборка двойного объемного каркаса потребует в два раза больше доски и утеплителя. А ведь они являются основными пунктами в расходах на закупки стройматериалов для возведения любого каркасника;
• получить действительно энергоэффективный или пассивный каркасный дом, возможно, но только при комплексном подходе к вопросу его возведения. Толстые многослойные стены и перекрытия должны дополняться самыми современными оконными и вентиляционными системам, а общая архитектурная компоновка должна быть выполнена профессиональным разработчиком.

Указанные факторы отражаются на окупаемости дополнительных вложений в строительство, которая вполне может растянуться на 10-20 лет. Об этом не стоит забывать, решая, какой тип каркаса выбрать для строительства своего дома.

↑ Полы из каркаса

На данной стадии рекомендуется обратить особое внимание на все относящиеся к помещению коммуникации. Это канализация с водой. Газ и электроэнергия проводятся позднее. Однако, если это сделать сразу, – в дальнейшем станет меньше проблем.

Далее сверху обвязки устанавливаются лаги. Рекомендуется работать с досками размером 100×150 мм или 100×200 мм, когда размер промежутка между опорами примерно 4 метра. Не запрещено сшить две доски по 50×150 мм или 50×200 мм.

Когда расстояние до 3 метров, работают с брусом размером 50×150 мм. А ещё лучше брать доски 50×200 мм.

Монтировать лаги не представляет трудностей. Однако существуют некоторые особенности:

1. Величина промежутка между лагами влияет на размер утеплительного материала. Если применяется минеральная вата с величиной листов 100×60 см, величину промежутка между брусьями делают на пару-тройку сантиметров меньше ширины самого утеплителя (около 57-58 см).
2. С использованием крепёжных уголков и гвоздей прикрепляют лаги. Их монтаж производят на 5 см меньше, но никак не на уровне обвязки. Это делается, чтобы к перпендикулярно закреплённым брусьям вошла дополнительная доска 50×200 мм или 50×150 мм. На величину влияет размер применяемого бруса, что даст возможность перекрыть существующие зазоры по периметру.

Между лагами прибивают доску, чтобы увеличить жёсткость пола в помещении из каркаса. На размер бруса влияет величина лаг. В основном, это 50×200 и 50×150 мм.

↑ Утепление и защита конструкции от попадания влаги

Выполните следующие действия:

1. Закрепите доску, размер которой составляет 150×25 или 100×25 снизу перпендикулярно лагам пола или подобную им. Чаще всего это делается впритык. Однако в случае жёсткого закрепления лагов достаточно и через каждые 40-60 см. Рекомендуется доску прикрутить при помощи саморезов.
2. Гидроизоляционную мембрану прибивают сверху на лаги и зафиксированную доску.
3. Между лагами набивается утеплитель сверху гидроизоляции. Климатический пояс влияет на толщину слоя. Его размер равен, как правило, 15-20 см.
4. Утеплитель укладывается таким образом, чтобы каждая стыковка перекрывалась следующими слоями.
5. Сначала пароизоляцию, потом – OSB плиту или фанеру натягивают сверху утеплителя. Можно просто крепко сшить доску.

Имейте в виду, что гидроизоляция и пароизоляция монтируются с напуском, следуя определенным правилам. Нужно избегать образования влаги внутри утеплителя и снаружи. Утеплитель набивается плотно, исключите образование щелей.

↑ Крыша каркасника

Установка крыши для каркасного здания менее трудоёмкая, чем для блочного или кирпичного дома. Крепёж крыши к стенам выполняется проще.

↑ Стропильная конструкция и кровля

Стропильное сооружение каркасного дома устанавливают поэтапно:

1. Крайние опоры устанавливают под стропила и конёк. Пазы для упора на лобовую доску в них выбираются заранее.
2. Устанавливают по натянутому между крайними опорами шнуру средние коньковые стойки. Крепятся они укосинами, которые потом убирают.
3. На стойки укладывается коньковый брус 5х20 см. Чтобы сечение не чувствовало изгибающих нагрузок, брус стыкуют над опорами.
4. Размечаются места, где будут крепиться стропильные ноги.
5. Стропила нарезаются по шаблону. Их монтируют, опирая на деревянный брус на внутренней поверхности наружной стены и на коньковый брус.
6. Усиливают конструкцию, сооружая под каждую наклонную балку опору, а также ветровые подкосы стропил для увеличения прочности стропильного сооружения по оси конька под две соседние стропильные ноги.
7. Внизу стропил прикручиваются карнизные планки.
8. Гидроизоляцию из плёнки расстилают параллельно свесу, начинают укладку снизу вверх. Обязателен стык внахлёст, не меньше 8-10 см. Гидроизоляцию закрепляют степлером, провис плёнки между стропилами до 2 см.

Устанавливают контр обрешётку. Бруски для неё имеют сечение 4х5 см, они обеспечат кровельному «пирогу» вентиляцию. Контр рейки между кровлей и гидроизоляцией создадут пространство, где будет «гулять» воздух. Поверх контр обрешетки укладывают доски обрешётки 2,5х10 см с шагом 25-30 см. Шаг подбирают в соответствии с длиной волны профиля металлочерепицы. Элементы из дерева прибиваются гвоздями.

Дальше – установка водостока и кровельного материала, обычно это металлочерепица:

1. Для желобов водосточной системы к карнизной доске крепят крюки, делая уклон в сторону водосточных труб.
2. Без закрепления выкладываются первые 4 листа металлочерепицы. По торцу и краям карниза листы выравниваются, прикручиваются саморезами. С помощью резиновых прокладок в нижнюю часть волны крепятся метизы.
3. Монтируют коньковые и ветровые планки.

↑ Преимущества построек по каркасной технологии

Дом на каркасе не нуждается в укреплённом заглубленном фундаменте. Достаточно возвести ленточный или свайный фундамент в полметра и передача почве нагрузки от дома обеспечена. Свайными основаниями могут стать заглубленные в грунт бетонные, металлические либо железобетонные стержни. В чём их преимущества:

• быстрота установки;
• либо полное отсутствие, либо малый объём земляных работ;
• временной промежуток между завершением монтажа основания и дальнейшим возведением каркаса.

Исключение составляют фундаменты из ростверка и монолита. При возведении такого основания ждут, пока бетон наберёт прочность, а это – 10-15 дней. Ждать 4 недели для начала выполнения установочных работ не обязательно, ведь монтаж каркаса выполняется постепенно.

Каркасный дом вполне реально построить за 2-4 месяца. Возведение каркасника относят сегодня строители к самому практичному и дешёвому способу приобретения собственной недвижимости. А если дом будет строиться своими силами, то и затраты существенно уменьшатся.
