Каркас из бруса: технология обустройства нижней и верхней обвязки


Собрать на своем участке каркас из бруса может любой человек, имеющий начальные навыки обращения с бытовыми инструментами. Исходя из этого, каркасное строительство становится все более популярным среди частных застройщиков и строительных компаний, специализирующихся на возведении домов, коттеджей и хозяйственных объектов. Изначально каркасное жилье считалось временной постройкой. Но время показало, что такие сооружения являются не только недорогими, но и довольно практичными.

Преимущества каркасного строительства

Несмотря на приверженность населения нашей страны к капитальным сооружениям, все большее количество застройщиков останавливают свой выбор на каркасных строениях.

Возможности каркасной технологии довольно широки.

Используя брус и щиты, можно за короткий промежуток времени собирать жилые дома, коттеджи, сараи, склады, гаражи и беседки закрытого типа.

Основные достоинства у строений, сделанных из бруса своими руками, следующие:

  1. Доступная стоимость. В строительстве используются материалы, имеющие небольшую цену. Кроме того, нет необходимости в аренде подъемного оборудования и привлечении наемной рабочей силы.
  2. Высокая скорость возведения. При строительстве каркасных домов используется минимальное количество комплектующих. Поскольку каркасная конструкция не дает усадки, двери и окна можно устанавливать сразу после возведения стен.
  3. Высокие теплоизоляционные качества. Качественный утеплитель, уложенный в каркас, намного эффективнее натуральной древесины. Это позволяет сделать толщину стен и фундамента минимальной.
  4. Презентабельность. Обшить стены и покрыть крышу строения можно любым из существующих отделочных материалов.
  5. Долговечность. Применение антипирена и антисептика надежно защищает древесину от огня и паразитов. Это позволяет эксплуатировать каркасное строение 50 и более лет.
  6. Практичность. Легкость конструкционных деталей дает возможность создания самых сложных архитектурных конструкций.

Вполне понятно, что желание иметь на своем участке одно или несколько каркасных строений присуще многим владельцам земельных наделов.

Каркас или профилированный брус

Даже при наличии денег, построить на 20 сотках Зимний дворец вряд ли удастся. Ведь любой выбор технологии подразумевает компромисс: в каждой есть как достоинства, так и недостатки.

Достоинства обоих вариантов:

  • малый вес конструкции;
  • высокая степень работ выполненных в заводских условиях;
  • небольшие трудозатраты и затраты на строительную технику;
  • высокая скорость сборки дома;
  • возведение дома не зависит от сезонных условий.

Каркасные дома: за и против

Достоинства каркасных домов

К достоинствам каркасных домов относятся:

  • если все сделано правильно, то – идеальная теплоизоляция дома;
  • скрытые внутри стен коммуникации;
  • лёгкая внутренняя отделка, что положительно сказывается на её стоимости;
  • сейсмоустойчивость (это достоинство может показаться удивительным; хотя, если вспомнить, что причиной упадка Смоленского княжества было землетрясение, желание сбрасывать это достоинство со счетов может пропасть).

Недостатки каркасных домов

Идеальных технологий не бывает. К недостаткам каркасного домостроения можно отнести следующее:

  • дом потребует ухода: антипирены и антисептики со временем теряют свои качества;
  • высокие требования к вентиляционной системе, что является следствием хорошей теплоизоляции (открытой форточкой не обойтись – это может быть сложная система, в которой отходящий воздух подогревает воздух входящий);
  • необходимость тщательного соблюдения технологии в процессе сборки дома: так же, не бывает хирургической операции на 50%, аналогичный подход следует применить и для оценки строительства жилья.

Дома из профилированного бруса

Достоинства домов из профилированного бруса

К достоинствам домов из профилированного бруса, безусловно, относятся:

  • экологичность, хотя и есть одно «но»: брус всегда обрабатывается (существуют противопожарные и биозащитные пропитки, без которых обойтися нельзя);
  • малые теплопотери; здесь ничего нового: 20 сантиметров дерева сопоставимы с кирпичной кладкой в 70 сантиметров (технология профилированного бруса сделана для минимизации затрат на отопление: выступы и пазы, конечно, помогают в точности монтажа, но есть у них и другая задача – в строительстве это называется убрать «мостики холода»);
  • как ни странно, но есть частый и достойный довод: «У бабушки дом был деревянный» – здесь и доверие опыту предков, и поддержка традиций, и ностальгия.
  • строительство дома из профилированного бруса обойдётся дешевле постройки каркасного дома.

Недостатки домов из профилированного бруса

Древесина – проверенный веками природный материал. Однако, она обладает не только преимуществами, но и некоторыми недостатки:

  • горючесть;
  • дерево может заболеть: грибок, плесень, древоточцы (потребуются профилактические меры, не очень частые – раз в 10 лет вполне сойдет);
  • монтаж дома из профилированного бруса не предполагает сразу отделочных работ: потребуется время на усадку дома;
  • появление трещин в массиве бруса неизбежно – это свойство древесины, такое же, как наличие сучков;
  • коммуникации в стены из бруса не спрячешь: нарушать несущие конструкции нельзя.

Технология каркасного строительства

Как правило, для возведения каркасных домов используется брус 100х100 мм. В случае возведения многоэтажных сооружений его сечение может быть увеличено до 150х150 мм или 200х200 мм. Для поперечин используется брус прямоугольного сечения или доска. Детали каркаса изготавливаются из сосны, ели, кедра или лиственницы.

Наиболее часто в строительстве применяется обычный массивный брус. Этот материал относительно недорогой и простой в обработке. Но у обычного бруса есть существенный недостаток: он очень реагирует на перепады влажности воздуха. Если использовать в строительстве брус естественной влажности, то через несколько месяцев он может покрыться трещинами и искривиться.

Более практичным является клееный брус. Его изготавливают из хорошо просушенных досок. Доски располагают волокнами в разном направлении и склеивают. Такие изделия не реагируют на сырость и давление. Единственным их недостатком является пониженная паропроницаемость из-за использования клея.

При проведении строительства используются следующие технологии:

  1. Вертикальная. Сборка сооружения проводится поэтапно. Сначала устанавливаются стойки, затем закрепляются поперечины и верхняя обвязка. Данная технология предполагает высокую точность работы и контроль вертикальности стоек.
  2. Горизонтальная. В этом случае проводится предварительная сборка отдельных модулей на земле. После сборки они поднимаются рычагами, лебедкой или упорами и устанавливаются в нужное место.

Для сборки каркасных домов необходимо подготовить оборудование и инструменты.

Сравнению стоимости

Ценообразование каркасных домов

Каждый хозяин ищет такой вариант дома, который будет но только тёплым и надёжным, но и обойдётся дешевле других. Рассмотрим из чего же складывается ценообразование на каркасные дома.

Будет приведён расчёт для дома площадью 46 м2:

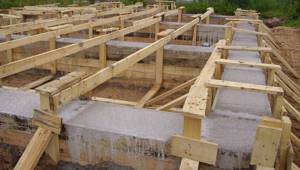

Любой дом начинается с фундамента. Сейчас для сборного дома можно ставить ленточный фундамент или столбчатый. Сборный дом весит меньше, чём брусовой, поэтому массивный фундамент для него но требуется. Столбчатый фундамент представляет собой опоры, которые установлены на расстоянии от двух метров друг от друга. Чем больше и выше дом, тем больше оснований потребуется. У такого фундамента есть преимущество: всегда можно будет попасть под дом и там не будет скапливаться вода. Такой тип фундамента хорошо подойдёт для той местности, где трудно вывести воду от места стройки дома. Ленточный фундамент является более классическим и часто используемым вариантом, но он будет и более дорогим. Если столбчатый фундамент обойдётся в 30-50 тыс. руб., то ленточный начинает свою цену от 50 тыс; Каркас дома. Это основной этап постройки. Каркас состоит из стен из древа, внутренней и внешней отделки. Стоит сразу сказать о том, что для постройки хорошего каркасного дома нужно использовать утеплитель

Если стоимость возведения каркаса будет 100000 рублей, то столько же придётся потратить на утепление и внутреннюю отделку дома. Вариантов для утепления и отделки великое множество; Важной частью постройки дома является возведение крыши. Для сборного дома возводится деревянное основания, которое необходимо утеплить и провести гидроизоляцию

Покрыть крышу можно металлочерепицей или мягкой черепицей тигола или шинглис. Стоимость возведения крыши для дома примерно составляет от 80 — 120 тыс. рублей. Самый дешёвый вариант покрытия — металлочерепица — от 90 тыс. рублей; Снаружи сборные дома обшиваются цементно-стружечными плитами, но в таком виде оставить дом нельзя. Дешевле и практичнее обшить его сайдингом. Сейчас на рынке существует большое разнообразие этого материала: представлены любые цвета, формы и размеры. Виниловый (он дешевле) сайдинг для нашего дома обойдётся в 40 — 60 тыс. рублей. Если хочется, чтобы дом был похож на брусовый, то можно использовать блок-хаус для отделки стен. Это покрытие выполнено из натуральной древесины и довольно просто устанавливается. Стоимость отделки составляет от 80 тыс. рублей. Не стоит забывать о том, что дерево менее долговечно, чём пластик. Такое покрытие придётся красить и обрабатывать от плесени; Электропроводка и водоснабжение. Специально укажем этот пункт, потому что работы по освещению и проведению в дом воды должны осуществляться до начала внутренней отделки. Минимальная стоимость работ составляет 60 тыс. рублей: при наличии колодца или скважины на территории; Если планируется проводить в доме отопление, то трубы частично размещают внутри стен. Посчитать стоимость довольно сложно, так как виды отопления бывают разные: печное, котёл на дровах, газе, воде, камин; Внутренняя отделка дома. Начинают отделку с возведения гипсокартонных стен. Далее можно использовать любой доступный материал: обои, плитку, пластиковые панели, деревянные облицовки. Сравнительная характеристика каркасных домов по их стоимости, в зависимости от размера

Инструменты и материалы

Древесина является довольно простым в обработке материалом. Но чтобы получить ровные и чистые срезы, нужно работать острым, исправным и обслуженным оборудованием.

Для работы потребуется:

  • ножовка по дереву;
  • рулетка;
  • рубанок;
  • строительный уровень;
  • молоток;
  • угольник;
  • шуруповерт.

Этот перечень вполне можно расширить. Чем больший набор инструментов будет в распоряжении мастера, тем легче пойдет работа.

Перед началом стройки необходимо обзавестись такими материалами и приспособлениями:

  • брус 100х100 мм;
  • брус 50х100 мм;
  • минеральная вата;
  • анкерные болты;
  • саморезы;
  • гвозди;
  • гидроизоляционный материал;
  • щиты;
  • вагонка;
  • сайдинг;
  • антисептические препараты;
  • антипирен;
  • стальные уголки.

Основой для расчетов строительных материалов является схема дома.

На схеме подробно отображается размещение:

  • стоек;
  • обвязок;
  • поперечин;
  • укосин;
  • оконных и дверных проемов;
  • лаг;
  • стропил;
  • отделочного и кровельного материала.

После закупки материалов и подготовки инструментов можно приступать к работе.

Нюансы зданий из бруса

Для строительства используется пиломатериал нескольких типов:

  • пиленый с прямоугольным сечением. Представляет собой бревно, распиленное на брусья определенных размеров;
  • профилированный. Грани снабжены выемками и пазами, облегчающими сборку;
  • клееный. В процессе производства отходы древесины под высоким давлением склеиваются в единую конструкцию. В готовом брусе волокна имеют разную направленность, что значительно повышает прочность и устойчивость к усадке. Соединение может производиться только паровой обработкой или с использованием клея. Клееная модификация считается наиболее прочной и надежной, но имеет более высокую цену.

К преимуществам бруса относят

  • экологическую чистоту. В процессе производства даже клееной модификации используется минимум клея. Соединение происходит за счет пара высокого давления;
  • снижаются расходы на внутреннюю или внешнюю отделку. Достаточно обработать поверхности антипиренами, покрыть лаком. И можно жить с максимальным комфортом;
  • практически не требуется дополнительное утепление минватой, стены «дышат» благодаря отсутствию гидро- и пароизолирующих мембран;
  • минимальная нагрузка на фундамент. Если не запланирован подвал или подземный гараж, достаточно ленточного мелкозаглубленного. На слабых, пучинистых почвах обустраивают свайное или винтовое основание.

Но говорить только о преимуществах в отношении дома из бруса несправедливо.

Необходимо отметить и недостатки

  • длительные сроки усадки. Эксперты говорят, что от момента перекрытия крыши до отделки должно пройти не менее года-двух. Время на усадку несколько сокращается в случае использования клееного бруса. Здесь будет достаточно полугода;
  • сложности с выбором теплоизолирующих материалов. Не рекомендовано использование пенопласта и пенополистирола. Они не пропускают пар, но и не задерживают холодный воздух. В результате здание становится аналогом термоса или парника. В качестве утеплителя рекомендуется использовать только минеральную вату;
  • в процессе усадки в стенах могут образовываться трещины и щели, если исходный материал не был достаточно просушен. Собственнику здания придется периодически конопатить стены, чтобы не думать, откуда берутся мостики холода;
  • неустойчивость к огню. Древесина — любимая «пища» пламени. Антипирены — препараты, увеличивающие сопротивление огню — не устраняют угрозу возгорания полностью. Они только дают владельцу несколько дополнительных минут для эвакуации и выноса ценного имущества.

Некоторая часть недостатков нивелируется при использовании клееной древесины. Но, одни недостатки устраняются, другие добавляются, и о них необходимо знать:

  • качество материала полностью зависит от совести производителя. В оригинальной технологии склеивание волокон производится под воздействием пара, давления и собственных клеевых смол, находящихся в древесине. Производитель, желая ускорить процесс создания, может добавлять химические клеи. Такой брус уже не относится к экологически безвредным. К тому же неизвестно, как подобный материал будет «вести себя» через годы эксплуатации;
  • клееный пиломатериал стоит в разы дороже стандартного пиленого леса и силикатного кирпича. Стоимость здания превысит цену каменного особняка. Клееный брус рекомендуют к использованию, если требуются стены большой длины. В остальных ситуациях распиловка, подготовка к монтажу сведет на нет прочностные характеристики.

Обвязка

Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.
Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

Устройство чернового пола

Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.
Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

Установка каркаса

Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.
Сначала монтируются угловые стойки. Они фиксируются при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж делается тремя способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

Внешняя отделка

Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого. Порядок выполнения следующий:

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии

Утепление дома

После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.
Поверх крепят пароизоляционную пленку.

Внутренняя отделка

Дом готов! Осталось дело за малым — сделать внутреннюю отделку.
Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками
