Устройство деревянных перекрытий между этажами в кирпичных домах

Выбор материалов по виду древесины и размерам ↑

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

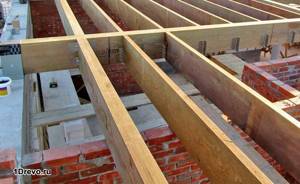

Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Железобетонные перекрытия: преимущества и недостатки

По сравнению с ранее рассмотренным видом перекрытия, железобетонные более долговечны и прочны. Могут быть как цельными (монолитными) так и сборными.

Положительными сторонами можно выделить следующие:

• можно сделать перекрытие любого размера и формы;
• железобетон имеет большую несущую способность;
• если в деревянных перекрытиях нужно следить, чтобы не было прогибов, то в железобетонных эта ситуация исключена.

Негативными сторонами являются:

• процесс создания нужного перекрытия является достаточно трудоемким и требует помощников либо дополнительную рабочую силу;
• после заливки за бетоном нужно ухаживать, пока он не приобретен максимальную прочность;
• необходимо наличие специальной техники и инструментов;
• стоимость работ выше, по сравнению с деревянными перекрытиями.

Коротко о технологии

Монолитные перекрытия имеют металлический каркас из арматуры, который залит бетонной смесью. Арматура связывается либо сваривается, в результате чего получается сетка.

Важно!Немаловажным фактором является диаметр арматуры. Она подбирается в зависимости от того, какая нагрузка должна быть на перекрытии (также должен быть учтен некоторый запас прочности).

Чтобы сделать такое перекрытие в первую очередь нужно соорудить опалубку. По краям опалубки необходимо сделать специальные фиксаторы, которые не будут давать арматуре провисать. Чтобы опалубка не проседала, можно установить распорки.

После того как опалубка и арматура установлена, можно приступать к бетонированию. Прежде чем приступить к заливке, нужно рассчитать объем смеси. Это в первую очередь зависит от толщины и площади перекрытия. Толщина в свою очередь должна составлять 1/30 часть от пролета. Таким образом, если пролет составляет 6 метров, то, соответственно, толщина будет составлять 20 см.

Рекомендации специалистов при работе с монолитными ж/б конструкциями

Если необходимо сделать монолитную ж/б конструкцию, специалисты рекомендуют учесть несколько важных моментов. Они выделяют следующее:

• При выборе арматуры необходимо рассчитать проектные нагрузки, которая она должна выдержать. При расчетах будет выявлен необходимый диаметр, однако приобретать лучше на 1 или даже два размера больше, чтобы увеличить запас прочности.
• Лучше всего сетку не сваривать, а связывать специальной проволокой.
• Если вы не уверены, чтобы успеете сделать заливку за один раз – отложите. Этот этап не должен прерываться.
• Чтобы конструкция не потрескалась, пока бетон набирает прочность (это касается теплых периодов года), ее рекомендуется увлажнять.
• Если бетонирование производится зимой – нужно подумать о специальных противоморозных добавках.

Как сделать межэтажное бетонное перекрытие

Межэтажные плиты должны быть выбраны в зависимости от назначения здания, а также конструктивных решений.

В небольших домах очень популярны деревянные пироги, которые достаточно легко соорудить самостоятельно. Если в ж/б плите нужно рассчитать какой толщины она должна, то в случае с конструкцией из дерева нужно продумать пирог.

Технология монтажа деревянных перекрытий ↑

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Гвоздевая пластина

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

• Т-образный узел отличается надежностью;
• монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
• в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
• становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

Типы перекрытий из дерева ↑

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Варианты улучшения несущей способности межэтажных перекрытий

О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.

Варианты усиления:

1. Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
2. Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
3. Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.

Укрепить межэтажные перекрытия можно с помощью металлических изделий

Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.

Особенности строительства перекрытий в кирпичном доме ↑

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.


   Выполнение среза конца балки

   Читайте также:  Какова толщина дверной коробки у межкомнатной двери

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.


   Анкерный болт

1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Cтатьи по теме

Укрепление фундамента кирпичного дома — как делать, инструкция, советы каменщиков

Мозаика кирпичиками — подготовка, особенности кладки, инструкция, советы каменщиков

Срок службы кирпичного дома и как его можно увеличить?, инструкция, советы каменщиков

Подготовка кирпичной поверхности под оштукатуривание — правила, инструкция, советы каменщиков

Облицовка цоколя кирпичом — материалы, проведение работ, инструкция, советы каменщиков

Утепление кирпичного фасада — теплоизоляция, термопанели, инструкция, советы каменщиков

Цоколь из кирпича на ленточный фундамент — технология кладки, инструкция, советы каменщиков

Отделка кирпичного здания — внутренняя, внешняя, инструкция, советы каменщиков

Отзывы ()

Возведение межэтажных сводов в доме из газобетона ↑

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Пошаговая инструкция монтажа свода в газобетоне ↑

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

Финишные работы и рекомендации ↑

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Подробно: балки перекрытия (фото примеров)
