Монолитный железобетонный фундамент

Ленточные железобетонные фундаменты

Наиболее популярным видом фундамента в частном малоэтажном строительстве является ленточное основание. У данного фундамента есть одно ключевое преимущество — высокие несущие характеристики при умеренном количестве необходимых для обустройства стройматериалов и, как следствие, приемлемой цене.

Совет эксперта! Ленточный фундамент представляет собою монолитную железобетонную ленту, расположенную под внутренними и внешними стенами дома и четко повторяющую их контур.

Схема конструкции ленточного фундамента

Рис. 1.2: Схема конструкции ленточного фундамента
Ленточное основание, согласно глубине заложения, классифицируется на два вида:

  • Фундамент глубокого заложения — глубина его закладки в грунт превышает глубину промерзания почвы;
  • Мелкозаглубленный фундамент — размещается в почве вне зависимости от глубины ее промерзания, такие фундаменты закладываются на глубину 50-100 см.

Отличия между данными видами заключаются в том, что фундамент глубокого заложения не подвергается выталкивающим воздействиям морозного пучения почвы. Касательные силы пучения, из-за того, что подошва ленты расположена ниже глубины промерзания грунта, полностью нейтрализованы. Мелкозаглубленные фундаменты могут возводиться только на непучинистой почве.

Схема заглубления разных видов ленточных фундаментов

Ленточные фундаменты способны выдерживать тяжелые двух этажные здания из кирпича, сруба, бруса, пенобетона и других материалов. В плане соотношения затраченных усилий и денег к полученному результату это один из лучших вариантов фундаментов.

Типы железобетонных фундаментов

По типу конструкции классифицируют три основных варианта оформления фундамента:

  • ленточный – активно используется для частного малоэтажного строительства, поскольку ленточное основание четко повторяет контур объекта и отлично выдерживает предельную нагрузку тяжелого двухэтажного дома из кирпича, бруса, бетонных блоков и других материалов,
  • плитный – из-за особенностей характеристик грунтов, а также высокой стоимости бетонных плит, в Москве и Московской области крайне редко предусматривают такую конструкцию фундамента. Плитное основание равномерно принимает и передает на грунт тяжелую нагрузку от здания даже на неоднородных, плывучих и пучинистых почвах,
  • свайный – универсальная конструкция основания, максимально устойчивая к любым видам нагрузки – сваи частично или полностью принимают нагрузку и передают ее на грунты. Именно свайные фундаменты возводятся для большинства многоэтажных жилых и промышленных объектов.

Плитные фундаменты

Фундамент из бетонной плиты в Московской области встречается крайне редко — это капитальное, дорогостоящее основание, которое рационально обустраивать лишь в тех грунтах, где другие виды фундаментов неприменимы.

Совет эксперта! Плитный фундамент обладает наибольшими несущими характеристиками среди всех видов оснований, он равномерно распределяет и передает на грунт массу здания, что позволяет строить достаточно тяжелые дома даже на проблемной неоднородной почве, грунтах-плывунах и почве склонной к пучению.

Чаще всего плитный фундамент делают монолитным, однако встречаются случаи, когда такое основание обустраивают в сборном виде из железобетонных плит промышленного производства, соединенных с помощью песчано-цементного раствора.

Схема конструкции плитного фундамента

Толщина плитного фундамента редко превышает 50 сантиметров, большие размеры делать экономически не выгодно из-за резкого увеличения количества требуемых стройматериалов. Данное основание дает возможность обустроить подвальный этаж, при необходимости его строительства в грунте выкапывается котлован на глубину подвала, на дне которого формируется бетонная плита, и уже поверх нее возводятся цокольные стены.

Плитный (монолитный) фундамент

Плитный фундамент являет собой монолитную, заглубленную на определенную глубину в грунт железобетонную плиту. Толщина такого основания может варьироваться от нескольких десятков сантиметров до одного метра. Фундаменты такого типа более равномерно перераспределяют нагрузку на грунт и, поэтому закладываются при строительстве на неустойчивых почвах (плавунах, песке), а также высоком уровне грунтовых вод. На плитном фундаменте возводятся малоэтажные (1-2 этажа) дома с кирпичными, деревянными или каркасными стенами. Автор: СИСТЕМА 2 Google

Свайные фундаменты

Свайные фундаменты возводятся там, где от основания требуется максимальная устойчивость к грунтовым воздействиям, для достижения которой увеличивать глубину заложения ленточных и плитных фундаментов экономически неоправданно.

Свайные фундаменты являются универсальным типом оснований, которые одинаково востребованы как в промышленном, там и в частом строительстве.

Совет эксперта! Большое разнообразие ЖБ свай дает возможность подобрать оптимальных вариант опорных столбов для любого типа грунта. Такие фундаменты без проблем выдерживают здания любых габаритов как из легких, так из тяжелых материалов.

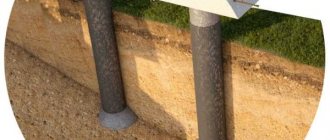

Схема фундамента на буронабивных сваях

Существует два вида железобетонных свайных оснований:

  • Фундамент на основе забивных железобетонных свай;
  • Фундамент на основе буронабивных свай.

Забивные железобетонные сваи — конструкции промышленного производства, которые доставляются на стройплощадку в готовом виде и погружаются в почву с помощью сваебойных машин.

Буронабивные сваи формируются непосредственно в грунте, посредством заливки заранее пробуренной скважины бетоном. Такие сваи можно сделать своими руками. При промышленном подходе буронабивные сваи обустраиваются по технологии бурения полым шнеком, который подает бетонную смесь в скважину сразу по завершению ее бурения.

Технология строительства железобетонных фундаментов

Рассмотрим в общих чертах технологию возведения каждого из видов железобетонных оснований.

Ленточный фундамент

Строительство ленточного фундамента выполняется по следующему алгоритму:

  • Выполняются подготовительные работы — подготавливается стройплощадка, снимается верхний слой почвы, на участок переносится проектная разметка фундамента;
  • Производится рытье траншеи на глубину на 20-30 сантиметров больше, чем глубина заложения основания;
  • В траншеи обустраивается уплотняющий слой из песка и щебня;
  • Создается опалубка из струганных досок, в которую в дальнейшем будет заливаться бетонная смесь. Опалубка устанавливается по периметру траншеи, внутри ее устилают гидроизоляционным материалом;
  • Из арматурных стержней связывается армокаркас, который укладывается внутрь траншеи;
  • Производится заливка фундамента бетонной смесью;
  • Опалубка укрывается клеенкой, в период отвердевания (28-30 дней) бетон регулярно увлажняется.

Процесс строительства ленточного фундамента

Плитный фундамент

Этапы возведения плитного фундамента, по сути, аналогичны строительству ленточного, отличия заключаются лишь в объеме работ — тогда как для ленточного основания выкапывается траншея, повторяющая контуры стен, и под нее создается опалубка и армокаркас соответствующей формы, для плитного фундамента выкапывается котлован, площадь которого идентична площади дома.

Последовательность работ следующая:

  • В котловане обустраивается уплотняющая подушка;
  • По периметру котлована из плоских досок собирается опалубка;
  • Заливается подбетонка — слой из жидкого раствора толщиной 2-3 сантиметра, который после отвердевания будет препятствовать утечке цементного молочка из основного слоя бетона;
  • На отвердевшей подбетонке формируется двухконтурный армокаркас;
  • Опалубка заливается бетоном.

Заливка плитного фундамент бетоном

Совет эксперта! Демонтаж опалубки выполняется после набора бетоном проектной прочности в 60-70% от максимальной (на 15-20 день отвердевания).

Свайный фундамент

Технология строительства фундамента из забивных ЖБ свай реализуется с помощью специальных сваебойных машин — копровых установок. Последовательность работ выглядит следующим образом:

  • На стройплощадку завозятся сваи;
  • Производится разметка свайного поля согласно проектным данным;
  • Копровая установка начинает забивку свай — с помощью лебедок машина подтягивает сваю к себе с места складирования;
  • На сваю одевается наголовник, она поднимается в воздух и вертикально размещается на точке погружения;
  • Производится выверка вертикальности ее положения и направляющая забивка (удары дизель-молотом наносятся не в полную силу);
  • После того как направление погружения столба задано выполняется забивка сваи до проектной глубины;
  • Копровая установка отсоединяет наголовник от сваи и перемещается на следующую точку забивки;
  • После монтажа всех столбов сваи обвязываются железобетонным ростверком.

Процесс забивки свайного поля

Рис. 1.8: Процесс забивки свайного поля

Буронабивные сваи обустраиваются по следующему алгоритму:

  • Производится бурение лидерной скважины до проектной глубины;
  • В скважину погружается обсадная труба, выполняющая роль опалубки под заливку бетоном;
  • В обсадной трубе размещается армокаркас из продольно-поперечных арматурных стержней;
  • Скважина заполняется бетонной смесью.

Создание буронабивных свай своими руками

Рис. 1.9: Создание буронабивных свай своими руками

Совет эксперта! После отвердевания бетон формирует полноценную свайную опору, устойчивую к выталкивающим воздействиям и нагрузкам на изгиб.

Фундамент является основанием здания, служащим его опорой и предназначенным для передачи нагрузок здания на грунт.

Существует 4 основных конструкции фундаментов:

  • ленточный;
  • столбчатый;
  • свайный;
  • плитный.

Тип основания выбирают в зависимости от состава грунта, уровня грунтовых вод, климатических условий, ландшафта, особенностей будущего здания и стоимости.

По глубине заложения различают фундаменты:

  • мелкозаглубленные;
  • глубокозаглубленные.

Основание дома закладывают ниже глубины промерзания в целях предотвращения его деформации. Мелкозаглубленные конструкции сооружают для лёгких зданий на грунтах, не подверженных пучению. Чем больше глубина закладки фундамента, тем больше затраты материальных и трудовых ресурсов.

По способу сооружения фундаменты могут быть:

  • монолитные;
  • сборные;
  • комбинированные.

Монолитные фундаменты сооружают на месте строительства из армированного бетона. При соблюдении технологии строительства и использовании качественных материалов они считаются наиболее прочными и надёжными. Для сборных конструкций используют готовые железобетонные элементы: балки, плиты, блоки и пр. Комбинированные фундаменты возводят из готовых заводских элементов и бетонного раствора.

Столбчатые фундаменты

Конструкция состоит из системы опор (столбов), которые располагаются под углами здания, в местах пересечения стен, под колоннами и другими точками с повышенной несущей нагрузкой.

Область применения: здания без цокольных этажей и подвалов. Каркасные и деревянные дома. Плотный грунт.

Преимущества: экономичность.

Недостатки: не подходят для строительства на участках на склонах и с неравномерным ландшафтом, плохо переносят боковые нагрузки.

Столбчатые конструкции также классифицируются по материалу изготовления:

  • Деревянные;
  • Каменные;
  • Железобетонные.

По способу возведения столбчатые фундаменты из железобетона могут быть монолитными и сборными. Монолитные железобетонные конструкции рекомендуется сооружать в водоненасыщенных грунтах. Сборные столбчатые основания, наоборот, подходят для сырого, болотистого грунта.

Ленточные фундаменты

Конструкция представляет собой сплошную замкнутую ленту, проходящую под внешними и внутренними стенами здания. Устройство ленточных фундаментов наиболее целесообразно при неглубоком заложении.

Область применения: тяжёлые здания из камня, кирпича, бетона, самана и пр. Непучинистые, сухие грунты.

Преимущества: стены фундаменты могут играть роль стен подвала или цокольного этажа.

Недостатки: большие затраты материалов, повышенная трудоёмкость.

Монолитные ленточные фундаменты изготавливают из бетона, который заливают в траншеи, заполненные арматурным каркасом. Сборные ленточные конструкции сооружаются из готовых железобетонных блоков, что требует использования спецтехники для их транспортировки и установки.

Свайные фундаменты

Конструкция основана на сваях, которые устанавливаются под углами здания и в местах высокой несущей нагрузки (стыки внутренних и внешних стен, колонны). Опоры монтируются в грунт ниже глубины промерзания, вверху сваи соединяются ростверками.

Область применения: дома на слабых, сильно сжимаемых и водонасыщенных грунтах, участках с неравномерно деформируемым основанием, сложным ландшафтом, при большой глубине промерзания.

Преимущества: экономичные, позволяют возводить дома там, где другие фундаменты простроить невозможно.

Недостатки: в большинстве случаев необходима спецтехника.

По способу установки сваи бывают:

  • забивные (готовые опоры вбиваются в грунт);
  • набивные (изготавливаются на месте строительства);
  • винтовые (ввинчиваются в грунт благодаря заострённому концу с лопастями).

Плитные фундаменты

Конструкция представляет собой незаглубленную монолитную бетонную плиту с жёстким пространственным армированием. Плита устраивается под всей площадью здания.

Область применения: здания на участках с высоким уровнем грунтовых вод, слабым, неравномерно деформирующимся, пучинистым грунтом, в сейсмоактивных районах.

Преимущества: высокая надёжность при мелкой заглубенности, экономичность в специфических условиях.

Недостатки: высокая стоимость.

Наши услуги

Строительная занимается обустройством наиболее универсального вида фундамента — свайного. Мы гарантируем качественное выполнение всего спектра свайных работ: от проектирования основания, до поставки железобетонных свай от лучших отечественных производителей и их погружения.

В распоряжении нашей фирмы находятся опытные сотрудники и современное оборудование — копровые установки, способные эффективно выполнять лидерное бурение и забивку железобетонных свай ударным и вибрационным методом.

Надежность и долговечность любого фундамента непосредственно зависит от правильности его проектирования и качества выполнения работ. Без должного опыта и квалификации сделать все согласно технологии крайне сложно. Если вы хотите, чтобы фундамент вашего дома был возведен на века, обращайтесь к нам, и мы сделаем все на совесть. Мы занимаемся только забивкой свай, лидерным бурением, забивкой шпунтов.
