Столбчатый фундамент из буронабивных свай

Ростверк

Прежде чем говорить об основании из свай, необходимо разобраться с таким понятием, что такое ростверк, зачем он нужен и каких видов он бывает. Ростверк представляет собой верхнюю часть фундамента, причем не только свайного, но и столбчатого. Наиболее часто применяют балки, которые монтируются таким образом, что вся нагрузка от несущих элементов конструкции равномерно распределяется на весь фундамент. Кроме того, ростверк служит и опорой для монтажа конструктивных элементов самого строящегося здания. Иногда вместо балок монтируют монолитные плиты.

Для легких конструкций ростверк может одновременно служить и фундаментом. К примеру, при строительстве хозпостроек, настил из бревен или бруса будет одновременно являться и фундаментом и ростверком всей конструкции. Его укладывают непосредственно на подготовленное и засыпанное щебнем, песком крупных фракций или гравием основание.

Различают ростверки трех типов:

• высокие;
• повышенные;
• низкие.

Высокий ростверк располагается значительно выше земли, при повышенном типе его основание расположено вровень с землей, а низкий ростверк заглубляется в землю. Такая техника в основном применяется во время строительства жилых многоэтажных конструкций.

В настоящее время ростверки изготавливают преимущественно из бетона или железобетона, а вот дерево и металл используются крайне редко.

Особенности монтажа

Для гарантии долговечности здания и его безопасного, необходимо организовать установку столбов в полном соответствии с требованиями и рекомендациями производителя.

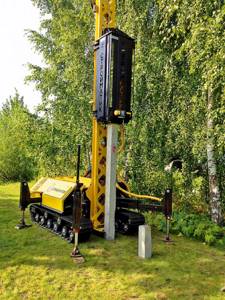

Для начала следует очистить участок от грязи и разметить местность в соответствии с проектом. После этого организуется доставка свай на место стройки и спецтехники для их забивания. Для забивки используются машины с гидравлическими молотами.

В процессе монтажа верхнюю часть опоры фиксируют в направляющей гидромолота, конец столба направляют точно в место монтажа и запускают машину. Современная техника позволяет выполнить забивку в кратчайшие сроки. Все сваи монтируются одинаково по проекту.

После завершения забивки остается только обвязать опоры, чтобы превратить их в единую конструкцию для равномерного распределения нагрузки по всем ее частям. Для этого вокруг верхних частей столбов выстраивается опалубка. Сами концы опор могут разрушаться, чтобы получить доступ к металлическому каркасу. После этого в опалубку укладывается каркасная конструкция из арматуры, связываемая с металлическими деталями свай. На последнем этапе осуществляется заливка опалубки бетонным раствором.

Все последующие мероприятия выполняются после застывания бетона. Попытавшись возвести стены до этого срока, можно навредить ростверку и снизить надежность всего сооружения. Любое отхождение от предусмотренной технологии монтажа чревато самыми негативными последствиями, потому собственнику не рекомендуется рисковать.

Особенности применения

Если говорить о целесообразности применения оснований свайно-ростверкового типа, то сегодня это один из наиболее экономичных вариантов. Такой фундамент идеально использовать на грунтах, обладающих глубоким уровнем промерзания и на особо пучинистых почвах. В таких условиях сваи устанавливают ниже имеющейся глубины промерзания грунта.

Для того чтобы опоры, в качестве которых и используются сваи, обладали высокой несущей способностью, под каждой сваей монтируют плиту и жестко закрепляют. Это необходимо для того чтобы зимой, когда особо пучинистые грунты стремятся вытолкнуть сваю наружу за счет промерзания и увеличения в объеме, плита достаточно эффективно этому препятствовала.

Глубина заложения свайного ростверка в условиях сильной мерзлоты, должна быть такой, при которой теплообмен между самим основанием и грунтом сведен к минимуму. Если теплообмен будет осуществляться, возможна такая ситуация при которой значительно оттаявший грунт начнет проседать.

Следует отметить, что в настоящее время данный тип фундамента получил широкое распространение в частном строительстве, ввиду своей экономичности.

Несмотря на то, что во многих климатических зонах глубина промерзания почвы незначительна. Многие стараются закладывать именно свайные фундаменты. Основные причины заключаются в том, что такой фундамент обходится дешевле, его можно установить за короткое время, а прослужит он не меньше широкого распространенного бетонного основания. В основном опоры приходится заглублять на глубину от 1,5 метров. Для малоэтажных индивидуальных жилых домов их связывают поверху ленточным ростверком.

Этапы возведения свайного фундамента

Самостоятельное изготовление основания на опорах вполне возможно. Такой вариант значительно сократит финансовые затраты и выполняется без привлечения специалистов. К тому же конструкция является универсальной и может использоваться под разные объекты и на любых грунтах. Строительство свайного фундамента должно проходить строго по проекту и с соблюдением последовательности, иначе конструкция будет ненадёжной:

1. Произвести расчёты будущего фундамента.
2. Очистить площадку, чтобы ничто не мешало процессу бурения.
3. Составить схему и сделать разметку расположения свай. Например, для каркасного сооружения достаточно будет фундамента по периметру с расстоянием между опорами 1,2 метра.
4. Бурение скважины. Здесь нужно определиться с видом бурения.
5. Укладка гидроизоляции в колодец — пергамина или толи, благодаря которым бетонный раствор не уйдёт в землю.
6. Для бурения потребуется спецтехника или оборудование, соответствующее выбранной технологии.
7. Установить в скважину армированный каркас на расстоянии 10 см от дна и боковых стенок.
8. Выполнить заливку колодца бетоном. Через каждые 30 см слой несколько раз проткнуть штыком, чтобы выпустить воздух из раствора.
9. После того как бетон застынет, начать обустраивать ростверк.

Для повышения прочности и надёжности свайной конструкции следует изготовить обвязку ростверком. Ростверк чаще делается из железобетона. Ширина его определяется исходя из веса, который на ней будет. Поэтапное выполнение работ по сооружению фундамента на сваях поможет без особых усилий и очень быстро соорудить фундамент на сваях.

Предыдущая Буровые установки и оборудованиеПриспособление для быстрого бурения под столбы Следующая

Буровые установки и оборудованиеЭксплуатационная оценка запасов подземных вод

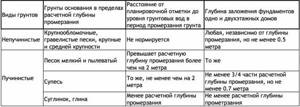

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

1. От типа грунта.
2. Глубины промерзания почвы.
3. Уровня грунтовых вод.
4. Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.

Расчет глубины заложения фундамента из винтовых свай

Статья содержит примерный расчет глубины заложения фундамента из винтовых свай и рассказывает об основных принципах, которые учитываются при его выполнении.

При проектировании фундаментов из винтовых свай под объекты ИЖС нужно учитывать:

грунтовые условия площадки строительства, влияющие на назначение конструктивных и геометрических параметров винтовых свай;

воздействие различных величин нагрузок (под ответственными узлами, под несущими стенами, под ненесущими стенами и лагами пола);

требования к частоте расстановки свай и др.

Эти и некоторые другие вопросы мы подробно рассмотрели в статье Расчет свайного фундамента, ориентированной на строительство объектов ИЖС. А в этом материале хотели бы остановиться на определении глубины заложения фундамента.

Расчет глубины свайно-винтового фундамента будет основываться на данных:

об уровне залегания грунтового слоя с достаточной несущей способностью;

о нормативном уровне промерзания грунта в регионе.

Бетонный ростверк для свайно-ростверкового фундамента

Бетонный ростверк имеет вид железобетонной ленты, которая связывает все сваи по периметру фундамента и вдоль будущих несущих стен. По конструктивному исполнению различают следующие виды ростверков:

• сборный, состоящий из готовых ж/б конструкций, например изделий РС1, РБ и пр.;
• монолитный, заливаемый на участке в подготовленную опалубку.

Сборный ростверк более дорогой, при его устройстве часто возникают трудности со связкой свайной и наземной части фундамента. Поэтому в большинстве случаев для строительства частных домов выбирается монолитная обвязка ленточного типа.

В Сети часто можно встретить понятие «монолитный ростверк плитного типа». Такое определение ошибочно, т.к. в данном случае речь идет не об обвязке, которая является основной функцией ростверка, а о полноценном свайно-монолитном фундаменте плитного типа. Также важно понимать, что говоря о бетонном ростверке, подразумевается конструкция с армированием, т.е. железобетонная. Ростверк из одного бетона не может использоваться для обвязки, т.к. конструкция должна работать на изгиб, а бетонный раствор без армирования прослужит крайне недолго.

Деревянный ростверк для фундамента

Это самый простой в исполнении и дешевый вид обвязки. Для деревянных легких строений функции обвязки может выполнять первый венец, но при строительстве каркасной бани или хозпостройки из газосиликатных блоков необходим ростверк. Технология монтажа конструкции простая: предварительно подготовленные доски укладываются вдоль будущих стен и соединяются с оголовками свай. Подробнее о монтаже и требованиях к ростверку можно узнать в нормативе СП «Деревянные конструкции». При выполнении деревянной обвязки важно соблюдать следующие правила:

1. Деревянный ростверк может быть только висячим или повышенным. Оказавшись в земле, дерево быстро придет в негодность.
2. Использовать такой тип обвязки можно только для легких строений.
3. Желательно чтобы сваи были винтовыми. Для опор из бетона придется делать металлические оголовки, т.к. связать бетон с деревом жестко невозможно.
4. Доски для конструкции должны быть камерной сушки, обработанные антисептиком и водозащитным составом.
5. Сечение досок выбирается в зависимости от массы сооружения: для одноэтажных строений — 15х15 см, для домов с мансардой — 15х20, 20х20 см.
6. Доски устанавливаются строго вертикально!
7. После монтажа конструкции устанавливается лежень — горизонтальная доска, улучшающая геометрию сооружения.

К преимуществам деревянной обвязки можно отнести простоту изготовления и отсутствие необходимости утепления. Гидроизоляция сооружения необходима: пленка из вспененного полиэтилена подкладывается в месте соединения свай с деревом, а также под лежень. Недостатки деревянного ростверка: ограниченность применения, срок службы 10-15 лет.
