Делаем ленточный фундамент для частного дома


Как самому сделать ленточный фундамент — фото инструкция.

Ленточный фундамент популярнее других, так как технология его возведения проста, в отличие от установки свай. Бетона, чтобы залить ленту, нужно меньше, чем для плиты, а прочность будет выше, чем у столбчатого основания. Существуют ленточный сборный и монолитный фундаменты, но стыки в блочной конструкции будут ее слабыми местами. Высота, ширина и длина ленты зависят от типа грунта и веса дома, поэтому до начала строительства рекомендуем рассчитать нагрузки и разработать схему.


Ленточный фундамент пошаговая инструкция.
Пошаговая инструкция по заливке.

1. Перед основными работами необходимо сделать разметку участка, убрать верхний слой почвы и выкопать траншею. Разрытая земля не должна попадать на дно, так как ее плотность меньше слежавшейся. Чем быстрее все будет готово, тем меньше воды попадет в траншею, поэтому заранее купите материалы.

2. Дно траншеи уплотняют и укладывают в него геотекстиль. Затем засыпают слой песка 10-30 см, на слабых грунтах его смешивают со щебнем и тщательно утрамбовывают специальной техникой или лопатами. Для облегчения работы нужно заранее смочить песок водой, если наливать жидкость в траншею, лишняя влага повредит будущему фундаменту.

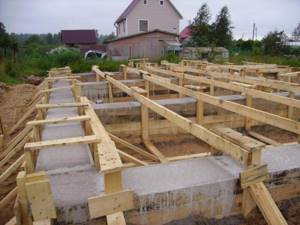

3. Деревянную опалубку устанавливают на 5-7 см выше фундамента. Перед заливкой в нее кладут толстую полиэтиленовую пленку, чтобы жидкость из бетона не утекла в землю, и закрепляют.


Ленточный фундамент своими руками пошаговая инструкция.

4. На проблемных грунтах или под тяжелую постройку необходимо залить бетонную подготовку (слой смеси марки М50-М100 толщиной 10 см). После ждут 3-5 дней в зависимости от температуры, чтобы продолжить.

5. Подводят коммуникации и дренаж. Лучше изолировать места соединения коробами, чтобы не повредить их при дальнейших работах.

6. Нижнюю часть гидро- и теплоизолируют.

7. Армируют конструкцию согласно схеме. Армокаркас обязательно устанавливать для ленточного мелкозаглубленного фундамента, так как он находится выше уровня промерзания, а значит, подвержен морозному пучению грунта.

8. Нужно залить раствор слоями по 20 см и провибрировать, чтобы повысить плотность. По технологии на работу отводят не более 5-6 часов, иначе конструкция расслоится.

9. Бетон набирает прочность 28 дней, первую неделю поверхность постоянно смачивают, так как цемент теряет клеящую способность, если воды не хватает. После бетонирования к дальнейшим работам приступают через 6-7 дней. Перед этим необходимо сделать гидроизоляцию стенок.

Интерес к ленточному фундаменту

Во-первых, как уже было сказано, привлекает затратная составляющая работ. В отличие от плиты, на ленточное основание уходит гораздо меньше бетона и арматуры. Учитывая, что эти материалы стоят дорого, сохранение значительной части финансов всегда доминирует среди преимуществ устройства ленточного фундамента.

Во-вторых, можно параллельно с фундаментными работами определить линии расположения наружных и внутренних стен. Сделать разметку под подвальное помещение.

В третьих, для устройства ленточного фундамента своими руками не существует особых преград. Здесь необязательно нанимать профессиональную бригаду.

Всё можно сделать своими силами, если внимательно изучит технологию работ и обладать минимальными навыками, которые подскажут, как правильно мешать бетон, какие составляющие добавлять в смесь и в каких пропорциях.

Уточнения к инструкции под разные постройки.

Несмотря на общую технологию, конструкция и степень обустройства фундамента зависят от нагрузки на него и типа грунта. В разделе «баня» представлены общие рекомендации для построек не более 37 м2 из легких материалов.

При необходимом утеплении ленточный заглубленный фундамент заменяют основанием высотой до 1 м, затраты на земельные работы и бетон ниже, но это придется компенсировать материалами для изоляции. Выбор основывается на точных расчетах.

Важно провести бетонирование ленточного фундамента за один день, поэтому лучше заказать готовый раствор, если нужен большой объем, а не смешивать его самостоятельно. Марка должна быть не ниже М200 для одноэтажных деревянных или каркасных домов на нормальной почве, и как минимум М300 для двухэтажных построек из кирпича и бетона.

Чтобы равномерно распределить бетон по опалубке, выбирайте высокий класс пластичности (П-3, П-4), и ни в коем случае не разбавляйте смесь водой, лишняя влага понижает плотность конструкции. Заранее определите несколько точек для выгрузки бетона, чтобы равномерно распределить его по всей опалубке.

Если вы хотите дом с подвалом, лучше связать бетонную подготовку с лентой общим армокаркасом и сделать хорошую изоляцию. Внутри стены рекомендуют штукатурить. При возведении ленточного фундамента своими руками стоит почитать про меры защиты от радона. У людей, живущих в зоне повышенной радиации в течение 10-20 лет, заболеваемость раком легких возрастает на 10-16 %.


Заглубленный ленточный фундамент своими руками пошаговая инструкция.

Небольшую постройку обычно ставят на ленточный мелкозаглубленный фундамент. Его конструкция позволяет сэкономить на бетоне, а c помощью изоляции и дренажа действия морозного пучения и УГВ снижаются. Достаточно обустройства только песчаной подушки. Но армировать его все равно нужно, иначе он быстро треснет. В бане всегда влажно и жарко, из-за этого необходимо изолировать основание от влаги, хотя в других небольших сооружениях это необязательно. Ширина ленточной основы — 25-65 см в зависимости от грунта и веса строения, глубина — от 50 см.


Ленточный мелкозаглубленный фундамент своими руками пошаговая инструкция.

Удобно готовить смесь самому, так как нужен небольшой объем бетона. Давление на конструкцию обычно минимально, но забор должен противостоять ветру, поэтому обязательно соблюдать следующие правила:

  • глубина траншеи — от 50 см;
  • ширина траншеи — на 20 см больше, чем сам фундамент;
  • минимальная ширина основания — 15 см;
  • диаметр продольной арматуры — от 8 мм, поперечной — от 6;
  • марка бетона — М200.


Столбчато ленточный фундамент своими руками пошаговая инструкция.

Армирование

Технология заливки ленточного фундамента на пучинистых грунтах предусматривает обязательное армирование. Схема армирования разрабатывается при проектировании дома, в зависимости от индивидуальных особенностей строения (этажности и веса строения, площади застройки, заглубления фундамента под дом и пр.).

Армирование ленточного фундамента
Вид готового арматурного каркаса для «ленты»

Для обустройства арматурного каркаса используется стальная рифленая арматура. Но в последнее время все большую популярность приобретает композитные материалы. Арматура из стеклопластика по своим прочностным характеристикам не уступает стальной. При этом она имеет гораздо меньший вес (что существенно облегчает производство работ), не подвержена коррозии.

Правила монтажа арматурного каркаса рекомендуют соединять между собой все его элементы при помощи вязки стальной проволокой. Использовать для соединения арматуры сварку не рекомендуется. В местах сварных швов нарушается структура металла, поэтому такие соединения достаточно быстро разрушаются под воздействием коррозии. При этом существенно уменьшается прочность и несущие характеристики фундаментной конструкции.

Рекомендации и основные ошибки.

Несмотря на все инструкции, фундаменты трескаются из-за халатности или незнания правил и экономии на материалах. С необходимыми знаниями, вы сможете сделать ленточный фундамент самостоятельно, но не нарушайте правила, все они основываются на расчетах и опыте. Посмотрим, к чему приводят распространенные ошибки и как их избежать.

1. Игнорирование грунта.

Перед постройкой лучше заказать геологическую экспертизу, если вы не можете точно определить тип почвы. Иногда на паре соток сочетаются несколько типов, это вызывает неравномерную осадку дома. На участках с высоким содержанием торфа, сапропеля или ила строить ленточный фундамент нельзя без полной замены грунта под основанием.

2. Отсутствие песчано-гравийной подушки.

Этот вариант возможен только на скалистых грунтах. Если залить ленточное основание прямо на суглинок или глинистую землю с высоким УГВ, бетон не выдержит постоянного контакта с водой. Кроме того, идеально выровнять почву сложнее, чем песок, поэтому подушка обеспечивает минимальный дренаж и ровную поверхность.


Незаглубленный ленточный фундамент своими руками пошаговая инструкция.

3. Слабая или неправильная опалубка.

Распространенная ошибка тех, кто решился строить ленточный фундамент своими руками. В процессе бетонирования опалубка расширится или сломается, лучше сэкономить деньги и нервы на смеси и возвести ее правильно. Перед тем, как залить конструкцию, проверьте ее прочность. Не допускайте щелей больше 2 мм между досками и установите надежные подпорки.

Снять непродуманную опалубку сложно, а на бетоне останутся неровности, которые придется грунтовать. Чтобы смесь не прилипала, нужно сделать внутреннюю поверхность опалубки максимально гладкой. Для этого покрывают дерево известковым молоком, гидрофобным раствор или специальной пленкой. Конструкцию скрепляют саморезами.

4. Отсутствие дренажа.

Когда вы начинаете строить дом, естественной сток воды больше не работает, на проблемных грунтах с высоким УГВ придется делать искусственный дренаж, иначе однажды подвал заполнится водой. Дом окружают трубами, уложенными в геотекстиль, затем их засыпают песком и керамзитом.

5. Слабое армирование.

Арматура в ЖБИ работает на растяжение, если правильно разработать схему, бетон не треснет. Ознакомьтесь с нормами диаметра для каждого вида арматуры и установите ее надежно. Нельзя нагревать стержни, чтобы загнуть их, это ослабляет конструкцию.

6. Отсутствие изоляции.

Утепляют пенополистиролом, это снижает оплату за отопление на 10-20 %. Изолируют от влаги пленкой из полиэтилена, рубероидом и другими методами. Места подвода коммуникаций покрывают гидрофобными растворами.

7. Низкая марка бетона.

Марка М150 не подходит для строительства ленточного фундамента, а М200 нельзя использовать на слабых грунтах. Заказывать материал лучше у проверенных производителей, так как нередки случаи несоответствия заявленного класса или перебор воды в смеси. Во время работ сделайте образец в деревянном ящике 10-15 кв. см, так, если вам продали не ту марку, вы сможете это доказать.

8. Нарушение условий твердения бетона.

Оптимальная среднесуточная температура набора прочности — +15-20 °C. Если она выше, смесь высохнет, поэтому поверхность постоянно увлажняют. Когда работа ведется при температуре ниже +10, процесс твердения замедляется, а в 0 градусов — останавливается. Чтобы бетон набрал прочность зимой, используют специальные соли или утепляют опалубку.

Если вы думаете, как залить фундамент бетоном без опыта, сначала обратитесь к профессионалам или почитайте литературу по теме. Эта статья дает только общие рекомендации и ставит вопросы, которые вам придется прояснить. Начинать опыты лучше с небольших конструкций, а фундамент дома доверьте профессиональным строителям. Все отступления от правил нужно обосновать, а если объяснений решений нет, придерживайтесь пошаговой инструкции.

Как установить ленточный фундамент своими руками.

Фундамент определяет эксплуатационные характеристики и срок службы дома, поэтому к выбору и установке конструкции нужно подходить с большой ответственностью. Ленточный фундамент — прочная и надежная основа для построек с тяжелыми перекрытиями и с несложной архитектурой.


Ленточный фундамент пошаговая инструкция.

Устройство ленточного фундамента представляет ленту, которая принимает нагрузку целого помещения. Он не требует тщательной подготовки земли и подходит для разжиженной, садовой, лесной или глиняной почвы. Широко используется при неоднородном грунте.

Главным преимуществом ленточного фундамента является то, что он подходит для строительства дома с подвальным помещением или цокольным этажом. Укладка проходит легче, но требует больше затрат и времени, чем другие виды фундамента.

Что такое ленточный фундамент и как он выглядит

Ленточный фундамент представляет собой опору, расположенную под внешними и внутренними несущими стенами дома. Она представляет собой несколько утолщенный участок стен, погруженный в грунт на определенную глубину.

Первые варианты конструкции ленты были созданы много веков назад и состояли из каменной, позже — кирпичной кладки.

Современные виды ленты собирают из отдельных элементов (фундаментных блоков) или отливаются из бетона прямо на площадке.

Монолитные ленты являются самыми прочными и надежными, имеют максимальные технические характеристики.

Долговечность монолитных лент в 2-3 раза превышает срок работы сборных типов. Они имеют высокую популярность и признаются основным типом конструкции фундамента для построек любого типа.

ВАЖНО!

Ленточные основания существенно опережают любые другие варианты по тем или иным качествам, а иногда — по их сочетанию. Помимо этого, они превосходят альтернативные варианты по экономичности. Расход строительных материалов для ленты гораздо ниже, чем для плитных или свайно-ростверковых оснований, а возможности — намного выше.

Виды ленточного фундамента.

  • Мелкозаглубленный ленточный фундамент подходит для грунта умеренной пучинистости и для почвы, которая не промерзает ниже 1,5 метров. Это выгодный вариант строительства, так как возведение конструкции не требует глубокого котлована, что сэкономит денежные средства и время работы.
  • Заглубленный фундамент используют для строительства домов с тяжелыми стенами и бетонными перекрытиями, с большим цокольным этажом или подземным гаражом. Для такого типа конструкции важно правильно рассчитать глубину. Чтобы это сделать, определяют уровень промерзания грунта и из показателя вычитают 30 сантиметров.


Ленточный фундамент пошаговая инструкция фото.
Обе конструкции подходят для строительства деревянного дома. Мелкозаглубленный ленточный фундамент более доступный и простой вариант, который благодаря легкому монтажу можно установить и своими руками. Мелкозаглубленный ленточный фундамент чаще применяют для строений с легким весом: дачного домика и небольшого загородного коттеджа, бани и беседки.

Заглубленный и мелкозаглубленный ленточный фундамент бывают в виде монолитной бетонной конструкции или сборных железобетонных блоков. Эксперты рекомендуют использовать первый вариант, так как он очень прочный и надежный со сроком службы 100-150 лет. Далее пошаговая инструкция расскажет, как правильно установить фундамент своими руками.

Подготовительные работы: изучение грунта и разметка.

Первым делом, проводят разметку и расчет ленточного фундамента. Чтобы рассчитать необходимые размеры, объемы материалов и арматуры, воспользуйтесь специальным онлайн-калькулятором. Такой калькулятор легко найти в интернете.

Кроме того, вы можете обратиться за помощью к профессиональным строителям или консультантам в магазине, где продают необходимые материалы. Затем переходят к разметке.


Ленточный фундамент своими руками пошаговая инструкция.

Чтобы выполнить разметку своими руками, сначала уберите мусор с земельного участка. После чего нужно нанести внутренние и внешние границы конструкции при помощи колышков, веревки, прутьев арматуры или других подручных предметов. Для более точной разметки используют лазерные нивелиры.

Как добиться ровной разметки:

  • Установить ось будущего строения;
  • Отвесом определить первый угол, от которого перпендикулярно натянуть веревку к двум другим углам;
  • Угольником отметить последний четвертый угол;
  • Проверить ровность углов и натянуть между ними веревку;
  • Внутреннюю разметку сделать по тому же принципу с отступом 40 сантиметров от внешней стороны. Кстати, можно сначала разметить внутренние границы, а затем внешние. Последовательность большого значения не имеет

Перед монтажом обязательно изучите характеристики почвы, степень промерзания грунта и перепады поверхности. Рыть котлован нужно с самой низкой точки. Для строительства небольшого дома, бани или беседки глубина траншеи составляет около 40 сантиметров. Небольшой котлован можно вырыть и своими руками при помощи обычной лопаты. Экскаватор же сэкономит силы и время, но и в этом случае для заключительного выравнивания придется использовать лопату.

Выбор материала и подготовка траншеи

При обустройстве фундамента нужно строго соблюдать все этапы работ и их очередность. Сначала выбирают материал для заливки. Он напрямую зависит от типа грунта, на котором строится дом. При возведении здания на чрезмерно и сильно пучинистых грунтах используется только монолитный железобетон. На средне- и слабопучинистых основаниях можно использовать монолитный бетон. Ленточный фундамент на грунтах с сильным пучением должен представлять собой жесткую раму из пересекающихся лент, которая способна выдержать сильное давление грунта.


  1. Схема разметки фундамента при помощи египетского треугольника
    Сначала проводится разметка фундамента в соответствии со строительными планами. Профессиональные строители применяют для разбивки геодезические инструменты, такие как теодолит, вешки и пр. Те, кто строит здание своими руками, могут произвести разметку при помощи веревочного прямоугольного треугольника.

  2. Сначала при помощи колышков и натянутой между ними веревки отмечают линию центрального фасада (со стороны улицы).
  3. При помощи отвеса отмечаются точки углов здания, от которых, используя прямоугольный веревочный треугольник, устанавливают перпендикулярные линии боковых стен.
  4. Правильность разбивки проверяют, натягивая диагональные шнуры между противоположными углами.
  5. По подготовленной разметке проводят земляные работы, утраивая траншею под фундамент в соответствии с проектными параметрами.
  6. Следующие этапы после выемки грунта – трамбовка дна траншеи при помощи ручных или механических приспособлений и устройство подушки под фундамент.

Уплотнение основания особенно актуально при строительстве на пучинистых грунтах. Оно снижает пучение грунта и увеличивает несущую способность основания. Если дом строится на торфяных и лессовых грунтах, то для усиления несущей способности в низ фундамента укладывают монолитную подушку из бетона или железобетона. На сильных основаниях (песчаные, супесчаные грунты) достаточно будет подушки из крупнозернистого песка или мелкого гравия. Ее засыпают частями, выравнивают слои и уплотняют ручной или механической трамбовкой.

Основные работы.

Песчаная подушка.

В готовый котлован укладывают песчаную подушку с гравием слоем высотой около 15 сантиметров. Чтобы увеличить плотность, слой с песком и гравием поливают водой и утрамбовывают. Затем на песчаную подушку выкладывают прочную гидроизоляционную пленку либо геотекстиль.


Ленточный фундамент пошаговая инструкция.

Для опалубки неглубоких фундаментов используют подручные материалы: доски, фанера, бруски и шифер. Каркас сбивают внутри, а гвозди загибают снаружи. За счет этого поверхность станет ровной, а убирать опалубку потом будет легче. Во время работы постоянно контролируйте вертикальность! Для обустройства небольшого цоколя или подвала делайте каркас высотой не менее 30 сантиметров от земли.

Опалубку нельзя оставлять зимой не залитой! Поэтому работы лучше проводить в теплое время года.


Ленточный фундамент для дома пошаговая инструкция.

Гидроизоляция.

Для усиления гидроизоляции на дно котлована кладут рубероид. Можно использовать и более эффективные современные материалы. Например, пенетрон. Такая смесь отличается повышенной устойчивостью к влаге, она предотвратит возникновение плесени и грибка на бетонном фундаменте. Чтобы сделать смесь, просто при заливке фундамента добавьте в бетон пенетрон согласно инструкции.


Ленточный фундамент своими руками пошаговая инструкция.

Армирование.

Армирование ленточного фундамента проводят с использованием кирпичей и армированной сетки. На дно траншеи кладутся кирпичи, а поверх устанавливается стальная арматура для ленточного фундамента. Для изготовления сетки стержни арматуры связывают специальной проволокой так, чтобы ячейки были квадратными со стороной около 40 сантиметров. Армирование ленточного фундамента делают с отступом 50 мм от краев котлована.

Связку арматуры нельзя делать сварочным аппаратом, так как в местах сварки возникнет коррозия!


Армирование ленточного фундамента своими руками пошаговая инструкция.

Вентиляция и коммуникации.

Затем приступают к обустройству коммуникаций в деревянном доме. Для этого делают специальные отверстия для коммуникационных труб, которые подведут водопровод и систему канализации к дому. Для обустройства используют пластиковые или асбоцементные трубы, которые привязывают к арматуре. Чтобы трубы не заполнились бетонным раствором во время заливки, насыпьте туда песок.


Пошаговая инструкция армирования ленточного фундамента.

Вентиляция и коммуникации

Для обеспечения вентиляции и подвода коммуникаций в дом в фундаменте необходимы отверстия. Для обеспечения вентиляции к установленной арматуре привязываются проволокой нарезанные по размеру куски пластиковых или асбоцементных труб выше уровня земли по одной с каждой стороны (если дом небольшой). Чтобы избежать заполнения труб раствором, их заполняют песком.

Отверстия для вывода коммуникаций делают тоже с помощью труб, но располагают в заранее запланированных местах ниже уровня земли, учитывая глубину промерзания грунта. При мелкозаглубленных фундаментах коммуникации проводятся под фундаментом.

Заливка бетоном: как сделать бетонную смесь самостоятельно.

Бетонную смесь заливают в опалубку постепенно слоями толщиной 15-20 сантиметров. Слои должны быть одинаковыми по составу! Затем бетон трамбуют при помощи глубинного вибратора или деревянной трамбовки. Трамбовка поможет избежать пустых мест, что усилит прочность и надежность конструкции.

Можно купить готовую бетонную смесь либо сделать раствор своими руками. Смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавляют водой в размере 60% от цемента. В мороз заливают теплую воду, а в жаркую погоду — холодную. Это ускорит затвердевание.


Ленточный фундамент своими руками пошаговая инструкция.

Кроме того, не забудьте добавить пенетрон, если вы решили использовать это гидроизоляционное средство. При минусовой температуре в смесь добавляют морозоустойчивые вещества в расчете 1,5% от массы цемента. При температуре до -10 градусов подойдет поваренная соль, при более сильном морозе применяют хлористый кальций. Но, как уже отмечалось, заливать бетон лучше в теплое время года.

Залитый бетон накрывают пленкой. Через 4-6 дней снимают опалубку, засыпают фундамент песком или глиной и вновь накрывают пленкой. Пленку желательно оставлять на 2-4 недели, ведь в первый месяц после заливки фундамент набирает 99% прочности.

Если вы не хотите готовить бетонную смесь самостоятельно, раствор можно купить в готовом виде. Крайне важно правильно выбрать бетон, так как качество состава влияет на прочность, надежность и долговечность будущего фундамента и строения.

Ленточный фундамент пошаговая инструкция.

Как правильно выбрать бетон.

Прежде всего, обратите внимание на марку изделия. Она показывает способность бетона переносить те или иные нагрузки.

Строительство специальных объектов (банковское хранилище и пр. )

Кроме того, обратите внимание и на другие показатели. Маркировка в виде буквы W указывает на уровень водопроницаемости бетона. Он варьируется в пределах 2-12. Чем выше коэффициент, тем более устойчив материал к влаге. Такой показатель учитывают, если на участке присутствуют грунтовые воды. Буква F характеризует устойчивость к холоду и низким температурам. Она показывает, сколько заморозок и разморозок выдержит бетон.


Плитный фундамент своими руками пошаговая инструкция.

Нужно ли утеплять фундамент.

Пошаговая инструкция по установке ленточного фундамента закончилась, однако эксперты рекомендуют утеплять конструкцию после монтажа по внешнему и внутреннему периметру. Но можно ограничиться и утеплением только наружного фундамента. Теплоизоляция защищает бетон от промерзания и растрескивания. После утепления фундамент меньше подвержен перепадам температур, негативному влиянию влаги.

Утеплить фундамент тоже можно своими руками. Пошаговая инструкция предлагает три основных метода:

  1. С внешней и внутренней стороны засыпать фундамент керамзитом толщиной минимум 0,5 метров;
  2. С наружной стороны разместить вспененный пенополистирол слоем толщиной 5-10 сантиметров. Пенополистирол выбирайте средней плотности, крепите при помощи пластмассовых дюбелей и молотка;
  3. После застывания готовый фундамент с боковых сторон обрабатывают распыляемым пенополиуретаном. Такое средство равномерно покрывает поверхность и защищает констуркцию от влаги, однако постепенно оно растворяется под воздействием ультрафиолета.

Монтаж фундамента своими руками — трудоемкий процесс, который может содержать ошибки в расчетах и установке. Нарушение технологий строительства через несколько лет приведет к серьезным проблемам конструкции. Чтобы этого избежать, обращайтесь к профессионалам!


Ленточный фундамент пошаговая инструкция.

Конструкция и разновидности ленточных фундаментов.


Ленточный фундамент своими руками пошаговая инструкция видео.
Ленточное основание представляет собой ж/б полосу определенной толщины и высоты, которая монтируется по периметру будущего здания, а также под все внутренние стены (рис. 1). Заливной фундамент изготавливают из бетонной смеси марки В22,5, для замеса которой применяется цемент М200, крупнозернистый песок и гравий в пропорции 1:2:2,5 соответственно. Для придания конструкции требуемой прочности и надежности производится армирование по всему периметру стальными прутьями диаметром 8-12 мм (рис. 2).

Планируя возведение частного дома своими руками, нужно ответственно подойти к выбору вида ленточного фундамента.

При этом учитываются следующие параметры:

  • предполагаемые нагрузки на будущее основание;
  • характеристики почвы на строительной площадке;
  • уровень залегания грунтовых вод;
  • глубина промерзания.


Ленточный фундамент своими руками пошаговая инструкция.
По типу связи бетона с грунтом ленточные основания подразделяются на:

Первый тип нашел применение при строительстве одноэтажных зданий на стабильных грунтах. Мелкозаглубленные фундаменты – идеальное по цене и качеству решение при возведении бревенчатого дома. Главной особенностью таких оснований является то, что они размещаются намного выше уровня промерзания почвы. Из преимуществ мелкозаглубленных оснований следует выделить их невысокую стоимость и легкость выполнения земляных работ. Недостатком является невозможность использования на многих грунтах и для строительства двухэтажных зданий.

Фундаменты глубокого заложения считаются более прочными и надежными, так как они не подвергаются сезонным вспучиваниям. Однако на их заливку тратится больше времени, сил и денежных средств. Такие основания прекрасно подходят для строительства больших кирпичных домов.

При выборе глубины ленточного фундамента учитывайте характер грунта на строительной площадке. На пучинистой почве рекомендуется использовать свайно-ленточный фундамент.

Свайно-ленточные фундаменты кроме ж/б ленты дополнительно оборудуются винтовыми, буронабивными или забивными сваями. Такая конструкция позволяет улучшить механические показатели основания и увеличить его сцепку с грунтом. Данный тип является оптимальным решением для частного строительства на пучинистой почве.

Пошаговая инструкция по устройству ленточного фундамента

Для обеспечения максимального ресурса конструкции недостаточно залить ленточный фундамент в опалубку. Необходимо опереть его на непучинистый грунт, отвести влагу, компенсировать силы морозного пучения. Для этого изготавливают подушку, дренаж, гидро и теплоизоляцию, соответственно. Чтобы все операции сделать правильно, необходимо соблюдать технологию, приведенную ниже:

Подготовка

Пробы грунта

Пробы грунта перед началом строительства

Чтобы ленточный фундамент прослужил долго, необходимо заказать изыскания в специализированной фирме. Это позволит выявить возможность подвижки пластов, состав почвы и глубину залегания грунтовых вод. Лишь в этом случае основание дома можно сделать правильно. Данные изысканий необходимы для расчета сечения арматуры, количества поясов и сечения ленты.

Разметка

На этом этапе необходимо удалить плодородный слой со всего пятна застройки (обычно 0,4 – 0,6 м), произвести разметку:

  • шнуры на колышках вдоль каждой стены;
  • схема известковым раствором по грунту.

Разметка ленточного фундамента

Разметка траншей под ленточный фундамент.

Колья монтируются чуть дальше осей стен, чтобы шнуры не провисали при выборке грунта лопатой. В проектах прямоугольных и квадратных коттеджей диагонали должны совпадать, с точностью до 2-х см. При наличии пилястр, крылечек или веранд геометрия каждого архитектурного элемента контролируется дополнительно.

Для тяжелого оборудования (насосы, аварийные генераторы), отопительных приборов (котлы, печи весом более 0,4 т) размечаются не связанные с лентой самостоятельные фундаменты. Расстояние между ж/б конструкциями должно быть больше 10 см, после заливки бетона оно засыпается негорючим материалом (щебень или песок).

Рекомендуем прочитать: Как правильно разметить ленточный фундамент.

Земляные работы

В зависимости от глубины ленты на нее действуют различные силы пучения:

  • касательные – пытаются сдвинуть конструкцию вбок или выдавить по касательной вверх;
  • выталкивающие – только для МЗЛФ, не доходящего до слоев, которые не вспучиваются зимой.

Поэтому, кроме песчаной подушки под подошвой ленты необходимо обеспечить боковую засыпку фундамента нерудным материалом (песок, щебень, смесь ПГС).

Копка траншеи для ленточного фундамента

Копка траншеи под ленточный фундамент. В дальнейшем плодородный слой грунта внутри фундамента обязательно убирается.

Для компенсации сил пучения и создания нормальных эксплуатационных условий подземного этажа, стенами которого в 60% случаев является ленточный фундамент, наружную поверхность бетонной конструкции утепляют листами XPS пенополистирола по слою гидроизоляции. Слой теплоизолятора продолжают в горизонтальной плоскости по дну траншеи на 0,6 – 0,8 м, расстилая листы этого же материала.

Чтобы сделать гидро-, теплоизоляцию правильно, строителям необходим доступ к этим поверхностям, находящимся ниже уровня земли. Это требует увеличения ширины каждой траншеи по периметру дома на 0,8 – 1 м. Устройство ленточного фундамента своими руками потребует вчетверо больше времени, чем при использовании спецтехники. Для мелкозаглубленной ленты МЗЛФ работы можно выполнить вручную, для глубин ниже отметки промерзания лучше использовать экскаватор.

На последнем этапе необходимо выровнять дно всех траншей по единому уровню. Однако, земляные работы на этом не заканчиваются, поскольку ленту необходимо защитить от влаги еще одним способом.

Подробнее: Как копать траншею под фундамент правильно.

Дренаж

У большинства производителей пенополистирола имеются технологические карты для утепленного МЗЛФ и лент глубокого залегания. В них приведена пошаговая инструкция по обустройству дренажа:

  • по внешнему периметру расширенной на предыдущем этапе траншеи создается углубление на 30 см ниже подошвы ленты;
  • создается общий уклон системы в одну сторону (3 – 4 градуса для самотечного перемещения стоков);
  • в месте сбора в землю заглубляется герметичная емкость с горловиной, выходящей на поверхность;
  • дно углубления отсыпается щебнем, если грунт илистый, необходимо уложить геотекстиль (запас 30 см с каждой стороны для последующего обертывания трубы), уплотнение подушки вибратором или трамбовкой обязательно;
  • на подушку укладываются дренажные трубы (гладкие или гофрированные, со щелевой или круглой перфорацией), их запускают в колодцы, оставляя свободное пространство, в которое при засорах можно будет спустить шланг для продувки системы высоким давлением;
  • по углам монтируются смотровые колодцы из гофрированной или гладкой трубы с заглушками сверху;
  • мини-траншею засыпают щебнем до уровня дна траншеи.

Схема пристенного дренажа фундамента

Схема пристенного дренажа фундамента

Чтобы сделать дрены правильно, необходимо выполнить все приведенные условия. Это позволит содержать заглубленные в грунт ж/б конструкции дома в сухости. Дрены должны находиться под планируемой отмосткой, чтобы стоки с нее попадали не в дренаж, а поверхностную ливневку, что позволит разгрузить резервуар от переполнения.

Стоит отметить, что дренаж предусматривается далеко не всегда, если вы сомневаетесь делать или не делать подземный водоотвод, то точно сможет сказать только геология грунтов, которую стоит заказать.

Рекомендуем прочитать: Устройство пристенного дренажа фундамента.

Песчаная подложка

Чтобы сделать правильно фундаментную подушку, необходимо уплотнить послойно 15 – 20 см песка и столько же щебня. Только в сочетании с дренажом и утеплением ленты конструкция обеспечит вековой ресурс дома без разрушения. В момент уплотнения нерудный материал необходимо смачивать для лучшей усадки.

Рекомендации по гидроизоляции подошвы ленты несостоятельны:

  • щебень и песок обладают дренажными свойствами, то есть вода через них может просочиться только вниз;
  • капиллярный подъем с нижних уровней в этих материалах отсутствует.

При внезапном повышении УГВ рубероид не защитит бетон, так как не связан с боковой гидроизоляцией конструкции. Влага из бетона вниз при вибротрамбовке не уходит, цементное молочко поднимается кверху, крупные фракции опускаются вниз. Поэтому лучше сделать нормальную гидро- и теплоизоляцию основания дома после распалубки конструкции.

Опалубка

Опалубка для ленточного фундамента

Опалубка должна быть надежно закреплена раскосами и стянута проволокой, через просверленные в щитах отверстия.

Пошаговая инструкция монтажа классической съемной опалубки выглядит следующим образом:

  • изготовление – из фанеры, обрезной доски, ДСП или ОСП сколачиваются щиты (высота от дна траншеи до уровня земли + 40 – 50 см цоколя);
  • установка – щиты скрепляются перемычками для стабильной геометрии при распирании изнутри бетоном, снаружи их фиксируют наклонными брусками, упирающимися в колышки;
  • отверстия – в цокольной части сквозь щиты пропускают трубы подходящего диаметра для вентиляционных продухов, под землей монтируют аналогичные гильзы для ввода инженерных систем (если планируются полы по грунту – вентиляционные продухи не нужны);
  • обработка – для облегчения распалубки и улучшения качества боковых поверхностей бетонной ленты изнутри щиты обшивают рубероидом или пленкой ПВХ.

Не рекомендуется заливать бетон по верхнему краю опалубки, лучше, чтобы уровень находился ниже него на 2 – 5 см. Это предотвратит разбрызгивание при виброуплотнении смеси, позволит качественнее выровнять поверхность. Отметка горизонта маркером или шнуром на внутренней поверхности щитов позволит контролировать наполнение формы бетоном.

Опалубка с арматурным каркасом

Не забудьте заложить в опалубку пластиковые закладные для продухов и коммуникаций.

Технология несъемной опалубки несколько отличается от предыдущего варианта:

  • вместо пиломатериала используются полистирольные блоки (сборка аналогична конструктору);
  • отсутствуют наружные подпорки, изнутри монтируются пластиковые стяжки;
  • благодаря рифленой поверхности полистирола, внутренним стяжкам, утеплитель надежно прилипает к бетону.

Несъемная опалубка всегда уже классической, что затрудняет размещение глубинного вибратора. При заливке МЗЛФ заполнение опалубки бетоном происходит за раз. Если глубина фундамента ниже отметки промерзания, собирается 40 – 60 см опалубки по высоте, заливается, уплотняется бетон. Затем опалубка наращивается на такую же высоту, операции повторяются.

Рекомендуем прочитать: Устройство опалубки ленточного фундамента.

Армирование

Схема армирования угла ленточного фундамента.

Чтобы сделать армопояс основания дома без ошибок, необходимо произвести расчет (сечение, количество продольных прутков, шаг перемычек), учесть нюансы:

  • прутки запрещено стыковать в углах, Т-примыканиях, один хлыст изгибается под прямым углом (50 диаметров арматуры минимум), второй крепится к нему на прямом участке соседней стены;
  • не рекомендуется диаметр продольных прутков периодического сечения (рифленка) меньше 12 мм, распределительных хомутов или перемычек меньше 6 мм (гладкая арматура);
  • продольных стержней обычно закладывают 4 – 6 шт. в каждом каркасе (2-3 снизу, 2-3 сверху);
  • в примыканиях и углах шаг перемычек снижается втрое (20 см вместо 60 см);
  • нахлест рекомендован 40 – 60 см с двойной перевязкой проволокой.

Схема армирования углов ленточного фундамента п-образными хомутами.

Зная объем опалубки для заказа бетона, можно примерно прикинуть расход арматуры – 80 кг на куб раствора. Запрещено касание армопояса к щитам опалубки, от металлических элементов до них должно быть 2 см минимум, лучше 5 см.

При использовании хомутов (согнутый из прутка замкнутый элемент, повторяющий форму опалубки) повышается производительность монтажа армопояса.

Рекомендуем прочитать: Как правильно армировать ленточный фундамент.

Заливка

Основными правилами профессиональной заливки ленточного основания являются:

  • наполнение опалубки за один день с перерывами в пределах 1 – 2 часов (начало схватывания в зависимости от погоды);
  • перемещение миксера по периметру, а не разгонка жидкого бетона из одного места по всем стенам (смесь теряет свойства);
  • горизонталь верхней плоскости ленты ниже бортов щитов опалубки, а не всклянь с ними;
  • запрещается сбрасывать раствор с высоты (максимум 2 м от дна траншеи);
  • обязательно уплотнение бетонной смеси вибратором.

Заливка бетона в опалубку

Заливка бетона в опалубку.

Для качественного заполнения опалубки необходимо несколько раз переставить миксер вокруг пятна застройки, чтобы заполнить высоту 60 см. Затем пройти все участки глубинным вибратором, повторить операции до достижения проектной отметки. Нормой для виброинструмента является уплотнение глубины, равной 1,25 от длины наконечника.

Рекомендуем прочитать: Как правильно залить ленточный фундамент, в любую погоду.

Уход за бетоном

Чтобы избежать напрасной траты бюджета строительства на этапе котлована застройщик должен знать, сколько отстаивается бетон в опалубке и способы ухода за ним. Основными неприятностями, которые могут случиться с ж/б конструкцией, являются:

  • повреждение – химическое или механическое;
  • высыхание до полной гидратации – ломкая структура, нарушенные внутренние связи, возможно в жару;
  • растрескивание от температурных перепадов – актуально поздним летом, осенью;
  • раковины на поверхности – усадка из-за отсутствия пластификаторов.

Залитый фундамент в опалубке

После заливки фундамент поливают водой в течение недели и укрывают сверху пленкой, для предотвращения испарения влаги.

Пока бетон не набрал 2/3 проектной прочности (можно узнать по марке), его нельзя распалубить и необходимо защитить от указанных воздействий. Для этого пятно застройки или периметр основания укрывается пленкой ПВХ, мешковиной или брезентом, через 8 часов начинается леечный полив. Укрытая рыхлыми материалами лента дольше сохраняет влагу, рекомендуется посыпать ее песком, опилками, укрыть мешковиной и увлажнять эти материалы.

Разметка участка и рытье траншеи.

Перед тем как приступать непосредственно к заливке основания, необходимо должным образом подготовить рабочую площадку. Она очищается от деревьев, корней, кустов, больших камней и других препятствий. Затем согласно имеющемуся плану дома с помощью кольев и шнура на площадку наносится разметка под фундамент. Разметку рабочей области следует выполнять внимательно, так как даже небольшие отклонения от плана могут привести к искривлению будущей конструкции, дополнительным затратам и другим неприятным моментам.

Если рабочая площадка ровная, то с разметкой никаких трудностей возникнуть не должно. При наличии сложного рельефа желательно иметь под рукой лазерный уровень. Будьте внимательны при разметке углов, они должны быть строго прямыми.

После того как с разметкой покончено, можно приступать к земляным работам. Рытье траншеи выполняется вручную или с помощью тяжелой техники. Здесь все зависит от вашего бюджета.

При выборе ширины ленты следует учитывать тип будущего строения и характеристики почвы. Так, для возведения бани или здания хозяйственного назначения на твердой земле минимально допустимая ширина фундамента составляет 25 см, а для илистого или песчаного грунта – 50 см. Для строительства одноэтажных домов нужно заливать ленточный фундамент шириной не менее 40 см для твердой почвы и более 80 см для илистых грунтов.

Если планируется делать мелкозаглубленный фундамент, то глубина траншеи должна составлять около 60 см. Глубина фундамента глубокого заложения выбирается на 25-35 см больше за глубину промерзания почвы. При этом под внутренние стены и перегородки разрешено возводить основание меньшей глубины.

После того как траншея вырыта, ее дно и стенки проверяются на горизонтальную и вертикальную ровность строительным уровнем. Далее на дно котлована монтируется гравийная или песчаная подушка и тщательно утрамбовывается.

Рекомендуемая толщина этого шара – 15-20 см. Поверх подушки ложится шар гидроизоляционного материала (плотной полиэтиленовой пленки, рубероида и т.п.). Это помогает защитить фундамент от грунтовых вод и уменьшить уход влаги из бетона при схватывании.

Опалубка для ленточного фундамента.


Опалубка ленточного фундамента пошаговая инструкция.
Опалубка для ленточного фундамента (фото выше) может быть собрана из досок толщиной более 4 см, а также из деревянных, металлических щитов или пенополистирольных плит. Какой вариант опалубки выбрать, зависит только от вас. Для скрепления досок между собой применяются деревянные брусья сечением 5 см. Вкручивать саморезы или вбивать гвозди необходимо с внутренней стороны конструкции так, чтобы шляпки были углублены в древесину.

Для придания опалубки требуемой жесткости стенки с наружной стороны дополнительно фиксируются подпорками, а между собой – вертикальными перемычками с шагом 50-100 см (рис. 3). Чтобы бетон не проникал через щели между досками, опалубка изнутри покрывается слоем гидроизоляционного материала. Опалубка должна быть выше уровня земли на 0,3-0,4 м. Наземная часть будет являться цоколем дома. Собирая опалубку, нужно сразу вырезать отверстия в досках и уложить сточные трубы, так как после заливки бетона сделать это будет затруднительно.

Монтаж опалубки

Для опалубки можно использовать и обрезную доску, и листы фанеры. Если с внутренней стороны готовой опалубки степлером прикрепить полиэтиленовую пленку, то материалы останутся чистыми и после снятия опалубки их можно будет использовать для обрешетки под кровлю. Поэтому покупать материал специально для опалубки не нужно.

Схема опалубки для ленточного фундамента своими руками.

Опалубку удобно собирать своими руками непосредственно на участке при помощи шурупов и шуруповерта (или дрели). Если ее собирать с помощью гвоздей и молотка, то демонтировать такую опалубку будет намного сложнее. Вкручивать шурупы или вбивать гвозди необходимо только с внутренней стороны опалубки, для того чтобы ее можно было легко убрать, когда фундамент высохнет.

Делать опалубку нужно выше планируемой высоты, а уровень заливки отметить натянутым шнуром или леской. Делая фундамент под дом, вокруг опалубки стоит поставить распорки по всему периметру и с наружной, и с внутренней сторон с шагом не менее 1 м, для того чтобы масса бетона своей тяжестью не повредила опалубку.

Армирование и заливка бетона.


Установка опалубки для ленточного фундамента пошаговая инструкция.
Армирование ленточного фундамента является обязательной процедурой, от правильного выполнения которой зависят прочностные характеристики всей конструкции. В качестве арматуры применяются металлические стержни толщиной 8-12 мм. Они нарезаются отрезками требуемой длины и укладываются вдоль и поперек фундамента. Если глубина основания составляет более 40 см, то прутья нужно монтировать еще и вертикально (рис. 4).

Для связки арматуры сварку использовать не рекомендуется, потому что такие соединения являются очагами коррозии.

Прутья крепятся к опалубке и соединяются между собой стальной проволокой. Сварочное соединение применять не рекомендуется, так как это со временем приведет к коррозии металла и ухудшению механических свойств основания. После того как с армированием покончено, можно начинать замес и заливку бетонного раствора. Для удаления из него пузырьков используют вибрационную машинку или уплотняют залитую смесь деревянным бруском. Верхний слой смеси выравнивают правилом или мастерком.

Через 10-15 дней после завершения работ деревянная опалубка разбирается, после чего внешние стенки фундамента обрабатываются жидкой или пленочной гидроизоляцией. Это позволит защитить основание от разрушающего воздействия грунтовых вод. На последнем этапе работ выполняется обратная засыпка с помощью песка.

Особенности свайно-ленточного фундамента своими руками.


Свайно ленточный фундамент своими руками пошаговая инструкция.
Свайно-ленточное основание является одним из видов ленточного фундамента. Оно состоит из сплошного мелкозаглубленного ростверка. на который в процессе эксплуатации опираются стены здания, и свай, монтируемых в землю ниже глубины промерзания (рис. 5). Подобная конструкция позволяет не только уменьшить затраты на строительство фундамента, но и увеличить его сцепку с грунтом.

Ниже приведена пошаговая инструкция свайно-ленточного фундамента своими руками:

  1. Подготовка площадки. Как и в случае с железобетонным основанием ленточного типа, строительный участок очищается от мусора, выравнивается и размечается.
  2. Земельные работы. Выполняется рытье траншеи под ленту глубиной до 50 см. Дно траншеи засыпается гравием или песком и утрамбовывается. Затем по углам будущей конструкции, в местах состыковки стен и через каждые 200 см сверлятся отверстия под сваи. Глубина скважин должна быть больше за глубину промерзания на 30-40 см. Сечение отверстий выбирается таким, чтобы сваи входили в них без больших усилий.
  3. Монтаж свай. В приготовленные скважины устанавливаются металлические или асбестоцементные трубы, после чего производится армирование и заливка в них бетонной смеси.
  4. Конструирование опалубки, армирование и заливка бетона. Данный этап выполняется практически так же, как и для ленточного основания. Единственным отличием выступает то, что арматура свай в обязательном порядке связывается с арматурой ростверка.

От того, насколько правильно возведен ленточный или свайно-ленточный фундамент, зависят эксплуатационные характеристики всего здания. Поэтому к предстоящим работам необходимо тщательно подготовиться, изучив технологию монтажа и разобравшись со всеми нюансами, с которыми можно столкнуться при выполнении поставленной задачи.

Рекомендация: Хорошая большая обзорная статья, из нее узнаете о пошаговой инструкции для ленточного фундамента. В реальности возникнет очень много моментов, которые нельзя предвидеть заранее, в итоге вы допустите много ошибок и потеряете свои деньги. Что бы не ошибиться и не потерять вам нужно очень тщательно изучить всю технологию и обязательно поговорить с профессионалами. Только после этого вы можете подумать сможете ли вы своими руками построить ленточный фундамент или не сможете?

Ленточный фундамент своими руками: этапы работ и пошаговая инструкция

Ленточный фундамент можно назвать самым популярным при строительстве частных домов, так как он в полной мере оправдал себя за многие десятилетия эксплуатации. Он – достаточно прост в обустройстве, не требует особо сложных приспособлений или специальной техники.


Ленточный фундамент своими руками

Конечно, чтобы конструкция была надежной и прочной, можно сделать ленточный фундамент своими руками лишь частично, то есть выполнить основные работы по выкапыванию траншеи, монтажу опалубки, по установке и обвязке арматурной решетки, по гидроизоляции и утеплению. А вот изготовление и заливку бетона бывает проще и надежнее заказать в компаниях, которые занимаются этой работой профильно.

Чтобы выяснить, почему ленточный фундамент так популярен в строительстве, нужно рассмотреть все его положительные и, конечно же, имеющиеся отрицательные качества.

Преимущества и недостатки ленточного фундамента

Ленточный фундамент — это монолитная полоса бетонного раствора, на которой возводятся все несущие стены строения.


Ленточный фундамент — надежная основа для возведения стен здания

Этот вид основания применяется в следующих случаях:

  • Под возведение частных домов и хозяйственных построек из материалов, имеющих значительную массу, таких, как камень, бетон, кирпич, шлакоблоки и другие материалы.
  • В случаях, когда в общем плане постройки предполагается подземный гараж, цокольный этаж или подвал.
  • Для строительства домов, имеющих тяжелое перекрытие или же мансарду.
  • В регионах, где преобладает преимущественно неоднородный грунт.

Нужно отметить, что установка ленточного фундамента подходит для почти всех видов грунтов, за исключением, пожалуй, только просадочных и торфяников — это обязательно нужно учитывать, выбирая тип основания под постройку собственного дома.

Чтобы знать, чего можно ожидать от ленточного фундамента в процессе эксплуатации, необходимо владеть информацией о достоинствах и недостатках этой конструкции.

Достоинства:

  • Ленточный фундамент способен выдержать большие нагрузки, ничуть не меньшие, чем монолитное основание.
  • Он отличается сравнительной простотой подготовительных мероприятий, которые могут быть вполне проведены самостоятельно.
  • У ленточного фундамента всегда большой эксплуатационный период, безусловно, при правильном его строительстве и обеспечении нужных степеней защиты конструкции (гидроизоляции и утепления).
  • Достоинством можно считать многообразие конкретных видов ленточного фундамента, из которых можно выбрать тот, который в наибольшей степени подходит по технологическим и финансовым возможностям.
  • Ленточная основа обойдется гораздо дешевле, чем монолитная, хотя практически не уступает ей в прочности.
  • Эта конструкция позволяет более качественно произвести термоизоляцию полов в доме, создав многослойную утеплительную «подушку».

Недостатки:

  • Ленточный фундамент не подходит для устройства в некоторых грунтах.
  • По строительной технологии вся толщина фундамента должна быть залита за один прием, а такое количество бетона самостоятельно приготовить очень сложно. В связи с этим возникает необходимость обращения к строительным фирмам-изготовителям, имеющим специальное оборудование и технику.
  • Работа, даже при подготовке к заливке бетона, достаточно трудоемкая, и займет немало времени. Без помощников будет обойтись сложно.

Как видно из представленных качеств ленточного фундамента, положительные имеют значительный перевес над отрицательными.

Виды ленточных фундаментов

Существует несколько видов ленточного фундамента, которые различаются по некоторым критериям, и первый из них — это глубина его залегания.


Существует несколько разновидностей ленточных фундаментов

  • Например, для массивных домов, возведенных из тяжелых строительных материалов, необходим заглубленный фундамент, который обязательно устраивают на глубину в 250 ÷ 300 мм ниже уровня промерзания грунта в регионе постройки здания.
  • Другой вид ленточного фундамента — это мелкозаглубленный. Его применяют для легких каркасных построек, а общая глубина его не превышает 550 ÷ 600 мм.


На схеме — несколько основных видов фундаментов ленточного типа
Ленточные фундаменты разделяют не только на два вида, но еще и на несколько типов:

  • Монолитный тип фундамента — самый применяемый для разных построек. Возводится из раствора бетона и с обязательным армированием. Этот фундамент привлекает простотой конструкции и доступностью ее возведения, наряду с присущей долговечностью и прочностью.
  • Сборный фундамент для строительства частных домой применяют реже. Собирается этот тип основы из готовых бетонных блоков, которые изготавливают на заводах. Доставляют их на место проведения строительных работ и устанавливают в подготовленную траншею с помощью тяжелой техники.

Устанавливаются блоки впритык друг к другу, а зазоры между ними заполняются бетонным раствором и с внешних сторон всплошную заделываются гидроизоляционным материалом.

Такой тип основы не подходит для нестабильных грунтов, так как по стыкам может произойти разрыв и деформация всего фундамента, а значит, затем и стоящего на нем здания.

Кроме этого, за доставку и установку блоков на их постоянное место (использование погрузочно-разгрузочной и подъемной техники) придется заплатить достаточно круглую сумму. Однако, справедливости ради нужно сказать, что сами блоки обойдутся дешевле всего комплекса необходимых материалов для заливки монолитного пояса фундамента, а также избавит строителей от многих тяжелых строительных работ. Например, не придется сбивать и устанавливать опалубку, укладывать и обвязывать арматурную сетку.

Сборный или блочный фундамент хорошо подойдет для двух— или трехэтажных домов, возводимых из бетонных плит или кирпича. Если есть финансовая возможность и тип грунтов подходит для установки блоков, то этот тип фундамента станет неплохим выбором для постройки большого коттеджа.

Материалы для обустройства ленточного фундамента

Если все-таки принято решение строить здание именно на ленточным монолитном фундаменте, нужно приобрести все необходимые материалы для его возведения.

Для этого понадобятся:

  • Рубероид или плотная полиэтиленовая пленка – для гидроизоляции опалубки.
  • Доска, толщиной в 15 ÷ 20 мм и брусок 20 × 30 мм – для установки опалубки.
  • Стальная проволока – для связки арматуры и стягивания, при необходимости, досок опалубки.
  • Арматура диаметром в 10 ÷ 15 мм – для установки армирующего пояса.
  • Гвозди или саморезы – для монтажа опалубки.
  • Песок и щебень – для предварительной засыпки «подушек».
  • Если бетон все-таки будет замешиваться самостоятельно, то для него будет нужен цемент не ниже М400, песок и среднефракционный щебень или гравий. Раствор изготавливается из этих материалов, взятых в пропорциях 1: 2: 4.

Последовательность работ по созданию ленточного фундамента

Чтобы быть уверенным в выборе фундамента, необходимо провести некоторые подготовительные мероприятия.


Любая работа по заливке предваряется масштабными подготовительными мероприятиями

Расчет фундамента

Нужно обязательно выяснить тип грунта на участке для постройки дома и глубину его промерзания в конкретном регионе, а также глубину прохождения грунтовых вод. Для выяснения всех этих особенностей нужно обратиться в проектно-строительную организацию, которая проведет геодезическое исследование, произведет необходимые расчеты и создаст точный проект фундамента, опираясь на анализ, полученный в результате исследовательских изысканий.

Если браться за составление проекта самостоятельно, можно не учесть некоторых нюансов, которые впоследствии приведут к разрушению стен дома. В особенности это касается строений, имеющих несколько этажей.

Если планируется возвести небольшую постройку, такую, к примеру, как дачный домик, гараж, сарай, курятник или баня, то фундамент можно попробовать рассчитать самостоятельно, учитывая рекомендации СНиП II—Б.1—62. А еще проще – воспользоваться специальной таблицей, позволяющей без проведения особых расчетов достаточно точно определить необходимую глубину залегания ленточного фундамента, в зависимости от типа дома и особенностей грунтов:

Вид строенияНагрузка на грунт в кН/кв.мГлубина залегания ленточного фундамента (мм) в зависимости от вида грунта
Каменистый грунт, опокаПлотная глина, суглинок, который лепится в рукеСлежавшиеся сухой песок, супесьМягкие песок, супесь, илистый грунтОчень мягкие песок, супесь, илистый грунтТорфяник
Сарай, баня, хоз. постройки20200300400450650Необходим фундамент иного типа
Одноэтажный дачный домик с мансардой30300350600650850Необходим фундамент иного типа
Двухэтажный коттедж50500600Требуется расчет специалистовТребуется расчет специалистовТребуется расчет специалистовНеобходим фундамент иного типа
Двух или трехэтажный особняк70650850Требуется расчет специалистовТребуется расчет специалистовТребуется расчет специалистовНеобходим фундамент иного типа
В таблице приведены средние данные силы нагрузки на грунт зданий различного типа
В каждом конкретном случае обязательно приветствуется индивидуальный расчет
Справочно: 1 кг = 9,81 Н; 1 кН = 101,9 кг; 10 кН = 1019 кг
Таблица составлена на основании данных Британских государственных строительных норм 2010 г.

Разметка участка

Когда произведены необходимые расчеты фундамента, составлен архитектурный план здания и, соответственно, определено расположения несущих стен, производится разметка на выбранном для строительства месте.


Важнейший вопрос — правильная разметка фундамента на местности

  • Перед разметкой будущую площадку нужно очистить от посторонних предметов и мусора, а также снять верхний плодородный слой почвы толщиной примерно в 120 ÷ 150 мм. Органические остатки могут привести к возникновению биологических процессов разложения, что нежелательно для подвальных помещений.
  • На подготовленной площадке производится предварительная разметка углов будущего строения посредством вбивания колышков.

Далее, тщательно проверяется ровность расположения и уточняется расстояние между ними. Колышки переставляются по мере надобности. На них натягивается прочный шнур, с помощью которого будет легче контролировать прямизну углов и определять правильное направление полосы фундамента.

  • Иногда для обозначения углов используют заранее изготовленные деревянные детали — прямоугольники. Сначала в нужной точке устанавливают один прямоугольник и закрепляют его.


Один из приемов проведения разметки
Далее, на него привязывают два шнура на расстоянии ширины траншеи под фундамент, их протягивают до следующего места, где устанавливают второй угол, а затем к нему привязывают протянутые шнуры.

Таким образом проводят разметку всех четырех углов дома, а если несущие стены предусмотрены и внутри строения, затем проводят и их разметку.


Обязательно добиваются прямизны всех углов, параллельности и перпендикулярности основных линий

  • После того, как все углы выставлены, необходимо провести сверку длины диагоналей, обозначенного прямоугольника или квадрата. Если они будут равны, значит, все углы выставлены правильно.
  • Далее, по ходу шнуром можно сделать просыпку порошком сухой извести — она визуально покажет направление, и возможно, выявит некоторые ошибки.
  • Когда разметка контура фундамента и внутренних стен дома будет завершена, нужно таким же образом разметить фундамент под крыльцо, веранду или террасу.

Если в доме предполагается установка кирпичной печи или камина, то есть смысл сразу позаботиться о фундаменте и для этого сооружения. Однако лента для дома и плита под печку не должны быть жестко связаны между собой.

После проведенной разметки можно приступать к достаточно масштабным землеройным работам.

Выкапывание траншеи


Траншея должна в точности соответствовать разметке

  • По размеченным линиям роются траншеи глубиной, указанной в расчетах специалистов, и которая будет зависеть от вида здания, возводимого на фундаменте.


Строго выдерживается и расчетная глубина залегания фундаментной ленты

  • Рытье котлована нужно начинать с нижнего угла фундамента — это поможет сохранить одинаковую глубину траншеи на всей ее протяженности.
  • При выкапывании грунта нужно стараться сохранять стенки траншеи ровными и вертикальными. Если грунт вдруг начинает осыпаться, то в слабых местах устанавливаются временные подпорки.
  • В процессе работы периодически делаются замеры глубины и уклона дна выкапываемой траншеи. Если фундамент устанавливается на склоне, то важно, чтобы траншея имела одну глубину по всему периметру ее устройства.

Подготовка дна котлована

  • На дне готовой траншеи необходимо устроить подушку из песка, которая должна иметь толщин, как минимум в 150 ÷200 мм в хорошо утрамбованном виде. Она поможет правильному перераспределению нагрузок, создаваемых массой строения, на готовый фундамент. Особенно этот прием важен, если строительство идет на нестабильных пучистых грунтах.


Песчаная подушка под фундаментной лентой
Рекомендовано делать засыпку в три приема по 50 мм, и каждый из слоев нужно хорошо утрамбовывать, смачивая песок водой.

  • Далее, на подушку из песка рекомендовано сделать настил из рубероида, который защитит песчаную подушку от размывания и не даст впитываться цементному молочку из бетона при заливке раствора в котлован.


Слой рубероида на дне траншеи
Кроме этого, рубероид станет гидроизоляцией подземной части фундамента. Материал не только застилают на дно, но и заворачивают на стены траншеи на 150 ÷ 200 мм.

Установка опалубки

В подготовленную траншею устанавливается опалубка. Ее можно сбить из досок, которые после застывания раствора будут демонтироваться, или же сделать несъемной, одновременно тем самым и утеплив фундамент.


Дощатая опалубка для ленточного фундамента

  • Если опалубку решено монтировать из досок, то из них сбивают щиты и устанавливают их вертикально на дно траншеи. Опалубка должна подниматься над грунтом на ту высоту, на которую планируется поднять цокольную часть дома, но обычно не менее, чем 350 ÷ 400 мм.


Скрепление щитов между собой.
— Между собой щиты скрепляются поперечинами, а с внешних сторон — подпираются обрезками брусков. Иногда, чтобы дощатые стенки не расходились при заливке под давлением бетонного раствора, приходится дополнительно скручивать их стальной проволокой.

— Если в фундаменте запланировано сделать отверстия для проведения коммуникаций, то отрезок трубы устанавливают, как распорку между щитами, внутри опалубки.

— При установке деревянной конструкции, нужно периодически проводить контроль ее ровности — это делается с помощью строительного уровня, иначе фундамент может получиться кривым и его придется выравнивать после того, как он будет готов.


Полиэтиленовая пленка на внутренних стенках опалубки

— Рекомендовано в готовую опалубку настелить, кроме рубероида, плотный полиэтилен, который закроет поверхность досок изнутри конструкции. Пленка закрепляется на торцевых сторонах деревянных щитов.

  • Несъемный фундамент представляет собой блоки из пенополистирола, которые устанавливаются друг на друга и держатся за счет зубчатых вырезов, присутствующих на краях блоков, и соответствующих им пазов. Пенополистирол в такой опалубке может иметь разную толщину и служит неплохим утеплителем для конструкции. Производятся такие блоки разной ширины, поэтому их можно подобрать под любой фундамент.


Несъемная опалубка из пенополистирольных блоков
Блоки не требуют распорок или дополнительных скреплений — они сами в полной мере рассчитаны на то, чтобы надежно удерживать залитый в них бетон.

  • Еще один вариант опалубки, который можно назвать комбинированным. Он состоит из установленных дощатых щитов, а внутри опалубки к ним прижимают утеплитель, толщиной примерно в 30 мм — это может быть пенополистирол или пеноизол.


Иногда есть необходимость сразу установить слой утеплителя
Материал не только утеплит фундамент, но и не позволит вытечь цементному молочку через зазоры между досками, преждевременно испариться влаге из залитого бетона, а это значит, что процесс созревания и набора прочности будет проходить в оптимальном режиме.

Установка арматурной решетки

Следующим шагом в опалубку устанавливается арматурная решетка. Ее изготавливают из металлического прута, имеющего диаметр в 8 ÷ 15 мм. Пруты нарезают отрезками, равными длине стен, а пересекаются они на их углах. Скреплять пруты сваркой не рекомендуется, так как они от этого потеряют взаимную подвижность и при усадке конструкции могут из-за этого разрушить фундамент. Поэтому, их скручивают стальной проволокой.


Прутья арматуры не сваривают, а связывают проволокой

Если внутри опалубки устанавливается утеплительный материал, то желательно, чтобы перпендикулярные отрезки арматуры вошли в утеплитель — так он надежно будет закреплен на краях опалубки.


Пример увязки перпендикулярных прутьев арматуры

Точный расчет армирующего пояса проводят проектировщики фундамента с учетом многочисленных критериев – типа и общей массы здания, стабильности грунтов, сейсмических особенностей региона, других величин.

Заливка фундамента

Заливку фундамента бетоном рекомендовано проводить за один прием, но это реально сделать только в том случае, если необходимое количество раствора заказывается в готовом виде.


В идеале вся лента фундамента должна быть залита за один прием

Если же такой вариант невозможен в силу тех или иных причин (например, отсутствие соответствующей фирмы или же полностью неприемлемые цены), то бетон заливают послойно. Но и в этом случае не обойтись без механизации процесса, а значит, обязательно понадобится бетономешалка.

  • При заказе готового материала, бетонный раствор замешивают на стационарных производственных узлах в нужной пропорции, и доставляют в специальных машинах, оснащенных бетономешалкой и механизмами подачи.


Заливка фундамента с подачей готового раствора из цементовоза
— Далее, устанавливается специальный желоб, через который раствор стекает в подготовленную опалубку. Его необходимо распределять с помощью лопаты по всей длине конструкции до тех пор, пока она не заполнится до намеченного верха.

— Поверхность бетона разравнивают и оставляют для схватывания, созревания и набора прочности.

— Время упрочнения такой конструкции составляет в теплое время года около четырёх недель. Некоторые работы, например, по распалубке и подготовке к дальнейшим операциям, но без существенной нагрузки на ленту, можно начинать через 16 ÷ 20 дней.

Зимой заливать фундамент не рекомендуется, но если это — вынужденная мера, то и состав бетонного раствора, и сроки готовности залитой конструкции будут совершенно иными. Подробнее об этом рассказано в соответствующей статье нашего портала – «при какой температуре можно заливать фундамент».

  • В том случае, работы будут выполняться самостоятельно, проводятся они в такой последовательности:

— В первую очередь готовится раствор для заливки. Как говорилось выше, для него понадобится цемент и песок в пропорциях 1 : 2 или 1 : 2,5, а также 4 части щебня. Смесь заливается водой и замешивается.


При самостоятельном приготовлении раствора иногда приходится прибегать к послойной заливке ленты фундамента

— Если все материалы будут смешиваться в бетономешалке, то их в тех же пропорциях закладывают в нее и готовят раствор, который затем сразу же выливают в опалубку. С использованием такой установки работа, безусловно, пойдет гораздо быстрее, и заручившись еще поддержкой хороших помощников, с работой зачастую справиться можно за один день.

— Если же раствор будет замешиваться вручную, то действовать придется поэтапно. Так, первым слоем бетонный раствор заливается в опалубку толщиной в 150 ÷ 200 мм и хорошо утрамбовывается деревянным бруском. Вся опалубка по всей длине по периметру должна быть заполнена полностью одинаковым по толщине ровным слоем.

На следующий день проводится такая же процедура, и так до тех пор, пока опалубка не заполнится до верха.

— Залитый фундамент рекомендовано накрывать мешковиной, а если бетонные работы проводятся в летнюю жару, то его накрывают полиэтиленовой пленкой, чтобы не происходило быстрого испарения влаги, и бетон застывал равномерно.

Созревает фундамент, сделанный послойно, быстрее, чем залитый за один раз. Однако, прочность его получается значительно ниже, и есть вероятность повреждения конструкции в зимний период во время сильных морозов, если вдруг между слоями окажется влага. Поэтому на фундамент, залитый таким образом, обязательно нужно нанести гидроизоляционное покрытие, а также желательно утеплить.

Цены на популярные модели бетоносмесителей

Бетономешалки

Полезные рекомендации по заливке ленточного фундамента

Чтобы работа получилась качественной, необходимо прислушаться к рекомендациям опытных строителей.

  • Для замешивания раствора нужно использовать чистые от земли и глины материалы — гравий, песок и воду.
  • Пропорции раствора могут варьироваться, но щебенки или гравия всегда нужно брать в 1,5 ÷ 2 раза больше, чем песка.
  • Воды в растворе должно быть примерно 50% от массы цемента (не путать с объемом!)
  • Если для приготовления бетона приходится использовать мокрый песок — это нужно учитывать при добавлении в бетономешалку воды, чтобы не сделать раствор слишком жидким.
  • При замешивании и заливке фундамента в холодную погоду, раствор рекомендуется замешивать на подогретой воде — это ускорит схватывание и затвердевание бетона.
  • Если раствор слишком густой, то после заливки раствора в фундамент, необходима трамбовка или частое протыкание металлическим прутом. Этот процесс проводится для удаления оставшегося в растворе воздуха, иначе внутри фундамента могут образоваться так называемые раковины.
  • Кроме этого, опалубку с только что залитым раствором простукивают деревянным молотком — этот процесс тоже помогает выходу воздуха на поверхность раствора.
  • Снятие опалубки проводится не ранее, чем через 5 ÷ 7 дней после заливки раствора, а дальнейшие масштабные действия можно проводить только по прошествии месяца.
  • Утепление и гидроизоляция фундамента будут обязательными, как уже говорилось, при послойной его заливке. Тем не менее, лучше взять за правило, что эти технологические операции должны проводиться в любом случае. Это резко повысит прочность и долговечность фундамента и, естественно, всего строения. Как проводить гидроизоляцию и утепление фундамента – читайте в публикациях нашего портала.

Нужно отметить, что ленточный фундамент является оптимальной основой для очень многих построек, а выполнять его — гораздо проще, чем монолитную плиту. И в заключение статьи – видео-пример правильного обустройства ленточного фундамента:

Видео: как правильно залить ленточный фундамент

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
