Армирование монолитного перекрытия

Виды арматуры для железобетонных конструкций

Существует несколько видов арматуры для железобетона. Отличий много, при этом каждый из типов имеет определенные области применения и ограничения. Основные виды изделий:

  • горячекатаный профиль из стали;
  • холоднотянутая проволока;
  • упрочненная арматура после термической обработки;
  • изделия с добавками редких металлов, придающими пруткам особые свойства.

Профиль может иметь различную форму и площадь сечения, его свойства зависят от сорта стали. Принято обозначать цифрами предел текучести металла (условную границу усилий, при которых начинается необратимая деформация), возможность использования сварки при формировании каркаса (С) и коррозионную стойкость (К). В большинстве современных сооружений среднего и крупного масштаба используется технология вязки арматуры, поэтому производители ограничивают выпуск изделий с индексом С.

Маркировка и профиль

Для частного строительства пригодны виды арматуры А240, А400 и А500С. При работах на фундаменте частного дома продолжают использовать сварные соединения прутков. Для повышения качества схватывания бетона с металлом используется профильный пруток, на поверхности которого имеются кольцевые, серповидные и смешанные выступы. Благодаря такому решению достигается минимальная подвижность сетки внутри отвердевшей конструкции.

Сварная и антикоррозийная арматура

В проектном строительстве часто возникают ситуации, когда отдельные участки арматуры оказываются в полостях, поэтому на уровне проектирования и создания технологической карты учитывается необходимость использования прутков с индексом К. Бетон от производителя промышленного масштаба при соблюдении технологии заливки образует прочную, единую с прутами конструкцию, прочностные характеристики которой исключают возникновение трещин при нагрузках на растяжение и перекручивание.

Добавки в металл

При производстве арматурной стали в нее добавляется углерод, титан, магний, молибден, цирконий и хром. Каждая из добавок задает определенные изменения свойств металла, но следует помнить, что прочная и надежная в эксплуатации углеродистая сталь в местах сварки быстро утрачивает эти характеристики.

Преимущества армирования плиты перекрытия

Армирование повышает способность конструктивного элемента воспринимать нагрузки, выдерживая деформации больше расчётных значений. Суммарная нагрузка на квадратный метр перекрытия частного дома, учитывая временную и постоянную, составляет 400-450 кг.

Перекрытие работает на излом. При этом верхняя часть плиты перекрытия сжата, а нижняя, наоборот, растянута. Бетон легко переносит сжимающие деформации, нагрузку на растяжение принимает металлическая арматура.

Без армирующего каркаса в нижней части плиты происходит разрушение конструкции.

Технология заливки армированных монолитных плит не требует использования строительных машин при монтаже, перевозке. Все работы производятся на месте строительства, подходят для самостоятельного выполнения.

В частном доме с длиной пролёта до 6 м и опиранием плиты на стены по контуру рекомендованным считается размер ячейки сетки 20 х 20 см. Диаметр сечения нижней сетки принимают 12 мм, верхней сетки –10 мм.

Рекомендуем: Все о монолитных железобетонных колоннах – назначение, виды и типы, тонкости монтажа конструкций. Как сделать своими руками?

Виды арматурных решений для железобетона

Железобетон получают путем заливки подготовленной арматуры раствором, при этом в зависимости от типа конструкции может использоваться несколько решений:

  • арматурная сетка закладывается в форму при изготовлении плит и панелей — это система из перпендикулярно расположенных прутков, связанных в точках пересечения;
  • арматурный каркас применяется в случаях, когда необходимо создать модули, части для сборки более крупной конструкции перекрытия или колонны, соединяя прутки и решетку;
  • штучная арматура используется более всего в частном строительстве в виде набора прутков и более крупных деталей, часто соединенных сваркой.

При строительстве больших зданий, мостов и эстакад оптимальным представляется создание арматурного каркаса с последующей сборкой конструкции и заливкой бетона.

Необходимость армирования бетона в современном строительстве остается определяющим фактором при расчете затрат. Отказаться от использования распределяющего нагрузки металлического каркаса невозможно, так как подобная экономия приведет к разрушению здания.

О необходимости армирования

До выполнения строительных мероприятий обязательно разберитесь, каким образом выполняется армирование монолитной плиты фундамента. Абсолютно не обоснована ошибочная позиция скептиков и дилетантов, считающих, что затвердевший бетонный раствор без усиления арматурой обладает высокой прочностью и сможет выдержать массу строения. Это совершенно не так.

Армирование фундамента с помощью металлических арматурных прутьев укрепит опоры будущего строения и предотвратит образование трещин в бетонной конструкции

Необходимость армирования связана с особенностями бетона, который отлично воспринимает сжимающие нагрузки, но восприимчив к изгибающим моментам, растягивающим усилиям.

При строительстве здания на монолитном основании, нагрузки на фундамент распределяются неравномерно. Результат – возникновение изгибающего момента, вызывающего появление трещин, нарушение целостности, как основания, так и всей постройки. Помните, что сжимающие усилия воспринимает бетонный массив, а стальная арматура компенсирует изгибающий момент. Армирование фундаментной плиты позволяет исключить воздействие негативных факторов.

Усиление стальными прутками позволяет:

  • повысить прочностные характеристики монолитной основы, способной воспринимать повышенные усилия, по сравнению с обычной плитой без арматуры;
  • предотвратить возможность усадки здания, связанную с недостаточной прочностью основания;
  • не допустить деформации цельной бетонной плиты под воздействием реакции грунта.

Действующие стандарты регламентируют механизм армирования монолитных оснований, применяемых для возведения различных объектов. Усиление бетона стальной арматурой позволяет обеспечить высокую степень надежности основы будущей постройки.

Устройство монолитной плиты должно полностью отвечать всем требованиям по нагрузкам и типу грунта на участке строительства

Пути создания сетки

Специалист работает с арматурой, а именно ее креплением путем сварки или вязки.

Сварка деталей

Если каркас из арматуры достаточно высокий, то для придания ему жесткости делается выбор в пользу сварки.

Еще одним способом конструирования армирующего материала является сварка. Ее популярность объясняется повышенными прочностными качествами, которые положительно сказываются на свойствах железобетона.

Наиболее часто применяется электродуговая сварка. Ее простота и качество являются главными особенностями материала. Сварка может проводиться внахлест под углом или на одной прямой путем соединения двух стержней. Первый способ не требует особого контроля. А второй необходимо контролировать для достижения нужной прочности. Преимущества сварки:

  • соединение внахлест необязательно;
  • поперечное сечение соединений уменьшается;
  • каркас обладает высокой жесткостью.

Это список не исчерпывающий. Стыки стержней необходимо зачистить перед началом работ. Поверхность должна быть обязательно ровной или обработанной для сварки конкретного типа сечения прутьев. На практике часто применяется оборудование, контролирующее горизонтальное и вертикальное расположение стержней.

Контроль за качеством работы должен проводиться на всех этапах и при любом виде работ. Нельзя не упомянуть предварительное сваривание для проверки материала. Данная процедура осуществляется путем сваривания нескольких прутьев и их проверки на прочность.

Связка

Этот способ применяется чаще. Это объясняется небольшими финансовыми затратами. В то же время соединительные качества от этого ухудшаются. Однако это не мешает связке быть популярной. Связка происходит отдельно от установленной опалубки. Связка должна проделываться на ровной поверхности во избежание смещений. Для соблюдения ровности применяются прокладочные и ограничительные материалы. Их устанавливают в процессе соединения прутьев.

Крепление должно производиться тщательно и аккуратно, поскольку исправить неточности крайне сложно. Это возможно лишь путем разбора секции арматуры и повторной связки. Вязка может производиться различными материалами. Наиболее распространенным среди них является мягкая, но в то же время прочная металлическая проволока. Кроме того, возможно применение пружинных креплений. Благодаря им крепление происходит быстрее.

Для достижения качественного сцепления с бетоном необходимо правильно рассчитать толщину бетонного слоя, который накладывается поверх сетки. Этот слой защищает арматуру от негативного воздействия воздуха и влаги. Следует подходить ответственно к определению толщины защитного пласта бетона.

Способы вязки арматуры для монолитной плиты

Шаблон для укладки арматуры

В монолитной плите фундамента при эксплуатации наблюдаются сжимающие и растягивающие усилия. Если с первыми бетон легко справляется самостоятельно, то для компенсации растяжения необходимо использовать арматуру. Этот конструкционный материал повышает прочность растяжения плитного основания в 10 раз.

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

  • стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
  • прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
  • арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

  1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
  2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
  3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
  4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

Общий порядок действий предусматривает выполнение следующих операций:

  1. Определение потребности в арматуре.
  2. Приобретение материала в необходимом количестве.
  3. Нарезка арматурных заготовок.
  4. Изготовление подставок.
  5. Монтаж продольных стержней нижнего яруса.
  6. Закрепление поперечных прутков на нижней сетке.
  7. Установка арматурных стоек.
  8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

Паук из арматуры

При выполнении работ следует обратить внимание на ряд моментов:

  • обеспечение минимальной величины защитного слоя;
  • размещение радиусных накладок в угловых участках;
  • соблюдение постоянного шага при укладке арматуры;
  • соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
  • обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Этот процесс можно разделить на два этапа:

  1. Выкапывания котлована. Этому нужно уделить особое внимание. Прежде всего, нужно правильно провести расчет его периметра. Для того, чтобы все было сделано по стандарту, нужно иметь представление о размерах всего дома и об общем весе конструкции. Размеры можно узнать из готового чертежа, а вес рассчитать с помощью строительного справочника. От общих данных будет зависеть глубина заложения. Также следует учитывать особенности почвы, глубину промерзания, наличие пучинистых и твердых слоев почвы.
  2. Создание металлического каркаса из арматуры нужного диаметра непосредственно в котловане или рядом с ним. Об этом будет рассказано ниже.

Все чаще в строительстве домов и других объектов применяются монолитные плиты фундамента на весь дом или плиты перекрытий, которые отливаются непосредственно на строительной площадке. Причиной этому является практичность, снижение затрат на строительство, а также высокие эксплуатационные характеристики монолитных армированных бетонных конструкций.

Если проект дома и плиты рассчитывается проектировщиками, а бетон поставляется с завода, то на долю строителей перепадает самая ответственная работа – вязка арматуры монолитной плиты фундамента и перекрытия и заливка. Именно качество исполнения закладывает прочность и долговечность конструкции.

Привычным шагом для распределения арматуры под монолитную плиту составляет 150х150 мм или 200х200 мм, однако могут быть отступления от этих размеров в зависимости от требований проектной документации.

Вязку арматуры можно выполнять по всем пересечениям, однако достаточно выполнить ее в шахматном порядке со смещением в разных плоскостях и только по периметру в каждом пересечении.

Укладываем арматуру

Как правильно армировать плиту фундамента?

Выполняя укладку арматурного каркаса в опалубочную конструкцию, необходимо рассчитать все таким образом, чтобы каждый прут после завершения заливки бетона, был укрыт двух- трехсантиметровым слоем раствора. Чтобы выдержать нужные расстояния, применяют специальные фиксаторы из пластикового материала или металлические крепления.

Если длины стержней меньше, чем фундаментная ширина, выполняется внахлест, длина которого должна быть более сорока диаметров рабочего прута.

Если работы по армированию плиты в 300 мм проводятся в предварительно устроенном приямке, то сроки выполнения монтажа сокращаются, и укладка легко выполняется по нужному месту. Правда, имеется определенный недостаток – появляется риск повредить уплотненную подушку или гидроизоляционный слой.

Армирование плитного фундамента с ребрами рекомендуется выполнять следующим образом:

  • смонтированный нижний ряд выставляется на подпорки;
  • выполняется установка поперечных стержней;
  • собирается верхний ряд, соединения со стойками и нижним поясом выполняются вязальной проволокой.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

схема армирования

Этапы составления чертежа:

  • Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
  • Фиксирование на схеме всех отверстий, которые не планируется заливать
  • Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
  • Определение размера ячеек, мест установки продольного крайнего прута до края заливки
  • Расчет габаритов профлиста для нижней плоскости плиты
  • Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
  • Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
  • Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
  • Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
  • В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

расчет толщины перекрытия

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

сетка для армирования перекрытия

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

опалубка и обвязка

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т.д.). Их закрывают сеткой и не заливают.

Как правильно вязать арматуру?

Раскладка и вязка металлических стержней осуществляется согласно расчетной схеме армирования. Идеальный размер клеток 150×150 либо 200×200 миллиметров. Необходимо стараться, чтобы проходящие по направлению длины участки каркаса были целостными. Если длины стержней не хватает, то вспомогательные прутья кладут с приличным нахлестом. Зоны сопряжения устраивают в шахматном порядке. Подобное армирование гарантирует соответствующую надежность и жесткость панели.

Армирование стен и плит сеткой и арматурой — монолитных и блочных, армирование под штукатурку

Заливка формы

Желательно употреблять бетонный раствор заводского изготовления. В нем выдерживаются соотношения составляющих, в смесь включают присадки, делающие лучше показатели эксплуатационно-технических характеристик. Бетон подвергается надежному контролю и привозится на место строительства в объеме, достаточном для одноразовой заливки.

Посредством бетонного насоса смесь распределяют непосредственно на все пространство панели. Погружной вибратор для бетонной смеси эффективно утрамбовывает раствор и пропорционально рассредоточивает его по опалубке. Параллельно осуществляется удаление пузырьков воздуха. По завершении заливки плоскость сглаживают специальной гладилкой на удлиненной ручке и припорашивают тонким покровом сухого цемента.

Армирование стен и плит сеткой и арматурой — монолитных и блочных, армирование под штукатурку

Подходящая температура окружающей атмосферы при заливке раствором конструкции должна равняться не менее +5 градусов. При отрицательной температуре жидкость внутри смеси может застыть и разорвать монолит. Растрескивания ослабляют крепость панели и укорачивают продолжительность ее эксплуатации.

При подходящей рабочей температуре абсолютное затвердевание усиленного перекрытия происходит спустя месяц. Первые 3–4 дня бетон постоянно смачивают водой, чтобы сохранить в нем влагу, а в летний период дополнительно покрывают пленкой.

Армирование стен и плит сеткой и арматурой — монолитных и блочных, армирование под штукатурку

Важно! Детальная схема армирования горизонтальной ограждающей панели должна присутствовать в технической документации, включающей чертежи. Располагая информацией, как армировать панель перекрытия, несложно своими силами произвести работы и на этом немало сэкономить. Главное, грамотно выполнить расчеты и придерживаться технологии.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

  • Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
  • Сооружение пола любого размера, конфигурации – ограничений нет
  • Отсутствие стыков и швов
  • Выполнение всех монтажных и других работ на объекте
  • Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
  • Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
  • Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
  • Равномерное распределение больших нагрузок на фундамент
  • Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
  • Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
  • Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Рассчитываем монолитную плиту под увеличенную нагрузку

Расчет цельной железобетонной плиты выполняется на основании предварительно разработанной схемы с учетом требований строительных норм и правил.

По результатам расчетов определяются следующие характеристики:

  • толщина железобетонного перекрытия;
  • сортамент арматуры и количество рядов усиления.

Остановимся отдельно на каждом виде расчетов.

Как рассчитывается толщина бетонной плиты

Толщину формируемой железобетонной конструкции перекрытия определяйте по следующему алгоритму:

  1. Произведите замер расстояния между несущими стенами.
  2. Разделите полученную величину на 30.
  3. Умножьте результат на коэффициент запаса, равный 1,2.

Например, для строения с расстоянием 600 см между капитальными стенами толщина плиты составит: 600:30х1,2=24 см. При проектировании нагруженных конструкций желательно доверить выполнение расчетов специалистам, которые учтут все нюансы.

Затраты на перекрытие однозначно не превысит стоимость заводского изделия
Монолитная плита не поддерживает горение и способна выдержать воздействие открытого пламени длительное время

Подсчет количества рядов арматурных прутьев

Количество уровней армирования определяется в зависимости от толщины перекрытия:

  • одноярусное усиление допускается при минимальной толщине железобетонной конструкции, равной 150 мм;
  • двухуровневый арматурный каркас сооружается при увеличении толщины перекрытия выше указанного значения.

Диаметр верхней и нижней арматуры составляет 8-12 мм. При связывании стержней формируется решетка с ячейками в виде квадрата со стороной 200-400 мм.

Конструкция и чертеж верхнего перекрытия

Конструктивно монолитное перекрытие представляет собой сборную конструкцию из марочного бетона, внутри которого расположена силовая решетка. Схема армирования монолитной плиты перекрытия разрабатывается на этапе проектирования.

В ней представлена информация следующего характера:

  • габариты армирующей решетки;
  • размеры и сечения арматурных прутков;
  • профиль используемых стержней;
  • метод соединения арматуры;
  • интервал между арматурными прутьями;
  • конструктивные особенности пояса усиления.

На основании схемы рассчитывается количество стройматериалов и планируется очередность строительных мероприятий.

Как армировать плиту перекрытия и зачем это делать?

Армирование оконных и дверных проемов

Армирование оконных и дверных проемов обычно осуществляется с использованием плоских каркасов . Для проведения армирования проема необходимо выполнить описанные ниже действия.

Перед тем как проводить операцию бетонирования проем выкладываются стеновыми блоками. Благодаря этому удается избежать неприятных сюрпризов в процессе монтажа перемычек и учесть все особенности оконного или дверного проема. Внутренняя часть проема, расположенная в горизонтальной плоскости, укрепляется при помощи вертикальных подпорок, которые убираются по завершению бетонирования. Если же формируется арка, то ее нижний контур обычно укрепляется посредством металлического листа.

Для армирования армокаркас укладывается в опалубку, через которую необходимо пропустить металлические стержни, стянутые простыми гайками по краям, это позволит избежать распирания опалубки после заливки раствора. В первую очередь армируется верхняя часть проема, а затем боковые части проема. Чтобы удалить лишний воздух и уплотнить раствор, края опалубки простукиваются молотком.

Опалубку с готового дверного или оконного проема не стоит снимать ранее, чем через 28 дней, дабы позволить набрать бетону максимальную крепость.

Благодаря армированию достигается равномерное распределение нагрузки стены дома на проем. Диаметр, используемой для изготовления каркаса арматуры, рассчитывается в каждом конкретном случае индивидуально.

Изготовление дорожных плит железобетонных 2П 30.18.10 ГОСТ 21924.0-84

Железобетонная конструкция представляет собой прямоугольную плиту весом 2,2 тонны, выдерживает проезд автотранспорта весом до 10 тонн. Дорожные плиты производят по современной технологии из бетона тяжелых марок, который заливается на прочную стальную арматуру. В зависимости от размера и характеристик плиты, арматура используется напряженная или без напряжения. Для производства дорожных плит длиной до трех метров обычно применяется ненапрягаемая арматура.

Параметры и технические характеристики дорожных плит указаны в ГОСТ 21924.0. Для выпуска плит для временных и стационарных дорог применяется тяжелый бетон с плотностью от 2500 кг/куб. метр, с классом прочности на сжатие В22,5 и В30. Изготовленные из этого материала железобетонные дорожные плиты 2П 30.18.10 отличаются надежностью и отличными эксплуатационными характеристиками. Наружная поверхность плиты имеет рифление для лучшего сцепления с колесами автотранспорта.

Повышенную прочность изделиям придает армирование стальными прутами, выполненными из стали классов А-I, A-III или Ат-ШC. Две сварные сетки располагаются сверху и снизу конструкции, продлевая срок использования плиты и препятствуя разрушению дороги под действием негативного влияния окружающей среды. Плита дорожная 3×1.75 метра производится в соответствии с условиями ГОСТ 21924.0 и ТУ 5846-018-03984346-2001. Для удобства складирования и транспортировки на торцевых гранях изделия располагаются монтажные петли, не выступающие за пределы рабочей поверхности. Но при необходимости дорожные плиты 2П 30-18-10 могут комплектоваться пазами для удобства монтажа или отверстиями для захвата.

Соединение прутьев методом сварки

Нахлест стержней методом сварки используется исключительно с арматурой марки А400С и А500С. Только эти марки считаются свариваемыми. Это сказывается и на стоимости изделий, которая выше обычных. Одним из распространенных классов является класс А400. Но сращивание изделий ими недопустимо. Нагреваясь, материал становится менее прочным и теряет свою устойчивость к коррозии.

Соединение прутьев методом сварки

В местах, где есть перехлест арматуры, сваривание запрещается, несмотря на класс стержней. Почему? Если верить зарубежным источникам, то есть большая вероятность разрыва места соединения, если на него будут воздействовать большие нагрузки. Что касается российских правил, то мнение следующее: использовать дуговую электросварку для стыковки разрешается, если размер диаметров не будет превышать 25 мм.

Важно! Длина сварочного шва напрямую зависит от класса арматурного прута и его диаметра. Для работы используют электроды, сечение которых от 4 до 5 мм. Требования, регламентированные в ГОСТах 14098 и 10922, сообщают, что делать нахлест методом сварки можно длиной меньше 10 диаметров арматурных прутьев, используемых для работ.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования фундаментной плиты
Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту.

Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага. При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы в фундаментной плите
Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

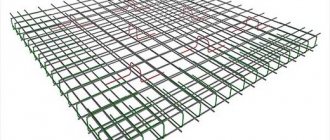

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

Когда по проекту в доме предусмотрено подземное помещение, то глубина заложения плитного основания будет напрямую зависеть от высоты подвала. В этом случае проектировщику необходимо жестко объединить конструкции фундамента и стен.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Советы для качественного армирования бетона

Если вы решились самостоятельно провести армирование, то к этому процессу следует подойти максимально ответственно. Очень важно придерживаться всех техник и предписаний, чтобы здание получило максимальную устойчивость и долговечность. Старайтесь соблюдать следующие рекомендации:

  • Металлическую или полипропиленовую фибру добавляют в раствор при его замешивании. Учитывайте, что усилитель прочности необходимо замешивать вместе с остальными ингредиентами не меньше 15 минут. По прошествии этого времени раствор будет готов.
  • Выбирая армирующий материал, обращайте внимание, чтобы он подходил для использования вместе с бетоном. Определенные типы арматуры подходят исключительно под конкретные фундаменты.
  • Рабочая арматура должна обязательно выдерживать принимаемую нагрузку. Следите, чтобы этот параметр был правильно рассчитан.
  • Чтобы защитить здание от усадки, можно использовать дорожную сетку.

Армирование бетона – процедура, которая необходима для усиления строительного материала и несущих способностей. Существует огромное количество методов армирования. Выбор конкретного типа зависит от возводимого здания.

Источники

  • https://erkon-beton.ru/vidyi-i-osobennosti-armaturyi-dlya-betona
  • https://kladembeton.ru/poleznoe/rabota-armatury-v-betone.html
  • https://1-proect.ru/pravilno-vyazat-armaturu-monolitnoy/
  • https://1beton.info/maloetazhnoe/plity/armirovanie-monolitnoj-plity-perekrytiya-chertezh-raschet-poshagovaya-instruktsiya
  • https://stroy-podskazka.ru/perekrytiya/armirovanie-plity/
  • https://3dmetal.ru/armirovanie-okonnyh-i-dvernyh-proemov/
  • https://mebelrion.ru/armirovanie-dorozhnyh-plit-armirovanie-dorozhnyh-plit-markirovka.html
  • https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html
  • https://ExpertFasada.ru/beton/armirovanie-betona/
Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
