В зданиях и сооружениях любого типа и назначения в качестве несущих, разделяющих этажи конструкций используются железобетонные плиты перекрытия. Основной определяющий параметр выбора изделий – размер по длине и ширине.
Предприятия, производящие ЖБИ, предлагают плиты перекрытия в широком ассортименте по линейным размерам, но не менее важными критериями считаются конструкционные и технико-эксплуатационные характеристики плит.
Основные виды
Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.
Таблица 1. Основные виды плит перекрытия
| № | Маркировка | Конструкция | Особенности |
| 1 | П | Полнотелая, монолитная | Высокая прочность, большой вес |
| 2 | ПТ | Монолитная, полнотелая | Высокая прочность, большой вес |
| 3 | ПК | Пустотная | Изготавливается опалубочным способом |
| 4 | ПБ | Пустотная | Изготавливается безопалубочным способом |
| 5 | НВ | Пустотная | Изготавливается методом пропаривания в металлических формах |
| 6 | 2ПБ | Пустотная утолщённая | Изготавливается безопалубочным способом, толщина увеличена |
| 7 | ПНО | Пустотная | Изготавливается опалубочным способом, толщина уменьшена |
| 8 | 3,1ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 9 | 1,6ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 10 | ПГ | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 11 | ПР | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 12 | ПП | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.
Пустотные плиты
Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.
Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.
Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.
ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.
Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.
Важно! В изделиях отсутствует поперечное армирование, что позволяет разрезать их без потери прочности. Возможен не только поперечный, но и продольный рез плиты, а также под углом 45 градусов. Эту возможность следует учитывать застройщикам, которым требуется в процессе монтажа обрезать часть плиты, — с плитами других марок подобные действия нежелательны.
Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.
Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.
Изделия 2ПБ имеют толщину 265 мм.

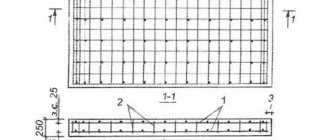

Полнотелые плиты
ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.
Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.
Ребристые плиты
Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.
ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.
Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.
Виды и размеры многопустотных плит
Многопустотная плита представляет собой железобетонную конструкцию, внутри которой с определенным шагом расположены пустоты, полученные путем погружения в толщину бетона пуансонов (пустотообразователей). Наиболее часто применяются в строительстве такие плиты перекрытия многопустотного типа как: ПК, ПБ и ПНО. По сравнению с монолитными и полнотелыми изделиями пустотные имеют ряд преимуществ.
При относительно схожих прочностных характеристиках они выигрывают за счет:
- меньшего веса, что способствует снижению нагрузок на несущие конструкции;
- высокой точности габаритных параметров (особенно хорошие показатели у плит типа ПБ);
- возможности выбрать изделие подходящей длины и ширины, применения независимо от климатических условий;
- наличия пустот, заполненных воздухом, способствующих хорошей тепло и звукоизоляции;
- возможности скрытого размещения в пустотах труб, кабелей и других элементов инженерных коммуникаций;
- отсутствия выжидательного периода при монтаже конструкций (по сравнению с монолитными, для которых необходима выдержка 28 дней для набора прочности бетоном).
Плиты — 1ПК и 2ПК
Описание
Плиты ПК представляют собой продукцию прямоугольной формы с круглыми пустотами и находящимися внутри элементами усиления.
Внутри данных железобетонных изделий проложен каркас из напряженной стальной арматуры.
- Плиты 1 ПК имеют толщину 220 мм, диаметр цилиндрических выемок составляет 159 мм.
- Плиты 2 ПК имеют ту же толщину, но несколько меньший диаметр пустот – 140 мм.
Плита ПК.
Технология изготовления
Для изготовления многопустотных ж/б конструкций типа ПК используют опалубочную технологию. Опалубку, в которую предварительно уложена арматура и имеющая вид специальной формы, заливают раствором. Далее бетон уплотняется на специальном оборудовании, создающем вибрации требуемой силы и частоты.
Такой метод позволяет получать продукцию с пустотами разных диаметров (макс. 159 мм), необходимых для снижения веса плиты.
Форма для производства плиты ПК.
Назначение
Изделия серии ПК круглогодично применяются в многоэтажном промышленном и жилищном строительстве. Условия для монтажа – отсутствие агрессивной среды, нормальная влажность и температура.
Круглые отверстия в плитах позволяют компактно и скрыто провести внутри элементы системы жизнеобеспечения. Возможна укладка данных плит при строительстве многоэтажного частного дома. В этом случае проект здания обязательно должен предусматривать армирующий пояс.
Другие области применения:
- обустройство односкатных крыш сараев, гаражей и других построек;
- прокладка фундамента для установки беседок, сплошных ограждений.
Монтаж плиты ПК.
Маркировка
Вся необходимая застройщику информация содержится в маркировке плиты.
Пример маркировки: ПК 60-12-8
Расшифровка маркировки:
- ПК — плита перекрытия кругло-пустотная. Изготовлена опалубочным способом с использованием формы и процедуры пропарки.
- Цифра 60 – округленная до целых длина конструкции в дециметрах, составляющая 6 метров. При этом различия в несколько мм в каждую сторону не учитываются.
- Цифровой индекс 12 показывает, что ширина плиты составляет 1 метр 20 см (также измеряется в дециметрах).
- Последняя цифра отражает допустимую нагрузку, измеряемую в Мегапаскалях. В примере цифра 8 обозначает предел максимальной нагрузки в 800 кгс/м.
Размеры
Линейка плит ПК стандартных размеров с соответствующими характеристиками представлена в таблице ниже.
Таблица 1. Размеры плит перекрытия ПК
| Типоразмер плиты | Координационные размеры плиты, мм | Масса плиты (справочная), т | |
| Длина L0 | Ширина b0 | ||
| Плиты типов 1ПК, 2ПК | |||
| 1ПК 24.10 | 2400 | 1000 | 0,8 |
| 1ПК 24.12 | 1200 | 0,9 | |
| 1ПК 24.15 | 1500 | 1.1 | |
| 1ПК 24.18 | 1800 | 1.3 | |
| 1ПК 24.24 | 2400 | 1.8 | |
| 1ПК 24.30 | 3000 | 2.2 | |
| 1ПК 24.36 | 3600 | 2.7 | |
| 1ПК 27.10 | 2700 | 1000 | 0.9 |
| 1ПК 27.12 | 1200 | 1.0 | |
| 1ПК 27.15 | 1500 | 1.2 | |
| 1ПК 27.18 | 1800 | 1.4 | |
| 1ПК 27.24 | 2400 | 2.0 | |
| 1ПК 27.30 | 3000 | 2.4 | |
| 1ПК 27.36 | 3600 | 3.0 | |
| 1ПК 30.10 | 3000 | 1000 | 0.9 |
| 1ПК 30.12 | 1200 | 1.1 | |
| 1ПК 30.15 | 1500 | 1.4 | |
| 1ПК 30.18 | 1800 | 1.7 | |
| 1ПК 30.24 | 2400 | 2.2 | |
| 1ПК 30.30 | 3000 | 2.8 | |
| 1ПК 33.10 | 3300 | 1000 | 1.0 |
| 1ПК 33.12 | 1200 | 1.2 | |
| 1ПК 33.15 | 1500 | 1.5 | |
| 1ПК 33.18 | 1800 | 1.8 | |
| 1ПК 33.24 | 2400 | 2.4 | |
| 1ПК 33.30 | 3000 | 3.0 | |
| 1ПК 33.36 | 3600 | 3.6 | |
| 1ПК 36.10 | 3600 | 1000 | 1.1 |
| 1ПК 36.12 | 1200 | 1.3 | |
| 1ПК 36.15 | 1500 | 1.7 | |
| 1ПК 36.18 | 1800 | 2.0 | |
| 1ПК 36.24 | 2400 | 2.7 | |
| 1ПК 36.30 | 3000 | 3.3 | |
| 1ПК 36.36 | 3600 | 4.0 | |
| 1ПК 39.10 | 3900 | 1000 | 1.2 |
| 1ПК 39.12 | 1200 | 1.4 | |
| 1ПК 39.15 | 1500 | 1.8 | |
| 1ПК 39.18 | 1800 | 2.1 | |
| 1ПК 39.24 | 2400 | 2.9 | |
| 1ПК 39.30 | 3000 | 3.5 | |
| 1ПК 39.36 | 3600 | 4.3 | |
| 1ПК 42.10 | 4200 | 1000 | 1.3 |
| 1ПК 42.12 | 1200 | 1.6 | |
| 1ПК 42.15 | 1500 | 2.0 | |
| 1ПК 42.18 | 1800 | 2.3 | |
| 1ПК 42.24 | 2400 | 3.1 | |
| 1ПК 42.30 | 3000 | 3.9 | |
| 1ПК 42.36 | 3600 | 4.7 | |
| 1ПК 45.10 | 4500 | 1000 | 1.4 |
| 1ПК 45.12 | 1200 | 1.7 | |
| 1ПК 45.15 | 1500 | 2.1 | |
| 1ПК 45.18 | 1800 | 2.4 | |
| 1ПК 45.24 | 2400 | 3.3 | |
| 1ПК 45.30 | 3000 | 4.1 | |
| 1ПК 45.36 | 3600 | 5.0 | |
| 1ПК 48.10 | 4800 | 1000 | 1.5 |
| 1ПК 48.12 | 1200 | 1.8 | |
| 1ПК 48.15 | 1500 | 2.2 | |
| 1ПК 48.18 | 1800 | 2.7 | |
| 1ПК 48.24 | 2400 | 3.6 | |
| 1ПК 48.30 | 3000 | 4.5 | |
| 1ПК 48.36 | 3600 | 5.4 | |
| 1ПК 51.10 | 5100 | 1000 | 1.6 |
| 1ПК 51.12 | 1200 | 1.9 | |
| 1ПК 51.15 | 1500 | 2.4 | |
| 1ПК 51.18 | 1800 | 2.9 | |
| 1ПК 51.24 | 2400 | 3.8 | |
| 1ПК 51.30 | 3000 | 4.8 | |
| 1ПК 51.36 | 3600 | 5.7 | |
| 1ПК 54.10 | 5400 | 1000 | 1.7 |
| 1ПК 54.12 | 1200 | 2.0 | |
| 1ПК 54.15 | 1500 | 2.5 | |
| 1ПК 54.18 | 1800 | 3.0 | |
| 1ПК 54.24 | 2400 | 4.0 | |
| 1ПК 54.30 | 3000 | 5.0 | |
| 1ПК 54.36 | 3600 | 6.0 | |
| 1ПК 57.10 | 5700 | 1000 | 1.8 |
| 1ПК 57.12 | 1200 | 2.1 | |
| 1ПК 57.15 | 1500 | 2.6 | |
| 1ПК 57.18 | 1800 | 3.1 | |
| 1ПК 57.24 | 2400 | 4.2 | |
| 1ПК 57.30 | 3000 | 5.2 | |
| 1ПК 57.36 | 3600 | 6.3 | |
| 1ПК 60.10 | 6000 | 1000 | 1.9 |
| 1ПК 60.12 | 1200 | 2.2 | |
| 1ПК 60.15 | 1500 | 2.8 | |
| 1ПК 60.18 | 1800 | 3.3 | |
| 1ПК 60.24 | 2400 | 4.5 | |
| 1ПК 60.30 | 3000 | 5.6 | |
| 1ПК 60.36 | 3600 | 6.7 | |
| 1ПК 63.10 | 6300 | 1000 | 2.0 |
| 1ПК 63.12 | 1200 | 2.4 | |
| 1ПК 63.15 | 1500 | 3.0 | |
| 1ПК 63.18 | 1800 | 3.5 | |
| 1ПК 63.24 | 2400 | 4.7 | |
| 1ПК 63.30 | 3000 | 5.9 | |
| 1ПК 63.36 | 3600 | 7.1 | |
| 1ПК 66.10 | 6600 | 1000 | 2.1 |
| 1ПК 66.12 | 1200 | 2.5 | |
| 1ПК 66.15 | 1500 | 3.1 | |
| 1ПК 66.18 | 1800 | 3.7 | |
| 1ПК 66.24 | 2400 | 5.0 | |
| 1ПК 66.30 | 3000 | 6.2 | |
| 1ПК 66.36 | 3600 | 7.4 | |
| 1ПК 72.10 | 7200 | 1000 | 2.3 |
| 1ПК 72.12 | 1200 | 2.7 | |
| 1ПК 72.15 | 1500 | 3.3 | |
| 1ПК 72.18 | 1800 | 4.0 | |
| 1ПК 72.24 | 2400 | 5.4 | |
| 1ПК 72.30 | 3000 | 6.7 | |
| 1ПК 72.36 | 3600 | 8.1 | |
| 1ПК 75.10 | 7500 | 1000 | 2.4 |
| 1ПК 75.12 | 1200 | 2.8 | |
| 1ПК 75.15 | 1500 | 3.4 | |
| 1ПК 75.18 | 1800 | 4.1 | |
| 1ПК 75.24 | 2400 | 5.6 | |
| 1ПК 75.30 | 3000 | 6.9 | |
| 1ПК 75.36 | 3600 | 8.4 | |
| 1ПК 90.10 | 9000 | 1000 | 2.8 |
| 1ПК 90.12 | 1200 | 3.3 | |
| 1ПК 90.15 | 1500 | 4.1 | |
Примечание: Чтобы узнать данные для изделий типа 2 ПК, в маркировке вместо 1 необходимо проставить 2.
Плиты — ПБ
Описание
Данный тип плит — это материал нового поколения, который превосходит по точности геометрии и характеристкам плиты типа ПК. Плиты этого типа производится методом безопалубочного формования, а основой для многопустотной плиты ПБ служит тяжелый бетон с показателем прочности на стык не ниже В30.
Для придания конструкции жесткости и прочностных характеристик она армируется предварительно напряженной арматурой. Армирование допускает монтаж плиты на изгиб, защищает ж/б конструкцию от растрескивания.
Плитп ПБ.
К преимуществам продукции этого типа относятся:
- точно выдержанные габаритные параметры;
- возможность изготовления плит любой длины;
- наличие углубленных пазов на боковых гранях;
- изготовление в соответствии с нормами армирования, предусматривающими антикоррозионную обработку;
- равномерно распределенные по всей длине пустоты.
Технология изготовления
Плиты формуются путем загрузки бетона в специальные вибрационные установки конвейерного типа. Данная технология позволяет нарезать готовый ж/б пласт по требуемой длине на специальном оборудовании. Метод позволяет получать продукцию увеличенной длины стандартных типоразмеров и изготавливать нестандартные изделия на заказ.
Производство плиты ПБ.
На производственных предприятиях России используют три варианта безопалубочного изготовления плит.
В процентном соотношении ко всему производимому объему плит ПБ приходится:
- 72% – на виброформирование в один прием;
- 14% – на изготовление способом экструзии;
- 13% – на двухслойное сплитформирование.
Преимущественная доля отдана виброформированию в один прием, поскольку этот метод на сегодняшний день является наиболее экономичным.
Назначение
Многопустотные плиты ПБ востребованы при строительстве объектов больших площадей.
Объекты строительства, на которых применяется продукция ПБ:
- развлекательные и торговые центры;
- многоэтажные дома;
- частные коттеджи и постройки;
- гаражи и складские помещения;
- различные здания I и II класса огнестойкости.
Изделия из ж/б, получаемые безопалубочным методом, допускают укладку на кирпичные стены, несущие конструкции из газобетонных блоков, керамзитобетона, ФБС. При этом проектом обязательно должно предусматриваться наличие армирующего пояса, позволяющего более равномерно распределить нагрузку вдоль периметра.
Монтаж плиты ПБ.
Маркировка
Маркировка отражает тип плиты и габаритные характеристики.
Пример маркировки: ПБ 70-10-14
Расшифровка:
- ПБ — пустотелая плита изготовленная методом безопалубочного формования;
- 70 — длина в дециметрах;
- 10 — ширина в дециметрах;
- 14 — предельная нагрузка на 1 м2, выраженная в килограммах, в данном случае она составляет 1400 кг.
Размеры
Габариты продукции этого типа по толщине и ширине определяются техническими нормативами и составляют:
- по толщине 220 мм;
- по ширине 1200 мм.
При необходимости возможно изготовление плит шириной 1000 и 1500 мм.
Габариты длины могут варьироваться в пределах от 1 до 10,8 метра.
Расшифровка маркировки
Основные параметры изделия наносятся производителем на боковую поверхность плиты с помощью буквенно-цифрового кода. Полная маркировка изделия обязательно отображается в предоставляемых производителем сертификате качества на изделие. Потребитель может самостоятельно расшифровать маркировку, используя следующие примеры:
- ПК 72-12-8- АтVт: П – пустотелая плита; К – пустоты круглые в сечении; 72 – длина изделия в дециметрах (7,2м); 12 – ширина изделия в дециметрах (1,2м); 8 — допустимая нагрузка в кПа (800кгс/м²); АтV — применённый в изделии класс арматуры; т – в производстве плиты использован тяжёлый бетон.
Маркировка плит - ПБ 75-12-16: П – плита пустотелая; Б – изготовлена методом безопалубочного формования;75 – длина в дециметрах (7,5м); 12 – ширина в дециметрах (1,2м); 16 – допустимая нагрузка в кПа (1600 кг/м²).
- 2ПГ-60-4- AтVт: 2ПГ — плита ребристая высотой 300 мм; 60 – длина в дециметрах (6м); 4 – несущая способность в кПа (400кг/м²); AтV – класс арматуры; т — в производстве плиты использован тяжёлый бетон.
- П-60-12-3,5: П – плита сплошного сечения; 60 – длина в дециметрах (6м); 12 – ширина в дециметрах (1,2м); 3,5 – прочность бетона соответствует классу В3,5.
Размеры и вес плит
Для расчёта схемы раскладки плит застройщику необходимо знать заранее их геометрические параметры. Знание веса изделий поможет правильно рассчитать нагрузки на несущие опоры.
Таблица 2. Габаритные размеры и вес пустотных плит
| № | Марка плиты | Длина в мм | Ширина в мм | Вес в кг/м² |
| 1 | ПК | 1600-6600 с интервалом 300мм, 7200, 7500 | 1000, 1200, 1500, 1800 | 280-310 |
| 2 | ПБ | 1600-10800 Шаг длины – 300 мм Под заказ плиты производятся до максимальной длины 11700 | 1000, 1200, 1500 | 300-330 |
| 3 | 3,1ПБ; 1,6ПБ | 1600-9000 Шаг длины – 300 мм | 1000, 1200, 1500 | 220-240 |
| 4 | ПНО | 1600-6300 Шаг длины – 300 мм | 1000, 1200, 1500 | 210-230 |
Примечания к таблице:
1) оптимальная ширина плит для перевозки – 1,2 м, — в кузове автомобиля стандартной ширины 2,6 м располагаются 2 плиты по ширине.
2) производители плит ПБ предлагают услуги по нарезке изделий по длине, определяемой заказчиком, рез может быть выполнен под любым углом.
Расчет количества плит и их размеров для частного дома
Размеры плит и схема их раскладки по перекрытию, как правило, определены в проекте строительства дома. Но в российском частном домостроении возможны любые чудеса. Часто под лозунгом экономии где-то на просторах интернета изыскивается проект дома либо заказывается самый недорогой проект. Строить по таким исходникам опасно, вот и приходится застройщику разбираться с плитами по ходу строительства. Но это не страшно, если подходить к решению проблемы ответственно, понимая главные моменты, — потребность и габариты плит перекрытия:
Длина плит – это расстояние между опорными стенами плюс расстояние, необходимое для надёжного опирания плит на несущие стены.
Ширина плит подбирается так, чтобы полностью перекрыть строение. При новом строительстве стены возводятся с учётом размеров плит перекрытия. Изделия укладываются вплотную, впритык к стенам, не опираясь на них. Перегородки не несущие (межкомнатные) в расчётах не учитываются: плиты укладываются сверху без опирания или впритык к перегородкам.
При невозможности обеспечить перекрытие полностью, оставшийся участок заливается монолитным бетоном с армированием в подготовленную опалубку. Лучше добавить монолитом недостающую часть перекрытия, чем перекрывать с «запасом», а потом отрезать излишки. Нельзя самостоятельно резать заводские напряжённые плиты без профессионального понимания процесса.
Важно! В случаях, когда опорные несущие стены выполнены из блочных пористых материалов (газобетон, пенобетон, керамзитобетон, арболит и другие) – по стенам устраивается армопояс. Железобетонные плиты перекрытия монтируются только после полного схватывания бетона армопояса.
Размеры плит перекрытия: особенности использования конструкций
Плиты перекрытия представляют собой горизонтально расположенные панели, установленные между этажами. В одной из статей мы рассказывали о пустотелых плитах пк, их размерах и особенностях. В этой статье расскажем про плиты перекрытия, что собой представляют бетонные плиты. Отличия ПБ (ППС) и ПК (ПНО) плит перекрытия: размеры, цены и другие характеристики бетонных плит.
Пустотная плита перекрытия: (прочитать подробнее)
Используются межэтажные плиты при частном строительстве коттеджей, для многоэтажной застройки, а также для возведения зданий промышленного назначения.
Обратите внимание! Сегодня можно приобрести практически любые размеры плит перекрытия, но стандартные изделия обойдутся значительно дешевле. Главное условие при покупке – правильно выбрать тип и количество панелей.
Плиты перекрытия серийных размеров, которые должны учитываться при проектировании здания.
Преимущества пустотелых плит перекрытия
ЖБИ для перекрытий, изготовленные с пустотами, обладают рядом преимуществ в сравнении с монолитными перекрытиями и сплошными плитами:
- Продольные технологические пустоты значительно снижают вес конструкции перекрытия, минимизируют нагрузки на фундамент строения.
- Воздух в пустотах работает как природный теплоизолятор.
- Плиты заводского изготовления, как правило, имеют хорошую геометрию и ровную поверхность, что снижает затраты на отделочные работы.
- Монтаж плит выполняется быстро и просто, сокращая общее время строительства.
- Стоимость плитного пустотного перекрытия в среднем дешевле идентичного монолитного на 30%.
Особенности производства и преимущества использования тех или иных видов изделий
В зависимости от особенностей производства пустотные плиты делятся на пустотные опалубочные (ПК), пустотные облегчённые (ПНО) и пустотные безопалубочные (ПБ). Производственный процесс изготовления опалубочных пустотных плит выглядит таким образом:
- Бетонный раствор заливается в подготовленную опалубку из металла с расположенными внутри арматурными элементами и металлической сеткой.
- Затем под воздействием вибрации бетон хорошо утрамбовывается и подвергается обработке в гидротермическом боксе, температура в котором составляет 80 °С, а абсолютная влажность достигает значения 100%. На протяжении 7-12 часов температура внутри бокса стабильно понижается.
- После того как смесь полностью застынет, готовая железобетонная плита извлекается за фиксированные стальные проушины, с помощью которых облегчается монтаж панелей. На складе все плиты проходят маркировку и получают техническую документацию.
Что касается облегчённых бетонных перекрытий, то они считаются модернизированной версией плит ПК, которые отличаются уменьшенной толщиной. Если стандартный размер железобетонных плит перекрытия составляет 22 см, то толщина облегчённой версии – всего 16 см, что, в свою очередь, влияет на конечный вес и объём изделия. Так, объём бетонной плиты 2,4х1 м облегчённого типа будет равен 0,38 м³, а объём стандартной плиты ПК такого же размера достигает уже 0,52 м³, при этом вес первой плиты будет 550 кг, а второй – уже 750 кг, что указывает на существенную разницу в весе.
Сплошные плиты имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ.
Благодаря тому, что при производстве плиты используется более плотное армирование с применением утолщённой арматуры, она выдерживает такой же вес, как и пустотелые плиты ПК. Соответственно, использование плит ПНО считается более экономичным, потому как по цене они немного дешевле, а нагрузка на фундамент будет еще меньшей. Благодаря тому, что такие плиты занимают меньше объема, за один завоз машиной можно привезти больше плит, что сокращает расходы на доставке изделий.
Плиты, которые производятся без применения опалубки, изготавливаются в результате процесса непрерывного литья бетонной смеси, а окончательную форму панели придаёт формовочная машина. Такой принцип производства позволяет выпускать плиты большой длины – до 9 метров, которые по желанию заказчика можно резать на любые отрезки с точностью до нескольких сантиметров. Это даёт возможность использовать разного размера плиты бетонных перекрытий для оформления сложных архитектурных элементов. В основном толщина плит составляет 22 см, хотя в некоторых случаях можно встретить и другие по высоте изделия. Главное преимущество плит ПБ – возможность применять для возведения стен изделия в вертикальном положении.
Обратите внимание! Большинство промышленных производств изготавливают именно опалубочные плиты, потому как для их выпуска не требуется приобретать дополнительное оборудование.
Размеры пустотных плит удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.
Типичные ошибки при работе с железобетонными плитами перекрытия
Ряд ошибок, которые постоянно совершают неопытные застройщики, вызван неправильным расчётом, отсутствием профессиональных знаний либо мнимой экономией.
Смещение плиты для устройства балкона
Часто застройщики, желая одновременно с устройством перекрытия создать площадку для балкона, — смещают одну или несколько плит. Иногда две-три плиты специально приобретаются немного длиннее, чтобы создать балкон. Это достаточно грубая ошибка с непредсказуемыми последствиями. Дело в том, что при смещении плита опирается на несущую стену местом, где отсутствует поперечное армирование. В точке опоры плита может «срезаться», а балкон обрушиться.
Самостоятельная обрезка плиты
Неправильно подобранный размер плиты ведёт к совершению следующего ошибочного действия, — «лишняя» часть плиты обрезается. Это приводит к ослаблению конструкции, а затем к срезу и обрушению. Но для любителей обрезать плиты есть один вариант: следует применить плиты, изготовленные по безопалубочной технологии. Они не ослабнут при обрезке, потому что характеристики плит ПБ одинаковы по всей длине.
Ошибки при хранении и транспортировке
При перевозке плит нельзя допускать их свисания с кузова автомобиля. Свисающая часть непременно лопнет либо изогнётся во время движения так, что её использование станет невозможным из-за несоответствия расчётным параметрам. При длительном хранении плит под них необходимо подложить деревянные бруски на расстоянии 30 см от края, иначе может произойти изгибание.
Технические характеристики
Многопустотные и полнотелые плиты перекрытия могут быть выполнены в различных размерах, нескольких вариантах конструкции, что соответственно сказывается на свойствах и обязательно отображается в маркировке.
Классификация и маркировка
Маркировка плит выполняется в соответствии с ГОСТом. Цифры и буквы наносятся на боковую часть плиты и отображают все спецификации: информацию про размеры, вес, несущую способность, дату производства и т.д.
Что обозначает маркировка на плитах:
- Первые буквы отображают тип: ПБ – плиты бетонные полнотелые; ПК – пустотные; НВ, НВК, 4НВК – ребристые ЖБИ.
- Третья буква говорит о наличии дополнительной стороны опирания изделия: Т говорит о наличии трех сторон, К – четырех.
- Первые 2 цифры вначале – длина плиты, отображенная в дециметрах.
- Вторые две цифры – это ширина (чаще указывается больше на 1-2 сантиметров реальных).
- Последняя цифра – расчетная нагрузка.
- Следующая группа буквенно-цифровых обозначений – указывает на различные дополнительные параметры (наличие монтажных петель, класс изделия и т.д.).
- Первая цифра маркировки указывает на толщину изделия: 1 обозначает 10 сантиметров, 2 равно 12 сантиметрам, 3 – это 14 сантиметров, 4 – 16, 5 обозначает плиту толщиной 18 сантиметров, 6 – 20 сантиметров.
Виды плит по способу опирания:
- 1П-6П – плита опирается на 4 стороны.
- 3ПТ-6ПТ – на 3 стороны.
- 2ПД-6ПД – опираются на 2 стороны.
Так, маркировка ПК 51.15-8 на плите говорит о том, что это пустотное перекрытие, длина изделия составляет 54 дециметра (5.4 метра), ширина равна 15 дециметрам (1.5 метрам).
Кроме того, размеры и характеристики, согласно ГОСТу 12767-94, могут зашифровываться в самом названии плиты. Обычно не в маркировке, а в нормативных документах определяется наличие у плит конструктивных элементов для монтажа и соединения изделий с металлическими/железобетонными элементами. Кроме монтажных петель, в плитах предусматриваются каналы для прокладки коммуникаций.
Масса
Вес плит перекрытий может быть разным и напрямую зависит от размеров и наличия/отсутствия пустот внутри. Варьироваться показатель может в пределах от 960 до 4820 килограммов. Вес определяет метод монтажа конструкции. Чаще всего плиты монтируются с привлечением кранов грузоподъемностью 5 тонн.
Стоит помнить о том, что вес плит даже с одинаковой маркировкой может в небольших пределах отличаться как изначально, так и под влиянием тех или иных факторов. К примеру, если панель попала под дождь, она будет больше весить.
Размеры
Современные ЖБК плиты перекрытия производятся в разных размерах.
Стандартные размеры плит перекрытий:
- Длина – от 1.6 до 15 метров
- Ширина – 0.6, 1.5 метров, а также 1.8, 2.4
- Толщина – 22 сантиметра
Благодаря уже имеющимся вариантам можно без труда спроектировать практически любое здание. В случае необходимости есть возможность исполнения плит по индивидуальному заказу.
ЖБИ из тяжелого и легкого бетонов с пустотами обычно делают длиной в пределах 2.4-6.6 метров (зависит от того, какая серия), шириной от 0.6 до 2.4 метров, толщина везде одинаковая (22 сантиметра), стандартный вес составляет 900-2500 килограммов.
Полнотелые плиты чаще всего производят в таких типоразмерах: 2.6-4.2 метров длины (если толщина 12 сантиметров), бывает и 6.6 длины (при толщине 16 сантиметров). Ширина стандартных панелей составляет 1.2-2.4 метра. Изделия толщиной до 16 сантиметров считаются тяжелыми и гарантируют прекрасную звукоизоляцию. Если выбирают ЖБИ толщиной 12 сантиметров, нужно позаботиться о дополнительной звукоизоляции.
Для выполнения перекрытий с пролетами стандартными в 9, 12, 15 метров используют плиты перекрытия 2Т таких размеров: высота 6 метров по ребру, ширина 3 метра.
Несущая нагрузка
Все перекрытия обладают установленной несущей способностью, которая является основным параметром. На несущую нагрузку влияют размеры, конфигурация плит. Так, в случае многопустотных панелей на расчеты влияют разная форма пустот, длина, ширина изделия. Армирование пустотных плит реализуется в нижней части, что напрямую влияет на прочность. Реже армирование выполняют в верхней части плиты.
Нагрузку плит покрытий перекрытий и днищ рассчитывают в процессе проектирования. В зависимости от типа бетона и геометрических параметров плиты показатель находится в диапазоне от 800 до 1450 кгс/кв.м.
Плиты перекрытия (виды и типы соответствующие) делают из цемента марки М300 или М400. Так, цемент марки М400 может выдерживать нагрузки, равные 400 кг/м3 в секунду. Это не говорит о том, что так будет всегда: панель какое-то время будет выдерживать максимальную нагрузку, но не постоянно. Цемент М300 выдерживает меньшие нагрузки, но предполагает большую пластичность и стойкость к прогибам.
Благодаря армированию несущая способность повышается. Пустотную плиту армируют стальными прутьями класса А3 или А4, которые обладают антикоррозийными свойствами и стойкостью к перепадам температур в диапазоне от -40 до +50 градусов.
В процессе производства арматура используется под напряжением – натягивается в форме, потом устанавливается сетка, передающая напряжение от элементов в натяжении на все тело панели. После заливки и застывания бетона натяжная арматура обрезается.
Благодаря армированию железобетонные плиты перекрытия становятся способными выдерживать серьезные нагрузки без прогибов и провисаний. На торцах выполняют двойное армирование, чтобы они не проминались под своим весом и хорошо держали нагрузку верхних несущих стен.
