Монолитная плита перекрытия: чертежи и схемы

Использование технологий армирования для монолитных плит перекрытий в малоэтажном жилищном строительстве – обязательное условие. Бетон и металл в монолитных конструкциях взаимно дополняют друг друга. Бетон защищает арматурные стержни и обеспечивает прочную поверхность перекрытия. Арматура принимает конструктивные нагрузки и защищает бетонный слой от разрушения.

В итоге строение получает прочное и долговечное перекрытие. Для усиления его прочности и устойчивости, помимо опорной арматуры в конструкции предусмотрен венец, соединяющий устраиваемый каркас с концами арматуры стен, колонн, балок, пилонов.

В армировании применяются металлические пруты диаметром 6-25 мм из гладкой (АI) или ребристой (АIII) стали. Конкретные параметры указываются в чертежах, схемах и спецификациях армирования.

Принцип работы арматуры в перекрытии

Монолитные конструкции наиболее часто применяются в устройстве различного рода балок. Перекрытие – это та же балка, но более широкая и тонкая. Расчёт такой конструкции осуществляется в сечении по заданному пролёту. Верхняя часть плиты в пролёте сжимается. Нижняя часть растягивается. Воспринимающий нагрузку нижний армирующий стержень не позволяет плите разрушиться. Над опорами всё работает наоборот. Если опирание плиты на опоры не защемляется, то растяжение над ней незначительное.

Задача проектировщиков и исполнителей армирования плиты перекрытия: вовлечение в работу большей части конструкции для обеспечения противодействия малейшей деформации. Это общий упрощённый принцип работы армокаркаса в монолитном перекрытии. Иногда простого понимания этого принципа достаточно для качественного изготовления каркаса перекрытия в небольшом частном доме.

Общая информация

Каждый человек, который задумывает строительство собственного жилого дома, знает, что самым лучшим вариантом для плит перекрытия является монолитная плита.

Данный вид перекрытия характеризуется самой высокой ценой, изготавливается сложнее и дольше всего, но в итоге получается максимально прочная и изолированная плита, которая прослужит не только не одно десятилетие, но даже внуки вряд ли будут задумываться о ее реконструкции.

Применение монолитной плиты для бассейна: устройство.

Есть 2 варианта плит перекрытия – это полноценный монолит и на металлических балках (двутаврах). Первый вариант сложнее и дороже в изготовлении, но и служит дольше, тогда как второй – более современный, который имеет свои преимущества, но уже не обладает такими прочностными параметрами.

Пошаговая инструкция

Подготовка

Начальный этап – осмотр арматуры перед приобретением. Обычно она уложена в пачки с товарными бирками. На них указывается марка, вес и диаметр, номер партии, плавка и другие данные. В случае, когда материал приобретается без наличия проекта, нужное количество металла приобретается по весу из расчёта 80-100 кг на кубический метр монолитного перекрытия.

В процессе работы обязательно будут отходы, останутся обрезки, поэтому материал приобретается с запасом примерно в 10%. Если по каким-то соображениям планируется использовать арматуры больше указанной нормы, то это предполагает избыточность, нерациональность армирования плиты.

Стержни должны быть ровными, без явных изломов и замятий, без выраженных проявлений ржавчины в виде «хлопьев», небольшой налет ржавчины допустим.

В состав каркаса входят продольные и поперечные стержни, изделия специального назначения. Наиболее эффективно арматура работает при оптимальном расположении верхней и нижней сетки каркаса, — они должны находиться в толще бетона максимально близко соответственно к верху и низу конструкции. Иначе: армокаркас должен плотно обжиматься бетоном, имея достаточный внешний защитный бетонный слой. Контроль толщины защиты снизу и сбоку бетонного слоя обеспечивается монтажом типовых пластиковых фиксаторов.

Они изготавливаются в различных вариантах по назначению, например, для установки на основание из песка и щебня или для фиксации бетонного слоя по боковым поверхностям опалубки. Не стоит подкладывать под арматуру различные кирпичики или камешки, если имеется возможность применить недорогие изделия для фиксации.

Нужное расстояние между сетками обеспечивается установкой «лягушек», – самодельных изделий из 10 мм периодического профиля.

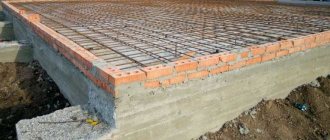

Укладка армокаркаса

К месту ведения работ подаётся уже нарезанная по размерам арматура. Установка армокаркаса в перекрытии производится примерно по следующей схеме:

1. Раскладываются по кратчайшему расстоянию от одной опорной стены к другой все поперечные стержни. На них укладываются продольные стержни с шагом примерно 3 м, связываются все точки пересечения. Получается как бы эскиз нижнего слоя.
2. Далее устанавливаются все продольные стержни нижнего ряда с нужным либо проектным шагом. Фиксация проволокой выполняется через каждые два пересечения. Необходимости связки в каждом узле нет, так как проволока не выполняет никаких иных функций в работе каркаса, кроме фиксации арматуры в заданном положении. Сварка не применяется по нескольким причинам: высокая температура ослабляет стержни и может повредить опалубку, а сам процесс трудоёмкий и длительный.
3. Связывание прутов выполняется с помощью специальных крючков. Это простейшее приспособление используют не только самодеятельные строители, но и профессиональные монолитчики. Автоматические пистолеты для вязания используются только при больших объёмах работ. Кстати, применение различного рода приспособлений для шуруповёрта при связывании арматуры говорит не о продвинутости исполнителя работ, а, скорее, о его непрофессионализме.



4. При недостаточной длине, стержни между собой соединяются с перехлёстом, длина которого должна быть в диапазоне от 30 до 40 диаметров стержня, выполняется не менее трёх узлов вязки. Перехлесты в соседних рядах разносятся на разные стороны.
5. После полного устройства нижней сетки устанавливаются «лягушки». Шаг монтажа рассчитывается под человека весом примерно 90 кг, — он должен передвигаться по сетке без её прогибов. Для работы без проекта применяется стандартное решение: шаг 80х80 см, при арматуре 12 мм и ячейке 20 см. Лягушки выставляются по единой линии.



   «Лягушка»

6. Направляющий стержень прокладывается по «лягушкам» как можно точнее над нижним арматурным стержнем.
7. Между уложенными направляющими укладываются арматурные стержни без фиксации в количестве, равном числу соответствующих нижних стержней.
8. Далее на нижнюю сетку укладываются дополнительные изделия в соответствии с проектом. Это могут быть выпуска, П-образки, арматура усиления проёмов, каналы коммуникаций, гильзы и другие элементы.
9. На направляющие укладывают с фиксацией на всех пересечениях арматуру верхней сетки, — лучше, если пруты будут расположены точно над нижней арматурой.
10. Затем крючками поднимаются уложенные без фиксации стержни, — и подвязываются к верхней арматуре через каждые два пересечения.
11. На последнем этапе собранный каркас приподнимается с помощью монтажных ломиков, под него устанавливаются фиксаторы.

Технические сложности у исполнителей часто возникают при поднимании стержней, положенных без связки на нижнюю сетку. Для этой операции требуются определённые навыки. Затем из конструкции вычищается мусор, проводится контрольный замер защитных слоёв и других параметров. После чего каркас готов к приёму бетона.

Виды арматуры

По профилю арматура подразделяется на кольцевую, серповидную и смешанную.

В общей сложности в зависимости от различных свойств и характеристик встречается шесть классов арматуры. Различают жесткую и гибкую арматуры. Кроме степени жесткости существует градация в плане классовых различий и сплавов, ставших основой для определенной арматуры.

В зависимости от диаметра сечения различают тяжелую и легкую арматуру. Существует арматура с гладким профилем либо профилем, оснащенным периодическими ребрами. Последнюю разновидность обычно используют при больших количествах бетона для обеспечения максимальной степени сцепления. Обычно ребра находятся на различной высоте и располагаются под разными углами для создания плиты в виде цельного монолита.

В зависимости от условий применения арматуры, данный строительный материал бывает напрягаемым и ненапрягаемым.

Также по профилю существует гладкая арматура. Она изготавливается без насечек.

Производится арматура в основном на крупных предприятиях, специализирующихся на металлообработке. Целесообразно при этом использовать полноценный технологический цикл, включающий в себя использование получившихся от производства отходы.

Первым этапом является приемка стали для арматуры, которая в дальнейшем поддается обработке путем деформации, прокатки либо волочения. Волочение является наиболее энерго- и трудоемким процессом. Прокатка в этом плане наиболее экономична, так как сопровождается минимальным количеством производственных отходов. Деформируют арматурную сталь без применения высоких температур и результатом этого процесса является холоднотянутая арматура.

После очищения и правки происходит нарезка арматуры при помощи специальных станков с заданными размерами стержня. При определенных марках стали для сооружения каркасных конструкций допускается сваривание арматуры.

Пример армирования плиты перекрытия дома 6 х 6 м

Толщина перекрытия из монолитного бетона рассчитывается из соотношения 1 к 30 по отношению к длине пролёта. Если величина пролёта превышает 6 м – расчёт нагрузок должны производить специалисты. Поэтому можно рассмотреть устройство армирования для дома с перекрытием 6 х 6 м, — для таких параметров можно воспользоваться стандартными решениями:

• Арматуру используем с периодическим профилем марок A-III, А400 или А500.
• Под пролётом понимается расстояние между стенами, на которые опирается перекрытие. Если она прямоугольная, то пролёт рассчитывается по короткой стороне.
• Укладываем нижний ряд арматуры вдоль пролёта, диаметр стержней 12 мм. Так как параметры дома 6 х 6 указываются по осям, — длина стержней составит 6 м каждый для кирпичного (каменного, монолитного) дома. Если стены выполнены из пористых блоков, то нахлёст армосетки на стены должен быть не менее 20 см. Рассчитываем по кирпичным стенам. Расстояние между параллельной арматурой для всех слоёв сетки – 20 см.
• Подкладываем под него фиксаторы-сухарики высотой 30 мм, обеспечивая нижний защитный бетонный слой.
• Следующий ряд – нижний поперечный, диаметр тот же.
• Связываем проволокой диаметром 0,8 — 1,4 мм по всем пересечениям.
• На нижнюю сетку устанавливаются разделители сеток. Их можно сделать самостоятельно из аналогичной арматуры. Шаг подставок также произвольный, — верхняя сетка не должна провисать при воздействии на неё веса человека. После окончательного монтажа каркаса можно будет добавить подставки при необходимости.
• На разделители укладывается верхняя поперечная арматура и связывается с ними.
• Далее — верхний слой арматуры вдоль пролёта. Диаметр стержней – 8 мм. Связывается на всех пересечениях.
• В торцах каркаса по каждому ряду устанавливаются П-образные изделия из арматуры, связывающие в единую конструкцию верх и низ каркаса.

Таким образом, на устройство армирования монолитного перекрытия понадобится:

• арматура диаметром 12 мм – 372 м;
• на верхнюю сетку – арматура 8 мм – 372 м;
• на изготовление разделителей сетки и П-образных элементов потребность арматуры 8 мм составляет примерно 10 % от общей длины всех стержней – 75 м.

Изготовить дополняющие элементы каркаса можно самостоятельно с помощью простейшего трубогиба, либо купить как готовые изделия. Пересчитать длину на вес можно по таблицам, а также при приобретении арматуры, она реализуется на вес. Усиление основной сетки для монолитной плиты 6 х 6 м , как правило, не требуется.

Армирование и заливка

• Чертеж;
• Прут армирующий А500С;
• Проволока мягкая;
• Раствор бетона м200;
• Рулетка;
• Лопата совковая.

Схема армирования монолитной плиты.

Данный этап требует еще большей точности в каждом действии, ибо если пойдет что-то не так, то переделать будет уже практически невозможно либо переделывать придется все с самого начала. Важно детально придерживаться того, что указывает чертеж. Тут потребуются дополнительные рабочие руки, техника, а еще умение работать быстро и качественно.

1. Первым делом изготавливается армирование. Тут будут 2 обрешетки, полностью идентичные между собой. Первым делом выкладывается нижний уровень прутов с шагом в 0,5 м между каждым последующим, следом поверх укладывается перпендикулярно еще 1 слой ровно с таким же шагом. Как только первые 2 уровня выложены их следует перевязать мягкой проволокой на каждом месте стыков, что довольно кропотливо, но в итоге обрешетка будет полностью зафиксирована и свободный ход будет равен нулю. Вторая обрешетка изготавливается аналогичным образом, но перевязывать их между собой не следует, ни в коем случае.
2. Скобы изготавливаются из того же прута, что и армирование. Каждая скоба устанавливается в количестве 1 шт на 4 м2. Верхняя обрешетка крепится на уровне 2-2,5 см от верха заливаемой поверхности, тогда как нижняя ровно на столько же от гидроизоляции. Тут аналогично придется перевязывать каждый стык мягкой проволокой, но это позволит укрепить конструкцию до такой степени, что она уже не сдвинется, ни в одну из сторон, ни под каким давлением. Расчет армирующего прута производится по формуле длина*ширину*8+3%, где 3% – это будущие скобы и то, что пойдет на лом.
3. Для заливки следует воспользоваться услугами автомиксеров, т.к. собственноручно нужный объем замесить за сутки будет невозможно, а более 1 светового дня заливку затягивать не стоит, ибо застывание будет неравномерным, следовательно, долговечность от этого будет серьезно страдать.
4. Во время заливки в обязательном порядке следует постоянно передвигаться и перенаправлять рукав в различные стороны. Это позволит уменьшить давление на опорную конструкцию, а также даст возможность помощнику перепахивать раствор бетона. Перепахивание нужно для того, чтобы выпустить воздух из раствора, а это существенно прибавит конструкции прочности.

Типичные ошибки армирования плиты перекрытия

Наиболее распространённая причина ошибок в армировании монолитных перекрытий – самонадеянность и некомпетентность индивидуальных застройщиков. Самостоятельное выполнение данного вида строительных работ без профессиональных знаний вполне возможно, но определённый багаж знаний исполнителю всё же необходим. Недостаточно качественное армирование встречается и в работе подрядчиков. Причины аналогичны: некомпетентность, невнимательность, работа «по старинке», без учёта конкретных условий строительства.

Проект армирования плиты перекрытия

Задача инженерного расчёта арматурного каркаса: обеспечение работоспособности создаваемого перекрытия и предоставление исчерпывающей информации по его изготовлению. Форма общего проекта железобетонной конструкции нормируется, состоит из ряда обязательных составных частей:

• Спецификация. Представляет собой полный список металлических деталей, необходимых для устройства армирования. В документе указываются характеристики, марки, классы, геометрические и иные параметры арматурных стержней, а также их требуемое количество.
• Чертежи с достаточной и понятной детализацией для определения предназначенного каждому стержню места в арматурном каркасе.
• Указания по размещению армокаркаса в плане создания защитного слоя для защиты металла от коррозии.
• Данные по размещению закладных деталей и расчёты для их изготовления.

Разумеется, проект главная и необходимая часть для выполнения качественного армирования плиты, но сам процесс требует профессионализма исполнителей и грамотного контроля со стороны заказчика или производителя работ.

Брак при изготовлении

Прежде чем приступить к раскладке арматуры в опалубке, исполнитель изучает проект либо составляет собственную схему устройства каркаса, исходя из собственных навыков и опыта. Несколько вариантов типичных ошибок:

• Самодеятельные строители чаще ошибаются, стремясь максимально «усилить» конструкцию, это приводит не только к ненужным затратам, но и снижает её качество. Например, при слишком «густой» сетке невозможно максимально уплотнить бетонную смесь.
• Недостаточно прочный каркас под воздействием бетонной смеси может сместиться при укладке.
• Характеристики железобетона снижаются при неточном размещении рабочих арматурных стержней или произвольным изменением марки арматуры.
• Частая ошибка – неправильно подобранная величина защитного слоя арматуры.

Перечисленные ошибки и большой ряд иных возможных дефектов могут стать причиной:

• дополнительных расходов по усилению конструкции;
• ограничений по эксплуатации перекрытия с изменением допустимых нагрузок;
• демонтажа конструкции.

Методы контроля

Достаточно часто при строительстве небольших частных домов проект армирования отсутствует. Застройщик всецело полагается на опыт и знания привлеченных строителей, либо полностью уверен в своих строительных способностях.

Но ошибки случаются, в том числе и у профессионалов, — именно поэтому при возведении значимых объектов составляется документ по «приёмке скрытых работ». К «скрытым» относится и армирование, потому что каркас впоследствии заливается бетонным слоем. Но сам с собой такой акт застройщик не составляет, а нанятые для устройства перекрытия разовые исполнители подобные обязывающие документы не подписывают.

Допустим, что перекрытие получилось достаточно прочным, но сомнения в качестве этой ответственной конструкции имеются. В этом случае применяются методы неразрушающего контроля, которыми можно проверить:

• марку прочности монолитного перекрытия;
• точное место размещения арматурных стержней и прутов с их параметрами;
• уровень поражения арматуры коррозией;
• однородность бетонного слоя с наличием или отсутствием в нём технологических дефектов.

Методы проверки эффективны, но затратны, поэтому важно выполнить работы по армированию правильно и ответственно.

Монтажные работы: основные этапы

Монтаж необходимо делать после того, как произведены все расчеты и протестированы на прочность все составляющие. Лучше всего рассчитать все параметры несколько раз. Ведь в том случае, если ошибка выявится в процессе монтажа, исправить ее будет очень трудно.

Что касается монтажа арматуры, то он состоит из нескольких этапов:

• подготовка материала и устранение повреждений, полученных во время транспортировки;
• фиксация основания опалубки;
• обеспечение фиксированного положения и проверка оного на прочность;
• заливка бетоном.

Кроме того, существует много дополнительных аспектов, которые необходимо соблюдать при монтаже арматуры в плиты. Здесь перечислены лишь основные положения, которые требуют незамедлительного исполнения.

Схема способов вязки проволокой пересеченных стержней арматуры

Существует несколько способов вязки арматуры в плиту монолитного типа. Самым простым считается механическое крепление. Такой способ не требует использования специализированного оборудования, в частности, сварочного аппарата. Механическим способом стержни можно вязать посредством специальных кусачек, которые доступны в свободной продаже в многочисленных торговых точках строительного сегмента. Так же, когда речь идет о небольших конструкциях, можно использовать вязальный крючок, который используется в строительной индустрии (не путайте с аналогом для вязания одежды).

А вот когда речь идет о более масштабных сооружениях, без специальных армированных соединений уже не обойтись. Работы по монтажу такого типа каркасов более хлопотные и трудоемкие, поэтому здесь необходимо использовать лишь специализированный инструмент и лучше всего довериться специалистам данной области. Ведь речь идет о строении, которое впоследствии будет использовано в качестве места для проживания большого количества людей, поэтому безопасность здесь стоит на первом месте.

Завершение работы

• Лом;
• Полиэтилен;
• Вода.

Когда работа по заливке монолитного перекрытия закончена, то следует закрыть все полиэтиленовой пленкой для того, чтобы защитить от нежелательного воздействия со стороны природы. Но в ближайшую неделю после заливки следует обильно подливать воды на плиту, чтоб та набрала как можно большую прочность, но не лить больше, чем та может взять.

Как только прошел месяц, можно снимать поддерживающую конструкцию, убирать полиэтилен, а при помощи лома демонтировать опалубку.

Если все чертежи были правильно использованы и плита выполнена безукоризненно, то ближайшие лет 100 можно не беспокоиться о ее состоянии. Если же это вариант с балками, то она проживет не на много меньше, зато через балки можно провести проводку, а к ним смонтировать подвесной потолок, который идеально ляжет, благодаря шагу между двутаврами.

Общие рекомендации по армированию

Чтобы осуществить качественное армирование бетонной конструкции следует соблюдать общие правила, учитывающие технологию строительства и свойства задействованных материалов. В частном строительстве ими зачастую пренебрегают, обходясь без точных расчетов и составления рабочего проекта, поскольку одно- и двухэтажные дома не оказывают серьезных нагрузок на фундамент. Укладка арматуры производится по схемам, уже использованным ранее, что позволяет сэкономить время. В подобных случаях достаточно соблюсти минимальные требования, указанные в СНиП.

Монолитный армированный фундамент обладает достаточным уровнем прочности для возведения многоэтажных сооружений. Правда для создания основы под высотное здание используется более сложная технология, предполагающая применение нескольких видов арматуры, проведение точных расчетов размеров плиты и характеристик грунта.

Основные ошибки монтажа

Для обеспечения фундамента нужными свойствами, защиты его от разрушений необходимо строго выдерживать технологию армирования. Как правило, малоопытные строители допускают типовые ошибки:

на залитый бетонный раствор не натягивают полиэтиленовый материал. Цементное молочко вытекает, на поверхности появляются трещины;

• засыпав подушку из песка и щебня, многие пренебрегают ее утрамбовкой. Фундаментная основа дает усадку, образуются трещины;
• на установленной опалубке не проводится заделка щелей, через которые протекает растворная смесь, что влечет за собой появление неровностей;
• плохая изоляция плиты от поверхности почвы приведет к преждевременному разрушению фундаментной основы, а восстановительные работы обойдутся достаточно дорого;
• ошибкой является применение в качестве спейсеров камней;
• арматурные прутья во время монтажных работ фиксируются в почвенном слое, металл подвергается коррозии и быстро разрушается;
• перед устройством фундамента не насыпается подушка из песчано-щебневой смеси, от чего показатель прочности плиты снижается. Еще одна характерная ошибка – для устройства подушки используют только щебенку, а ведь минимальный процент содержания песка в подушке под фундаментную плиту перед ее армированием должен быть в пределах сорока;
• шаг размещения стержней сетки превышает допустимый максимальный предел в сорок сантиметров, или вовсе не соответствует расчетным данным по нагрузочным воздействиям;
• со стороны арматурных торцов нет защитного слоя из бетонного раствора, и металл раньше времени подвергается коррозии;
• под установкой стен и колонн нет вертикальных арматурных стержней, и нагрузочные усилия распределяются неравномерно.

Это наиболее грубые ошибки, способные однозначно оказать негативное воздействие на эксплуатационные показатели фундаментной основы. Есть и более неочевидные особенности, про которые могут рассказать только опытные специалисты.

Какая арматура нужна для плитного фундамента

Любой пруток, использующийся в каркасе фундамента, должен соответствовать требованиям ГОСТ 5781 от 1982 года. Однако у арматуры, как и у большинства конструкционных материалов, существует классификация:

• AIII – соответствует маркировке A400 и А500, имеет переменное сечение, в народе именуется «рифленкой»;
• AII – соответствует действующему классу A300, сечение периодическое, разряженное;
• AI – новая маркировка A240, профиль гладкий.

Для фундамента используют арматуру A400 (AIII), имеет серповидный профиль.

В продаже вы чаще всего встретите стержни класса A500С (для сварных сеток, каркасов) либо A500. Арматура с индексом С на конце подходит для сварки и для вязки, без индекса — только для вязки.

Рекомендуем прочитать подробнее: Какая арматура нужна для фундамента.

Ввиду сложности расчетов и небольших габаритов зданий в малоэтажном строительстве рекомендуется упрощенная схема. Две сетки на расстоянии 10 см по вертикали минимум с одинаковыми ячейками. Если застройщик хочет сэкономить на заливке плиты, расчет следует заказать специалистам, которые сделают расчет минимально необходимого армирования, применят тонкую арматуру в центре фундамента, усилят периметр, места прохождения внутренних стен.

Если размеры фундамента больше 3 м по любой стороне плиты, рекомендуется использовать прутки минимум 12 мм. Для определения минимально возможного сечения применяется методика:

• расчет сечения плиты – длина, умноженная на толщину (например, 6 м х 0,3 м);
• вычисление минимально допустимой площади прутка в сечении – предыдущая цифра делится на процент армирования минимальный (0,3% для бетона В20, 0,15% для марки В22,5, 0.1% для марки В15), для этого примера 1,8 м²/0,15 = 27 см²;
• расчет площади арматуры в каждом ряду – полученный результат делится пополам (в примере 27/2 = 13,5 см²);
• определение минимально допустимого сечения прутка в зависимости от шага сетки (13,5 см²/ 31 стержень через 20 см для плиты длиной 6 м = 0,42 см²;

В ГОСТ 5781 имеется таблица сортаментов с сечениями арматуры разного диаметра. Например, для диаметров прутка 14 мм, 12 мм, 10 мм это значение составит 1,54 см², 1,13 см², 0,785 см², соответственно. Таким образом, даже 10 мм арматура обеспечивает вдвое большее значение процента армирования в сравнении с минимальным. Вязка производится в пятне застройки после раскладки порядно.

Шаблон для укладки арматуры.

Затем необходимо правильно подсчитать общее количество сортамента металлопроката каждого диаметра. Стержни продаются 11,7 м длины, нахлест при продольной анкеровке составляет 40 диаметров арматуры. Длина заготовки для каждого П-образного хомута равна 5 размерам толщины плиты, их количество совпадает с общим числом продольных, поперечных прутков в одной сетке. Пересчитать длину в килограммы можно по таблицам из того же ГОСТ, однако на каждом строительном рынке имеются аналогичные таблицы перевода.

Верхняя сетка укладывается на подставки, самыми популярными в частном строительстве являются:

• паук – П-образный хомут с изогнутыми в противоположных направлениях лапками;
• поддерживающий каркас – изогнутая под прямым углом решетка.

Длина каждой из них рассчитывается индивидуально с учетом 2 шт/м².

Паук из арматуры диаметром 8 мм, такие элементы необходимо изготовить заранее для укладки верхней сетки.

Материалы

Армирование – это усиление бетонного блока изнутри при помощи различных материалов. Могут использоваться прутки или волокна, которые при растяжении блока не позволяют ему растрескиваться.

На практике материалы армирования можно разделить на 3 группы:

1. металлические прутья,
2. композитная арматура,
3. фибра.

Стальные прутки

Норма длины стального прутка для усиления бетонных конструкций — 11,75 м. Арматура может иметь различный диаметр и марку. В зависимости от маркировки прутки в усиливающий каркас соединяются свариванием или вяжутся проволокой.

В массе бетона соединение стальных стержней с раствором достаточно прочное благодаря рифлению на прутке. Стальной остов внутри монолита перераспределяет нагрузки и сдерживает бетон от растрескивания, поскольку металл имеет большее сопротивление на разрыв. При этом бетон в свою очередь защищает металл от коррозии.

Стальной усиливающий каркас

Композитный материал

Такая арматура имеет довольно широкий спектр исходных материалов, увеличивающийся почти ежегодно. К настоящему моменту более или менее используются стеклопластиковые и базальтопластиковые прутки со спиральной накруткой, имитирующей периодичность профиля стальной армации.

Кроме того, на строительном рынке представлена полиэтиленрефталатовая и углеводородная арматура, не получившая пока широкой популярности. Неоспоримым достоинством композита является низкий вес. Но при устройстве фундаментов или подпорных стен данное преимущество имеет мало значения, а вот прочностные характеристики выступают очень важны.

Композитная арматура, как правило, используется в горизонтальных элементах строения, имеющих опору на грунт

Фиброволокно

Мелкодисперсный материал (фибра) добавляется в раствор на этапе замешивания. При этом само волокно может иметь различный диаметр и длину.

Изготавливают фибру из волокна на основе:

• стали,
• стекла,
• полипропиленовых соединений,
• базальта.

Фиброволокно для усиления прочности бетона на разрыв
