Правильная заливка бетона в опалубку – основа качества и красоты будущего строения. Любое дело в начале требует твердого основания – это гарантия того, что его результат будет прочным и долговечным. В строительстве основанием является фундамент здания, и от того, насколько правильно будет произведена заливка бетона в опалубку фундамента, будет зависеть судьба постройки.
Существует несколько условий, придерживаясь которых, можно добиться наилучшего качества при заливке опалубки:
- соблюдение технологии при выполнении работ;
- применение качественных материалов;
- применение конструкции опалубки, наиболее точно соответствующей проекту строящегося здания.
Опалубка для бетона – виды, материалы, технология установки
Опалубка для бетона
Опалубка представляет собой полую форму, внутренний объем которой заполняется бетоном при возведении монолитных конструкций: фундаментов, стен, перекрытий, колонн.
По сей день используется одна из старейших технологий заливки раствора в вырытую земляную траншею, которая тоже является опалубкой.
В строительстве применяются съемные и несъемные опалубки. Одно из главных преимуществ съемных опалубок – возможность многоразового их использования. Съемные опалубки для заливки бетона выполняются из самых разных материалов – дерева, ламинированной фанеры, металла, пластика и различаются по конструкции:
- рамная система, состоящая из щитов, подпорных стоек и крепежных элементов;
- балочная система, в которую входят опалубочные плиты, балки, ригели, подпорные элементы, детали крепления.
Обязательные требования к опалубке для бетона:
- прочность материала, из которого она изготовлена – для защиты конструкции от деформации;
- гладкость внутренней поверхности опалубки – для легкого снятия после заливки и сушки бетона, а также для снижения затрат на последующую отделку стен;
- отсутствие щелей в конструкции – во избежание вытекания бетона при заливке раствора в опалубку.
Для точной установки опалубки для бетона в вертикальное положение используют отвесы, магнитные или водяные уровни. Тщательно установленная в соответствии с чертежом опалубка должна быть укреплена специальными струбцинами, распорками, подпорными стойками. Её внутренний объем для усиления прочности будущей конструкции заполняется арматурой. Для определения высоты заливки бетона в опалубку на верхнюю часть арматуры прикрепляется шнур.

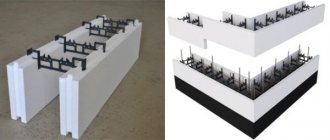

Несъемная опалубка из пенополистирола
Этот вид несъемной опалубки наиболее широко распространен и популярен у приверженцев монолитного строительства. Стандартный пустотелый блок из пенополистерола имеет длину 1200 мм, ширину 250 или 300 мм, высоту 250, 300 или 400 мм, толщину внутренней стенки 50 мм, толщину наружной стенки 50 или 100 мм (в зависимости от климатических условий места строительства). Каждое изделие имеет пазы в нижней части и гребни в верхней части. Монтаж несъемной опалубки очень прост и конструктивно напоминает детский конструктор “Lego”. Торцевые части элементов монтируются по системе шип-паз (никаких клеевых составов или растворов не требуется). Помимо основных стеновых блоков сейчас производят дополнительные монтажные элементы самой различной конфигурации: торцевые заглушки для обустройства проемов под двери и окна; готовые угловые модули; перемычки над окнами; радиальные элементы; изделия с вырезами для связки арматурного каркаса стены с армирующими элементами перекрытия; специальные элементы для отливки перекрытий и другие.
Первый ряд блоков монтируем на гидроизоляционный слой фундамента. Укладку начинаем от угла к середине стены, чтобы неполные блоки оказались ближе к середине. Последующие ряды укладываем со сдвигом в шахматном порядке. Углубления в поперечных перемычках служат для укладки продольных несущих арматурных прутьев, через вертикальные пустоты прокладываем вертикальные прутки арматуры, которые связываем с горизонтальными прутками.
Важно! Вертикальные армирующие элементы монолитной стены обязательно должны быть связаны с арматурой фундамента.
За один раз укладываем не более 4 рядов, так как одновременная заливка бетона при использовании пенополистирольных изделий допускается на высоту не более 1 м. При механизированной заливке бетона подачу раствора осуществляем с помощью насоса, работающего с небольшой скоростью. После этого раствор уплотняем с помощью узких погружных вибраторов (вибрационной иглы диаметром 40÷50 мм) или ручным методом с помощью арматурного прутка. После заливки бетона проверяем правильность вертикали стены с помощью отвеса и уровня.
Совет! Небольшие корректировки можно вносить только до застывания раствора.
После частичного схватывания раствора приступаем к укладке и армированию следующих рядов опалубки для стен.
Требования к бетону для заливки в опалубку
Раствор для заливки опалубки можно заказать у поставщиков. Готовый бетонный раствор должен быть не ниже марок М 200, М 300.
При изготовлении раствора в домашних условиях нужно придерживаться правильной технологии:
- если нет необходимости в особой прочности бетона – приготовляют раствор из 1 части цемента марки М 400 и 3÷8 частей гравийно-песчаной смеси;
- высокопрочный бетон – это смесь из 1 части цемента М 400, 2,5÷5 частей щебня и 1,5÷2 частей песка.
Все части будущего раствора для заливки опалубки тщательно перемешиваются вручную лопатами или в бетономешалке, после добавления воды снова перемешиваются. В итоге полученный бетон должен не растекаться по лопате, а оседать на ней.
Бетонный раствор нужно использовать в течение 4–6 часов после изготовления.
Достоинства и недостатки
Что такое несъемная опалубка, нам понятно. Предлагаем рассмотреть все плюсы и минусы конструкции, основываясь на отзывах застройщиков.
Основными преимуществами являются:
- работы по возведению каркаса объекта ведутся ускоренными темпами, налицо экономия денежных средств;
- опалубку разрешается монтировать даже в районах, где температурный режим воздуха опустился до десяти градусов ниже нуля;
- стены, возведенные с помощью несъемной опалубки, снижают нагрузочное воздействие на фундаментную основу, что позволяет снизить затраты на ее заливку;
- нет необходимости применять специальную грузоподъемную технику (исключение – бетонные блоки для заливки фундамента);
- бетонный раствор можно заливать вручную или с применением бетононасоса;
- улучшаются энергосберегающие характеристики стен;
- возможно возведение зданий в несъемной опалубке, архитектурные проекты которых предусматривают различные конфигурации;
- объекты, построенные с применением данной технологии, отличаются продолжительным эксплуатационным периодом;
- толщина стен получается несколько меньше, но по своей прочности они напоминают кирпичную кладку;
- увеличивается свободная площадь помещений;
- дополнительно утеплять стены не приходится (кроме объектов в районах с холодным климатом);
- сокращаются расходы, связанные с обогревом помещений;
- отмечается большой выбор видов несъемной опалубки. Особенно это характерно для систем из пенополистирола;
- простота выполнения отделочных работ. Стены в выравнивании не нуждаются, можно сразу использовать любые материалы для отделки – керамическую плитку, сайдинговые панели, гипсокртонные листы и т. д.;
- если при строительстве дома использовали пенополистирольную опалубку, то стены не будут подвергаться образованию плесени или грибка, разрушению от грызунов;
- пенополистирольные блоки имеются специальные технологические отверстия, в которые прокладываются коммуникационные линии;
- угловые участки объектов отличаются точными геометрическими формами и размерами.
Кроме перечисленных достоинств, отмечаются и моменты негативного характера:
- незащищенная стена из пенополистирольного материала, взаимодействуя с агрессивными жидкостями, постепенно разрушается. Отделочные работы придется выполнять в обязательном порядке;
- на стены объекта нагрузка должна иметь ограничения;
- при устройстве несъемной опалубки из пенополистирола необходим специальный расчет для вентиляции, так как материал отличается плохой паропроводимостью;
- если в устройстве опалубки применялся армирующий каркас из стальных прутьев, предусматривается заземление всего объекта.
Нагретый пенопласт способен выделять в атмосферу токсичные вещества. Чтобы избежать этого, следует применять специальные противопожарные прослойки.
Заливка бетона в опалубку – весь процесс от «А» до «Я»
Заливка бетона в опалубку
Как залить бетон в опалубку? При наличии больших объемов (когда раствор доставлен с завода на миксере), бетон заливается сразу по всему периметру на заранее определенную высоту. В домашних условиях обычно нет возможности приготовления большого количества раствора. Есть два метода, как правильно заливать бетон в опалубку приготовленными вручную порциями раствора:
- заливка всего периметра опалубки бетоном на толщину до 0,5 метра, при этом не допускается наличие слишком тонких слоев;
- заливка раствором отдельного участка на всю высоту опалубки. Боковой край залитого бетона должен быть скошенным для более надежного сцепления между собой отдельных частей конструкции.
Чем залить бетон в опалубку? Подача бетона осуществляется:
- вручную, переноской ведер с раствором;
- прямой заливкой из бетономешалки;
- привозной бетон заливается прямо из лотка миксера, при необходимости лоток можно удлинить деревянными или металлическими желобами.
Когда весь объем раствора для заливки перемещен в опалубку, из него удаляют пузырьки воздуха, образовавшиеся при перемешивании и заливке бетона. Для этого его уплотняют глубинным вибратором или лопатой. Можно проткнуть слой бетона арматурой через каждые 0,4÷0,5 метра и аккуратно простучать стенки опалубки кувалдой.
Поверхность бетона выравнивают лопатой или строительным правилом. При прекращении по каким-либо причинам работ по заливке опалубки раствором более чем на 24 часа, возобновить их можно будет только после полного высыхания бетона. Перед началом нового бетонирования рабочий шов бетона протирается щеткой и промывается водой.
Обустройство фундаментов с использованием несъемной опалубки
При обустройстве фундаментов (в особенности ленточных) давно и с успехом применяют несъемные элементы и плиты из различных материалов. Так как фундамент испытывает наибольшие нагрузки, является основой всего будущего строения и от него зависит не только прочность, но и долговечность здания, то для его изготовления лучше применять опалубку из материалов повышенной плотности (например, бетона или фибролита). Можно применить и пенополистирольную опалубку. Однако следует учитывать то, что несъемная опалубка для фундамента из стандартных блоков (шириной 250 или 300 мм) пригодна для обустройства ленты шириной не более 200 мм. Такой фундамент подходит для возведения только легких одноэтажных построек. А при использовании пенополистирольных плит можно создать и более широкий ленточный фундамент, установив поперечные крепежные перемычки необходимой длины.
Если фундамент с несъемной опалубкой строим для возведения здания с тяжелыми несущими стенами, то целесообразнее применить бетонные пустотелые элементы. Их производят шириной вплоть до 400 мм, и этот размер наилучшим образом подходит для ленточного фундамента. Монтаж несъемной бетонной опалубки для фундамента производим с использованием небольшого количества раствора. Блоки укладываем в шахматном порядке, начиная с углов. Армирование производим обычным способом. Высота блоков составляет 250÷300 мм, что соответствует шагу установки несущих горизонтальных армирующих прутьев: это способствует созданию наиболее прочного ленточного фундамента. Вертикальные арматуры устанавливаем через пустоты бетонных блоков и связываем с горизонтальными прутьями.
Отделка
Такие работы необходимы, чтобы улучшить декоративность блок-модулей и защитить опалубочный материал от воздействий внешнего характера. Касается это не только для блочных разновидностей, но и для каркасных систем. Принимая во внимание тот факт, что поверхности получаются ровными, нанесение толстого штукатурного слоя не требуется. Достаточно воспользоваться армирующей сеточкой из металла или стекловолокна и клеем.
В принципе, стены получаются достаточной прочности, чтобы для отделки использовать каменный материал или керамическую плитку. Особой популярностью для наружной отделки пользуется сайдинг, крепящийся на обрешетку либо непосредственно в монолит, если опалубочная система устроена из пластиковых панелей.
Сегодня некоторые застройщики пользуются декоративными опалубочными конструкциями, имеющими облицовку в виде фасадного каменного материала. Следует заметить, что стоимость такой конструкции велика, и повышенного спроса она не имеет.
Внутренние работы тоже упрощены. На поверхность стен остается устроить каркас и обшить его гипсокартоном.
Съемная опалубка своими руками
Примерный расчет
Чтобы рассчитать толщину досок, можно воспользоваться формулой примерного расчета. Конечно, можно обратиться и к нормативам СНиП, однако для начинающего строителя есть риск запутаться в различных документах и нормах.
Важно, что нагрузка на опалубку зависит не столько от ширины фундамента, сколько от высоты слоя бетона. Поэтому, чем более глубокий будет фундамент, тем более прочная нужна опалубка. Прочность зависит в первую очередь от толщины досок и от расстояния между подкосами. Минимальная толщина доски находится по следующей формуле:
где d — минимально допустимая толщина доски в метрах, G — нагрузка на опалубку от бетона, k — коэффициент вибратора, l — расстояние между подпорками в метрах, T — допустимое сопротивление древесины.
G находят из соотношения G=H*q , где q =2500 кг/куб.м — объемная масса бетона, H — высота слоя бетона в метрах. Коэффициент k принимают равным 1,2, если бетон не уплотняют вибратором, то k=1. Т полагают минимальным, равным 8*10 5 кг/кв.м. l для надежности можно взять равным 0,5 м.
Из этой же формулы можно найти расстояние между подпорками, исходя из толщины имеющихся досок:
Общие рекомендации
Независимо от типа монолитного фундамента, существуют общие принципы, придерживаясь которых, вы облегчите себе работу по устройству опалубки.
- Необходимо предусмотреть, где будут проходить различные коммуникации: водопроводные и другие трубы, каналы для электропроводки. В этих местах в опалубке делают отверстия и вставляют в них трубы нужного диаметра. Трубы прикрывают ветошью или подобным материалом, чтобы из можно было извлечь после застывания бетона.
- Обычно в строительстве частных домов применяются доски шириной не более 15 см или фанера, ДСП, ОСП. Доски лучше брать длиной не менее 3 м и одинаковой толщины. Обрезные доски помогут точнее соблюсти геометрию.
- Из досок, бывших в употреблении, необходимо выдернуть все гвозди — они могут повредить фундамент, а если находятся ближе к краю, то и отколоть кусок бетона.
- Опалубку делают вровень с уровнем будущего фундамента или немного выше. Недостаток первого варианта — сложно выровнять поверхность бетона, недостаток второго — сложно установить опалубку по уровню фундамента при самостоятельном строительстве.
- Щели между досками и крупные дефекты (например, выпавшие сучки) заделывают паклей или прикрывают заплатами из листового материала.
- Если в опалубку не укладывают полиэтилен, то для уменьшения сцепления ее с бетоном ее смазывают жидким раствором глины либо маслом.
- Также, если бетон будет прилегать непосредственно к доскам, перед установкой их необходимо намочить. Это нужно, чтобы дерево не впитывало воду из бетона, прочность которого при потере влаги уменьшается.
- Лучше брать древесину хвойных пород.
- Контролируют ровность установки с помощью уровня. Особенно важно, чтобы ровной была цокольная часть фундамента. Необходимо проверить, чтобы стенки были вертикальными, верхние края щитов находились в одной горизонтальной плоскости, а при устройстве опалубки для плиты нужно еще сравнить диагонали, чтобы получился ровный прямоугольник.
- Самое главное требование — это жесткость конструкции. После установки ее необходимо проверить. Она не должна гнуться или ломаться при любой нагрузке: толчке, ударе ногой. Лучше, если каркас сломается при проверке, чем во время бетонирования.
Ленточный
Для ленточного фундамента опалубка делается по контуру ленты. С ее помощью можно создавать фундаменты разных конструкций, например, для фундамента на пучинистом грунте ленты делают расширяющейся книзу в виде трапеции или ступенчатой. Если фундамент глубокий, и высота конструкции превышает 2 метра, лучше использовать не доски, а щиты.
- После подготовки траншеи по контуру в землю вбивают планки или колышки.
- К ним с внутренней стороны прибиваются доски или листы фанеры. Чтобы контролировать строго вертикальное расположение стенок, используют уровень
- Чтобы избежать деформации конструкции и сделать ее прочнее, снаружи устанавливают наклонные подпорки (подкосы).
- В опалубку вставляют деревянные распорки, дополнительно стягивают ее деревянными или стальными хомутами, как показано на рисунке. Также можно вкрутить металлические шпильки.
- Далее форму выстилают полиэтиленом для гидроизоляции. Это позволяет обойтись без бетонной подготовки (подбетонки), задача которой — не допустить утечки цементного молочка в землю.
Если применяется ОСП, получить ровные стены будет проще. С одной стороны листа в таком случае делается каркас из бруса, причем для более тонких листов нужен более прочный и толстый каркас.
Опалубка для мелкозаглубленного и глубокого ленточного фундамента отличается, так как чем глубже фундамент, тем больше нагрузка на опалубку и тем крепче она должна быть. Мелкозаглубленный ленточный фундамент имеет толщину ленты 40-60 см, заглубленный уходит в землю ниже уровня промерзания почвы.
Как сделать опалубку для монолитного ленточного фундамента, смотрите на видео:
Можно купить уже готовую деревянную опалубку для фундамента.
Монолитная плита
Для монолитной плиты фундамента опалубку делают по контуру фундамента. Она имеет прямоугольную или другую необходимую форму. С наружной стороны щиты укрепляют подкосами. В остальном принцип устройства не отличается от варианта для ленточного фундамента. Важно хорошо укрепить стенки подкосами, дополнительно можно забить в землю обрезки труб. Для утепленной шведской плиты в съемную опалубку вкладывают утеплитель — экструдированный пенополистирол.
Демонтаж
Снимают опалубку, в зависимости от температуры воздуха, через 2- 15 дней. Чем холоднее, тем дольше она должна остаться на фундаменте. Признак того, что ее можно снять — появление щелей между бетоном и досками. Если ее планируют использовать повторно, то необходимо высушить доски и следить, чтобы они не изогнулись и не разбухли от влаги. Чтобы использовать доски для чего-то другого, необходимо очистить их от раствора — для этого достаточно постучать по ним молотком.
Затягивать с демонтажом опалубки тоже не стоит — чем дольше бетон в ней находится, тем больше сила сцепления его с досками, кроме того, доски могут начать сжиматься или расширяться и создавать ненужные нагрузки на фундамент.
Все остальные работы (гидроизоляция, утепление, декоративная облицовка цоколя, возведение стен) начинают уже после того, как бетон наберет максимальную прочность — обычно через месяц.
Уход за бетоном
До полного застывания бетону необходимо уделить максимум внимания. Летом его поверхность нужно увлажнять, а также укрывать влагонепроницаемым материалом. Такие меры предотвратят чрезмерное испарение влаги. Зимой требуется утеплять монолит со всех сторон. Существуют различные варианты обогрева: укрытие слоем пенопласта, минеральной ваты, подключение обогревателей.Спустя 10 суток опалубку разбирают, через месяц бетонная конструкция целиком готова.
Если точно выполнить расчет конструкции, использовать необходимое для заливки оборудование и инструмент, применять качественные материалы, то вы сможете рассчитывать на качественную и надежную опалубку.
