Правильные «пироги» каркасных стен и перекрытий.

Каркасные стены легкие и быстровозводимые, очень теплоемкие и малозатратные, но они имеют сложную структуру. Каркас является основой всего здания, поэтому соблюдение технологии его строительства – основополагающий показатель качества дома. Что из себя представляет пирог стены каркасного дома, нужна ли там пароизоляция, что значит точка росы и как ее вычислить? Как не допустить ошибок в строительстве такой конструкции и чем такие стены отличаются от кирпичных – об этом далее.

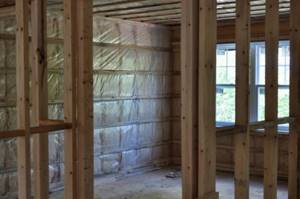

Каркасный дом на этапе строительства

Основание каркасного строения

Технология утепления каркасных стен должна соблюдаться на всех этапах строительства, начиная с возведения основания. Грамотная установка скелета и его крепление к несущему фундаменту – залог эффективной ветро- и шумозащиты помещения.

Базовое устройство каркасной стены – это вертикально установленный брус и горизонтальные перемычки. При том, чем толще материал, тем хуже он проводит тепло. Также могут быть дополнительные распорки по диагонали или стяжки отдельных элементов конструкции. Качество теплоизоляции определяют, просуммировав всю площадь древесных волокон в разрезе несущей конструкции. Количество не должно превышать 1/5 всей площади поверхностей.

Сократить количество пиломатериала, используемого для строительства стены можно путем разработки собственной каркасной конструкции, устройство которой зависит от формы строения и его использования.

Древесина стен каркасного дома используется качественная, с низким процентом влажности (около 11-12). Если влагосодержание досок повысить всего на пару процентов, такая теплозащита станет вдвое холоднее. Особой популярностью для теплоизоляции каркасных стен пользуется сердцевинная доска с поперечным направлением волокон. В зависимости от породы дерева и условий соблюдения технологии установки стоек, их теплопроводность может снижаться до 2 раз.

Калиброванный брус со средней степенью теплопроводности очень прочен

Твердые древесные породы обладают большей плотностью, за счет чего теплопроводность материала снижается. При возведении энергосберегающих домов, иногда каркас делается по иной технологии. Он состоит не только из бруса и досок, а дополнительно обустраивается перекладинами, уменьшающими мостики холода до нескольких раз.

Классический «пирог» стены каркасного дома

На наружные стены строения должно приходиться около 70% общего объема утеплителя. Это следует учитывать при утеплении постройки.

Благодаря структуре каркаса, в нем создаются своеобразные ячейки, чтобы закладывать туда утеплительный материал. С внутренней и наружной стороны дома материал закрывается другими слоями «пирога».

Базовая структура каркасной стены

Структура «правильного пирога» стены каркасного типа, по направлению изнутри здания:

1. OSB лист, древесно-стружечная пиита, фанера лист или гипсокартон. Любой листовой материал, создающий базовую поверхность для дальнейшей финишной отделки.
2. Пароизоляционная диффузионная многофункциональная мембрана, защищающая остальные слои «пирога» от влаги.
3. Брусовый каркас (сечение материла 150х150 или 150х200 мм) и теплоизолятор между стойками (в наиболее частых случаях применяется пенополистирол или минвата, однако бывают и исключения).
4. Базовая поверхность наружной конструкции – OSB плиты, ДВП листы или фанера, набивающиеся на каркас. Минимальная толщина плит – 150 мм. При том, чем толще будет плита, тем лучше и теплее будут стены. Если используются плиты меньшей толщины, такой дом для зимнего проживания будет не пригоден.
5. Горизонтальная обрешетка из деревянных реек или металлопрофиля, между которой укладывается еще один слой утеплителя. Для наружного утепления каркасных стен лучше использовать пенопласт. По характеристикам он ни в чем не уступает минвате, но стоимость его гораздо ниже, а влагопрочность и пожароустойчивость на более высоком уровне.
6. За утеплительным материалом находится та пленочная мембрана для изоляции от влаги с широким функционалом. Она предохраняет утеплитель от намокания и является ветрозащитой. Материал должен обладать высокой прочностью и быть качественным, чтобы мог выдерживать погодные нагрузки.
7. Вертикальная обрешетка из бруса или профиля.
8. Декоративная обшивка в виде композитов или сайдинга.

Совет: для наружного оформления каркасного строения не стоит применять тяжелых плит на примере камня, керамогранита или клинкера. Стены каркасного строения не выдержат таких нагрузок.

К достоинствам скелетных стен относится простота и скорость монтажа, теплоемкость, компактность конструкции, бюджетность и маленькая масса.

Наглядная схема пирога каркасной стены

Чтобы получить гарантированный результат при возведении строения каркасного типа, нужно соблюдать ряд правил. Учитывая климатические и геологические особенности региона, а также условия эксплуатации будущего строения, важно правильно определить толщину наружных стен и внутренних перегородок. В противном случае, слишком тонкие несущие конструкции сделают дом непригодным для зимнего проживания, а излишне толстые – к бессмысленным тратам на лишние материалы.

Выбирая утеплитель, отдавайте предпочтение материалам с высоким уровнем звукоизоляции, низкой теплопроводностью, хорошим показателем влагостойкости и низкой ценой.

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Чтобы каркасное строение прослужило дольше, чем привычные дома из блоков или кирпича, не игнорируйте установку влагозащитных мембран. При укладке утеплительного материала следите, чтобы не образовывалось мостиков холода. Разница наружной и внутренней температуры, а также необходимость в выведении влаги изнутри здания и из стен, ставит определенные условия к подбору стройматериалов и их характеристик, порядка чередования в стеновом пироге.

Видео — Как построить каркасный дом своими руками

Цены на различные виды бруса

Брус

Ветрозащита

Все применяемые в качестве наружной обшивки материалы в какой-то мере уже обеспечивают защиту пирога каркасных стен от сильных порывов ветра, наблюдаемых при непогоде. Для повышения защитного эффекта специалисты советуют при монтаже заводить листы сайдинга вплотную под самую крышу.

Функцию ветрозащиты может выполнять мембранный слой, наносимый на наружную поверхность стены или непосредственно на жесткий утеплитель. Нередко для этой цели используются отделочные известковые составы (слой штукатурки с подкладываемой под него полиэтиленовой пленкой).

Надежная защита от ветра предполагает обустройство вспомогательного слоя, наносимого с наружной стороны стен и охватывающего всю площадь строения.

Как выглядят перегородки?

Внутренние стены выполняют свои функции при постоянной температуре воздуха и едином микроклимате. По этим причинам их обустройство выглядит намного проще, чем в случае с наружными каркасными стенами.

Структура внутренних перегородок для каркасных домов значительно отличается от конструкции внешних стен

Внутренние перегородки не нуждаются в дополнительной влагозащите, но звукоизоляция им необходима. От выбора качественного звукозащитного барьера будет зависеть комфорт жильцов. Звукопоглощающие материалы, применяемые при обустройстве внутренних каркасных перегородок, одновременно выполняют функцию теплозащиты.

В этих целях чаще всего используют:

• акустическую минвату на клеящемся основании;
• изолон (вспененный полиэтилен с высокими звукоизоляционными свойствами);
• изовер (рулонный утеплитель на основе базальта или стекловолокна);
• вспененный каучук (эластичные плиты из резиновой пены с закрытой пористой структурой);
• звукоизоляционный гипсокартон;
• графитированный или обычный войлок.

Для повышения качества звукозащиты, материал во внутренних перегородках монтируется без зазоров и щелей

Цены на звукоизоляционные материалы

Звукоизоляционные материалы

Используемые материалы

Рассмотрим, из чего делают стены каркасных домов. Материал выбирают не только по эстетическим показателям, но и по способности выдерживать определенные возлагаемые на него нагрузки.

Пример каркасного дома с наружной отделкой в виде декоративной штукатурки

Базовый набор:

1. Брус квадратного сечения из хвои, клена или других твердых пород дерева с уровнем влажности 11-12%. Оптимальная толщина материала – 150х200 или 200х200 мм.
2. Доски из лиственницы или других хвойных деревьев с сечением 150х50 мм.
3. Двутавр из двух брусьев с перемычкой из ОСБ плиты. Он необходим для регулировки полок в зависимости от выбранного утеплителя и размера основания. Использование двутавра значительно повышает теплоизоляционные свойства стен и снижает риск деформации обрешетки при усадке дома.
4. Стеновая отделка для наружных и внутренних работ. К материалам данной категории относятся как композитные щиты на основе фанеры или ОСБ, так и стандартные плиты или доски. Также применяется стекломагнезит. Материалы для внутристенной отделки должны быть качественно высушены, обработаны антисептиками и не имели дефектов.
5. Теплоизолятор мягкого или жесткого типа. Чаще всего при возведении каркасных стен используется базальтовая или минеральная вата, пенопласт или экструдированный пенополистирол, распыляемые утеплители.
6. Ветро-, влагозащитные и пароизоляционные многофункциональные мембраны, способствующие выведению влаги изнутри стен и не пропускающие ее обратно. Дополнительная функция пленки – предохранение строения от влаги и продувания.
7. Материалы для декоративной отделки. Для наружного оформления может использоваться металлический или виниловый сайдинг, обрезная доска с имитацией бруса, блок-хаус, искусственный камень, акрил или декоративная штукатурка.

Каркасная стена из металлопрофиля в сочетании с пенобетонными блоками

В некоторых случаях для возведения стен каркасного строения применяется оцинкованный или алюминиевый профиль в сочетании с пенобетоном или вспененным его аналогом. Такой подход позволяет выстроить более надежное сооружение в кратчайшие сроки.

Влагозащитные и пароизоляционные мембраны, а также материалы для ветрозащиты, представляют собой пленки, отличающиеся от традиционного полиэтилена внутренней пористой структурой. Строение такой пленки позволяет влаге просачиваться лишь в одном направлении, блокируя все пути обратного проникновения. Для защиты от влаги может использоваться фольгированный материал. Такая пленка паронепроницаема и выдерживает высокие температуры. Целесообразно ее применение в местах установки отопительных и нагревательных приборов.

Видео — Обзор утеплителей для каркасного дома

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечные плиты;
• древесноволокнистые плиты;
• гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера.

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Полезное: Базальтовый утеплитель Роквул — оптимальная изоляция для каркаса

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Обрешетка не только дополнительно удерживает уже уложенный утеплитель, но и принимает на себя нагрузку листового материала для внутренней обшивки стен. Также в образованные ячейки можно уложить еще один слой теплоизоляционного материала. Принцип работы с ним тот же, что и с первым слоем.

Проектирование

Как и для любой постройки, для каркасного дома нужен свой проект с точными размерами и учетом всех нюансов. Лучше данное задание доверить профессионалу. Специалист согласует с вами все пожелания и технические моменты, поможет выбрать грамотную планировку, составит смету на стройматериалы и монтажные работы.

На стадии проектирования определяется толщина стен каркасного строения, которая может достигать максимум 60 см.

Чтобы четко установить толщину каркасных стен, анализируются все используемые материалы, способы их крепления и климатические особенности региона. Также в проекте мастер учтет все контактные соединения, узлы трубопроводов и прокладку коммуникаций с максимально удобным расположением.

Имея проект при строительстве, вы будете четко знать, где какой элемент расположить и как правильно его прикрепить. Будет учтено все до мелких деталей.

Схема и чертеж

Подробный чертеж с несущим элементом каркасного дома в разрезе поможет лучше разобраться в технологии его устройства, определить для себя последовательность монтажа каждого слоя «бутерброда» и место размещения материалов. Также схема поможет не допустить ошибок при монтаже таких важных элементов, как несущие стены и межкомнатные простенки.

На чертежах, помимо узлов соединения, четко указываются схемы прокладки коммуникаций

Сегодня множество проектов строений каркасного типа со схемами делаются в специальных программах для ПК, куда достаточно занести некоторые данные и система сама составит подробный чертеж.

Для программы требуются следующие параметры:

• точное расположение наружных и внутренних стен;
• количество внутренних помещений;
• толщина будущих простенков и материалы для их устройства;
• вид грунта и уровень влажности, климатические и геологические особенности региона.

Схема каркасного дома

Схема будущей стены включает в себя следующее:

• площадь и тип,
• местоположение проемов для дверей и окон,
• способ крепления и соединения модулей,
• сэндвич.

В последний пункт входит последовательность слоев «бутерброда» и параметры используемых материалов (вид, толщина, способ крепления и т.д.).

Недостаток чертежа, разработанного на компьютере в том, что электронный мозг не составит сметы на выполнение работ и не проанализирует особенностей грунта и климата для составления правильного проекта.

Устройство сэндвича стены каркасного дома

Насколько оригинален ни был бы экстерьер дома каркасного типа и дизайн комнат внутри, сэндвич внутренней и внешней стены остается практически неизменным.

Отделка каркасных стен фольгированной мембраной

Еще раз вспомним устройство несущих конструкций:

• внешняя обшивка;
• контробрешетка (при необходимости);
• листовой древесностружечный материал;
• ветро- и влагозащитная пленка;
• теплоизолятор в ячейках каркаса;
• пароизоляционная мембрана;
• внутренняя отделка в виде любого листового материала и финишного оформления.

Строение внутренней перегородки выглядит намного проще. Помимо каркаса и тепло-звукоизоляции, на стенах присутствует листовая обшивка и внутренняя декоративная отделка.

Если вы используете для декоративной отделки внутренних перегородок каркасного дома штучные материалы, крепящиеся на обрешетку (например, блок-хаус, вагонку или пластиковые панели), на установке листовой обшивки можно существенно сэкономить

Строение каркасной стены может немного отличаться, в зависимости от используемого материала. Рассмотрим самые распространенные варианты.

Пирог стены каркасного дома с минеральной ватой

Данный вариант идеально удовлетворяет потребности в хорошей звукоизоляции. Его устройство заключается в следующей последовательности работ. С наружной стороны на каркас набивается листвой древесно-стружечный материал, сверху степлером крепится гидробарьер с ветрозащитной функцией. Стыки мембраны проклеиваются алюминиевым скотчем. Далее набивается контробрешетка и декоративная отделка. С внутренней стороны в ячейки каркаса закладывается минеральная вата, крепится пароизоляционная пленка таким же образом, как и с наружной стороны. Набивается листовой материал и последующей финишной отделкой или монтируются декоративные панели.

Устройство стены каркасного дома с наполнителем в виде минеральной ваты

Минвата очень гигроскопична, поэтому при устройстве такого пирога очень важно максимально герметизировать ватную прослойку.

Цены на минеральную вату

Минеральная вата

Применение базальтового материала

Базальтовая вата лучше минеральной в том, что материал устойчив к образованию грибка и плесени, не боится влаги и вибраций.

Стена каркасного дома с базальтовым утеплителем в разрезе

Сэндвич применяемые материалы для каркасных стен в данном случае ничем не отличаются от предыдущей технологии.

Как устроен пирог каркасного дома

Правильный пирог каркасного дома включает несколько слоев из последовательно уложенных материалов. В направлении от внутренних помещений к улице он выглядит следующим образом:

1. Обшивка каркаса из листового материала (фанера, гипсокартон, OSB) — служит основой для внутренней отделки, придает жесткость стеновой конструкции, защищает утеплитель от внешних повреждений.
2. Пароизоляционная пленка — является преградой для проникновения водяных паров из жилого помещения в толщу утеплителя.
3. Теплоизоляционный материал (эковата, пенополистирол и др.) — обеспечивает сохранение тепла в доме, участвует в формировании микроклимата в нем.
4. Наружная обшивка стены (влагостойкая фанера, OSB) — выполняет те же функции, что и внутренняя.
5. Гидроизоляционная мембрана — защищает “пирог” утепления от проникновения влаги с улицы, дополнительно обеспечивает ветрозащиту. О
6. Облицовочный фасадный материал — дополнительно защищает стены от внешних воздействий, придает строению эстетичный и законченный вид, формирует его стиль.

Обратите внимание! Пароизоляцию укладывают с теплой стороны строения, гидроизоляцию и ветрозащиту — с холодной, со стороны улицы.

Полезное: Как используют опилки для термоизоляции

Средняя толщина конструкции каркасной стены с утеплителем — 250-300 мм (для средней полосы России). Если дом возводят в северных регионах с суровым климатом, стеновой “пирог” может включать еще один слой теплоизоляционного материала. Его укладывают между брусьями смонтированной обрешетки. В этом случае значение увеличивается еще на 50-60 мм.

Стена каркасного строения с OSB плитой

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

OSB листы используются для того, чтобы возводимая конструкция была более жесткой и устойчивой. Устанавливаются в качестве основания под дальнейшую отделку, а также как дополнительный звукоизолятор и утеплитель.

В случае если планируется каркасное сооружение для технических целей, утеплительный материал между стойками основания можно не закладывать

Устройство пирога в таком случае ничем не отличается от предыдущих вариантов. Единственное, что сам утеплитель может быть выбран другой, например – полиуретановая пена или пенопласт.

Устройство каркасной стены по финской технологии

Сборка каркасной стены по финской технологии

Что такое финская технология и чем она отличается от других способов каркасного строительства? При возведении каркасных домов существует две основных технологии – канадская и финская (скандинавская). Основным отличием между ними является то, что первый вариант подразумевает подготовку конструктивных элементов непосредственно на месте установки, а во втором случае большая часть элементов конструкции изготавливается в заводских условиях и на место строительства приезжает уже в готовом виде.

Завершающим этапом является наружная и внутренняя декоративная отделка

Порядок работ при сборке стен скандинавским способом:

1. На ленточный фундамент монтируется брусовый каркас и собирается нижнее перекрытие.
2. Производится сборка панелей из заводских заготовок.
3. Собранные панели устанавливаются на подготовленное основание и соединяются между собой металлическими кронштейнами.
4. Монтируется любой выбранный утеплитель, ОСБ и пароизоляция.
5. Настилается черновой пол на перекрытие.
6. Устанавливаются балки межэтажных перекрытий.
7. На перекрытиях собираются и устанавливаются панели стен мансарды или второго этажа.
8. Монтируется кровельный каркас.
9. Производится утепление крыши и монтаж кровли.

Узлы крепления

Примеры узлов крепления каркасного строения

Узлы стен каркасного дома – это места их креплений между собой и к основанию.

Основные соединения:

1. Соединение несущих стен с кровлей. Монолитные стойки устанавливаются перпендикулярно стене, но на фронтоне или на перегородках они располагаются параллельно. Углы стенового каркаса необходимо укрепить дополнительными стойками.
2. Межстеночные узлы. Для надежности соединения межкомнатных стен с наружными конструкциями, в боковом каркасе перпендикулярно к угловой крайней стойке располагается дополнительная. Это необходимо для правильного формирования внутреннего угла и упрощает монтаж ОСБ плит.
3. Скрепление перегородок и стен с полом и перекрытиями. Стойки несущего каркаса прибиваются тремя гвоздями длиной 9 см к балкам. Если вертикальная конструкция возводится прямо на обвязке балок или перемычках, непосредственно в нее забивается третий гвоздь. При установке межкомнатных перегородок стойки каркаса прибиваются одним элементом крепления.
4. Узлы дверных и оконных проемов. В финской и канадской технологии усиливаются проемы по-разному. К примеру, американцы придумали способ с использованием сдвоенных стоек, монтируемых над проемами и под ними. Над проемом крепится хидер из доски, под проемом горизонтальные доски, которые впоследствии держат вес установленной конструкции. Финская технология вместо хидера предусматривает ригель.
5. Укосины или диагональные распорки – это один из важнейших элементов конструкции каркаса. Именно эти элементы не дают дому покоситься и упасть, обеспечивая каркасу дополнительную прочность и жесткость. Укосины врезаются в нижнюю и верхнюю обвязку балок. Применяются они в обязательном порядке, если не планируется использование OSB листов или фанеры для обшивки каркаса. Укосины могут быть деревянными или металлическими.
6. Угловое соединение двух несущих стен. В зимнее время углы имеют свойство промерзать, поэтому просто соединить угловой брус не получится. Делается угол по схеме 2+1, где третья стойка прибивается к одной из крайних и формирует полноценный угол. Соединяются стойки пятью 90 мм гвоздями.

Классическая схема пирога кирпичной стены современного строения

Утепление стен минеральной ватой

Пирог каркасной стены собирают из разных материалов. Каждый из них выполняет свою задачу – защищает от потерь тепла, проникновения влаги. Общая работа различных материалов обеспечивает комплекс эксплуатационных свойств: стена защищает от ветра и холода, от сырости и атмосферных осадков. Из каких материалов собирают правильный каркасный пирог стены?

Пирог каркасного дома обязательно содержит утеплитель. Утепляющий слой обеспечивает способность стены сохранять тепло внутри помещения. Он ограничивает потери тепла в холодное время года и утечку прохлады летом, в жару. Утепляющий теплоизолирующий материал располагают внутри стены, при необходимости, его закрывают защитными плёнками. В зависимости от вида теплоизолирующего материала, может потребоваться его защита от воды и влаги, или от контакта с пространством жилой комнаты.

Утепление минеральной ватой.

Наиболее подходящим материалом для правильного пирога каркасного дома является минеральная строительная вата. Её изготавливают из камня, стекла, или шлака, выдувая расплавленный сырьевой материал через центрифугу и получая мелкие игольчатые пластинки. Полученные частицы материала спрессовывают вместе с клеящей массой и формуют из них готовый утеплитель каркасного дома.

В процессе формовки и склеивания в толще утеплителя образуется большое количество воздушных пор. Воздух, являясь теплоизолятором, обеспечивает сберегающие свойства – ограничивают потери тепла и сохраняют температуру внутренних помещений. Кроме того, хаотичное расположение иголок и большое количество пор дают возможность сжимать материал, уменьшать его в размерах при монтаже и транспортировке.

На заметку

Наиболее экологичным ватным утеплителем является базальтовая (каменная) вата. Она содержит минимальное количество синтетического клея и формирует минимум синтетических испарений. Кроме того, базальтовое волокно выдерживает высокие температуры и может использоваться для утепления любых помещений.

Стекло- и шлаковата являются устаревшими материалами. Они имеют худшие теплоизоляционные свойства и менее технологичны. Они также небезопасны при работе – мелкие иголки стекла могут попасть на кожу или в дыхательные пути. Поэтому важно при работе со стекловатными утеплителями защищать себя – закрывать кожу рук рабочими перчатками, надевать на лицо очки, маску и респиратор.

Минеральная вата в рулонах и плитах

Пирог утепления каркасного дома использует различные формы ватного утеплителя. Утепляющая базальтовая вата поставляется в рулонах, матах и плитах. Перечисленные виды утеплителя отличаются плотностью и жёсткостью размеров. Наименее плотный материал – вата. Отличается высокой сжимаемостью. Этот вид утеплителя можно уменьшить в 3-4 раза при сжатии и упаковывании в транспортировочную тару (мешок, полиэтилен).

Рулон минеральной ваты.

Средними по плотности являются маты. Они имеют средние показатели сжимаемости и паропроницаемости, способности впитывать воду. Часто для предупреждения слёживаемости утеплителя маты прошивают. Полученный материал называют прошивным матом. Он отличается более высокой долговечностью в эксплуатации.

Наиболее плотными и жёсткими формами изолирующей ваты являются плиты. Они вдвое плотнее рулонной ваты, отличаются повышенной жёсткостью и стабильностью размеров, не сжимаются при транспортировке. Они также меньше других видов каменного утеплителя впитывают воду.

На заметку

Для утепления вертикальных стен лучше других подходят маты из базальтовой ваты. Они отличаются от ваты в рулонах более плотной набивкой и более жёсткими размерами. Не сбиваются и не оседают при вертикальном расположении. Благодаря чему долговечно функционируют в стенах каркасного дома.

Маты, так же как и вата в рулонах, отличаются пружинящими свойствами. Их сжимаемость меньше, чем у рулонной ваты, но позволяет монтировать плиту между балками каркаса. Маты из ваты можно легко вставлять между опорами каркаса, без дополнительных крепежей и щелей.

Вату в рулонах используют для утепления полов и горизонтальных перекрытий, как более дешёвый и доступный для использования утеплитель.

Особенности утепления минватой

Правильный каркасник стремится быть полноценной заменой кирпичному или деревянному строению. А это значит – иметь дышащие стены с естественной вентиляцией. Ватный утеплитель отличается дышащими свойствами. Благодаря сообщающимся воздушным порам, он пропускает через себя воздух, легко продувается. Это накладывает свои отпечатки на выбор других материалов пирога каркасной стены.

С внутренней стороны ватный утеплитель обязательно закрывают гидрозащитой. Она предупреждает попадание влажного пара в стену. Влажный воздух сам по себе не страшен минеральной вате. Опасность представляет конденсат. В наружных стенах он образуется в месте перехода от положительных температур к отрицательным. В точке росы из пара выделяются капли влаги, которые вызывают намокание утеплителя. В результате чего снижаются изолирующие свойства ваты.

С наружной стороны утеплитель закрывают пароизоляционной мембраной. Эта плёнка также выполняют функцию ветроизолятора. В зависимости от выбора стеновой обшивки, можно обойтись без наружной плёнки. Если материал наружной поверхности стены имеет собственные влаго- и ветрозащитные свойства, например, изоплат.

Защита ватного теплоизолятора от влаги определяет эффективность теплосбережения. При намокании строительная вата перестаёт удерживать тепло. Снижаются характеристики её теплосбережения. Поэтому качественная и надёжная мембрана с двух сторон утепляющего материала гарантирует долговечность и стабильность его эксплуатации.

Кирпичные стены

Для сравнения рассмотрим структуру кирпичной стены. При современных требованиях по теплозащите, гигроскопичности, теплопроводности, огнеупорности, звукоизоляции и т.д. строительство стен кирпичного дома из одного только кирпича и раствора не предоставляется возможным. Чтобы соответствовать всем необходимым показателям регионов нашей страны, толщина кирпичной стены в современной постройке должна быть не менее 3 м. Такая схема строительства предусматривает задействование лишней площади и использование большого количества материалов, поэтому пирог кирпичной стены, соответствующей всем стандартам, сегодня состоит не из одного только «теста».

Кирпичная стена нового поколения состоит из нескольких слоев. Вариации могут отличаться в зависимости от определенных требований и условий.

Таблица 1. Три варианта пирога кирпичной стены

Пирог №1	Пирог №2	Пирог №3
облицовочный кирпич (1,2 см); наружная штукатурка (1 см); стальная сетка диаметром до 0,5 см для хорошей адгезии; листы пенопласта (максимум 1,2 см); красный полнотелый кирпич, 25 см; известковый раствор или штукатурка (3 см).	клинкерная плитка (1,2 см); наружная штукатурка (1,5 см); стальная сетка для сцепления (0,5 см); пенополистирол (8 см); красный полнотелый кирпич (до 40 см); внутренний слой штукатурки (2,5 см).	сантиметровый слой декоративной наружной штукатурки; 2 см слой известкового раствора; пенопласт слоем максимум 8 см; керамический пустотелый кирпич (50 см); сантиметровый слой внутренней штукатурки.

Следующий видеоролик наглядно покажет процесс утепления кирпичной стены:

Видео — Утепление стен кирпичного дома

Как делать нельзя: распространенные ошибки

При устройстве стен каркасного дома многие начинающие строители допускают простые на первый взгляд ошибки, которые, в конце концов, могут приводить к фатальным последствиям.

Часто при устройстве пароизоляции или гидробарьера игнорируют применение скотча для проклеивания стыков мембраны

Неправильно установленная пароизоляционная мембрана. Пленка для выведения влаги из утеплителя имеет пористую структуру, и влага может проникать через мембрану только в одном направлении. Так, если пленка будет установлена не той стороной, жидкость, вместо того чтобы выходить наружу, будет скапливаться между мембранами, мочить утеплитель и приводить к порче конструкции.

Отсутствие проекта с планом и размерами приведет к лишним тратам времени на поездки за недостающими стройматериалами и к ошибкам при сборке дома. Например, данная конструкция значительно затруднит укладку утеплителя между стойками

Игнорирование использования влагозащитных пленок приводит к намоканию утеплителя и гниению несущих конструкций каркасного строения.

Нарушение последовательности слоев пирога не дает нужного эффекта и приводит примерно к таким же последствиям

Отсутствие гидроизолирующего слоя между нижней обвязкой и бетонным основанием приведет к скорейшему намоканию и гниению конструкции, так как бетон быстро отдает всю напитанную влагу, поэтому лучше подстраховаться. В качестве гидроизолятора часто используют два слоя рубероида.

Слишком большой шаг между каркасными стойками чреват недостаточной устойчивостью основания

Неправильный выбор пиломатериала. Если приобрести брус с уровнем влажности всего лишь на пару процентов выше допустимого, это приведет к деформации каркаса и разрушению строения.

Утеплитель малой плотности, зашитый в вертикальные стены, со временем дает усадку, и образует полости в стенах

Использование неправильных метизов. Частой ошибкой является крепление несущего каркаса саморезами, предназначенными для внутренней отделки дома. Каленая сталь, из которой они выполнены, – довольно хрупкий материал, не способный выдерживать больших нагрузок. Крепится несущая конструкция только гвоздями.

Такими саморезами можно временно прихватить элементы каркаса между собой для дальнейшего более качественного крепления

Если вы не предусмотрели вентиляцию во время составления плана и строительства дома, ее отсутствие, помимо плохого самочувствия жильцов, приведет к высокому уровню влажности в помещении запотеванию окон.

Каркасные постройки требуют составления подробного проекта и четкого соблюдения технологии. Отклонение от принятых норм при строительстве может привести к массе неудобств, как во время работ, так и при эксплуатации здания. Пирог стены каркасного дома является сложной конструкцией, в которой важен правильный подбор материалов и четкая последовательность их укладки с соблюдением всех правил. Успешного строительства!

Особенности паро- и гидроизоляции

Пароизоляция стен каркасного дома

Главным врагом практически всех строительных материалов и комфорта внутри здания является сырость. Влага присутствует в окружающей среде и возникает в процессе жизнедеятельности внутри здания. Задачей пароизоляции является блокирование воды снаружи и эффективный ее отвод из помещений.

Для выполнения данных функций можно использовать простейший по составу пергамин, более сложные полипропиленовые полотна или ультрасовременные и наиболее эффективные диффузные мембраны. В соответствии со стоимостью продукции различается ее долговечность, прочность и производительность. Исходя из этого, вложения в пароизоляцию напрямую сказываются на состоянии каркаса, внутренней отделки и утеплителя.

Для обустройства гидроизоляции лучше всего подходит плотный полиэтилен. Пленка мягкая, недорогая, проста в установке. Следует учитывать, что на морозе она теряет свои качества и разрушается.

В условиях холодного климата целесообразно применять современный рубероид (тип евро). Материал настолько надежен, что гарантированно прослужит весь срок эксплуатации здания.
