Каркасные дома, несмотря на возрастающую популярность, не вызывают сто процентное доверие у потенциальных хозяев. И дело не только в том, что каркасные дома ассоциируются со старыми деревенскими деревянными домами, больше похожими на сараи, а в том, что люди сегодня не склонны доверять современным технологиям, особенно тем, которые на порядок удешевляют строительство. Мы привыкли, что дешевое не может быть хорошим, поэтому к сообщениям о том, что тонкая каркасная стена равноценно может заменить двойную блочную кладку, относимся крайне скептически.

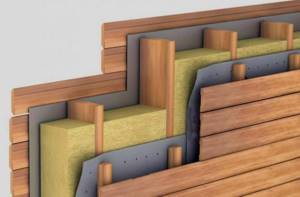

Стена каркасного дома

Какой толщины достаточно для каркасного дома

Когда человек собирается возводить строение по каркасной технологии, то рано или поздно возникнет вопрос, а хватит ли такой толщины стен, и будет ли в доме тепло и комфортно? Хоть современное строительство по своим технологиям шагнуло далеко вперед, все равно далеко не каждый доверяет ему – не верят люди, что такая незначительная толщина стен каркасника сможет обеспечить необходимую теплоизоляцию. Потребитель уверен, что двойная кладка из блоков в разы надежнее, чем тонкая стена каркасного дома.

Но это ошибочное мнение, так как при соблюдении всех технологий возведения такая стена может быть во много раз надежнее стены из кирпича.

Для того чтобы правильно ответить на вопрос, какой толщины должны быть стены каркасника для комфортного проживания в нем в зимнее время, нужно учитывать многие нюансы, такие как:

• Материал, из которого произведена внутренняя и внешняя обшивка строения;
• Материал утеплителя, его толщина и качество;
• Климатические факторы окружающей среды данного региона;
• Толщина пиломатериала для возведения каркаса.

Cтатьи по теме

Устройство каркасного дома от фундамента до крыши здесь описано довольно подробно

Фундамент под каркасный дом. Сооружение своими руками фундамента

Вентиляция в каркасном доме: основные особенности

Какая толщина должна быть у стен у каркасного дома?

Каркасный дом своими руками: поэтапное выполнение работ

Плюсы и минусы каркасных домов. Все подводные камни популярной технологии

Каркасный дом своими руками: как построить, чтобы получилось качественно и экономно

Материалы и крепление обшивки снаружи и изнутри домов каркасной конструкции

Отзывы ()

Как устроен сэндвич каркасной стены

Стеновая панель каркасного строения многослойна, благодаря этому такая панель показывает превосходные теплоизоляционные характеристики. Своеобразная воздушная подушка способствует сохранению тепла. Толщина стен каркасного домазависит от слоев, из которых они состоят:

Первым слоем в стеновом сэндвиче является внутренняя отделка, как правило, она устанавливается из гипсокартона. Такое покрытие скрывает всевозможные неровности и превосходно подходит для покрытия их обоями или красками, а также декоративной штукатуркой.

Следующим шагом монтируется ОСБ плита, которая будет выполнять функцию основы для внутреннего слоя отделки.

После плит ОСБ укладывается пароизоляционный слой, данная мера предназначена для препятствования проникновения пара в середину конструкции и для вывода влаги из стены.

После того, как пароизоляционный слой установлен, укладывается утеплитель. Именно утеплитель определит, какова будет толщина стен каркасного дома. Утеплитель является наиважнейшим элементом конструкции. Определить тип и материал, из которого будет утеплитель, необходимо до начала возведения. Толщина теплоизоляционного слоя определяет сечение бруса. Параметры того и другого должны соответствовать. К примеру, если утеплитель толщиной 100 мм, то и брус должен быть с сечением не более 100 мм.

После теплоизоляционных работ укладывается слой гидроизоляции. Это может быть как полиэтиленовая пленка, так и специально предназначенная для этого мембрана. Специализированные материалы гидроизоляции, в отличие от обычных, выводят конденсат и пар и не позволяют собираться влаге внутри.

После гидроизоляции вновь монтируется ОСБ плита, она выполняет функцию защиты утеплителя от механических воздействий, а также на нее устанавливается внешняя отделка, для которой она служит основанием.

И заключительным слоем является внешняя отделка. Она может выполняться из сайдинга, штукатурки или из вагонки, все на усмотрение владельца строения, опираясь на личные предпочтения и в соответствии с климатическими условиями.

Толщина стены теплого и уютного каркасного дома для постоянного проживанияопределяется этими семью слоями сэндвич панелей. От качества выполнения такой стены зависит ее противостояние холоду в зимний период.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Полезное: Гидроизоляция каркасного дома

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

От чего еще зависит толщина стен

Толщина стен должна соответствовать климатическим условиям того региона, где возводится строение. Чем севернее и суровее климат, тем толще должны быть стены строения для постоянного проживания. Оптимальным решением в таком случае будет создание двух слоев утеплителя. Иногда, конечно, такой необходимости нет, и хватает обычного каркаса, но в целях перестраховки делают дополнительный слой.

Если дом предназначается для летнего периода, то толщина теплоизоляционного слоя может не превышать 100 мм. В случае постоянного проживания в помещении утеплитель необходимо устанавливать толщиной не менее 150-200 мм, а еще в расчет берется внутренняя и внешняя отделка.

Толщина стен каркасного дома, при использовании таких распространенных утеплителей, как пенопласт или минвата, с учетом внешней и внутренней отделки, составляет 200-250 мм, это притом, что вату и пенопласт используют толщиной 150-200 мм.

Если утеплительным материалом является пенопласт, то толщина плит его, как правило, составляет 50-100 мм, в связи с этим можно укладывать его в два слоя, что, в свою очередь, значительно улучшит теплоизоляционные качества стены. Второй слой пенопласта укладывается таким образом, чтоб стыки не совпадали со стыками первого слоя. Данный способ укладки плит позволит избежать образования мостиков холода, по которым и происходит основная утечка тепла из помещения.

Можно, конечно, использовать насыпные утеплители, но они, как правило, применяются для хозяйственных строений. Сырьем для такого вида утеплителя является солома, опилки, керамзит или полистирол. Засыпается материал в уже готовые стеновые конструкции с использованием специального оборудования. Такой способ теплоизоляции больше подходит для утепления пола или потолка, так как в стенах со временем он усядет, что повлечет образование пустот. Можно, при этом, применить специальное оборудование, которое утрамбует утеплитель.

С таким видом теплоизоляции стена будет незначительно толще.

Можно, конечно, воспользоваться готовыми SIP-панелями. В таки панелях в качестве утеплителя используется пенополистирол, из древесных материалов выполняется обшивка. Толщина стен каркасного домас такими панелями устанавливается на заводе производителе и может быть от 125 мм до 225 мм.

В зависимости от того, из чего будет выполняться внешняя и внутренняя отделка, будет зависеть толщина стеновой панели и она может варьироваться на отметке 20-100 мм. Если используется вентилируемый фасад, то воздушная прослойка должна составлять 10-20 мм, это позволит сделать теплоизоляционные характеристики выше. За счет увеличения внутренней отделки скрадывается площадь помещения. По этой причине утеплитель лучше наращивать снаружи.

Самым подходящим для этого материалом будет пенопласт. Он не гигроскопичен и препятствует попаданию влаги на утеплитель, находящийся внутри панели. Если в качестве первого утеплителя используется вата, то применение пенопласта в этом случае особенно актуально.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм.

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Полезное: СП 31-105-2002: основные требования стандарта

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Кратко об утеплении каркасного сооружения

Утепление каркасного строения производится этапами, которые разделяются следующим образом:

1. Подготовительные мероприятия по организации работ;
2. Паро- и гидроизоляционные работы;
3. Теплоизоляционные мероприятия;
4. Внешняя и внутренняя обшивка сэндвича.

Первым этапом необходимо отчистить каркас строения от мусора и пыли. Если каркас выполнен из дерева, то все проблемные участки необходимо обработать наждачной бумагой, дабы убрать острые элементы. Выступающие детали крепежа требуется или загнуть, или забить. Мелкие повреждения на древесине необходимо зашпаклевать, крупные зазоры следует задуть монтажной пеной. Сырые или влажные места требуется просушить строительным феном.

Гидроизоляционный слой укладывается на утеплитель с внешней стороны основания конструкции. Она служит защитой для теплоизолятора от климатически неблагоприятных условий и от атмосферных осадков. С внутренней же стороны укладывается пароизоляционный слой, это будет сдерживать попадание влаги изнутри помещения. Как с одним, так и с другим слоем, пленка или специальная мембрана должны укладываться внахлест. Первый слой должен перекрываться на 150-250мм следующим.

При правильно выполненных работах не будет необходимости делать толщину стен каркасного домачересчур большой. Стыки паро- и гидроизоляционных слоев необходимо проклеить скотчем, в целях повышения герметичности. Изоляционная пленка должна прилегать к утеплителю как можно плотнее. К деревянному каркасу мембрана крепится посредством скоб и строительного степлера. Если в качестве утеплителя используется минвата, то паро- и гидроизоляция должны быть выполнена особенно качественно, так как этот материал наиболее гигроскопичен.

Утеплитель необходимо укладывать между стойками каркаса.

Так как утеплитель выбирается до начала строительства, то расстояние между опорами устанавливается такое, чтобы теплоизоляционный материал помещался между ними как можно плотнее. Например, при использовании минваты стойки устанавливаются с шагом в 580 мм между собой. Если используется пенопласт или экструдированный пенополистирол, то этот шаг должен уже составлять 600 мм. С пенополиуретаном это показатель незначителен, так как его задувают в жидком состоянии.

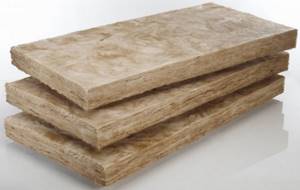

Минвата монтируется на специальные дюбеля. Между опорами и утеплителем не должно быть никаких зазоров, это позволит избежать образования мостиков холода. Пенопласт же крепится или посредством клея, или при помощи дюбелей с большой шляпкой.

Натолщину стен каркасного домавлияет выбранный утеплитель. Если теплоизоляционный слой сделан из минваты, то необходимо установить воздушную подушку, которая будет способствовать удалению влаги. Для этого после слоя гидроизоляции требуется отступить 50-100 мм и устанавливать обшивку. В случаях с плотными утеплителями, вроде полиуретана или пенопласта, воздушную подушку нет необходимости создавать, и обшивку допускается устанавливать сразу на теплоизоляционный слой.
