Схема водоснабжения частного дома с подключением к центральной магистрали или при подключении к автономному источнику

Здесь вы узнаете:

• Как разработать схему водопровода
• Внешний (наружный) водопровод
• Внутренний водопровод
• Пошаговый алгоритм работ
• Схема разводки труб: коллекторная или последовательная
• Способы прокладки – скрытая и открытая система
• Основные узлы схемы
• Выбор труб
• Принципы работы и полезные советы
• Распространенные ошибки при монтаже

Разводка водопровода в частном доме выполняется двумя способами — коллекторная и последовательна схемы соединения. Можно проложить трубы скрытым и открытым способом.

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

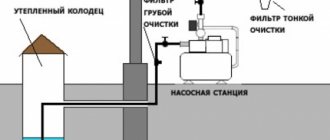

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Внешний (наружный) водопровод

Здесь три варианта, зависящих от источника водозабора.

• Если дачный водопровод подключается к центральному. Для чего определяется точка подключения, а дальше трубная разводка идет под землей до дома. Основное требование к этой схеме – это прямолинейность прокладки труб, чтобы снизить расходы на ее приобретение, второе – это утепление разводки путем укладки труб в утеплительные цилиндры, изготавливаемые из полимерных материалов вспененного типа. Хотя можно использовать и любые другие утеплители.
• Колодец. Самый простой вариант организации водоснабжения частного дома. Выкапывается вручную колодец глубиною до 10 м, формируется его ствол, куда опускается насос. А уже от него до дома протягивается труба, делается это точно так же, как и в случае с подключением к центральному поселковому водопроводу.
• Скважина. Все то же самое, что и с колодцем. Правда, необходимо отметить, что из скважины вода – это жидкость высокого качества и чистоты, и в необходимых объемах. Одна скважина может обеспечить водой даже несколько частных домов.

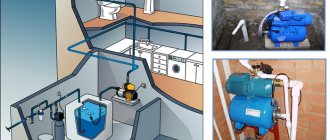

Водопровод из колодца или скважины

Внимание! Центральный водопровод не всегда обеспечивает водой дома с необходимым напором. Но он будет всегда действовать, даже при отключении электроэнергии в поселке. К сожалению, насосы тут же отключаются. Правда, эту проблему можно решить, установив в трубную разводку водоснабжения частного дома накопительную емкость или гидроаккумулятор.

Есть несколько интересных моментов, которые касаются возможности избежать больших расходов, обустраивая внешний водопровод. Во-первых, и скважину, и колодец можно соорудить внутри дома. Это придется делать до начала строительства здания. Таким образом, внешний водопровод переходит в категорию внутреннего. А значит, есть возможность хорошо сэкономить на разводке труб по улице.

Второе касается скважины. Можно поверх ее ствола установить кессон, в который поместятся и насос, и гидроаккумулятор, и блок автоматики, и часть фильтрующих элементов, и несколько задвижек или вентилей. То есть, внешняя часть водопроводной сети может быть сложной в плане увеличения установленного в ней оборудования.

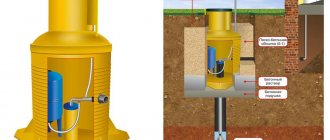

Кессон для скважины

№6. Полипропиленовые трубы

Полипропиленовые трубы – фактически идеальный вариант для организации водоснабжения. Могут быть неармированными и армированными. Первые подходят только для холодного водоснабжения, вторые используются и в отоплении, и в горячем водоснабжении. Труба может быть армирована алюминием, стекловолокном или другими материалами. Армирование повышает прочность и позволяет снизить тепловое удлинение полипропилена. Лучший вариант – армирование стекловолокном.

Полипропиленовые трубы для водопровода

На сегодняшний день наиболее качественные армированные трубы производят в Германии. С подробными техническими характеристиками и списком объектов, где установлены такие трубопроводные системы можно ознакомиться на сайте представителя Немецкого завода aquatherm GmbH — Группы компаний Агпайп: https://agpipe.ru/plastikovie_trubi_dlya_vodoprovoda/polipropilenovie_trubi_dlya_vodosnabzheniya

Преимущества полипропиленовых труб:

• долговечность до 50 лет;
• возможность выдерживать температуру внутри труб до +90-950С и давление до 20 атмосфер (это касается армированного варианта);
• относительно несложный монтаж. Трубы соединяются с помощью специального сварочного аппарата для полипропилена. Работать с ним несложно, на обучение и доведение процесса до автоматизма уйдет немного времени;
• прочные соединения;
• такие трубы выдержат даже замерзание внутри них воды;
• устойчивость к коррозии;
• достаточно высокая прочность;
• относительно невысокая цена

Среди минусов боязнь высоких внешних температур, поэтому это вариант не для пожароопасных помещений. Кроме того, даже при армировании алюминием или капроновой нитью материал сохраняет высокий уровень температурной деформации, поэтому без использования утеплителя при скрытой разводке труб, или компенсаторов при открытой разводке не обойтись. Если взвесить все плюсы и минусы, то для водоснабжения дома лучше выбрать именно полипропиленовые трубы.

Внутренний водопровод

Сложность разводки воды по дому связана с количеством потребителей (кранов и смесителей) и местом их расположения. Поэтому в первую очередь необходимо разработать схему. Это наиважнейший этап в процессе проведения монтажных работ, которым пренебрегать не стоит. Ничего сложно в составлении схемы нет. Надо просто вооружиться рулеткой и измерить расстояния от потребителей до мест подключения каждого прибора.

Все это перенести на бумагу с учетом размеров и конфигурации прокладки труб. Схема точно покажет, какое количество труб и фитингов надо будет использовать в монтажном процессе, где произойдет отклонение от прямолинейной разводки, где будут установлены проходы через несущие и ненесущие элементы здания. И чем больше помещений задействованы в водопроводной системе, тем сложнее будет схема.

Одна из схем водопроводной разводки

Внимание! В схеме разводки надо учитывать все элементы водопровода: коллекторы, насосы, фильтры, баки и запорную арматуру. На ней обязательно указываются расстояния между элементами и изменениями конфигурации сети.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

• выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
• выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Обратите внимание! Основное преимущество коллекторной разводки воды в квартире — возможность контроля давления рабочей жидкости в отдельных источниках водозабора.

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны. Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов.

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой. Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты.

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Размерные характеристики труб

Трубы для водопровода (независимо от материала, из которого они изготовлены) имеют общие размерные характеристики:

• внутренний диаметр;
• наружный диаметр;
• толщина стенок;
• общая протяженность.

Кроме этих характеристик, при выборе следует учитывать число поворотов и соединений при прокладке гидросистемы.

Главным показателем для водопроводных труб считается внутренний диаметр, от него зависит напор и расход воды в конечных точках системы, в кранах, внутреннее давление в трубопроводах, бесшумность его работы.

Схема разводки труб: коллекторная или последовательная

Независимо от того, какой источник водоснабжения был выбран, подбирается оптимальная для объекта схема разводки труб: последовательная или коллекторная разводка труб системы водоснабжения. При проектировании сети необходимо обратить внимание на приведенные ниже факторы:

• количество проживающих в доме людей;
• периодичность нахождения в доме;
• интенсивность использования воды.

Тройниковая (или последовательная) разводка труб от нагревателя, магистрали или стояка проходит путем подключения сантехнического оборудования друг за другом. Таким образом, на монтаж системы уходит минимальное количество материалов и времени, однако у данного способа подключения есть два существенных недостатка:

1. Неравномерное давление в системе при одновременном использовании несколькими пользователями. То есть, например, при включении воды в ванной или на кухне нормальный напор воды будет только в кране, находящемся ближе к источнику.
2. Для ремонта отдельного элемента системы необходимо полное отключение водоснабжения здания.

Пример последовательного соединения труб.
При коллекторном (или параллельном) подключении трубы к точкам забора подводятся непосредственно от распределяющего коллектора (индивидуальные распределители предусматриваются для горячей и холодной воды). Коллекторная разводка позволяет всем пользователям постоянно получать стабильный напор воды вне зависимости от количества одновременно включенных сантехнических приборов. Главный недостаток данного способа – большое количество труб, которые сложно и дорого спрятать.

Коллекторная разводка трубопроводов по полу.

В последние годы все более популярна комбинированная разводка труб водоснабжения, при которой короткие линии монтируются последовательно, а позже собираются в коллектор. Данный способ является бюджетной альтернативой параллельному подключению труб. Ведь при нем материала на монтаж уходит значительно меньше, а в случае поломки достаточно отключить водоснабжение тольо одной короткой ветки.

Какой диаметр трубы выбрать для водоснабжения в частном доме

Как было показано выше, трубный диаметр задается фиксированными значениями из стандартизированного числового ряда со значительной разбежкой. Это делает его точный подсчет по формулам, таблицам и онлайн-калькуляторам в подавляющем большинстве случаев бессмысленной процедурой. Даже самый простой вариант определения диаметра по пропускной способности труб и суммирования водопотребления одновременно включенного сантехнического оборудования (таблица 3.) не стоит потраченного времени и давно проведен специалистами-монтажниками.

Снаружи

Если для частного дома смонтирована система индивидуального водоснабжения, то вода от погружного или поверхностного электронасоса поступает в него по подземному трубопроводу из полиэтилена низкого давления ПНД.

Выходные патрубки большинства насосов рассчитаны на подключение труб диаметром 1 или 1 1/4 дюйма, то есть наружными диаметрами 25 и 32 мм. Так как трубопровод от электронасосов запрещено заужать, то перед монтажниками нет выбора, какие трубы использовать.

Иногда, если выход электронасоса имеет выходной патрубок в 1 дюйм (25 мм), а расстояние до дома слишком велико, для снижения гидравлических потерь использует трубопровод большего диаметра в 1 1/4 дюйма (32 мм).

Аналогичным образом поступают и при подключении от централизованной водопроводной магистрали. В подавляющем большинстве случаев перед монтажниками не стоит вопрос, какую трубу выбирать. Достаточно использования двух видов — 25-ой или 32-ой ПНД-трубы.

Рис. 5 Один из вариантов коллекторной разводки и соответствующих ему труб из тонкостенного металлопластика (для ПП все диаметры следует увеличить на один типоразмер)

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы.

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Выбор схемы разводки

Выбор схемы разводки водоснабжения в квартире должен учитывать особенности планировки помещений, поэтому рекомендуется воспользоваться услугами специалиста. Существует две основные схемы разводки:

• последовательная (тройниковая);
• параллельная (коллекторная разводка).

Последовательная схема является классическим вариантом, который можно встретить в большинстве квартир. Такая разводка воды в доме или квартире включает в себя общую трубу, проложенную от стояка в помещение. На общую линию, как правило, устанавливаются тройники, каждый из которых соответствует определённому сантехническому прибору и соединяется с ним посредством коротких отрезков трубопровода.

Преимущества тройниковой схемы:

• минимальный расход материалов;
• небольшие потери давления в системе.

Из недостатков такой схемы можно отметить:

• разделение давления на все водозаборные точки;
• температурные потери в системе.

Коллекторную разводку труб в квартире считают более функциональной, так как её применение позволяет избежать потерь напора воды на крайних точках водозабора. Такая разводка организована следующим образом: вода из общего стояка перемещается сначала внутрь коллектора, а уже потом по индивидуальной линии к каждой точке водозабора. Коллектор — это ёмкость, которая имеет форму цилиндра и оснащается необходимым количеством отводов (патрубков).

Рассмотрим преимущества коллекторной разводки:

• исключается риск возникновения гидроударов в системе;
• трубопроводы, идущие от коллектора к сантехприборам, являются цельными, поэтому разрешается их скрытый монтаж в штробах;
• коллекторная схема разводки идеально подходит для большого загородного дома, оснащённого двумя или более ванными комнатами. Это связано с тем, что такая схема позволяет регулировать показатели давления для разных потребителей.

Из недостатков такой схемы можно выделить:

• высокая стоимость из-за увеличения расходов на материалы;
• непрезентабельный внешний вид в случае открытой прокладки.

Коллекторная разводка удобна еще и тем, что трубы можно проложить скрыто

Основные узлы схемы

Схема разводки воды в частном доме, точнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих основных узлов:

• перекачивающий агрегат для колодца или скважины,
• ниппель (переходник),
• предотвращающий обратный ход воды обратный клапан,
• трубопровод,
• фильтрующее оборудование (один или несколько различных фильтров в зависимости от качества воды),
• запорная арматура,
• гидроаккумулятор,
• пятерник (штуцер) для подключения основных элементов и приборов (манометр, реле давления, трубы).

Элементы водопроводной системы загородного дома со скважиной

№5. Полиэтиленовые трубы

Трубы из полиэтилена, полипропилена и поливинилхлорида часто объединяют в общую группу пластиковых труб. Несмотря на схожесть некоторых характеристик, каждый из этих материалов обладает набором уникальных свойств, и начнем мы с рассмотрения полиэтиленовых конструкций.

Отметим сразу, необходимо разделять трубы из полиэтилена низкого давления и сшитого полиэтилена. Они отличаются температурной стойкостью. Первые выдерживают температуры не более +400С, подходят для организации холодного водоснабжения, часто используются для транспортировки воды от скважины в частный дом, так как они не боятся морозов и не лопаются при замерзании воды.

Трубы из сшитого полиэтилена допускается использовать в системе горячего водоснабжения, но и стоят они дороже. Для монтажа не используются уплотнительные резинки – необходимая степень герметичности достигается при обжатии штуцера трубой.

Ряд специалистов называет трубы из сшитого полиэтилена лучшим вариантом для организации водоснабжения. Они устойчивы к коррозии, не зарастают, инертны ко всем веществам, которые содержатся в воде, позволяют создать прочные соединения. Из минусов не самая низкая цена и необходимость специального оборудования для монтажа.

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

• 25 мм 30 литров/мин.
• 32 мм 50 литров/мин.
• 38 мм 75 литров/мин.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Для устройства водопровода подойдут трубы из металлопластика и пластика.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Стыки в медном трубопроводе паяют оловом. Поэтому в труднодоступных местах сборка водопровода окажется кране сложной.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Чтобы самому соединять пластиковые изделия, достаточно приобрести или взять на прокат труборез.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений. Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости.

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Замена поврежденного участка является сложной и трудоемкой задачей, поэтому выбирать ПВХ-трубы можно в случае, когда длина ветки не превышает 10 м, а количество точек водоразбора меньше семи.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
• Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
• При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
• Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

• Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
• Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
• Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
• Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Диаметры

Какое сечение должны иметь трубы для водоснабжения загородного дома?

Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:

1. Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;

Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)

1. Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;

Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.

1. При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.

В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм

Условный проход и внешний диаметр

«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».

В зависимости от типа труб для их маркировки используются абсолютно разные параметры:

• Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);

Условный проход примерно соответствует внутреннему диаметру стальной трубы

• Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).

Наружный и внутренний диаметр различаются на удвоенную толщину стенки

Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.
