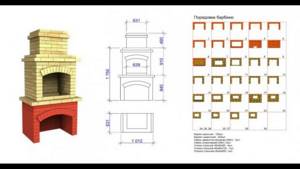

Порядовка для кирпичной барбекю – залог точной и крепкой кладки


Правильная кладка печи из кирпича – это не только архитектурный баланс, сохраняющий долговечность строения, но и залог функциональной пользы и безопасности при эксплуатации. Порядовка барбекю необходима даже опытному мастеру. Знание каждого кирпичного ряда с заданным количеством элементов и точным расположением дает неоценимый эффект в скорости выполнения работы своими руками и качественном результате.

Пользователи часто ищут: «Как построить тандыр».

Термин «порядовка» характеризует сразу два строительных понятия, применяемых в одной архитектурной области – кладке кирпича. Именно это разделение порой вводит в тупик начинающего печника. Важно держать наготове оба определения, которые по своему названию обеспечивают не только контроль кладки по рядам, но и порядок выполнения кладки.

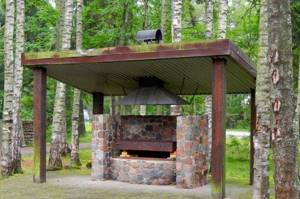

Кирпичная печь барбекю

При недостатке времени для строительства печи, рекомендуем обратиться в .

С чего начать постройку

Вот и пришло время заменить старенькую металлическую шашлычницу для дачи добротным мангалом из кирпича.

манггал из кирпича своими руками вместо старенькой шашлычницы из металла

Вы уже примерно представляете, каким он будет. Это может быть невысокий стол с жаровней или солидное строение, объединяющее всевозможные приспособления для приготовления пищи.

инфографика: выбор, каким будет мангал из кирпича и что для этого нужно - проект, чертеж, порядовка

Мангал может стать центральной постройкой, распространяя аромат шашлыка из центра участка, или отделить надежной стеной вашу дачу от соседской.

простой мангал из кирпича своими руками на даче

На этом этапе нужно определиться:

  • какие функции он должен выполнять,
  • где будет расположен: на открытом воздухе, веранде или в беседке.

Если вы любите много и разнообразно готовить, собирая вокруг многочисленные компании, хорошим выбором станет комплекс с мангалом, печью под казан, коптильней, мойкой и другими приспособлениями, установленными под кровлей.

Минималисты, предпочитающие быстро готовить блюда на шампурах или решетке, остановят свой выбор на мангале барбекю простой конструкции.

Процесс укладки поэтапно

Схема кладки классическая. Начальная линия укладывается без состава. Это мера позволит сделать стенки прилежными и ровными. На основании обозначаются отметки для позиций всех последующих кладочных линий.

До кладки удостоверьтесь, что основание приобрело нужную прочность. Обычно для этого требуется минимум неделя.

Вопрос с составом для кладки

Для задуманных операций можно задействовать две разновидности состава.

  • Стандартный. Он не будет прямо контактировать с пламенем. Исходя от марки цемента, нужно вычислить количество песка. Так, для марки М25 пропорции таковы: 5:1 (песок-цемент). Для М50 действует соотношение 4:1. Для М75 – 3:1.
  • Глина шамотного типа. Она направляется для кладки топочного отсека. Она стойка к огню и выдерживает мощные температуры.

Метод кладки кирпича обуславливается порядовкой предпочтённого вами чертежа. И не допустимо даже малейшее отклонение от данной порядовки. Для соблюдения параметров:

  • Аккуратное выкладывание кирпичей первой линии.
  • Выкладка линии начинается с угла. Потом создаются боковые стены.
  • Между кирпичами пустоты не превышают 1 см.
  • Контролируется правильность углов и ровность кладки.
  • Состав для начальной линии обязательно густой.
  • Кирпичи в следующих линиях перекрывают собой швы предыдущей линии.
  • При выкладке последующих линий проверяется вертикальность углов кладки.
  • Каждый третий шов армируется. Используются стальные прутки или сетка.

В данном случае работа следует по такой порядовке:

Очень важно от неё не отклоняться. Для проверки ровности кладки применяются уровень и вертикальный отвес

Вопрос с решёткой

Между двумя стенками (противоположными) устраивается основа для жаровни. Здесь монтируются уголки или стержни. Они – металлические. На них уже идёт создание топочного отсека. Для этой основы можно задействовать поддон из металла

Важное условие – из топочного отсека должна легко устраняться зола

Подходящая высота для этого отдела – 10 кладочных линий. Это ориентировочно 70 см. Днище здесь выкладывается из листа металла. Верхушку отсека заканчивает бетонное перекрытие. В нём делается одна кирпичная линия.

Вопрос с дымоходом

Здесь проще всего поставить металлический короб конусной формы. Он должен сужаться вверх.

Создание дымохода из кирпича – дело само по себе сложное. Здесь не допускаются даже малейшие просчёты в определении его высоты.

Часто для монтирования дымохода используется задняя стенка дымохода. В этом случае на задней стороне этой стенки ставится три кирпича, по боковым сторонам – по кирпичу. Для необходимой высоты создаются 6 кладочных линий. Передняя сторона дымохода закрывается плитой из бетона. Полтора метра кладки выкладывается в формате трубы. Наверху ставится козырёк, защищающий дымоход от осадков. Для его изготовления применяется оцинкованный металл.

Немаловажно поставить задвижки, чтобы получить возможность дополнительной настройки температуры в топочной камере

Схема, чертеж, проект

радостный человек с проектом подпрыгнул - чертеж мангала готов

Большой и маленький проекты начинаются с простой схемы, сделанной на бумаге. В ней нужно прикинуть:

  • приблизительные габаритные размеры всей конструкции — они будут кратны размерам кирпича;
  • положение основных элементов;
  • их размеры.

фото: составление схемы и чертежа мангала

Для маленького мангала достаточно набросать предполагаемую схему и следовать ей, не забывая о перевязке между рядами. Размеры на чертеже, сделанном самостоятельно, в процессе кладки могут немного измениться в зависимости от используемого кирпича, толщины шва и закладных элементов.

Перевязка – это способ кладки со смещением кирпича в ряду относительно предыдущего ряда, обычно на полкирпича.

Для более сложных конструкций на основе схемы разрабатывают подробный проект, где учитываются все нюансы. Для кладки барбекю из кирпича своими руками составляют порядовки мангала – схемы укладки кирпича в каждом ряду.

эскиз кирпичного мангала с мойкой и печью для казана

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Выбор места установки на даче или участке

Мангал-барбекю – стационарная постройка, которую уже не переставишь в другое место. Он вписывается в участок и становится одним из основных функциональных и декоративных элементов ландшафта. Поэтому важно заранее выбрать для него удобное место.

Удобство расположения

Расположение на приусадебном или дачном участке мангала – барбекю, прежде всего, должно быть удобно для использования. Обычно к нему прокладывают дорожку, обустраивают место отдыха.

Чтобы дым не мешал приготовлению пищи и отдыху, необходимо учитывать направление ветра, которое преобладает на участке, и располагать мангал с подветренной стороны. Если место выбрать слишком близко от дома или летней кухни, запах готовящихся блюд будет затягиваться в дом, зато не придется далеко ходить за разными мелочами. Если в отдалении от дома – наоборот. Обычно хозяева находят золотую середину, предпочитая более важные для себя критерии.

Не стоит располагать мангал впритык к соседскому участку. Дым и запах костра не всех приводит в состояние восторга. Вдруг соседи приехали на дачу подышать свежим воздухом?

забор между соседними участками, цветы

Технические требования

Не стоит размещать мангал на заболоченном месте или постоянно влажном из-за полива, потому что кирпичная конструкция будет впитывать влагу и быстрее разрушаться.

орошение участка, полив

Устанавливая кирпичный мангал своими руками также необходимо помнить, что это источник пожарной опасности. Искры или выпавший горящий уголь могут стать причиной возгорания находящихся рядом горючих материалов, деревьев или построек.

тушение горящего мангала

Поэтому рекомендуют следовать правилам безопасности:

  • выбирать открытое место;
  • расстояние до деревьев, построек, площадки для авто должно быть не менее 5 метров от открытого огня, от стенок мангала — 0,5 метров;
  • не хранить рядом легко воспламеняющиеся предметы;
  • вокруг уложить бетонную плитку, камень, брусчатку или другое негорючее покрытие.

покрытие тратуарной плиткой под установку мангала из кирпича своими руками

Процесс постройки жаровни

Необходимо рассмотреть пошаговое строительство барбекю. Вне зависимости от проекта и дизайна, базовые этапы возведения одинаковые:

  1. Создание фундамента.
  2. Кладка стен.
  3. При желании делается отделка барбекю декоративным кирпичом или плиткой.
  4. Изготовление и размещение оборудования.
  5. Обустройство зоны приготовления пищи.

Теперь нужно разобраться, как построить барбекю поэтапно.

На 1 этапе создают основание для печи. Ленточный фундамент заливается в том случае, если проект барбекю предусматривает не слишком массивную конструкцию. Если же хозяин планирует сделать облицовку декоративным кирпичом, построить рядом столик или шкафчик для посуды, ему понадобится плитный фундамент.

При сооружении ленточного фундамента роют траншею по периметру барбекю. А если будут заливать всю площадку, то выкапывают яму под всей площадью печи. Глубина в обоих случаях будет зависеть от веса конструкции. Обычно кирпичное барбекю не превышает 1 т. Исходя из этого расчета, песчано-гравийная подложка должна располагаться на глубине порядка 30 см. Чтобы траншея была ровная, используют нить, натянутую между вкопанными кольями.

Ширина траншеи и ямы зависит от толщины стенок будущей печи и досок для опалубки. Фундамент закладывается из расчета: толщина стен плюс 6-7 см с каждой стороны. После того как сделали траншею, следует насыпать гравий и песок. Вначале засыпается песок слоем 7-10 см и тщательно утрамбовывается. Сделать это можно, залив его водой. Затем идет слой гравия 5-7 см, который тоже утрамбовывают.

Перед заливкой фундамента необходимо изготовить опалубку и сделать армирование. Опалубку изготавливают из деревянных досок или фанеры. Ее закрепляют по периметру траншеи и скрепляют гвоздями или саморезами. Доски должны плотно соединяться между собой, чтобы не пропускать раствор. А чтобы они не падали и не наклонялись, зафиксировать их металлическими прутьями или деревянными колышками. Для того чтобы после засыхания цементного раствора можно было легко удалить опалубку, ее смазывают специальной смазкой.

Если геометрия линий стен простая, при изготовлении опалубки можно использовать обрезки пиломатериалов. Но если сложная, лучше брать фанеру.

Фундамент

Под стационарный мангал из кирпича обязательно нужен фундамент, что обусловлено значительным весом конструкции. Надежное основание необходимо даже под небольшой мангал, если вы хотите, чтобы он презентабельно выглядел и служил долго без просадок и трещин.

Алгоритм работ:

опалубка для фундамента под мангал из кирпича

  1. При помощи рулетки, колышков и шнура размечаем место по выбранным в проекте размерам.
  2. Убираем дерн, выкапываем яму глубиной 30-35 см.
  3. На треть засыпаем песком, утрамбовываем, поливаем, трамбуем.
  4. Добавляем такой же слой щебня с песком в пропорции 3:1.
  5. Выполняем гидроизоляцию стенок, укладывая рубероид так, чтобы он выступал на 10 см выше уровня земли.
  6. Сооружаем опалубку по периметру из доски или бруса с выступом 5-10 см над уровнем земли.
  7. Укладываем арматурную сетку.
  8. Заливаем раствором из цемента, песка и гравия, приготовленным в пропорции 1:2:4.

обустройство фундамента под мангал

Залить фундамент нужно в один заход, чтобы плита получилась монолитной и не потрескалась.

После заливки не стоит спешить с возведением кирпичной конструкции. Фундамент должен равномерно высохнуть, затвердеть, постояв не менее 2-4 недель. На это время его можно прикрыть пленкой.

  • залитый фундамент под мангал из кирпича своими руками

Армирование и заливка раствора

Чтобы усилить фундамент, его необходимо армировать. Для этих целей используют арматуру или сетку-рабицу. Можно заранее сварить металлические стержни между собой или уложить их в траншею. Сетку нужно закрепить на колышках, чтобы она не скручивалась. Арматура укладывается так, чтобы получилась сетка со стороной квадрата 10 см. Также для лучшего скрепления с бетоном ее желательно прогрунтовать.
Заливка монолитного фундамента под барбекю ничем не отличается от такого же под летний домик или обычное жилое помещение. Его необходимо делать за 1 раз. Поэтому нужно убедиться, что достаточно материалов. В противном случае это будет уже не монолитный фундамент, а его части могут плохо скрепиться между собой. Тогда он может потрескаться и лопнуть в холодное время года, если на стыке слоев будет влага. Такое основание будет непрочным.

Для создания бетонной смеси обычно используют цемент марки М 400 и выше. Чтобы фундамент имел ровную поверхность, устанавливают маячки. В этой роли могут выступать металлические прутья, установленные на одной высоте по периметру опалубки. Также ровность проверяется уровнем или леской, натянутой по краям. После заливки раствора его поверхность разглаживается шпателем, чтобы не оставалось никаких неровностей.

Чтобы снять опалубку, нужно подождать пока застынет бетонная смесь. Обычно на это уходит несколько дней. В течение этого времени необходимо поливать фундамент водой, чтобы уберечь его от пересыхания. А перейти к следующему этапу можно, когда через 21 день бетон наберет 70 % прочности.

Подсказки по строительству мангалов из кирпича

кладку мангала из кирпича начинают с угла

  1. Кладку начинают с угла. В процессе работы важно проверять вертикальность стенок при помощи отвеса и уровня.
  2. Внешняя часть мангала барбекю выполняется из керамического кирпича, а топка и дымоход — из огнеупорного шамотного. В просвет между топкой и облицовкой помещают листы базальтового картона.
  3. Перед использованием кирпич нужно замочить в воде, особенно если вы начинающий каменщик. Мокрый кирпич не будет слишком быстро вбирать влагу из раствора, что поможет выполнить кладку не спеша и более качественно.
  4. Для примерки ряд сначала нужно разложить без раствора, а затем выложить на растворе.
  5. При кладке большой конструкции для увеличения прочности мастера рекомендуют после каждого третьего ряда прокладывать армирующую сетку.

как разложить кирпич для мангала и печи

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Строительство барбекю своими руками

Так же важно, как вы будете готовить блюда. Часть работы может быть выполнена дома, но некоторые должны быть сделаны на месте, на улице. Вот почему эти грили, которые рядом с очаговой камерой имеют рабочую поверхность, а под ней угольную камеру и другие необходимые аксессуары, настолько удобны в использовании.

кладка барбекю

Кирпичная кладка барбекю – высота, на которой расположена столешница, а также решетка с посудой для выпечки, обычно составляет около 80 см, но вы можете разместить их немного ниже или выше, приспосабливаясь к росту человека, который чаще будет шеф-поваром.

поэтапное строительство барбекю

Сторонники «сидячих» собраний могут построить барбекю, в котором очаг и решетка находятся на 50–60 см над поверхностью земли. Скорее, вы не готовите на гриле в одиночку, поэтому вам нужно убедиться, что вокруг камина есть место как для повара, так и для гостей. Лучше всего с асфальтированной поверхностью, на которой стоит (или на время встречи) садовая мебель.

поэтапное строительство барбекю

С прелестями выпечки мы также сможем пользоваться садом под дождем, если гриль ставить под укрытие. В расширенной версии он иногда оснащен проточной водой и светом. Однако прежде чем принять решение о таких инвестициях, мы должны спросить себя: будем ли мы часто использовать это место в саду или только несколько раз в течение сезона? Строительство барбекю с фото примерами:

Чертежи и порядовка мангала

К сожалению, привести точные цифры – размеры мангала, количество кирпича – довольно сложно. Но для того, чтобы проще было сориентироваться в примерных габаритах печи и рассчитать потребное количество материалов, мы предлагаем посмотреть схематические чертежи устройств.

Кроме схем-чертежей, удобно также использовать так называемую порядовку – порядок выкладки мангала по рядам. По ним можно сразу же посчитать необходимое количество материалов.

Также представляем Вашему вниманию видео по самостоятельному монтажу мангала.
