Процесс утепления межэтажного перекрытия по деревянным балкам

Особенности конструкции

Перекрытие по деревянным балкам – это несколько брусов, уложенных с определенным шагом, определяющим прочность и надежность общей конструкции, которые с одной или двух сторон обшиваются плоскими материалами: листовыми, панельными или реечными. По сути, в сооруженной таким способом конструкции образуются пустоты между балками, которые и заполняются утеплителем.

Вторая особенность – деревянные балки. Это пиломатериал, к которому крепить дополнительные элементы можно самым простым способом: гвоздями или саморезами. Никаких сложных методов врезки или приклеивания. Что в значительной степени упрощает процесс сооружения перекрытия и его утепление.


Балки перекрытия

Утепление по полу

Гораздо проще процесс утепления деревянных балок выполнить по полу. В этом случае в качестве материала-утеплителя целесообразно использовать пенополистирол, пенопласт, минеральную вату, насыпные материалы.

Последовательность работ будет следующей:

  • выравнивается пол;
  • внахлест стелется пленка пароизоляции (если будет использован жесткий или сыпучий утеплитель, то пленка не нужна);
  • укладывается утеплитель;
  • укладывается гидробарьер;
  • после этого стелют черновой пол из ОСБ, фанеры, натуральной доски или делают бетонную стяжку.

Преимущества дерева

Перекрытиями называют горизонтальные конструктивные элементы зданий и сооружений, разделяющие их на этажи или отделяющие от технических помещений (чердака или подвала). В зависимости от того, из какого материала построено здание, перекрытия могут быть монолитными, сборными железобетонными либо деревянными.

Для строительства частного дома более всего подходят перекрытия по деревянным балкам, так как вес их меньше, чем у конструкций из других материалов, да и возведение их своими руками обходится дешевле и проще.

Деревянные межэтажные перекрытия могут устраиваться в домах из любого материала, за исключением монолитного железобетона. Возводятся они одновременно со строительством стен, по мере сооружения последних на высоту очередного этажа. В каркасных деревянных зданиях перекрытия могут выполняться одновременно с устройством каркаса всего здания, еще до его утепления и обшивки.

Выбираем материал для устройства межэтажных перекрытий

Есть 3 вида перекрытий для домов разной этажности:

  • подвальное (цокольное, нижнее);
  • чердачное (верхнее);
  • межэтажное.

Любое из них состоит из 2 конструктивных элементов: опор (балок) и обшивки (настила). В зависимости от назначения деревянных перекрытий для их устройства используют разные материалы. Поскольку все они состоят из древесины, монтажные работы можно выполнить своими руками, не привлекая сложную грузоподъемную технику.

Деревянные перекрытия можно выстраивать только в том случае, если ширина пролета между конструктивными элементами здания составляет не более 8 м.

Критерии выбора балок

В качестве опорных элементов используют следующие материалы:

  • цельный брус;
  • сбитые доски;
  • окоренные бревна.

Стандартное сечение балок — 150/150 мм или 20/150 мм для бруса, 140/240 или 5/20 мм для досок. Можно использовать клееный брус. По прочности на изгиб он не уступает цельному, а зачастую и превосходит его. Любой выбранный для устройства деревянных перекрытий материал должен быть хорошо высушенным и не иметь изъянов в виде трещин, сучков и червоточин.

Бревна выбирают, постукивая по ним обухом топора. Дерево должно издавать при этом чистый и звонкий звук. Рекомендуется использовать хвойные сорта древесины, так как они работают на изгиб значительно лучше лиственных. Длина балок должна быть такой, чтобы была возможность уложить опору в предназначенные для этой цели гнезда в стенах.

Требования к деревянным перекрытиям

  • конструкция должна быть прочной и безупречно выдерживать предполагаемые нагрузки;
  • все элементы перекрытия в деревянном доме должны быть рассчитаны на такой срок службы, который соответствует планируемому периоду эксплуатации здания;
  • межэтажные перекрытия должны предусматривать наличие тепло-и звукоизоляционной составляющей.

Расчет предполагаемой нагрузки

Перед началом работ выполняют расчеты, которые помогают определить требуемое сечение балок, шаг между ними, количество пиломатериала. Для этой цели либо используют специальные программы, либо ориентируются на стандартные показатели. Они таковы:

  1. Для полетов, ширина которых не превышает 2200 мм, берут балки сечением 75х100 мм.
  2. Для пролетов в 3200 мм — сечением 100х175 мм или 125х200 мм.
  3. Для пролетов шириной 500 мм — балки сечением 50х225 мм.

Опоры укладывают с шагом не менее 60 см. Если балки крупного сечения, расстояние между ними увеличивают до 1 м. Монтаж перекрытия начинают от одной из коротких стен дома. Брусья (бревна) должны быть уложены перпендикулярно длинным стенам.

Виды утеплителей и их выбор

Теплоизоляционная защита деревянного дома по балкам перекрытий включает в себя целый комплекс монтажных работ, связанных с утеплением пола «холодного» чердака или второго этажа снаружи и потолочной части жилого помещения – изнутри.

Для надёжной теплоизоляции указанных конструктивных элементов частного дома снаружи и изнутри могут применяться следующие утеплительные материалы:

  • пенопластовые пластины определённого размера и толщины;
  • минеральная или базальтовая вата;
  • пеноплекс или пенополистирол;
  • керамзитовая насыпка (для защиты напольной части перекрытия).

Все перечисленные выше материалы имеют вполне доступную цену и позволяют организовать качественное утепление перекрытий в доме своими руками.

Утеплитель для утепления внутри жилых помещений

Обратите внимание: Первые три вида утеплительных изделий чаще всего применяются для утепления внутри жилых комнат. Керамзит же, как сыпучий утеплительный материал, состоящий из множества лёгких пористых гранул, идеально подходит для утепления полов со стороны чердака или второго этажа дома (т. е. снаружи).

Зачем утеплять деревянный пол

Дерево по сравнению с бетоном достаточно теплый материал, но при возведении каркасного частного дома или дома из бруса своими руками не всегда получается добиться рационального баланса толщины конструкции по прочности и по теплопроводности. Чтобы снизить расход материалов на стены и фундаменты, необходима теплоизоляция. Проводить работы по утеплению возможно как в старом, давно сданном в эксплуатацию здании, так и при новом строительстве.

Утепление пола в деревянном доме может предотвратить следующие проблемы:

  • появление чрезмерной сырости в помещении;
  • снижение температуры в задании;
  • выпадение конденсата, вследствие которого появляется плесень;
  • появление грибка и других опасных для человека микроорганизмов;
  • повышение затрат на отопление;
  • разрушение деревянных конструкций изнутри.

Проводя работы своими руками можно значительно снизить затраты. Сейчас существует множество материалов, применение которых не требует специальных навыков и высокой квалификации.


Схема всех теплопотерь деревянного дома.

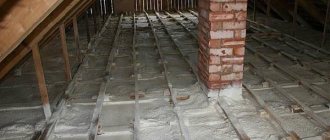

Особенности утепления со стороны чердака

Общепринятый порядок утепления деревянного дома со стороны чердака с одновременным формированием пароизоляционной прослойки предполагает последовательное выполнение следующих операций:

  • выравнивание поверхности перекрытия путём обустройства цементной стяжки с добавлением песка;
  • формирование пароизоляционной защитной прослойки, изготавливаемой из обычного полиэтилена или же из напыляемой в жидком виде мембранной плёнки;
  • укладка поверх слоя пароизоляции плит базальтовой ваты или засыпка керамзита в гранулах.

Дополнительная информация: Выбор указанных теплоизоляционных материалов для утепления со стороны чердака объясняется тем, что они отличаются низким весом, хорошим звукопоглощением и не привлекают к себе мелких грызунов (т. е. оптимально подходят для утепления чердачного помещения своими руками).

При желании получить на чердаке полноценное напольное покрытие поверх утеплителя с пароизоляцией укладывается арматурная сетка, по которой затем делается бетонная стяжка. После её застывания черновое напольное основание застилается линолеумом или другим подходящим для этих целей декоративным материалом.

Утепление ватой


Сравнение минеральной и эковаты. Нажмите на фото для увеличения.

Сегодня на рынке можно найти самые разные теплоизоляционные материалы в виде рулонов или пластов ваты. Эта вата может быть минеральной, шлаковой, базальтовой и т.д. Среди ее привлекательных характеристик можно отметить следующие:

  • низкая теплопроводность;
  • отличное шумопоглощение;
  • высокий уровень пожаробезопасности;
  • гигиеничность и экологичность;
  • устойчивость к плесневым грибкам, гниению, разрушению насекомыми и бактериями.

Сегодня ватой утепляют не только перекрытия, но и стены, кровлю и откосы в оконных и дверных проемах.

Физика процесса

Утеплить перекрытия своими руками – дело посильное для любого домашнего мастера. Но чтобы оно принесло ощутимые результаты, стоит понимать физические процессы, которым вы пытаетесь противостоять. Это важно еще и потому, что они состоят из взаимосвязанных деталей. Например, если вы утеплите только чердачное перекрытие, но не станете это делать с полом, то конвекционный поток лишь усилится – под потолком станет теплее, а на уровне нижнего перекрытия температура останется все той же.

Поэтому цели утепления межэтажного перекрытия, выложенного по деревянным балкам, различаются в зависимости от его расположения. Это же диктует необходимость применения разных материалов для утепления и технологии их укладки.

  1. Перекрытие первого этажа (пол) – температура на его поверхности в результате работ должна повыситься на 1-2 градуса, а утеплитель играет еще и роль герметика, предотвращая подсос холодного воздуха из неотапливаемого подполья.
  2. Межэтажное перекрытие – отражает лучистую энергию, играет роль звукоизоляции.
  3. Чердачное перекрытие – так же отражает лучистую энергию, но звукоизоляционные свойства отходят на второй план, если следующее над ним помещение нежилое.

Стоит учитывать еще и то, что конвекционный поток захватывает с собой механические частицы (пыль) и вещества, выделяемые утеплителем, которые могут быть ядовитыми.

Материалы для проведения работ

Чтобы грамотно утеплить пол в деревянном доме, нужно выбрать качественный утеплитель, обладающий всеми необходимыми свойствами. Утепление может проводиться как изнутри помещения, так и со стороны холодного воздуха.

Для утепления своими руками чердачного перекрытия изнутри или подвального снизу лучше использовать легкие материалы, которые без проблем закрепятся снизу на пирог перекрытия. В этом случае правильно будет применять:

  • минеральную вату в рулонах;
  • пенопласт;
  • пенополиуретан.

Эти материалы обеспечат максимальное удобство работ при утеплении потолка своими руками.

При утеплении каркасного дома, дома из бруса или бревен можно проводить работы изнутри помещения для пола первого этажа и снаружи для последнего. В этом случае лучше проводить утепление пола по лагам или балкам, поскольку это позволит предотвратить передачу нагрузки на непрочный материал. Для такого вида работ можно использовать следующие материалы:

Подробнее об утеплении опилками и керамзитом можно узнать в статьях «Утепление полов керамзитом» и «Утепление полов опилками». Эти материалы обладают такими достоинствами, как натуральность происхождения и низкая стоимость, поэтому если нужно сократить затраты на строительство или утепление в старом здании и обеспечить полную экологичность, лучше применять именно их. Однако они менее технологичны по сравнению с другими материалами.

В последнее время также набирает популярность способ утепления пола пеной (пенополиуретаном). Этот способ хорош своей низкой трудоемкостью и высокой эффективностью.

Утепление пола пенополистиролом также заслуживает внимания благодаря сравнительно невысокой себестоимости материала и простоте монтажа. Способ утепления пола Пеноплексом (экструдированным пенополистиролом) менее популярен в деревянных перекрытиях за счет дороговизны материала – он больше подходит для утепления под стяжку.

Нюансы конструкции

Перекрытие, выполненное по балкам, представляет собой деревянные брусья, которые укладываются на определенном расстоянии друг от друга. Они определяют степень прочности и надежности всей конструкции. Обычно их обшивают (с одной стороны или с обеих) различными материалами плоской конфигурации. Это могут быть листы, панели или рейки. Внутри обустроенной данным способом конструкции между балок возникают пустоты, внутрь которых удобно закладывать утеплитель.

Еще одна особенность — это наличие деревянных балок, представляющих собой фрагменты пиломатериала. Крепление дополнительных элементов к деревянной конструкции производится очень просто. Элементами крепления могут служить саморезы или гвозди, приклеивать или врезать теплоизолятор не потребуется. Таким образом, процесс монтажа перекрытия с утеплением становится максимально простым и удобным.

Что говорит об утеплении перекрытий строительная теплофизика

Как утеплить межэтажное перекрытие, чтобы исключить сквозняки, сырость и плесень? С точки зрения строительной теплофизики утепление междуэтажного перекрытия по деревянным балкам будет грамотным при расположении теплоизоляции со стороны холодного воздуха.

Рекомендуем: Медные трубы. Преимущества и виды.

Правильное расположение слоев в конструкции перекрытия повторяет принцип утепления фасада: со стороны поступления холодного воздуха располагают пароизоляцию, затем утеплитель, еще одна пароизоляция, далее плита или другая несущая конструкция. Расположение слоев должно обеспечивать выпуск наружу водяных паров.

Но когда дело касается конкретно деревянных конструкций в частном доме, возникают трудности конструктивного характера.

При утеплении чердачного перекрытия их две: требуется одновременно теплоизоляция, звукоизоляция и гидроизоляция конструкции. Кроме того, по перекрытию необходимо будет ходить для периодического осмотра и ремонтов кровли. «Пирог» междуэтажного перекрытия в данном случае будет иметь следующий вид:

  1. Слой материала, выдерживающего периодическое хождение.
  2. Паропроницаемая гидроизоляция.
  3. Утеплитель.
  4. Пароизоляция.
  5. Несущая конструкция.
  6. Потолок помещения.

Утепление деревянных перекрытий над холодным подвалом требует располагать слои в обратном порядке:

  1. Чистый пол.
  2. Пароизоляция.
  3. Утеплитель.
  4. Пароизоляция.
  5. Несущая конструкция.

ВНИМАНИЕ: При отсутствии подвала и наличии под домом проветриваемого подполья, что часто бывает при устройстве свайных фундаментов, утеплитель снизу необходимо защищать влаго- ветрозащитной мембраной.

Для того, чтобы выполнить все эти условия, необходим грамотный выбор материалов.

Когда нужно утеплять потолок

Законы физики, известные со школьной скамьи, гласят, что более теплый воздух всегда стремится подняться вверх. В случае, когда в помещении чердака отсутствует отопление, тепло, поднимающееся с этажа, расположенного ниже, будет попадать на чердак, а оттуда — выходить наружу. Потери тепла в таких обстоятельствах могут составлять до 40%. Согретые воздушные массы могут проникать сквозь зазоры деревянного потолка и микротрещины в бетонной плите перекрытия. Грамотно обустроенная теплоизоляция позволяет снизить процент теплопотерь, устранить промерзание и, в конечном счете, поможет вам сократить уровень расходов на отопление жилья.

Мнение эксперта

Константин Александрович

В каждом частном доме, где имеется «холодный» потолок, следует теплоизолировать перекрытия. Причем, мероприятия по утеплению могут производиться как на стадии строительства, так и в процессе проживания в уже построенном коттедже. В последнем случае монтаж утеплителя производится тогда, когда старые перекрытия утрачивают изолирующие качества в процессе естественного износа конструкции.

Утеплители

В качестве межэтажного утеплителя деревянного дома могут применяться различные теплоизоляционные материалы:

  • стекольная вата;
  • базальтовая вата;
  • шлаковата;
  • пенопласт;
  • пеноплекс;
  • керамзит;
  • вспененный полиуретан;
  • стружки, опилки.

Выбор основывается на доступности материала, его стоимости, характеристиках. Так, минеральная вата и керамзит наиболее приемлемы с точки зрения пожарной безопасности. В тоже время пеноплекс не впитывает влагу, не слеживается, отличается высокими теплоизоляционными свойствами. Иногда материалы комбинируют, увеличивая теплозащиту.

Различные виды ваты

Наиболее часто для утепления межэтажных перекрытий берут различные виды строительной теплоизоляционной минеральной ваты. Их изготавливают путем расплавления и вытягивания волокон исходного сырья. Далее эти волокна на специальных станках переплетаются и формируются в маты или рулоны. В отдельных случаях такие маты или рулоны прошиваются синтетическими нитями для увеличения прочности изделий.

Для стекловаты сырьем служат отходы и бой стекольного производства, для минваты и базальтовой ваты применяют расплавы изверженных горных пород. Шлаковату получают путем расплавления доменного шлака.

Различные виды ват имеют отличающиеся свойства. У них разная плотность, разный коэффициент теплопроводности. Эти характеристики зависят не только от вида исходного сырья, но и от заданных параметров производства.

Пенопласт и пеноплекс

Это два сходных по свойствам и по способу производства материала. Исходным сырьем для их изготовления служат пластические массы различного состава. В процессе производства они вспениваются и при застывании формируются в листы правильной геометрической формы. Различие заключается в том, что пеноплекс при формировании выдавливается через специальное устройство – экструдер.

И пенопласт, и пеноплекс имеют в своем объеме закрытые поры, наполненные газом. Только в пенопласте это обычный воздух, а при вспенивании пеноплекса, как правило, используется углекислый газ. По коэффициенту теплопроводности оба материала практически идентичны. Но в связи с тем, что в массе пеноплекса поры распределены более равномерно и сами они имеют практически одинаковый размер, прочность его намного выше.

Очень часто при формировании листов из пеноплекса их торцы делают не ровными, а в виде двух или нескольких уступов. При утеплении два смежных листа, соединяясь при монтаже друг с другом, обеспечивают лучшую изоляцию, так как стыки не продуваются и хорошо держат тепло.

Полиуретан

Вспененный полиуретан применяют, как правило, для утепления подвальных и чердачных перекрытий. Его просто наносят при помощи специального оборудования, а позже он вспенивается на воздухе и принимает объемную форму. Преимуществом применения такого материала является то, что он заполняет все неплотности и щели в конструкции перекрытий, позволяя сделать герметичную водо- и ветронепроницаемую теплозащиту.

Опилки

Стружки и опилки в последнее время применяют гораздо реже, но совсем недавно их также использовали для утепления межэтажных перекрытий, засыпая имя полости между балками. Чтобы такой утеплитель не подвергался гниению внутри перекрытий, его обрабатывают специальными составами, убивающими гнилостные бактерии и древоточцев. При укладке стружки или опилки перемешивают с известью.

Пароизоляция

Чтобы правильно утеплить межэтажные перекрытия, недостаточно использовать только материалы, обладающие теплоизоляционными свойствами. Если не защитить утеплитель от действия влаги, находящейся во внутреннем объеме помещений, в материале будут размножаться различные микроорганизмы, которые впоследствии могут привести к возникновению плесени или грибка. Чтобы избежать этого явления, необходимо изготовить правильную пароизоляцию утеплителя.

В качестве пароизоляции можно использовать любой из множества вариантов, производимых промышленностью. Готовые защитные мембраны очень широко представлены на рынке строительных материалов. При строительстве и утеплении частного дома своими руками можно использовать подручные материалы, если знать их прочностные и пароизоляционные свойства и правильно их применять.

В качестве основного слоя, коэффициент паропроницаемости которого должен быть минимальным, можно использовать обычную полиэтиленовую пленку или фольгу. Этот слой укладывается ниже утеплителя, препятствуя проникновению в него паров влаги из подвала или из нижнего этажа.

В качестве второго слоя, который будет находиться сверху утеплителя, можно использовать вощеную бумагу или пергамин. Эти материалы обладают большей паропроницаемостью, чем фольга или полиэтилен. Они будут способствовать свободному выходу паров из толщи утеплителя вверх.

Как утеплить межэтажное перекрытие – по полу и потолку

Сегодня повсеместно вводятся энергосберегающие технологии. Не стало исключением и частное строительство. В загородном доме или даче тепло уходит во всех направлениях: через кровлю, стены, пол, окна и двери. И информации по утеплению названных элементов дома достаточно.
А как быть тем, у кого подвал под первым (1) этажом, двухэтажный дом или дом с мансардой? Кто ищет ответ на вопрос, как и чем утеплить межэтажное перекрытие? Ведь многие считают, что достаточно будет наружного утепления.

Это верно, но только в том случае, если кровля хорошо утеплена. А чердак или мансарда используется постоянно. В противном случае, междуэтажные перекрытия нуждаются в утеплении. Потому что, надежное утепление скатов кровли убережет от выхода тепла наружу, но никак не в неотапливаемое верхнее помещение. Пол также нужно утеплять, ведь из подвала поднимается холод.

Прежде чем начать утепление перекрытий дома нужно выяснить, с каким видом перекрытия имеем дело: балки перекрытия или монолитная плита. А также, что используется в качестве материала перекрытий: бетон, металл или дерево. От этого будет зависеть и выбор материала, и его толщина, и способ утепления (по потолку или по полу).

Слои утепления

Итак, если представить себе пирог утепления межэтажного перекрытия в разрезе, он будет состоять из следующих слоев:

  • доски покрытия пола верхнего этажа;
  • лаги;
  • пароизоляция пола;
  • балки с проложенным между ними слоем теплозвукоизоляции;
  • пароизоляция потолка;
  • облицовка потолка.

В многоэтажных зданиях утепление межэтажного перекрытия актуально только в случае, если это перекрытие выполнено между подвалом и первым этажом, а также в случае перекрытия между верхним этажом и неотапливаемым чердаком.

Если же перекрытие разделяет два жилых отапливаемых этажа, то роль изоляционного материала для утепления ничтожна. В этом случае гораздо более важны звукоизоляционные свойства конструкции. Притом что тепло- и звукоизоляционные материалы входят в одну группу при классификации по назначению и технологическому признаку, свойства их могут быть различны.

Эти различия и нужно учитывать, применяя тот или иной материал в конкретном межэтажном перекрытии.

Насыпной материал

Среди насыпных утеплителей наиболее распространенный – это керамзит. Получают его в специальных печах, воздействуя высокой температурой на натуральную сланцевую глину. Глина, благодаря непрерывному вращению, вспенивается и обретает твердую закаленную поверхность.

Благодаря этому керамзит получает следующие свойства:

  • малый вес;
  • высокую звукоизоляцию;
  • пожарную безопасность;
  • высокую теплоизоляцию;
  • экологическую безопасность;
  • стойкость к разложению и гниению.

При использовании керамзита между этажами нужно учитывать некоторые особенности. Поскольку в материале присутствует большое количество крошек и пыли, его засыпают на подложку. Толщина слоя – порядка десяти – двадцати сантиметров. Чтобы керамзит не намокал и долго не сох, следует создать гидроизоляционный слой.

Продается керамзит в виде песка, щебня и гравия, но между балками используют только гравий.

Вместо керамзита можно использовать опилки. Их выбирают, поскольку они натуральны, мало весят, доступны по цене и не имеют токсичных примесей. Однако, материал весьма горюч, так что используется не часто.

Теплоизолирующие материалы, подходящие для утепления перекрытия

Современный выбор строительных материалов, пригодных для теплоизоляции перекрытия между этажами, отличается широким ассортиментным рядом. Самыми популярными из них являются:

Минеральная вата

Отличается высокими теплоизоляционными показателями, а также является замечательным изолятором от постороннего шума, который может проникать в жилище извне. Производится в форме рулонов или матов. Среди минусов такого утепления можно отметить высокую способность впитывать влагу. Из-за этого данный материал требует обустройства дополнительного гидроизоляционного слоя. Среди плюсов, помимо основных свойств можно назвать доступный уровень стоимости.

Рекомендуем: Промерзает угол в кирпичном доме: видео-инструкция по монтажу своими руками, как просушить постройку из кирпича, что делать если треснула стена

Бюджетные опилки

Этот материал обладает самыми нестабильными показателями. Нередко, он пропитывается влагой, что в разы ухудшает его теплозащитные показатели.

В этом случае собственнику лучше озаботиться нижним слоем гидроизоляции, поскольку мокрая древесина начать преть, гнить, а это может вызвать не только порчу покрытия, но и ряд серьезных заболеваний.

Часто, как сравнительно бюджетный вариант, для утепления пола используются окатыши или опилочные гранулы, похожие на пеллеты. В них опилки спрессованы и удерживаются посредством клеевой основы.

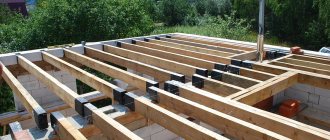

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.


Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

Соблюдать технологию; Следовать инструкции; Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками

Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу

Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Технология утепления перекрытия

Пример обустройства теплоизоляционного пирога перекрытий по балкам

Теперь обратимся непосредственно к технологии утепления перекрытий. На самом деле, здесь нет ничего сложного. Более того, наличие балок и основания уже упрощает работу.

Ведь в большинстве случаев вам не придется монтировать дополнительный каркас или что-то подобное. Достаточно просто будет заполнить полость между балками утеплителем и слоями изоляции, а затем забить ее досками.

Этапы работы при утеплении межэтажного перекрытия со стороны пола:

  1. Подготавливаем перекрытие, при необходимости вскрываем дощатый настил.
  2. Подготавливаем утеплитель и все необходимые материалы.
  3. Настилаем слой пароизоляции. Работать можно с Изоспаном или любой другой подходящей пароизоляционной пленкой.
  4. Устанавливаем утеплитель.
  5. Укладываем слой гидроизоляции, если в этом есть необходимость.
  6. Забиваем полость досками.
  7. Настилаем финишное покрытие.

Рекомендуем: Как выбрать вспененный полистирол?

Если утеплять нужно со стороны потолка, то здесь технология практически идентична. Только гидроизоляция вам, скорее всего, вообще не понадобится. А если и понадобится, то ее под покрытие будут монтировать первой.

Затем пойдет слой утеплителя, который крепят дюбелями к основаниям балок, а потом уже пароизоляционная пленка.

В работе с утеплителями на основании из пенополистирола в наличии пароизоляционной пленки нет большой необходимости. Тут уже надо оценивать общую ситуацию.

Правильная конструкция перекрытия

Межэтажные перекрытия из дерева устраиваются по балкам. В качестве их обычно используют брус. Размер сечения зависит от величины пролета, который необходимо перекрыть, а также от величины предполагаемой нагрузки на перекрытие и используемых пород древесины. Чаще всего применяется брус с шириной сечения 100 мм и высотой сечения 150-200 мм.

Далее само перекрытие образуется путем монтажа досок пола верхнего этажа и подшива материалов потолка нижнего этажа. Часто можно видеть, что доски пола укладываются прямо на балки, но правильнее сначала смонтировать по балкам лаги, а уже по ним делать настил из досок. Второй вариант наиболее предпочтителен, так как позволит произвести правильное межэтажное утепление по деревянным балкам.

Дело в том, что в пироге, на который так похожа начинка межэтажного перекрытия, обязательно должны присутствовать слои пароизоляции.

Они выполняются из специальной мембраны с определенным коэффициентом паропроницаемости, а верхний слой мембраны пропускает пар только в одном направлении – из утеплителя в воздух. Поэтому между мембраной и дощатым щитом пола необходима воздушная прослойка, которая будет отводить пар из-под досок. Иначе последние просто начнут гнить.

Мембрана в этом случае укладывается на балки межэтажного перекрытия, а воздушный зазор образуется за счет толщины лаг, уложенных перпендикулярно балкам.

Пар отводится из-под досок через специально прорезанные в полу отверстия или щелевые плинтусы, используемые для окантовки периметра помещения.

Обратите внимание! Нижний слой мембраны должен быть из материала с очень низким коэффициентом паропроницаемости.

Это необходимо, чтобы влага из нижних помещений не просачивалась наверх через межэтажные перекрытия, а также не задерживалась в слоях утеплителя. Весь воздух из этажа должен отводиться в атмосферу только через вентиляционные каналы или окна для проветривания.

Утепляем чердачное перекрытие по деревянным балкам

Утепление чердачного перекрытия по деревянным балкам можно выполнить несколькими способами. Выбор зависит от расстояния между балками и финансовых возможностей.

Первый способ

Схема перекрытия с использованием минераловатных плит выглядит следующим образом:

Алгоритм работ:

  1. Подготовка балок – пропитка антипиреном и фунгицидом, при необходимости усиление.
  2. К нижней грани балок обрешеткой крепить слой пароизоляции.
  3. Между балками уложить слой мягкого утеплителя – минераловатные маты.
  4. По верхней грани балок перекрытия уложить второй слой утеплителя – жесткие минераловатные плиты с кашированной поверхностью, выдерживающие ограниченное хождение.
  5. На плиты наплавить слой гидроизоляционного наплавляемого кровельного материала (Техноэласт, Кровляэласт, Бикрост или др.) с помощью строительного фена.
  6. По обрешетке крепить подшивной потолок (гипсокартон, ОСП, ДСП, вагонка или др.).

Второй способ

Алгоритм работ:

  1. Подготовка балок.
  2. С помощью обрешетки крепим к балкам пароизоляцию.
  3. Укладываем первый слой теплоизоляции.
  4. По балкам монтируем деревянные лаги.
  5. Между лагами укладываем второй слой теплоизоляционного материала.
  6. Монтируем настил из влагостойких плит ДСП, ОСП или другого материала.

При укладке плиты утеплителя фиксируют на монтажный клей или клей пену. По второму способу можно минераловатные плиты заменить пенополистиролом или пеноплексом.

Утепление плит перекрытия между этажами

Перекрытие из монолитной железобетонной плиты утепляется всегда.

Технология утепления плиты перекрытия по полу

  • плита выравнивается. Для этого используется цементно-песчаный раствор. Если в плите есть глубокие трещины, из них нужно сделать воронки или V-образные канавки. Так раствор полнее заполнит пустоты. Затем нанести смесь и разровнять. По полу это делать проще.
  • укладывается пленка пароизоляции. Лицевая часть пленки направлена в более теплую комнату. Стелить пленку нужно внахлест. Если температура комнат одинаковая, пленку можно не применять.
  • укладывается теплоизоляционный материал. Вот здесь и кроется подвох. Утеплитель должен быть выбран такой, который сможет выдержать точечные и постоянные нагрузки и при этом сохранить свою первоначальную геометрию. Поэтому, в таком случае можно выполнить утепление перекрытия керамзитом, опилками, пенополистиролом или базальтовой ватой высокой плотности. Как вариант, можно установить деревянные лаги, и уложить утеплитель между ними. На лаги же, набивается черновой пол.

Утепление плит перекрытия между этажами

  • поверх утеплителя расстелить пленку гидроизоляции. Также внахлест.
  • уложить черновой пол. В качестве такового подойдет бетонная стяжка или настил фанеры.
  • настил чистового напольного покрытия.

Технология утепления плиты перекрытия по потолку

  1. выравнивание плиты;
  2. паробарьер;
  3. утеплитель – пенопласт или пенополистирол. В данном случае нет ограничений по жесткости материала, но мягкий или сыпучий для утепления потолка по плите просто не пригоден;
  4. сетка (армирующая, полимерная или стеклотканевая) + шпатлевка;
  5. гипсокартон или деревянная вагонка.

Стоит отметить, что из-за сложности работы такой способ утепления применяется очень редко.

Технология проведения работ по утеплению перекрытий из дерева в частном доме

Теплоизоляцию планируют в зависимости от конструкции деревянного перекрытия, учитывая характеристики утеплителя и эффективность применения в конкретном случае.

Утепление потолочного перекрытия

Так как при теплозащите потолочной поверхности требуется приложить немало усилий, чаще всего работы организуются на верхнем этаже. Если же отсутствует такая возможность, плоскость утепляется экологически безопасным вариантом теплоизоляции и отделывается подвесным потолком.

Последовательность работы:

  1. Потолочная поверхность обшивается гидро- и парозащитной мембраной с припуском по периметру, для достижения эффекта монолитности швы заклеиваются скотчем.
  2. Выполняется каркас по деревянным брускам. При необходимости можно использовать металлические профили требуемого сечения.
  3. Между элементами конструкции фиксируется теплоизоляционный материал, для крепления используются метизы или клей в зависимости от вида утеплителя.
  4. Прокладывается второй влагозащитный слой и выполняется потолочное покрытие.

В качестве теплоизоляции потолка рекомендуется фольгированный материал как эффективное решение при максимально малой толщине пласта. В этом случае отпадает необходимость в обустройстве каркаса, как и в дополнительной парозащитной мембране.

Нюансы утепления чердака с деревянными перекрытиями

Технология утепления чердачного перекрытия по деревянным балкампредусматривает следующие этапы:

  1. Подготовительные работы. Требуется обработать древесину специальными составами, при необходимости выполняется усиление конструкции.
  2. Основание обеспечивается гидро- и пароизоляцией. Мембрана укладывается внахлест, крепится степлером, стыки зашиваются липкой лентой.
  3. Далее в пространство между балками следует плотно уложить слой мягкого утеплителя в виде рулонной минваты или матов.
  4. Второй пласт из жестких минераловатных плит с кашированным покрытием монтируется по верхней грани балок перекрытия. Данный вид утеплителя способен выдерживать ограниченное хождение без риска деформации.

В завершении выполняется гидроизоляционный слой из наплавляемых кровельных материалов.

Альтернативный вариант теплозащиты чердака:

  1. Конструкция из древесины обрабатывается антипиренами и антисептиками.
  2. Выполняется пароизоляция, укладывается утеплитель.
  3. По балкам устанавливаются лаги, между профилями монтируется второй слой теплоизоляции.
  4. Поверхность обшивается с помощью влагостойких панелей (ДСП, ОСП и других аналогов.).

Плиты минваты можно заменить пеноплексом или пенополистиролом, для фиксации утеплителя применяется клей.

Утепление межэтажных перекрытий

Для теплоизоляции межэтажного пространства рекомендуется использовать метод утепления сверху, то есть монтировать теплозащиту на полу второго этажа.

Алгоритм работы:

  1. Подготовка поверхности. Сначала выполняется демонтаж пола с учетом возможности повторного использования финишного покрытия, подложки и других составных элементов напольного пирога. Далее снимается черновой пол, освобождается пространство между несущими балками, удаляется старый теплоизоляционный слой и мусор. Деревянные конструкции покрываются антипиренами и другими защитными составами для улучшения эксплуатационного ресурса.
  2. Для удобства работы на балки устанавливаются доски, так как конструкция потолка первого этажа не способна выдержать вес человека.
  3. Первым слоем укладывается пароизоляционная мембрана.

Между деревянными балками монтируют утеплитель, не оставляя зазоров. Для этого теплоизоляцию подрезают с запасом, учитывая плотность стыков как по периметру деревянной конструкции, так и между элементами утепляющего материала. Сверху следует уложить защитную мембрану. Финальные работы подразумевают монтаж досок или панелей, укладку подложки и напольного покрытия.

Варианты укладки утеплителя

В зависимости от того, какое перекрытие будет утепляться, и какие возможности есть для проведения теплоизоляционных работ, процесс проводится сверху деревянных балок или снизу. Например, перекрытие первого этажа дома, в котором отсутствует подвальное помещение, утепляется только сверху. Если подвал есть, то можно часть работ провести снизу. Рассмотрим оба варианта.

Утепление снизу

Самый простой способ сделать места для укладки утеплителя – это набить снизу по балкам доски или любой другой плитный или листовой материал: фанеру, ДСП, ОСП, профнастил и прочее. Необязательно новые, подойдут обрезки и отходы б/у.

Если в качестве слоя теплоизоляции используется минеральная вата или пенопласт, то перед тем как набивать нижнюю основу из досок, рекомендуется уложить и закрепить гидроизоляционную пленку толщиною 0,2 мм. Ее укладывают полосами поперек деревянных балок с перехлестом краев в 10-20 см. Оптимально – склеить между собой концы полос скотчем или любой липкой лентой. Основная задача гидроизоляции – не пропустить в слой утепления влажных паров воздуха, которые негативно скажутся на характеристиках той же минеральной ваты или пенопласта.

Далее работы переносятся в комнату. Утеплитель подрезается под размеры пространства между балками. Здесь важно учитывать один момент – теплоизоляционный материал должен заполнять собой все пространство, как по ширине, так и по высоте. Поэтому подрезка по ширине ведется с небольшим припуском, чтобы материал лег, потно прижимаясь к брусам. Что касается высоты, то утеплитель можно укладывать в два или три слоя.

Следующий этап – установка гидроизоляции. Используется все та же пленка, которая также укладывается поперек деревянных балок и крепится к ним степлером и скобами или маленькими гвоздиками. Обязательно скрепление краев уложенных полос гидроизоляции строительным скотчем.

Последнее – монтаж настила из досок или листовых, плитных материалов.

Утепление сверху

Отличается этот вариант от предыдущего двумя позициями.

  1. Для создания ниши, куда будет закладываться теплоизоляционный материал, необходимо сделать конструкцию, состоящую из черепных брусков, поверх которых укладывают доски, фанеру или любой другой плоский материал.


Черепной брусок, прикрепленный к нижнему краю балки перекрытия

  1. Нижний слой гидроизоляции укладывается поверх собранной конструкции ниши с крепления к боковым поверхностям деревянных балок.

Этот вариант утепления перекрытий дома чуть сложнее первого, но у него есть и свои плюсы. Один из них – меньший расход теплоизоляционного материала, потому что толщина слоя уменьшается на толщину черепного бруска (50 мм).

Обратите внимание на фото ниже. Здесь показано, как можно сформировать нишу из досок, уложенных по черепным брускам. Нарезанные под требуемый размер доски укладываются поперек балок и крепятся к брускам саморезами или гвоздями.


Сборка чернового пола по черепным брускам

Касаемо укладки гидроизоляции. Чтобы было понятно, что собой будет представлять этот слой, уложенный на пол по балкам перекрытия, посмотрите на фото ниже. На нем четко видно, как надо укладывать пленку, чтобы создать все условия для монтажа минеральной ваты или другого плитного материала. Пленка должна формировать нишу для закладки, поэтому ее укладывают с провисом.


Гидроизоляционная мембрана, уложенная поверх балок перекрытия

Все остальные операции проводятся по технологии первой схемы. А именно:


Монтаж утеплителя между несущими балками перекрытия

  • утеплитель укладывается в образованные ниши с плотным прижатием к брусам;


Укладка гидроизоляционной пленки

  • сверху уложенного теплоизоляционного слоя и перекрытия укладывается гидроизоляция;


Монтаж деревянного настила

  • поверх собранного пирога утепления укладываются доски в качестве защитного настила (пола).

Предлагаем посмотреть видео, как правильно провести утепление пола чердачного помещения со стороны чердака.

Утепление деревянных балок по потолку

Необходимо отметить, что потолок, собранный по балкам перекрытия, должен быть более презентабельным, чем нижняя часть подвала. Поэтому его собирают из обрезных или шпунтованных досок толщиною 25 мм или из фанеры толщиною 10 мм.

Крепление элементов обшивки производится практически без зазоров (1-2 мм в качестве компенсации от температурного и влажностного расширения) оцинкованными саморезами по дереву. Теплоизоляционный материал укладывается со стороны этажа выше.

Правильная звукоизоляция деревянных перекрытий

Описанные выше технологии призваны служить как можно более эффективному утеплению перекрытий. При этом важно помнить, что кроме теплоизоляции есть и другие важные нормативы, связанные с критерием звукоизоляции. Часть утеплителей неплохо изолирует шум и не требуют дополнительных мероприятий в данном направлении. Проникающий с улицы шум не должен превышать комфортного для человека уровня в 45 дБ. Ниже приведены способы достижения такого результата при помощи разных строительных материалов.

  1. Укладка минеральной ваты, имеющей плотность от 50 кг/м3 и выше слоем в 100 и более миллиметров.
  2. Монтаж специальных акустических матов, имеющих показатель плотности 30кг/м3 и толщину 100 миллиметров.
  3. Набивка строительного войлока. Его плотность составляет от 20 до 30 кг/м3, необходимая толщина слоя — от 20 до 40 миллиметров.

Выбор утеплителя

В качестве теплосберегающего слоя можно применить множество самых разных по внешнему виду и свойствам материалов. Выбрать наиболее подходящий поможет приведенный ниже список, в котором рассмотрены основные характеристики возможных материалов.

  • Пенопласт. Удобен в монтаже, недорого стоит и обладает очень небольшим весом. Монтаж можно производить в одиночку, а крепление в большинстве случаев осуществляется на монтажную пену. Продается в виде листов или плит. К минусам можно отнести средние характеристики по звукоизоляции, большую толщину, а также горючесть.

  • Пенополиуретановое покрытие, наносимое распылителем. Отлично теплоизолирует поверхности, обеспечивая практически полную герметичность. Можно регулировать толщину наносимого слоя материала. К минусам относится необходимость использования специального оборудования для нанесения и высокая стоимость.

  • Минеральная вата. Наиболее популярный из всех видов утеплителей. Помимо хороших теплоизоляционных свойств обладает неплохими характеристиками по звукоизоляции. Недорого стоит и поэтому является одним из наиболее доступных вариантов утеплителей. Предлагается в виде плит или в рулонах разной толщины и это позволит подобрать оптимальный вариант. К недостаткам относится необходимость гидроизоляции, так как этот утеплитель способен впитывать воду. Кроме того, деформация материала приводит к потере основных свойств.

  • Экструдированный пенополистирол. Похож по внешнему виду на пенопласт, но, обладает более совершенными характеристиками – лучшей теплоизоляцией, меньшей толщиной и высокой прочностью. Благодаря высокой плотности, его можно покрывать шпаклёвкой или штукатуркой. Стоимость находится в среднем сегменте. К минусам можно отнести не самые лучшие звукоизоляционные качества.

Отталкиваясь от этих характеристик, можно подобрать наиболее подходящий по всем параметрам материал и переходить к работам по его укладке.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
