Как сделать крышу — пошаговое описание возведения крыши своими руками. 110 фото и видео постройки кровли


Крыша – один из самых сложных и ответственных архитектурных элементов дома. К ее строительству надо подходить очень ответственно – слишком дорого обходятся ошибки. Недаром кровельщики считаются наиболее оплачиваемыми строителями, от их мастерства во многом зависит долговечность и комфортность здания. Сам процесс строительства состоит из нескольких шагов.

Строим крышу дома своими руками пошагово

Инструкция по подготовке к строительству

Шаг 1. Выбор проекта

Главные отличия проектов крыш не дизайнерские, хотя они прежде всего бросаются в глаза, а конструкционные. Во время выбора конкретного проекта следует принимать во внимание максимальное количество технических характеристик строения и климатическую зону его расположения.

Какие варианты крыш сегодня предлагаются застройщикам?

Тип крышиКраткое описание

Плоская наклонная

Наиболее простая, применяется на небольших по площади домах. Преимущество – несложная стропильная система. Недостаток – отсутствие жилых чердачных помещений. В нашей стране используется редко, чаще такие дома можно увидеть в скандинавских странах.

Двухскатная

Универсальная крыша для домов, позволяет строить мансардные помещения, может быть простой и ломанной. По сложности, стоимости и технологичности удовлетворяет большинство застройщиков. За счет изменения угла наклона корректируются показатели нагрузки на элементы стропильной системы.

Четырехскатная (вальмовая)

Более сложная конструкция, рекомендуется ставить на больших по площади домах. Стропильную систему нужно ставить с учетом всех строительных норм и правил, обязательно делать предварительные расчеты.

Полувальмовая

Отличается от вальмовой тем, что размеры скатов неодинаковы. Два ската большие, а два урезанные маленькие. По техническому устройству несколько сложнее вальмовой, зато такие крыши увеличивают объем чердачного помещения.

Шатровая

Все скаты имеют форму равносторонних треугольников, а вершинами сходятся в одной точке. Крышу можно ставить на домах, имеющих форму квадрата.

Многощипцовая

Самая сложная из всех перечисленных крыш, применяется редко и только на многоэтажных строениях.

Шаг 2. Выбор материалов

После того как выбран конкретный вариант крыши, надо определиться с материалами для строительства стропильной системы и видом кровельных покрытий.

Важно. На этом же этапе нужно решать, будет крыша теплой под жилые помещения или холодной.

Стропильная система

Для стропильной системы нужны только качественные материалы не ниже второго сорта.

Доска обрезная 2 сорт

Обрезной пиломатериал 1 сорта

Практический совет. Для экономии денег для стропильной системы можно покупать не сухие, а сырые доски, они намного дешевле. Но следует помнить, что сырые пиломатериалы необходимо не позже чем через 7–10 дней использовать, за это время стропильная система должна быть поставлена, а крыша накрыта. Доски под нагрузкой будут сохнуть в оптимальном режиме, а прочные механические связи не позволят им коробиться.

Доска сырая обрезная

Цены на различные виды строительных досок

Доски строительные

Мауэрлат делается из бруса 100×100 мм или доски 50×200 мм. Стропильные ноги изготавливаются из досок 50×150 мм или 50×100 мм. Линейные размеры стропильных ног должны учитывать максимально возможные статические и динамические усилия. Ширину досок можно изменять за счет использования различных вертикальных и угловых упор. Каждая стропильная система имеет свои особенности, мастер должен обладать большим практическим опытом, чтобы правильно решать возникающие по ходу строительства проблемы. И, конечно, на жилой дом нужно заказывать проект, самостоятельно возведенное здание считается незаконным и не будет принято в эксплуатацию. А это значит, что к нему нельзя подключать свет и отопление, в таком помещении не прописывают, его нельзя дарить и завещать. Проект, среди прочих, имеет рабочие чертежи стропильной системы, необходимо точно выполнять рекомендации инженеров.

Проектирование стропильной системы

Вид обрешетки зависит от типа кровельного покрытия, для мягких кровельных материалов требуется делать сплошную, для жестких подходит любая. Для сплошной надо подготовить листы фанеры или ОСП, толщина не менее одного сантиметра, но ее можно изменять в зависимости от шага стропильных ног.

OSB-3

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Можно делать сплошную обрешетку из обрезных реек, хотя такой вариант сложно считать оптимальным – очень дорого и долго. Под твердые кровельные материалы обрешетка делается из реек или необрезных досок. Необрезной пиломатериал обязательно надо ошкуривать.

Доска необрезная

Кровельные материалы

Для жилых домов самыми бюджетными вариантами считается битумная или металлическая черепица.

Металлочерепица

Реже применяется профилированный лист или рулонные покрытия.

Профнастил

Совсем редко натуральная или искусственная штучная черепица.

Черепица

От вида материалов во многом зависит стропильная система. На стадии ее проектирования нужно принимать во внимание вес и особенности крепления кровельных покрытий.

Цены на различные виды кровельных материалов

Кровельные материалы

Утеплители

Теплые крыши ставят только в тех случаях, когда чердачные помещения планируется сделать жилыми мансардными. В настоящее время применяют два типа утеплителей: минеральная вата или пенопласт.


Утепление минеральной ватой


Утепление крыши пенополистиролом

Расстояние между стропильными ногами должно учитывать заводскую ширину утеплителей, за счет этого уменьшается количество непродуктивных отходов и ускоряются работы.

Шаг стропильных ног

Вес утеплителей минимальный и во время проектирования стропильной системы им можно пренебрегать. Но следует иметь в виду климатическую зону расположения дома, от этого зависит толщина утеплителя и, соответственно, ширина стропильных досок.

Практический совет. Для всех климатических регионов толщина утеплителя должна быть не менее 10 см, для средней полосы этот параметр увеличивается до 15 см. Если утеплительный слой меньше рекомендованных значений, то эффективность теплосбережения резко понижается.

Дополнительные материалы для крыши

Если крыша теплая, то обязательно следует предусматривать установку паро- и гидрозащиты, обустройство контробрешетки для обеспечения естественной вентиляции подкровельного пространства. Ассортимент материалов огромен, но по большому счету они мало чем отличаются друг от друга. На эксплуатационные характеристики в большей степени влияет соблюдение технологии укладки, чем физические показатели кровельных мембран. Даже очень дешевый материал можно использовать таким образом, что он удовлетворит все строительные нормы и требования. И наоборот, самый современный инновационный материал можно так смонтировать, что, кроме вреда, никакого положительного эффекта не будет.

Гидропароизоляция для кровли

Диффузионные мембраны

И последнее, о чем следует подумать во время планировки строительства крыши – система водоотвода и специальные элементы для обхода дымовых и вентиляционных труб. Под некоторые обводки и снегозадержатели нужно предусматривать дополнительные места фиксации на стропильной системе. Делать это на стадии ее строительства намного целесообразнее, чем уже после фиксации кровельных материалов. Хотя современные технологии позволяют использовать оба варианта монтажа доборных и специальных элементов крыши.


Проход кирпичной трубы через крышу


Проход трубы через кровлю


Примыкание трубы на кровле из шифера

На этом подготовительный этап закончен. Если все стройматериалы подготовлены, выбран тип крыши, кровельные покрытия, рассчитана стропильная система, то можно приступать к непосредственному строительству крыши.

Ремонт крыши на даче

Дачная крыша подвержена ветровым и снеговым нагрузкам и требует периодического осмотра и ухода. В случае естественного износа или экстремальных атмосферных явлений может произойти полное или частичное разрушение кровельного пирога, требующее капитального ремонта. В такой ситуации необходимо произвести тщательное обследование стропильной группы и состояния утеплительных и кровельных материалов.

Для определения ущерба, нанесённого стихией, необходимо тщательное обследование крыши, чтобы выяснить последовательность и объём работ

Ремонт крыши в аварийной ситуации должен производиться в самые сжатые сроки, но без потери качества.

Строительство стропильной системы

Важно. Ошибки, допущенные во время строительства стропильной системы, исправить очень сложно. Большинство из них станут заметными уже во время эксплуатации здания, это крайне неприятно. Бывают ситуации, когда для исправления недостатков стропильной системы понадобится больше денег, чем для строительства новой крыши. И это еще в том случае, когда из-за протечек не придется ремонтировать внутренние помещения.

Для примера мы рассмотрим пошаговую инструкцию одной из наиболее сложной крыши – четырехскатной. Понимая технологию строительства этой стропильной системы, не составит труда понять технологию и собирать самостоятельно более простые односкатные или двускатные.

Шаг 1. Возьмите две длинные доски, с их помощью легче определиться с длиной стропильных ног, углом наклона скатов и высотой крыши. Доски временно зафиксируйте к вертикальной опоре на стене дома. Поднимайте или опускайте их до тех пор, пока не найдете приемлемое положение. Если размеры дома позволяют, то лучше делать конструкцию стропильной системы такой, чтобы длина ног не превышала 6 м. Такие пиломатериалы можно купить, не будет необходимости наращивать. Наращивание не только отнимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.

Шаг 2. Залейте армирующий пояс. Он не только увеличивает высоту чердачного пространства, но и дает возможность удлинять свес стропильных ног и дополнительно защищать фасадные стены от атмосферных осадков. Ширина пояса должны равняться не менее 30 см, высота в зависимости от размеров дома.

Как заливать армирующий пояс?

  1. Высверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические прутья диаметром 12–15 мм. Обязательно вверху должна быть резьба. Если найти в реализации такие элементы сложно, то можно к обыкновенной строительной арматуре приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м.
  2. Установите по периметру дома опалубку. Для этого пользуйтесь обрезными досками 20×150 мм, чтобы их не распирал бетон через 1,5–2,0 м зафиксируйте колышками. Не надо бояться, что армирующий пояс не по всей длине будет иметь идеально ровную ширину, этот элемент при дальнейшем строительстве крыши закрывается.

    Установленная опалубка

  3. Приготовьте бетон. Раствор надо делать прочным, на одну часть цемента давать часть песка и две части щебня. Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а потом подавать массу наверх вручную.
  4. Уложите в опалубку арматуру, достаточного одного прутка по всему периметру. Пруток обязательно поднимите минимум на 5 см над поверхностью перекрытия. Он не должен лежать посредине пояса, в таком положении арматура не работает. В качестве подкладок можно использовать любые отрезки дерева или кусочки бетонных блоков.
  5. Залейте пояс бетоном, работать надо внимательно, строго выдерживать горизонтальность положения верхней плоскости. Для проверки пользуйтесь обыкновенным уровнем.

    Процесс заливки армопояса

    Залит армопояс

Важно. Перепад по высоте по углам армирующего пояса не должен превышать ± 2 см. Для проверки надо натянуть веревку, с ее помощью намного легче выравнивать поверхность бетона.

Дайте минимум три дня для застывания бетона. Помните, что 50% прочности он наберет лишь через две недели, только тогда конструкцию можно полностью нагружать. Если погода очень теплая и ветреная, то бетонный пояс следует минимум два раза в сутки обильно поливать водой. Бетон набирает прочность не во время высыхания, а во время благоприятного протекания химических реакций, для этого постоянно требуется влага.

Когда бетон застынет, опалубку убирают

Строительство стропильной системы условно состоит из четырех этапов: установки мауэрлата, монтажа подконькового бруса, установки стропил (вальмовых и диагональных) и обустройства обрешетки.

Составляющие элементы конструкции крыши

В разных системах крыш элементы варьируются, но основные все же остаются едиными. К ним относятся следующие:


Основные элементы крыши

  • Конек – верхняя часть крыши, место, где соединяются ее скаты. Этот элемент отсутствует в шатровом и односкатном варианте.
  • Скаты – это основные плоскости крыши, покрытые кровельным материалом.
  • Ендова –внутренний угол крыши, образующийся на стыке двух скатов. Этот элемент присутствует в только сложных конструкциях. При обустройстве крыши ендовам нужно уделить особое внимание при гидроизоляционных работах, так как такой участок — одно из самых уязвимых мест конструкции, именно в них идет самое большое скопление снега.
  • Карнизный свес – это свес крыши по бокам дома. К ним производят монтаж водосточных систем.
  • Фронтонный свес – выступающая часть скатов над фронтальной стороной крыши.
  • Стропильная система –конструкция, являющаяся основой для устройства скатов. Существует несколько разновидностей этих систем, но самой надежной из них является треугольник, так как именно эта фигура придает конструкции жесткость.

Стропильные системы

Перед монтажом любой конструкции, выполненной из дерева, материал предварительно нужно обязательно покрыть антисептическими средствами и антипиренами, которые смогут защитить его от грибковых образований, колоний насекомых и обеспечат повышение пожаробезопасности всей системы.


Основные детали конструкции стропильной системы

Основным элементом в стропильной системе являются стропила, укладываемые на мауэрлат, поддерживаемые стойками, скрепленными лежнями и затяжками.

В верхней части стропила соединяются внахлест и скрепляются, нижние же закрепляются на мауэрлат или к брускам, укладываемым между стропил.

Стропильная система имеет разные формы и бывает наслонной или висячей.

Очень важно правильно рассчитать размер стропил в сечении. Расчет производится с учетом расстояния между стенами и шага установки стропил.

Видео: примерная конструкция стропильной системы двускатной крыши

Наслонная система стропил

Наслонные системы используются чаще всего в строениях, где предусмотрены внутренние несущие стены, создающие опорную основу для системы стропил. Наслонный вид намного легче висячего, он проще в монтаже, и потребует меньше строительного материала. Определяющей точкой опоры системы является конек, в которой скрепляются парные стропила.


Принципиальная схема наслонной системы стропил

Наслонная система стропил безраспорного вида монтируется в трех разных вариантах:

1. В первом случае, стропила соединяются на коньке, и крепятся опорой, которую называют скользящей, а нижний конец стропила закрепляется к мауэрлату путем врубки. Кроме этого, стропила дополнительно фиксируются к стене с помощью проволоки.

2. В следующем варианте стропила закрепляются между собой на коньке болтами с применением металлических накладок, а нижний край стропила крепят подвижным соединением к мауэрлату.

3. В третьем случае вверху стропильный брус соединяется с прогоном на коньке, с применением жесткого крепления досками и брусками, расположенными по горизонтали. Для закрепления внизу используется тот же метод, что и в предыдущем случае.


Схема крепления наслонной системы

Плавающие крепления стропил не передают напряжения конструкции крыши на конструкцию стен, поэтому стены будут защищены от повреждений. Именно этот вид крепления и есть главное отличие наслонных от висячих систем.

Но иногда все-таки приходится применять распорную систему, в таких случаях нижний конец стропил крепится к мауэрлату и стенам жестким креплением, а для снятия нагрузки со стен используется укрепление подкосами и затяжками.

Такой вариант уже не наслонный и не висячий – скорее, его можно назвать комбинированным или промежуточным.

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

На страницах нашего сайта я подготовил множество статей про возведение кровли — рекомендую ознакомиться с ними подробнее.

Прежде чем приступать к монтажу стропильной системы, лучше всего на встроенные в стену балки перекрытия уложить временный настил из досок. По нему будет удобнее и гораздо безопаснее передвигаться, устраивая основу под покрытие крыши. Сделав эти подготовительные работы, можно приступать к монтажу стропильной системы.

Так как в условиях частного строительства для устройства крыши чаще всего используют наслонную систему стропил, необходимо знать подробнее, как проводится ее монтаж.

  • На продольные стены дома настилается гидроизоляционный материал — обычно для этого используется рубероид.
  • Далее, по верхнему торцу стены укладывается и крепится анкерами мауэрлат, который представляет собой брус, имеющий размер в сечении не менее 150 × 150 мм.

Видео: как устанавливают мауэрлат на стены

  • На этот элемент устанавливаются стропила, которые крепятся скобами к мауэрлату, а их верхняя часть соединяется внахлест, с применением накладок или закрепляется на коньковом брусе.


Один из вариантов крепления стропил к мауэрату

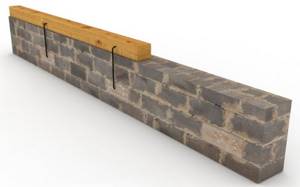

  • Кроме этого, стропила нужно закрепить к стене дома с помощью скрутки. Для этого в стену, на расстоянии 30 ÷ 35 см от верха, вбивается костыль, проволока зацепляется за него и прикрепляется к стропилу и ее концы скручиваются. Эта манипуляция сохранит крышу в целости во время сильного ветра.
  • Стропила и затяжки необходимо вывести за наружный край стены для образования свеса, который будет защитой для стены во время дождя. Длина свеса должна быть не менее 550 ÷ 600 мм.
  • Далее, укрепляют стропила подкосами, прогонами и стойками.

Висячая стропильная система

В строениях, где отсутствуют внутренние капитальные перегородки, а расстояние между противоположными несущими стенами достигает 6 ÷ 11 метров, применяется система так называемых висячих стропил. Она подходит для строений, в которых крыша будет иметь опору только на стены, расположенные по периметру.


Принцип висячей стропильной системы

Следует обязательно учитывать, что подобная схема конструкции крыши дает большую распорную нагрузку на стены, и чтобы ее уменьшить, используются горизонтальные элементы, соединяющие между собой стропила, которые называют ригели или затяжки. Крепиться эти составляющие системы могут в любом месте стропил по их высоте — их можно даже использовать, как лаги для чердачного пола, закрепив в самом низу.


Распространенные схемы связки и укрепления висячих стропил

Монтаж данной системы осуществляется с применением стропил, изготовленных из бруса, имеющего сечение не менее 50 ÷ 200 мм, однако точные расчеты размеров все-таки должен провести специалист-архитектор.

  • При монтаже висячей системы по периметру здания вначале устанавливаются мауэрлат.
  • Далее, подготавливаются первые два парных стропила. Их нижнюю и верхнюю часть срезают под нужным углом, а на нижнем краю, кроме того, делаются пропилы для большей устойчивости.
  • Затем два стропила поднимаются наверх, устанавливаются на мауэрлате, пока без закрепления к нему, а верхние части соединяются под срезанным углом, но также не скрепляются.
  • Очень важно точно подогнать первые две стропила между собой, так как они будут шаблоном для изготовления других составляющих стропильной системы. Первая пара снимается со стен вниз, и по ней делаются остальные элементы.
  • Когда все детали будут заготовлены и пронумерованы, их поднимают наверх, устанавливают и закрепляют сначала только крайние части стропильной системы. Затем их верхние углы соединяют натянутым шнуром, он будет тем самым уровнем, по которому будут ровняться остальные элементы.
  • После установки всех стропил, вверху их связывают между собой брусом, соблюдая необходимое расстояние между ними — оно должно быть в точности идентичным расстоянию между ними в нижней их части, при закреплении на мауэрлат.


Применяемые способы крепления деталей стропильной системы

  • Следующим этапом монтируются затяжки, которые лучше устанавливать в нижней части системы, внахлест.


Узел крепления стропил к мауэрлату

  • Намётка соединений всей системы проводится гвоздями, но затем все узлы обязательно нужно скрепить болтами, через пластины из металла и с помощью металлических уголков. Такое закрепление обеспечит жесткость и прочность конструкции.
  • Если есть необходимость, то систему укрепляют откосами и стойками.

Видео: пример монтажа стропильной системы

Установка мауэрлата

Работы начинаются после того, как бетон армирующего пояса набрал достаточную прочность и опалубка разобрана. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, служит для упора стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен.

Шаг 1. Положите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Сделать это проще без рулетки. Переверните его узкой стороной вниз и положите на пояс, карандашом отметьте положение анкеров. Затем перенесите метки на широкую сторону бруса, в этих местах надо высверливать отверстия.

Высверливание отверстий

Практический совет. Если есть сомнения в точности снятия замеров, то высверливайте отверстия под анкеры диаметром на 2–3 мм больше диаметра шпилек. Это не окажет негативного воздействия на прочность крепления мауэрлата, зато намного облегчит его установку на место.

Шаг 2. Высверлите отверстия, максимально вертикально держите сверло, не допускайте перекосов. Работы должен выполнять опытный плотник. Новичок может испортить брус, придется все отверстия смещать за счет уменьшения его длины.

Практический совет. Если есть сомнения в прочности бетона армирующего пояса, то гайки с большим усилием не затягивайте. Их можно подтянуть потом во время строительства стропильной системы.

Шаг 3. Подготовьте полоски гидроизоляции под мауэрлат, лучше покупать обыкновенный дешевый рубероид. Полоска отрезается от рулона, не надо его раскатывать. Материал отлично режется болгаркой с диском по металлу.

Шаг 4. Расстелите полосы гидроизоляции на армирующем поясе. Делать отверстия намного проще молотком. Положите рубероид на анкеры и молотком аккуратно пробейте в гидроизоляции отверстия под шпильки. Только делать это надо внимательно, сильно ударять нельзя. В противном случае есть риски повредить верхние витки резьбы, во время закручивания гаек возникнут проблемы. Если боитесь, то перед укладыванием рубероида на все шпильки накрутите гайки, после выкручивания они автоматически выровняют поврежденные витки.

Укладка гидроизоляционного материала

Шаг 5. Установите брус на анкеры и затяните гайками. Обязательно под них подкладывайте шайбы большого диаметра. Если мауэрлат туго входит на шпильки, то придется забивать кувалдой. Такая ситуация свидетельствует о недостаточной квалификации кровельщиков.

Установка бруса

Мауэрлат лучше делать из сосны, а не из ели, в ней намного больше смолы, соответственно, она дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных пород древесины? По нескольким признакам. Первый – дерево пахнет смолой и скипидаром. Второй – сосна имеет яркий желтый оттенок, большие и живые сучки. Третий – наличие черных пятен на пиломатериалах из сосны свидетельствует о большом содержании смолы, она приобретает такой цвет после окисления на воздухе. Ель белее, легче по весу, сучков мало и имеет неприятный запах кошачьих фекалий.

По углам и по длине брусья соединяются в полдерева, желательно эти места фиксировать длинными гвоздями или саморезами из нержавеющих сплавов.

По длине брусья соединяются в полдерева

Шпильки подпилены, через шайбу затягивают гайки

Точный расчет – гарантия создания качественной крыши

Как правильно расчитать стропильную систему скатной крыши
Уже в процессе создания проекта необходимо задуматься о том, какого типа крыша будет у строения. Ведь от этого зависит и то, какие материалы потребуются, их количество, и даже конструкция верхней части дома. Более того, часто проект крыши может разрабатываться отдельно – и его придется «привязывать» к проекту дома.

В любом случае требуется четко рассчитать не только количество строительных материалов, которые пойдут на создание кровли, но и учесть те нагрузки, которые она испытывает. То есть она должна выдерживать:

  1. Вес каркаса крыши;
  2. Вес кровельного пирога;
  3. Вес покрытия (черепица, профнастил, тростник – различия по весу значительны);
  4. Среднюю снеговую нагрузку, типичную для данного региона;
  5. Ветровую нагрузку;
  6. Суммарный вес людей, выполняющих работы на крыше;
  7. Дополнительный запас прочности.

Таким образом, для расчета необходимо учесть все перечисленные выше элементы нагрузки. И задать действительно достаточный запас прочности. При этом необходимо учитывать, что снежная нагрузка будет существенно различаться в разные годы. При этом она отличается не только для разных типов крыш, но и для разницы буквально в несколько градусов угла наклона.

Наибольшие нагрузки приходятся на плоские крыши, откуда самостоятельное соскальзывание снега невозможно. В этом случае требуется к весу снега добавить и динамические нагрузки при очистке такой крыши.

Нагрузки наклонов на скатные крыши гораздо ниже. Но обязательно следует знать, какие средние и максимальные количества снега выпадают в данном регионе. Иначе есть очень большой риск проваливания крыш под его весом. Ветровая нагрузка в сочетании со снежной также может способствовать нарушению цельности кровли. Следует учитывать оптимальный угол наклона, при котором риск срывания кровли сильным ветром минимизируется.

Также очень важно и то, какая кровля будет устанавливаться. Широкие листы могут быть более уязвимыми при сильных ветрах за счет большой парусности. В то же время мелкие элементы легче срываются при нарушениях технологии их крепления. Чем больше вес кровельных материалов, тем большую нагрузку надо закладывать при расчете кровельных конструкций.

Это важно!Чтобы не случилось разрушения крыши при экстремальных нагрузках, закладывается запас прочности не менее 20% от общей нагрузки. Вообще, любая кровельная конструкция должна рассчитываться таким образом, чтобы выдерживать помимо веса самой кровли не менее 200 кг на метр квадратный площади.

При расчете количества материалов обязательно следует учитывать, что листовые кровельные материалы чаще всего укладываются внахлест, поэтому расстояние между стропилами должна соответствовать их размерам. Шаг обрешетки при использовании черепицы должен соответствовать ее размерам. Причем скат крыши должен быть такой длины, чтобы поместилось целое число рядов черепицы. На сложных многоскатных крышах расчет числа рядов черепицы делается для каждого ската отдельно, и обеспечивается максимально точная стыковка на разных скатах.

Это важно!Существенным моментом является и материал кровли. Керамическая черепица намного тяжелее, чем другие виды кровли, и поэтому для нее требуется большая прочность стропил. Для листовых материалов необходимо особо внимательно учитывать угол наклона крыши для того, чтобы минимизировать риск срыва таких листов во время сильного ветра. Для экзотических экоматериалов наподобие тростника необходима возможность легко менять финальный слой кровли, ведь ее «время жизни» короче, чем у других материалов.

Установка подконькового бруса

Для горизонтальной опоры, вертикальных стоек и верхнего конькового прогона можно использовать брус 50×150 мм. Нижний элемент надо закрепить анкерами, между бетонной плитой перекрытия и деревом положить гидроизоляцию. Все крепления делаются гвоздями, вбивать их следует наискосок. Если есть желание, то можно пользоваться металлическими уголками. Для расчета размеров подконькового бруса нужно от длины дома отнять его ширину, полученное значение – длина элемента. Расчет нужен для того, чтобы все четыре свеса были одинаковыми.

Что включает в себя пошаговое строительство крыши дома

Строительство крыши – технологически сложный и многоэтапный процесс.

Первый этап после расчета – обязательная подготовка кровельных материалов. Это обработка их защитными средствами, препятствующими поражения кровельного каркаса грибком, влагозащита, а также обработка для максимальной пожароустойчивости всех деревянных конструкций. Ведь, как правило, крыши, особенно в частных домах, возводятся с использованием деревянного каркаса, подверженного воздействию всех перечисленных факторов.

Это важно!Особое внимание следует уделить защите деревянных конструкций, особенно карнизных, защите от грибка. Ведь именно грибок быстрее всего приводит дерево в негодность. Поэтому обязательно используйте средства, препятствующие росту грибка, особенно в местах, которые находится в непосредственной близости от мест контакта с водой: грибок любит повышенную влажность.

Второй этап – монтаж основы крыши, а именно – стропильной системы. Здесь расчет должен быть обязательно максимально точным, поскольку именно на стропильную систему ложится наибольшая нагрузка.

Третий этап строительства крыши, после возведения стропильной системы – установка гидроизоляционных, пароизоляционных и термоизоляционных конструкций в кровельном пространстве.

Четвертый этап – это, собственно, монтаж самой финальной кровли, а также установка дополнительных функциональных элементов, рассчитанных на водо- и снегоотведение.

Монтаж стропил

Это наиболее сложный этап строительства стропильной системы. Система будет безраспорной, на стропильных ногах делаются специальные запилы для упора о мауэрлат. В таком положении они не раздвигают стены, а прижимают их, эта стропильная система устойчивее наслонной.

Шаг 1. Установите диагональные стропила. Для их изготовления применяется доска 50×150 мм, если длины не хватает, то материалы следует сращивать. Во время сращивания надо точно соблюдать существующие рекомендации, при этом в местах стыка обязательно необходимо в дальнейшем установить подпорку, это следует иметь в виду во время выбора места наращивания. Следите, чтобы все четыре элемента располагались под одинаковым углом. Если величина свеса немного отличается – не проблема, параметр легко подогнать под требуемое значение кобылками.

Диагональные стропила

Практический совет. Для увеличения прочности диагональных стропил рекомендуется сбить два бруса, в результате толщина увеличится до 100 мм. Сбивать надо со сдвигом, за счет этого одновременно наращивается длина элемента.

Шаг 2. Приступайте к установке обыкновенных стропил. В местах упора с мауэрлатом надо запилить площадку, верхний конец фиксируется к коньковому прогону.

Площадка-опора

Одна из стропильных ног опирается на площадку

Вид на строительство

Опирание следующих стропильных ног на площадку

Все соединения забивайте на три гвоздя под углом. Два гвоздя вбиваются по сторонам и один в ребро бруса.

Все соединения укрепляют гвоздями

Процесс строительства стропильной системы

Важно. Если крыша будет утепленной, то шаг стропил 60 см, именно такую ширину имеет большинство утеплителей. Но размеры снимать следует не по боковым плоскостям пиломатериалов, а по оси симметрии.

Для повышения устойчивости дополнительно закрепите стропила металлическими уголками. Необязательно вкручивать саморезы, намного удобнее пользоваться гвоздями, устойчивость конструкции от этого не понижается. Дело в том, что они работают на срез, а не на выдергивание.

Промежуточные стропила зафиксированы металлическими уголками

Вид на соединение

Узел стыка стропильных ног

Выставлять стропила надо под веревку. Вначале монтируются две крайние ноги, внимательно проверяется их положение. Все в пределах нормы – натяните между ними веревку и уже под нее выполняйте монтаж всех оставшихся элементов.

Фото процесса строительства крыши

Мастер скрепляет гвоздями стропильные ноги

Шаг 3. Подровняйте вылет стропильных ног под карниз. Отмечать следует отбивочной строительной веревкой, отрезать легче бензиновой пилой.

Четырехскатная стропильная система дома

Фиксация узлов опирания металлическими уголками

Практический совет. Если для покрытия крыши применяется штучная черепица, то придется усиливать стропильную конструкцию. Сделать это несложно, нужно всего лишь установить дополнительные прогоны и упереть на них ноги.

Крепежный материал

Для крепления профлиста используются специальные оцинкованные крепежные элементы с шестигранной головкой. Это самонарезающие шурупы 4,8х19 мм. Они вкручиваются от конька до карниза с шагом 50 см. Вдоль конька или же на карнизе шурупы вкручиваются в каждую вторую гофру так, чтобы прикрепить материал к обрешетке. На остальной площади профлиста используются саморезы 4,8х38 мм с учетом, чтобы на 1 м2 листа приходилось их по 4-5 штук.

Крепление кровельного профнастила саморезами

Для крепления профлиста используются только кровельные саморезы, которые имеют специальные подкладки из плотной резины, защищающие металл от проникновения к нему влаги. Шурупы должны быть ввинчены плотно, под прямым углом к поверхности.

Структура самореза для профнастила

Установка обрешетки

Как мы уже выше упоминали, вид обрешетки зависит от типа кровельного покрытия. Но во всех случаях материалы для обрешетки рекомендуется обработать антисептиками. Дело в том, что они работают в сложных для естественной вентиляции условиях, дополнительная защита от гниения очень важна. Строительные нормы и правила требуют, чтобы все деревянные элементы пропитывались огнезащитой, сейчас есть препараты двойного действия, защищающие и от огня, и от гниения. Требования надо выполнять. Но на практике с одинаковым успехом горят как защищенные, так и незащищенные дома.

Обрешетка под металлочерепицу

Видео — Монтаж обрешетки под металлочерепицу

Крепим мауэрлат правильно

Крепление стропильной ноги к мауэрлату.

Мауэрлат – это часть дома, на которую ляжет основная нагрузка, проще говоря, это «фундамент» крыши. Для возведения данного элемента рекомендуется использовать балки с сечением 15х15 см, устанавливаются они параллельно коньку. Качественно закрепляйте бруски – только тогда ваша конструкция будет нормально функционировать. Лучшее крепление мауэрлата производится так: еще на этапе укладки стен между блоками кирпича пронизывается проволока-катанка (процесс начинать с четвертого ряда), ей впоследствии материал и фиксируют. Чтобы защитить балки от гниения, подложите под них несколько слоев толя.

Монтаж кровли

Технология зависит от выбранных материалов. Для всех случаев есть универсальный совет – дом накрыть нужно как можно быстрее. Если будет монтироваться утепление, то это надо делать изнутри строения, таким образом исключаются риски намокания минеральной ваты. Мокрая вата – проблема для кровельщиков. Ее придется вынимать для просушки, во время демонтажа большое количество приходит в негодность, значительно увеличивается общее время строительства крыши дома.

Цены на минвату

Минвата

Видео — Монтаж кровли из металлочерепицы своими руками

Видео — Ошибки монтажа металлочерепицы

Подшивка карниза

Схема карниза крыши.

Следующий шаг на пути к готовой крыше дома – подшивка карниза. Коробка ее должна вплотную прилегать к уже утепленным стенам строения. Лучший материал – дерево; оно, кстати, позволит избежать организации дополнительной вентиляции. Вообще подшивка – это что-то наподобие короба, крепящегося к стропилам и кобылке; каркас делается из двух досок, которые соединяются под углом в 90 градусов: первая спускается от стены к краю свеса, вторая идет от стропил. Места соединения скрепляйте саморезами или шурупами, не воспрещено использование металлических пластин. Между досками оставьте небольшие зазоры. Низ каркаса обейте досками.

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
