Замена старого фундамента на винтовые сваи

Замена ослабленного фундамента на опоры – практичный и наименее затратный способ продлить эксплуатационный ресурс всего сооружения.

Чтобы дому больше не грозил риск обрушения, необходимо заново провести инженерные расчеты для фундамента, проводить строительные работы максимально аккуратно, не нарушая технологию.

О том, как произвести замену фундамента на сваи (к примеру, столбчатого — на винтовые), расскажем в статье.

Причины разрушения

Разрушение фундамента происходит по ряду причин:

• Ошибки проектирования.
• Ошибки при строительстве, использование некачественных материалов.
• Изменения в гидрогеологии участка, вызванные внешними причинами.
• Появление дополнительной нагрузки, пристроек, новых этажей и т.п.
• Производство строительных работ поблизости от дома, вызвавшее изменения в структуре грунта.
• Некачественная гидроизоляция, позволившая бетонным конструкциям пропитаться водой.

Причины разрушения могут появляться как по отдельности, так и сразу по нескольку штук, что иногда усложняет их локализацию и выбор метода устранения. Обычно критериями оценки причин разрушения являются формы и объемы деформаций, тип трещин и прочие видимые признаки.

ВАЖНО!

Правильное определение причин разрушения позволяет выбрать оптимальный вариант решения вопроса, поэтому необходимо как можно точнее отыскать основные факторы влияния.

Какие фундаменты поддаются реставрации винтовыми сваями?

Для установки винтовых свай требуется определенное состояние грунта. Если фундамент находится под домом и не имеет подземных элементов типа подвала, погреба или иных элементов, выходящих за его пределы, то реставрация возможна и вполне выполнима.

Не поддаются реставрации слишком тяжелые и массивные типы — плитный, заглубленный ленточный (если дом большой, тяжелый и имеет несколько этажей).

Сложность представляет реконструкция свайно-забивного основания, поскольку такой тип опорных конструкций имеет более высокие несущие способности, чем винтовые сваи.

В стоимость реконструкции входит

Подъем дома на 50-100 мм: подъем дома производится домкратами.
1.

Установка винтовых свай: завинчивание свай вдоль противоположных фасадов максимально близко к стенам дома, шаг и диаметр свай определяется после сбора нагрузок на фундамент и проектирования.

2.

Установка ростверков: обвязка свай ростверком из швеллера для равномерного распределения нагрузок и придания связей и устойчивости конструкции.

3.

Монтаж балочной клетки: создание балочной клетки (настил из двутавровых балок) опирающейся на уже созданные ростверки швеллера. Сварные работы и антикоррозийное покрытие.

4.

Установка дома на новый фундамент.

5.

Внимание!!! Мы сделаем скидку 50% если Вы сообщите о недобросовестных бригадирах предлагающих сделать «дешевле» без договора или о предложениях подобных мероприятий по Реконструкции фундамента.
Помните!
Работы выполненные без договора Лишают Вас гарантии!

– полноправный член Ассоциации профессиональных строителей и производителей винтовых свай.

Закажите реконструкцию Вашего дома у нас и получите три важных преимущества:

• Ассоциация становится гарантом выполнения нами условий договора.
• Вы получаете 100% гарантию качества услуг и материалов.
• Работы будут выполнять дипломированные сотрудники, прошедшие квалификационную аттестацию.

Ассоциация профессиональных строителей становится третьей стороной договора. Что это означает для вас? При наступлении гарантийного случая вы получите выплаты из компенсационного фонда организации. Такие вопросы решаются оперативно, во внесудебном порядке.

Реконструкция фундамента винтовыми сваями – возможность за небольшой отрезок времени выполнить восстановление любого вида фундамента. Работа заключается в замене старого фундамента на винтовые сваи. Старый фундамент можно разобрать или оставить, это как пожелает владелец дома. Фундамент столбчатого и свайного типа разбираются до уровня грунта, а ленточный можно разобрать глубже. Фундамент из плит обычно не разбирают.

Все работы с ремонтом фундамента связаны с более тщательным изучением его состояния. Так деревянный дом даже по истечению определенного времени остается очень капризной постройкой. Если его устойчивость нарушена из-за ослабления фундамента, то потребуется не только восстановить несущую способность фундамента, но и заменить нижнюю часть стен.

При реконструкции фундамента деревянного дома требуется наличие лома и кувалды. Чтобы при замене фундамента предотвратить разрушение стен, необходимо стягивать их изнутри и снаружи при помощи досок. Особенно, эту процедуру следует тщательно выполнять в области дверных и оконных проемов.

Если при строительстве старого фундамента использовался раствор бетона, то просто ломом здесь не получится обойтись, придется при помощи кувалды забивать клинья.

Есть ли разница в замене основания под кирпичным, каркасными и т.д. зданиями?

Возможности замены фундамента напрямую зависят от веса и конфигурации дома.

Тяжелые кирпичные дома нуждаются в мощном основании и при замене на винтовые сваи могут оказаться слишком тяжелыми.

Если планируется перемещение дома, то необходимо обследовать стены и принять решение, выдержит ли кладка такие воздействия.

В то же время, каркасные дома значительно легче и без проблем переносят замену на винтовые сваи, перенос на другое место и все подобные процедуры. Кроме того, необходим предварительный расчет свайного поля и определение, насколько подобное вмешательство вообще возможно, не окажется ли оно губительным для всех конструкций дома.

ОБРАТИТЕ ВНИМАНИЕ!

Расчет свайного поля следует доверять только опытным специалистам, имеющим специальную подготовку.

Что нужно знать при замене фундамента под деревянным домом

Замена и ремонт фундамента домов осуществляется для таких опор зданий:

Тип фундамента	Описание
Ленточный	Считается самым надежным и долговечным. Если были допущены просчеты во время строительства, то со временем эти ошибки выльются в необходимость замены фундамента деревянного дома на свайно-винтовые опоры.
Столбчатый и блочный	Такое основание возводить намного проще, чем ленточное. Замена столбчатого фундамента тоже осуществляется на свайно-винтовой вариант. Идеально подходит для территорий, где грунт может вспучиваться, усаживаться, заводняться.
Кирпичный или деревянный	Эти основания считаются самыми недолговечными, так что лучше как можно раньше приступить к замене фундамента каркасного дома или другой постройки.

Замена требуется в случаях, когда нет возможности восстановить имеющиеся опоры либо если их укрепление не даст необходимого результата на длительный срок.

Прайс-лист

Задайте свой вопрос

+7(495)128-72-17

Плюсы и минусы восстановления

Использование винтовых свай для ремонта фундамента имеет следующие плюсы:

• Возможность произвести все действия максимально щадящими методами.
• Простота и высокая скорость работы.
• В некоторых случаях можно все действия выполнить вручную, без привлечения специальной техники.

Имеются некоторые минусы:

• Несущая способность винтовых свай ограничена и требует качественного расчета.
• Монтаж свай производится в достаточно сложных условиях, что снижает его качество.
• Создание полноценного фундамента под имеющейся постройкой — сложная инженерная задача, которую нельзя поручать кому попало.

Кроме этих особенностей, следует учитывать, что винтовые сваи погружаются до контакта с плотными слоями.

Если этого не происходит, за работоспособность опоры не поручится ни один профессионал, что создает существенную проблему и требует предварительного уточнения.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

• Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

• Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

• Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Как происходят ремонтные работы

Ремонт основания винтовыми сваями состоит из следующих операций:

Расчет, обследование геологических условий участка

Производится тщательное обследование грунта, выяснение соответствия его качеств и несущей способности предполагаемым действиям.

Выполняется расчет свайного поля, выбор типа свай, их размера и количества лопастей. По результатам пробного бурения определяется длина стволов.

Укрепление угловых участков

Освобождаются от засыпки грунтом угловые участки основания. Производится удаление части опорной конструкции, расположенной под каждым их углов.

Арматура не удаляется, она будет необходима для повторной заливки. В точках пересечения продольных осей погружаются винтовые сваи, подрезаются таким образом, чтобы их оголовки находились на одном уровне с подошвой ленты.

Создается опалубка, устанавливается дополнительный арматурный каркас, жестко соединенный со старой арматурой ленты.

Выполняется заливка бетоном, выдержка, гидроизоляция и прочие процедуры. Нередко этой процедуры бывает достаточно, чтобы процесс разрушения ленты был полностью остановлен.

Ремонт основания для легких построек

Для каркасного, деревянного или газобетонного домов, не обладающих большим весом, ремонт может быть выполнен быстрее и проще.

В нужных участках устанавливаются винтовые сваи. Затем напротив них на первых рядах венцов, лежащих непосредственно на ленте, вырезаются отверстия, сквозь которые прокладывают мощные металлические балки — рельсы, двутавры и т.п.

Затем под них снаружи подводят домкраты и приподнимают дом, разгружая фундамент.

Балки опирают на сваи и жестко закрепляют сваркой или болтовыми соединениями.

Затем заливают недостающую высоту ленты, обеспечивая контакт со стенами.

В результате получается вариант свайно-ленточного фундамента с равномерным распределением нагрузки.

Когда нужна замена старого фундамента

Замена фундамента деревянного дома может понадобиться в разных ситуациях. В некоторых случаях достаточно только проведения ремонтных работ. К примеру, это касается появления небольших трещин. Полная замена фундамента дома – более радикальная мера. Она требуется в следующих случаях:

• появилась целая сетка трещин, причем некоторые из них достаточно крупные;
• основание деформировалось под действием грунтовых вод или разрастания корневой системы;
• полностью разрушились старые опоры (обычно это касается деревянного фундамента и замена необходима срочно);
• деформировались стены здания, оконные и дверные проемы.

Это главные причины замены фундамента старого дома. Если был обнаружен хотя бы один из признаков возникновения разрушение, то не стоит затягивать с началом ремонтных работ.

Прайс-лист

Задайте свой вопрос

+7(495)128-72-17

Как происходит замена

Порядок действий:

Подготовка

Производится обследование состояния дома, анализ грунта, пробное бурение или погружение эталонной сваи.

Выполняются расчеты, принимаются все необходимые решения о типе свай и их параметрах. Дом подготавливают к выполнению работ — освобождают от имущества, демонтируют все возможные конструкции, разбирают полы и т.д.

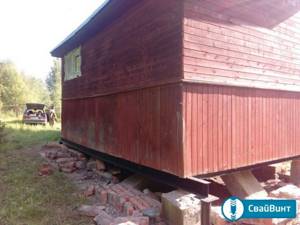

Подъем дома

По углам снаружи в грунт забивают рейки, которые будут показывать величину изменения уровня дома.

Затем устанавливают мощные (10 т) домкраты в нужном количестве в зависимости от веса постройки.

Их надо ставить на ровные, прочные и не скользящие опорные площадки. Подъем начинают с самой заваленной точки (угла), небольшими частями по нескольку сантиметров. Действовать надо осторожно, не торопясь.

В образовавшиеся щели сразу же укладывают подпорки. Работа ведется попеременно с двух противоположных сторон дома.

После достижения нужного уровня под стены заводят подпорки.

Разборка и удаление

После освобождения фундамента производят его разборку и удаление. Необходимо разбить бетон, разобрать кирпичную или блочную кладку или выполнить иные процедуры в зависимости от типа и материала фундамента.

После демонтажа должно остаться абсолютно пустое пространство.

Установка

На образовавшихся пустых участках устанавливаются винтовые сваи. Монтаж делается согласно расчетных (проектных) данных, внутренние стволы погружают изнутри постройки.

После установки свай производится их подрезка и обвязка, образующая из отдельных опор общую несущую систему с необходимой степенью жесткости.

После этого дом аккуратно опускают на созданный свайно-винтовой фундамент и выполняют дальнейшие работы.

Порядок выполнения работ

Работы по замене фундамента должны выполняться в строго определённой последовательности. Отклонение в технологии может негативно отразиться на качестве нового основания дома.

Поднятие

Чтобы заменить фундамент потребуется поднять дом на домкратах. Сделать это в старом деревянном доме будет очень непросто, ведь основание может быть повреждено различными вредителями и сыростью. Подъём домов и замена фундамента должны осуществляется очень медленно и равномерно. Чтобы обеспечить эти условия не обойтись без применения надёжных подъёмных механизмов и качественных вспомогательных материалов:

1. Двух домкратов грузоподъёмностью около 10 тонн каждый.
2. Металлические пластины толщиной 4 мм. Размер этих элементов должен немного превышать ширину стен дома.
3. Отрезки досок толщиной 20 мм и длиной около 30 см.
4. Строительный уровень.

Когда все необходимые материалы будут приготовлены, можно приступать к подъёму конструкции:

• Намечают места установки домкратов (оптимальным вариантом является установка подъёмных механизмов по углам здания).
• Удаляется часть фундамента в местах, где будут устанавливаться домкраты.

• В подготовленные места кладут листы металла, на которые устанавливают подъёмные механизмы.
• С одной стороны приподнимают конструкцию на 2 – 3 см, после чего подкладывают в образовавшееся пространство доски. Деревянные подкладки следует устанавливать в тех местах, где имеются простенки.
• Затем домкраты перемещаются в ниши, сделанные в фундаменте с других сторон и процедура повторяется.

При подъёме здания, для правильного распределения нагрузки необходимо обеспечить горизонтальность приподнятой над основанием конструкции.

Демонтаж

Ремонт фундамента замена фундамента возможны только при полном демонтаже старой конструкции. Эта процедура не представляет какой-либо сложности, но при выполнении работ следует проявлять осторожность, чтобы здание не обрушилось на рабочих.

Для ускорения работ можно воспользоваться отбойным молотком. Кувалдой также можно раскрошить старый фундамент, но ручной инструмент потребует значительно больших усилий.

Монтаж ленточного основания

Наиболее часто осуществляется замена фундамента на ленточный с поднятием дома. После того, как старое основание будет удалено, приступают к заливке бетона под стены здания. Осуществляться такая работа должна в такой последовательности:

• Под домом роется траншея, которая по ширине должна быть шире стен на 15 – 20 см и глубиной примерно 0,5 – 0,7 метра.
• На дно траншеи укладывают песчаную подушку толщиной 10 – 15 см.
• Устанавливают по периметру траншеи опалубку из досок, фанеры или пластика.
• Внутрь установленной опалубки заливают бетонный раствор, приготовленный из одной части цемента, 3 частей песка и 2 частей щебня мелкой фракции.

После проведения работ бетон оставляют набирать марочную прочность. Обычно этот период составляет от 3 до 4 недель.

Монтаж свайного фундамента

Монтаж свайного фундамента может быть осуществлён под баней или любым другим деревянным строением. Процесс монтажа несколько отличается от работ по замене фундамента под деревянным домом на ленточный. Весь процесс замены старого основания на сваи осуществляется в такой последовательности:

• По периметру строения устанавливаются винтовые сваи.
• Используя одновременно несколько домкратов, дом поднимается на необходимую высоту.
• На сваи с обоих сторон параллельно устанавливается п-образный металлический профиль.
• Перпендикулярно профилю монтируются металлические балки.
• Металлические детали свариваются электрической сваркой или закрепляются резьбовыми соединениями.
• Строение плавно опускают на металлическое основание.

Таким образом, осуществляется и замена столбчатого фундамента на винтовые сваи. Если работа была произведена качественно, то такое основание прослужит значительно дольше, а в процессе эксплуатации не понадобится замена венцов и ремонт фундамента.

Как заменить фундамент на свайный фундамент или на основание ленточного типа теперь понятно, поэтому можно приступить к выполнению работ, конечно, при наличии необходимых инструментов и материалов.

Усиление фундамента винтовыми сваями

Усиление фундамента производится при общей неспособности ленты выдерживать нагрузки. Обычно работы начинают с усиления углов, которое рассмотрено выше.

Но, если дом тяжелый и имеет длинные стены, необходима установка свай по всему периметру внешних стен.

Для этого выполняются действия, аналогичные усилению углов — удаляются участки ленты, устанавливаются сваи и жестко связываются с опорной системой.

Технология выполнения этой процедуры может быть реализована по-разному, это зависит от веса и материала дома.

Иногда достаточно установить вдоль стен дополнительные опоры, немного приподнять дом и связать сваи с основанием.

Это разгружает фундамент и распределяет нагрузку равномерно между лентой и точечными опорами.

Технология замены фундамента деревянного дома

Замена фундамента дома необходима в тех местах постройки, на которые приходятся самые большие нагрузки. Лучше не затягивать с началом ремонтных работ, чтобы избежать разрушения здания. Также замена фундамента под домом может понадобиться и в тех случаях, когда вы планируете увеличить нагрузку на опоры, к примеру, появилась возможность сделать пристройку сбоку или достроить новые этажи. Выделяют такие варианты ремонта и замены фундамента под стоящим домом:

• расширение и замена ленточного фундамента и ростверка из-за увеличения толщины каркаса стен;
• замена старого фундамента на сваи. В этом случае здание переустанавливают на новые опоры;
• увеличение глубины фундамента при обустройстве подвального этажа;
• усиление грунта возле новых опор посредством силикатизации и термической обработки;
• установка свай.

Замена фундамента под старым деревянным домом требует серьезного отношения. Прежде чем выбирать наиболее подходящий вариант проведения ремонтных работ, требуется определить общее состояние постройки и самой основы, узнать, какой бюджет может быть выделен на такие работы.

Прайс-лист

Задайте свой вопрос

+7(495)128-72-17

Технология демонтажа

Технология демонтажа зависит от типа свай и материала, из которого они созданы. Забивные бетонные сваи режут алмазным инструментом, разрушают отбойными молотками.

В сложных случаях их выдергивают с помощью подъемной техники, прочно закрепив на тросах.

Все эти действия составляют трудоемкую и ответственную инженерную задачу, требующую участия опытных специалистов и тяжелой техники.

Демонтаж винтовых свай намного проще. Производится демонтаж обвязки и отделение свай друг от друга.

Затем они вручную или при помощи специальных механизмов вывинчиваются из грунта.

Примечательно, что сваи после этого можно использовать вновь в другом месте.

Стоимость производимых работ

Обозначить какие-либо конкретные цифры в данном случае невозможно, так как мероприятие очень сложное, состоит из нескольких этапов и требует в каждом случае индивидуального расчета стоимости.

Основные расходы идут на оплату техники. Так, одна смена работы экскаватора стоит около 18000 рублей, примерно столько же стоит смена работы самосвала (IVECO, MAN). Машины отечественных марок обойдутся примерно вдвое дешевле.

Обычно общение с представителями фирм, специализирующихся на выполнении подобных работ, состоит из двух этапов:

• Выезд специалиста, проводящего осмотр дома и подсчитывающего стоимость работ.
• При достижении согласия производство ремонта.

При использовании винтовых свай работы производятся достаточно быстро, основные затраты времени уходят на освобождение помещений от имущества и на демонтаж полов и прочих конструкций, облегчающий подъем и ремонт.

ВАЖНО!

Ремонт фундамента — дорогая и ответственная процедура, настоятельно рекомендуется оформлять ее официальным договором с представителями зарегистрированных установленным порядком компаний.
