Каркасный дом строится очень быстро. Это простая и надежная технология, поэтому она очень популярна сейчас. Но устройство пола в каркасном доме несколько отличается от такового в классическом строении. Его начинают делать сразу после заливки фундамента, а только потом возводят стены и крышу.
Пол каркасного дома своими руками: что для этого нужно
Прежде всего, перед началом строительства должен быть создан план-проект, по которому будет строиться дом. Когда проект готов, приобретают необходимые инструменты и материалы. Для сооружения пола понадобится следующее:
- молоток;
- рубанок;
- стамеска;
- дисковая пила;
- карандаш;
- отвес;
- уровень;
- отвертки;
- лестница;
- дрель со сверлами;
- кисточки.
Важно сделать пол прочным, надежным и ровным, ведь на нем будет держаться весь дом, включая стены и прочие детали. Особенно прочными должны быть полы в каркасном доме на сваях, где фундамент выполнен в виде металлических труб, а вся конструкция держится на них.
Прежде чем приступать к строительству, необходимо узнать, на какой глубине залегают грунтовые воды. Это позволит решить, сколько необходимо слоев – один или два.
Содержание:
- Черновой пол: назначение и особенности
- Виды и материалы чернового пола
- Классический
- Скандинавский
- Бетонная стяжка
- Деревянные доски
- Пирог: состав конструкции и порядок сборки
- Утепление пола каркасного дома: выбор материалов и порядок монтажа
- Рулонная теплоизоляция
- Жесткие штучные утеплители
- Насыпные утеплители

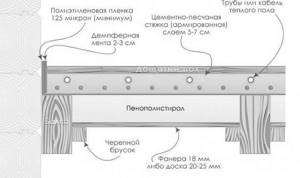

- Теплый пол в каркасном доме на сваях – варианты и устройство
- Полы в каркасном доме своими руками: список инструментов
- Поэтапный алгоритм действий при самостоятельном монтаже
- Шаг 1. Подготовительные работы
- Шаг 2. Начало строительства – укладка лежней на фундамент
- Шаг 3. Монтаж опор и балок
- Шаг 4. Выполнение обвязки и укладка лаг
- Шаг 5. Утепление конструкций
- Способы экономии при монтаже
- Заключение
Процесс устройства пола в каркасном доме отличается от традиционных технологий строительства. Здесь напольные перекрытия и черновую отделку делают сразу после возведения фундамента и выполнения обвязки. И лишь потом монтируют каркас, «пирог» стен, перекрытия между этажами, крышу.
Рисунок 2. Схема межэтажного перекрытия
Пирог конструкции
Сначала делают черновой пол, который для каркасного дома является одновременно и перекрытием. К обвязке фундамента закрепляют балки перекрытия. При этом следят, чтобы между фундаментом и деревом был слой гидроизоляции, чтобы древесина не начала разлагаться от естественной влажности. Для этого укладывают двойной слой рубероида или гидроизола.
Далее делают несущую основу пола, применяя либо только главные, либо и главные, и второстепенные балки.
Второстепенные балки или лаги в каркасном доме используют для того, чтобы шаг основных балок был большим. Но при этом увеличивается расход материалов, увеличивается толщина перекрытия, необходимо сделать больше работы.
Если второстепенных балок нет, главные также могут использоваться как лаги. Тогда пирог пола выглядит так (снизу вверх):
- черепные бруски с размером сечения 50х50 мм, закрепляющиеся к несущим балкам перекрытия;
- слой из досок – подшивка;
- защитные элементы от ветра и влаги;
- несущие балки, между которыми внутри находится утеплитель;
- слой пароизоляции;
- черновой настил, выполненный из досок или толстого ДСП.
Составляющие каркаса
Какой бы деревянный пол мы не взяли, его каркас обязательно состоит из лаг. Лаг – это деревянная рейка или пластиковый профиль, размеры которого в среднем или 50 х 50, или 40 х 50 мм. Допустимо и увеличение размера, в случаях, когда нужно уменьшить точки опоры. При необходимости дополняют перемычками, имеющими те же размеры.
Каркасное устройство полов, как правило, простой и не требующий значительных материальных вложений вариант основы, так называемого чернового пола. Используют эту технологию, когда полы обустраивают:
- от земли, т.е. по грунту;
- по деревянным балкам перекрытия;
- на бетонной стяжке, если нужно создать вентилируемое подполье.
Кстати, если существующие перекрытия невозможно перегружать, «каркасный» остается единственным возможным вариантом.
Что такое черновой пол
Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.
При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины.
Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.
Черновой пол: назначение и особенности
Термином «черновой пол» называют настил между нижними горизонтальными несущими балками здания. Это самое первое перекрытие в здании, оно является основанием для утеплителя и внешнего чистового напольного покрытия.
Основные функции чернового настила это:
- создание ровной поверхности для возможности укладки финишного покрытия внутренних помещений;
- возможность выполнения тело-, гидро- и звукоизоляции нижнего перекрытия дома – изолирующие материалы входят в конструкцию цокольного перекрытия;
- обеспечение условий для безопасного и удобного перемещения монтажников внутри строящегося здания.
Черновой пол в каркасном доме на сваях играет вспомогательную роль. Он практически не несет никакой нагрузки (на него кладут только относительно легкий утеплитель) и закрывается при выполнении внутренней отделки. Поэтому для его устройства применяют, недорогие простые материалы: древесину доступных сортов, плиты из спрессованных опилок, фанеру.
Чистовую отделку делают в основных помещениях. Для нее используют линолеум, ламинат, паркет, напольную плитку, керамогранит. На нежилом чердаке можно отказаться от дополнительных расходов на декоративную отделку и оставить черновой настил как есть.
Перекрытия каркасного дома
В каркасных зданиях используется деревянное перекрытие между этажами из балок, высота которых – 150-250 мм. Шаг между балками составляет 60 см. Благодаря использованию таких перекрытий, нагрузка распределяется равномерно. Термоизоляцию перекрытия производят при установке чернового настила.
Перекрытие между цоколем и первым этажом обычно делают точно таким же, как и остальные. Для этого черновой пол устанавливают на лаги, которые стоят на подставках. Это позволяет передать вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому это решение используется наиболее часто и даже считается классическим.
Слой утеплителя укладывают аналогичным образом, как и при междуэтажном перекрытии. Поэтому принцип установки чернового пола одинаковый для всех уровней.
Полы по балкам перекрытия
Полы, устанавливаемые на балки перекрытия, являются одним из элементов каркаса дома, поэтому они призваны также повышать прочность и жесткость конструкции.
Но у подобных полов, особенно дощатых, есть один существенный недостаток, который образуется из-за жесткого крепления к каркасу (венцам) дома несущих балок:все колебания и шумы через балки передаются его стенам. Поэтому использовать в качестве лага балку несущей конструкций, без принятия ограничительных мер, не рекомендуется.
Основным недостатком деревянных перекрытий является высокий уровень проведения шума. Этот показатель можно снизить несколькими способами. Но специалисты рекомендуют, чтобы звукоизоляция пола в доме с деревянными перекрытиями выполнялась еще на стадии проектирования и строительства. Таким образом можно решить проблему еще до ее возникновения.
Виды шума
Природа происхождения посторонних звуков может быть различна. Зачастую это естественный шумовой фон, исходящий от автотранспорта на улице, ветра и т.д. В многоквартирных домах необходима звукоизоляция пола от нижних соседей, а также проживающих выше. Перед выбором материалов и технологий следует ознакомиться с видами шума.
Само по себе дерево является прекрасным звукопроницаемым материалом. Его структура позволяет проникать в жилое помещение следующим типам шумов:
- Ударный. Возникает в результате падения предметов, отражение звука шагов и перемещение мебели. Характеризуется постоянством и изменением интенсивности. Перед установкой изоляционного слоя следует выполнить замеры фактических показателей. Измеряется по шкале индекса Lnw;
- Воздушный или акустический. Природа его появления обусловлена передачей звуковых волн по воздуху. Зачастую он относится к естественному шумовому фону. Возникает из-за голосов проживающих в доме, работы теле и радиоаппаратуры. Индекс изоляции — Rw;
- Структурный. Является следствием естественной усадки зданий и сооружений. Чаще всего возникают в местах стыков, характерен для новостроек.
Перед установкой звукоизоляции полов в деревянном доме необходимо измерить общий шумовой фон. Для этого используется специальная аппаратура. В большинстве случаев в помещениях присутствуют все виды посторонних звуков. Поэтому для решения вопроса их устранения необходимо знать действующие нормы.
Нормативы звукоизоляции
Действующие регламентирующие документы указывают лишь на степень звукоизоляции межэтажных перекрытий. Основные данные можно взять из СНиП 23-01-2003 и СНиП II-12-77. Важным моментом является расположение элементов жилого дома. В зависимости от этого предъявляются особые требования к понижению шума.
Основными характеристиками измерения являются вышеописанные индексы Lnw и Rw. Также на показатели влияет категория здания — «А» или «Б». Для анализа фактических данных можно взять информацию из таблицы. При этом необходимо учитывать, что звукоизоляция деревянного пола считается достаточной, если Lnw равен или ниже нормативного значения, а Rw — превышает его.
| Расположение перекрытия | Rw, дБ | Lnw, дБ |
| Между помещениями квартир | ||
| Дома категории «А» | 54 | 55 |
| Дома категории «Б» | 52 | 58 |
| Между комнатами в двухуровневой квартире | ||
| Дома категории «А» | 47 | 63 |
| Дома категории «Б» | 45 | 66 |
Следует помнить, установка изоляционного слоя на межэтажные перекрытия не защитит полностью помещение от проникновения посторонних шумов. Для полной звукоизоляции необходимо предусмотреть монтаж специальных материалов на стены комнаты.
Выбор материала
Определяющим условием выбора материала является его структура. Для минимизации проникновения посторонних шумов она должна быть волокнистая, с максимальным количеством воздушных ячеек. В результате прохождения звуковых волн будет наблюдаться их постепенное затухание. Этому требованию отвечает ряд современных материалов.
При выборе следует обращать внимание на показатель звукопоглощения. Эти данные нужно указывать на упаковке или в техническом паспорте. Установка только одного не приведет к желаемым результатам. Желательно, чтобы используемый материал имел дополнительные функции, а в частности — теплоизоляцию. Таким образом будет достигнута не только оптимальная звукоизоляция пола от воздушного шума, но и решится вопрос утепления.
В настоящее время для поглощения посторонних звуков применяются следующие материалы:
- Базальтовая вата. Она изготавливается путем термического воздействия на горные породы базальта, с помощью барабанных установок формируются полые волокна. Их скрепление в однородную массу происходит с помощью специальных составов. Преимуществами базальтовой ваты является высокий показатель звукопоглощения, возможность применения в качестве теплоизоляции;
- ДСП или ОСБ. Если обустроить черновой пол с помощью этих плит — будет наблюдаться снижение звукового фона. Они не крепятся к лагам, а соединяются между собой по принципу плавающего пола;
- Войлок. Его структура во многом напоминает базальтовую вату. Монтируется между стыками стены и пола;
- Подложки. К ним относятся пробковые или полимерные модели. Устанавливаются непосредственно под декоративное напольное покрытие. Однако фактический эффект значительно ниже, чем у вышеописанных материалов.
При выборе определенной монтажной схемы необходимо проконтролировать отсутствие негативного влияния звукоизолятора на деревянный пол. Установку следует выполнять еще на этапе строительства или ремонта помещения. Таким образом можно оптимизировать текущие затраты, снизить трудоемкость работы.
На заметку
Важным моментом является фактическая удельная плотность базальтовой ваты. Чем она выше — тем меньшей толщины будет звукоизоляционный слой.
Мембранная методика: устройство
Одним из эффективных методов повышения уровня шумоизоляции является использование нескольких типов материалов для звукоизоляции пола. Важнейшим компонентом является минеральная и базальтовая вата. Лучше всего для этого использовать специальные плиты для звукоизоляции пола — акуфлор. Если дополнительно необходимо снизить тепловые потери — устанавливаются комбинированные материалы. К ним относится звукоизоляция акуфлекс комби, хорошо защищающая пол от ударного шума.
Для создания эффективной защиты можно руководствоваться простым правилом — чем толще слой, тем меньше шума будет проникать в помещение. Ограничение составляет расстояние от черновой поверхности до декоративного покрытия. Также в устройстве звукоизоляции пола присматривают воздушный зазор. Он необходим для своевременного удаления влаги, которая в последствии может конденсироваться в структуре минеральной ваты.
Порядок обустройства звукопоглощающей мембраны.
- Подготовка черновой поверхности, установка гидроизоляции.
- Монтаж слоя минеральной ваты. Минимальная толщина должна составлять 50 мм, оптимально — 200 мм.
- Установка базальтового волокна. Оно необходимо для создания резонанса в структуре звуковых волн.
- Плиты ДСП или ОСБ. Стыки тщательно изолируются, что уменьшает вероятность проникновения посторонних звуков.
- Укладка рулонной звукоизоляции пола. Это может быть пробковый материал или изготовленный из строительного войлока. Последний обладает лучшими качествами чем первый, но значительно ниже по цене.
Во время выполнения работ необходимо использовать респиратор и строительную одежду. В особенности это касается монтажа минеральной ваты. В итоге будет сформирован резонансный поглотитель, который значительно снизит уровень шума.
На заметку
По такой же технологии можно сделать обустройство потолка. Дополнительно понадобятся кронштейны для создания воздушного зазора между базальтовым волокном и декоративным слоем.
Альтернативные способы
Помимо вышеописанного метода существуют другие, которые не требуют серьезных финансовых затрат и отличаются низкой трудоемкостью работ. Однако наряду с этим их эффективность значительно ниже, чем у мембранного звукопоглотителя.
До недавнего времени для уменьшения уровня шума использовались сыпучие материалы — песок или керамзит. Ими заполнялось пространство между балками. Сформировавшуюся прослойку не нужно было утрамбовать. Воздушные камеры между гранулами создавали небольшой резонанс для звуковых волн. Однако снижение уровня шума было незначительным.
Хочется отметить, что качественная звукоизоляция пола в доме с деревянными перекрытиями возможна только с использованием мембранного метода. Несмотря на высокий уровень трудоемкости, является наиболее эффективным.
Черновой пол и перекрытия по лагам
Из-под цоколя может оказываться на дом отрицательное влияние за счет близости к почве, повышенной влажности и т. д. Поэтому, когда нижнее перекрытие в каркасном доме находится близко к фундаменту или к грунту, дерево изолируют от бетона, кирпича или почвы. Это позволяет снизить вероятность образования конденсата, а также предотвратить разложение древесины.
Полезное: Устройство пирога каркасного дома и этапы возведения стен своими руками
Подобную обработку должны пройти и те материалы, которые используют в возведении покрытия. Гидроизоляционные работы достаточно простые, их можно сделать самостоятельно. Гидроизоляционный слой обязательно нужно укладывать до установки утеплителя, чтобы предотвратить его отсыревание и разрушение.
Покрытие пола
На заметку
В качестве чистового настила «тёплого» пола используют те материалы, которые отличаются высокой теплопроводностью. Они должны хорошо проводить тепло, которое образуют нагревательные «подпольные» элементы. Лучше других этим требованиям удовлетворяют ламинат и линолеум.
Ламинат для пола
Ламинат – лучший вариант настила для системы отопления «тёплый» пол. Он представляет собой деревосодержащий материал, древесноволокнистую плиту под износостойкой синтетической плёнкой. Его производят в виде плит со специальным краем. Край плиты имеет систему паз-шип, что позволяет удобно собирать пол, «вщёлкивать» соседние панели друг в друга. Важное достоинство ламината – его рисунок может имитировать различные породы древесины, доску, паркет, пробковое покрытие.
Линолеум на пол
Линолеум – наиболее дешёвое полимерное покрытие для «тёплого» пола. Отличается некоторой водостойкостью, поэтому части используется для бытовых каркасных помещений – коридора, кухни. Также позволяет имитировать различные материалы и поверхности. При этом отличается более доступной ценой.
Для устройства напольного подогрева используют линолеум без подложки-утепления. Если же у вас бетонный пол без подогрева, лучше использовать линолеум со вспененной основой или укладывать его поверх фанеры.
Использование насыпных заполнителей
Насыпное утепление каркасных домов очень популярно, ведь с помощью различных веществ (шлак, опилки, перлит, керамзит) можно заполнить все пространство между балками. Такой настил способен выдержать даже повышенную нагрузку.
Обычно насыпные заполнители используются для заполнения цокольного перекрытия каркасного дома, когда черновой пол устанавливают на лаги. Достаточно установить черепные бруски 50х50 мм, а также ОСП 15-20 мм толщиной, и этой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.
Этот вид утеплителей удобен тем, что он аккуратно распределяется по основанию до достижения нужной толщины. Засыпать его можно самостоятельно, что позволяет существенно сэкономить на этом этапе.
Лучше использовать тяжелые заполняющие материалы только на цокольном перекрытии, чтобы не нагружать конструкцию здания дополнительным весом.
Вместо керамзита можно также применять эковату. Этот утеплитель имеет органическое происхождение, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дорогие и редко применяются, либо считаются устаревшим вариантом.
Утепление пола каркасного дома: выбор материалов и порядок монтажа
Рисунок 4. Утепление пола каркасного дома
Через неутепленные нижние перекрытия здания теряется до 20-30 % тепла, уменьшается эффективность и экономичность обогрева дома. Особенно это касается свайно-винтового фундамента, где под домом остается свободное пространство, в котором свободно циркулирует холодный воздух.
Утепление пола в каркасном доме на сваях делают при сборке «пирога» цокольного перекрытия. Для этого применяют разную теплоизоляцию: минеральную вату, эковату, пенополистирол, пенопласт, древесно-стружечные плиты, керамзит.
Рулонная теплоизоляция
Рисунок 5. Базальтовая минвата
Чаще всего для утепления пола в каркасном доме на сваях применяют волокнистую минвату – базальтовую, шлаковую, стекловату. Это доступный, удобный в обработке утеплитель с низким коэффициентом теплопроводности. Плюсы минваты:
высокие теплоизоляционные свойства;
- экологичность и нетоксичность;
- простота обработки;
- пожарная безопасность;
- легкий вес;
- невысокая стоимость.
Для качественной теплоизоляции домов в Санкт-Петербурге или Ленинградской области достаточно слоя 150-200 мм. Недостаток утеплителя – высокая гигроскопичность, его обязательно защищают от попадания воды и пара.
Жесткие штучные утеплители
Рисунок 6. Пенополистирол Пеноплекс
Из них чаще всего используют пенопласт или экструдированный пенополистирол (ЭППС). Достоинства материалов:
- рекордно низкий коэфициент теплопроводности;
- очень легкий вес;
- влагонепроницаемость.
Плиты утеплителя практически не создают нагрузку на перекрытия, поэтому для чернового настила можно использовать недорогие материалы. При этом, такая теплоизоляция сложнее в монтаже, она требует тщательной заделки щелей и стыков. Пенопласт – самый дешевый и доступный утеплитель. Но он достаточно хрупкий, горючий, разрушается при контакте с водой. ЭППС более практичен, но он достаточно дорогой.
Насыпные утеплители
Засыпная теплоизоляция достаточно популярна при утеплении пола каркасного дома. Здесь используют керамзит, опилки, шлак, перлит. Плюс сыпучих утеплителей:
- равномерное заполнения всех щелей между балками;
- простота выравнивания слоя;
- возможность регулирования толщины утеплителя;
- невысокая цена.
Также готовый настил выдерживает высокую нагрузку. Насыпные заполнители насыпают на перекрытие нижнего этажа при укладке чернового настила на лаги. При этом используют бруски сечением 50х50 мм или плиты OSB толщиной 15-20 мм.
В качестве альтернативы керамзиту или опилкам применяют эковату. Она безопасна и экологична. Имеет легкий вес и создает минимальную нагрузку. Минус – высокая цена.
Штучные и рулонные утеплители
К данному типу утеплителей относят минеральную вату и пенопласт. Они имеют преимущество в минимальном объемном весе. Этих материалов нужно использовать достаточно мало, чтобы сделать дом теплым (средний слой составляет 10-15 см в толщину).
Поэтому такой утеплитель не создает серьезной нагрузки на каркас перекрытия. Чтобы его установить, достаточно дополнительно использовать лишь тонкие доски или даже стружечные плиты, которые устанавливают на тонкие черепные бруски размером 30х30 мм.
На полученное напольное покрытие можно наносить также пенополиуретановый утеплитель. Хоть этот вариант имеет и много недостатков (необходимость привлечения посторонних людей и техники, дороговизна материалов), данный утеплитель считается наилучшим вариантом для утепления чернового пола на цокольном перекрытии.
Как только пена заканчивает образовываться, получается сплошное объемное покрытие, которое имеет достаточную жесткость и способность защищать элемент конструкции от повышенной влажности и других отрицательных явлений.
Как сделать пол своими руками: пошаговая инструкция
Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.
Подготовка к созданию пола в каркасном доме
Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.
Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или устанавливая гидроизоляционную пленку.
Укладка лежней
Лежни – это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.
Далее осуществляют монтаж лежней:
- Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
- Высчитывают, в каких местах лучше всего засверлить болты
- Заготавливают отверстия в бетоне.
- Укладывают гидроизоляцию
- Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.
Опоры и балки пола
Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.
Установку выполняют следующим образом:
- Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
- Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
- Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
- Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.
Полезное: Книги и фильмы Ларри Хона – настольные энциклопедии плотника
Обвязка и лаги
Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:
- Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
- Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
- Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
- Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.
Утепление пола
Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании. Поэтому важно сделать качественную гидро-, ветро- и парозащиту.
Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.
- Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
- Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
- Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.
Виды и материалы чернового пола
Встречаются несколько вариантов исполнения настила: классический, скандинавский, бетонная стяжка, из деревянной доски. Они отличаются по способу монтажа, применяемым стройматериалам, внешнему виду и характеристикам.
Классический
Традиционный черновой пол каркасного дома на винтовых сваях чаще всего делают из следующих материалов:
- влагостойкая шпунтованная фанера толщиной 16-18 мм или 18-21 мм;
- ориентированно-стружечные плиты OSB-3 толщиной 18-22 мм.
Обычно в скандинавской технологии строительства используют фанеру. Листы укладывают перпендикулярно расположению лаг, сдвигая относительно друг друга в шахматном порядке. Их крепят к дереву саморезами и строительным клеем. При этом стыки с короткой стороны листов должны находиться на лагах, а с длинной – на бриджингах (перемычках между лагами). То есть, места стыкования не должны быть «подвешены» в воздухе.
Плиты ОСП-3 монтируют аналогично. Они дешевле фанеры, поэтому их используют достаточно часто.
Толщину фанеры и OSB выбирают в зависимости от шага лаг. Для расстояния 300-400 мм достаточно листов фанеры 16-18 мм (ОСП – 18 мм); для 500-625 мм – 18-21 мм (22 мм).
Скандинавский
Здесь применяют следующие варианты:
- Утепленная шведская плита (УШП).
- Утепленная финская плита (УФП).
УШП – это разновидность плитного фундамента. На песчаное утрамбованное основание кладут жесткий пенопласт (или пенополистирол) толщиной 200 мм. Затем заливают бетонную плиту с армирующей сеткой. При этом внутри бетона располагают трубопроводы системы теплого пола в каркасном доме. Среди плюсов такого способа – монолитность конструкции, совмещение чернового пола и фундамента, наличие обогрева. Также отсутствуют деревянные элементы: не нужно проводить подгонку досок, обрабатывать их антисептиками, защищать от влаги. Минусы – высокая цена и сложность технологии, особенно на участках с неровным рельефом.
УФП – это ленточный фундамент, в котором бетон заливают по грунту. Технология во многом похожа на УШП, имеет такие же достоинства и недостатки.
При укладке деревянного перекрытия на ленточный фундамент предусматривают устройство продухов. Это отверстия в фундаменте, обеспечивающие естественную вентиляцию под зданием. Их делают для повышения срока службы древесины, предотвращения ее гниения из-за повышения влажности.
Бетонная стяжка
Здесь, как и в классическом варианте, вначале поверх лаг монтируют фанеру или ОСП-3. Толщина панелей может быть минимальна. Сверху укладывают слой пленочной гидроизоляции. Затем по плитам заливают бетонную стяжку – на 3-5 см. Внутри бетона также укладывают трубы отопления для дополнительного утепления каркасного дома.
Плюс метода – получение идеально ровной поверхности и возможность устройства встроенного обогрева. Минус – более высокая стоимость и трудоемкость, чем в классической технологии.
Деревянные доски
Для оформления такого покрытия применяют деревянные доски шириной 20-50 см или шпунтованные – шириной 27-36 см. Это недорогое, экологичное, простое в обработке сырье.
Недостаток деревянного пола – низкая скорость монтажных работ, ссыхание древесины, скрип при эксплуатации. Из-за появления щелей доски приходится переукладывать примерно через год после монтажа. При этом их обычно переворачивают. Для возможности переукладки досок стойки каркаса стен дома ставят не на дощатое покрытие, а непосредственно на лаги.
Теплый пол в каркасном доме
Планируя каркасный дом, нужно сразу решить, будет ли в нем теплый пол, и если да, то где именно (например, в ванной, во всем доме, в гостиной и т. д.). Ведь отопительное оборудование нужно устанавливать заранее, на этапе монтажа пола.
Существует много вариантов обогрева пола, поэтому нужно их изучить и определить, какой подойдет вам.
Для организации системы теплого пола при водяном отоплении используют пластиковые трубы, которые проводят внутри перекрытия по всему дому и организовывают центр управления системой, чтобы регулировать работу всех элементов.
При электрическом отоплении экономичнее всего использовать инфракрасный теплый пол. Он расходует меньше электроэнергии, чем кабельный, более прост в монтаже и удобен в обслуживании.
Проекты каркасных домов по 3Д технологии
- проект «Васильевское»
Площадь (м2) 112 жилых комнат: 4 помещений: 8 этажей: 2 габариты (м): 7 x 8 постройка: от 784 т.руб. - проект «Высоцкое»
Площадь (м2) 180 жилых комнат: 5 помещений: 14 этажей: 2 габариты (м): 9 x 10 постройка: от 1080 т.руб. - проект «Солонец»
Площадь (м2) 185 жилых комнат: 5 помещений: 10 этажей: 2 габариты (м): 9 x 11 постройка: от 1110 т.руб.
Остались вопросы? Получите консультацию от наших специалистов по строительству — бесплатно. тел. 8(910)810-80-40 или с 9.00-21.00 (без выходных)
Ознакомиться с нашими проектами каркасных домов Ознакомиться с нашими построенными объектами
Как сэкономить на полах
Чтобы не потратить много денег на организацию перекрытия в каркасном доме, можно использовать один из следующих методов:
- применение древесины, которая уже была в эксплуатации;
- использование дверных полотен вместо досок.
Не новые доски ничем не хуже только что приобретенных. Более того, они уже высушены, поэтому их использование порой считается более выгодным. При этом такая доска в несколько раз дешевле новой.
Что касается дверных полотен, то это также оптимальный вариант. Они ровные, прочные и ничем не хуже черновой доски. Сверху будет установлен чистовой пол (например, паркетная доска), поэтому никто не узнает, что внизу у вас множество дверных полотен. Но это позволит значительно сэкономить на материале, не потеряв в качестве.
Как сделать настил пола
Часто покрытие пола в комнатах различается, поэтому на лаги кладут слой фанеры 16 — 20 мм, а отделка происходит после завершения строительства.
- Размечаем листы фанеры так, чтобы стыки оказались на лаге. Промазываем лаги жидкими гвоздями (устраняет скрип и дополнительно укрепляет), укладываем листы фанеры, крепим гвоздями или саморезами.
- Между листами оставляем 2 мм зазор, чтобы при повышенной влажности пол не повело.
- В местах прохождения коммуникаций в фанере делаем пропилы циркулярной пилой, для чего ее сначала размечаем.
- Края фанеры выравниваем по доске обвязки, размечаем с помощью мелованной нити и подрезаем.
После обустройства пола можно вести дальнейшее строительство – возведение каркаса стен и крыши. Чистовое покрытие на пол укладывается после монтажа внутренних перегородок.
Теплый пол в каркасном доме
Нужно еще на этапе планирования пола продумать все важные детали. То есть, если нужно, чтобы пол в ванной, или весь пол в доме был с подогревом, изготовить тепловое покрытие нужно заранее.
Необходимо изучить все виды обогрева и выбрать желаемый. Теплый пол можно сделать и во всем доме, и только в определенных помещениях.
Он состоит из системы пластиковых труб, которые размещаются по всей комнате или дому. Если Ваш каркасный дом оснащается теплым полом, позаботьтесь об управлении этой системой, сделайте центр управления, размещенный в месте, где он никому не помешает.
Варианты экономии на перекрытиях и полах
Сэкономить при изготовлении межэтажных перекрытий и полов можно, используя:
- половую доску, бывшую в эксплуатации;
- дверные полотна вместо половой доски.
Не новая половая доска чаще всего даже лучше той, которую нам продают на строительных рынках. Она, как правило, более сухая, и используя ее, вы снижаете риск того, что ее поведет. Цена такого материала может быть в несколько раз ниже новой сырой доски.
Найти ее можно на разборках старых зданий и технических сооружений.
Экономия на полах используя старые межкомнатные двери
Второй вариант — использование вместо доски дверных полотен. Можно найти старые межкомнатные двери и настелить их вместо досок. Сверху все застилается паркетной доской. Таким образом, на доме среднего размера можно сэкономить десятки тысяч рублей.
Используя этот метод, можно сэкономить и на времени, так как деревянные полотна быстрее застилать, чем доски.
Найти старые дверные полотна можно при сносе старых пятиэтажных домов или на производстве дверей, где выкупаются за бесценок бракованные партии
