Изделия из бетона и железобетона являются обязательными элементами процесса строительства. На рынке они появились около 50 лет назад и быстро приобрели популярность. Однако стеновые панели из бетона обладают большим количеством особенностей, с которыми следует ознакомиться перед их применением.

Виды

Существует несколько разновидностей панелей под бетон, однако все их классификации считаются условными и зависят от специфики использования.

По назначению железобетонные панели используются для сооружения:

• построек жилого типа;
• объектов промышленного назначения;
• технических сооружений;
• чердаков и подвалов;
• для установки по периметру и внутри объекта (внутренние стеновые плиты).

По виду конструкции панели стеновые могут быть пустотелыми, монолитными, комбинированными или изготовленными из одной марки бетона. По количеству слоев панель ЖБИ может быть монолитной и сборной.

Последний тип имеет свою классификацию:

1. Однослойные ЖБ панели. Эти изделия выполнены из одной марки бетона и обладают небольшой массой. Их особенностью является то, что внутренняя прослойка обмазана особой цементной смесью. Этот цемент ускоряет формирование изделия и упрощает внутреннюю отделку.
2. Двухслойные конструкции состоят из теплоизоляционного слоя и армированной плитки. В большинстве случае в качестве теплоизолятора применяется пенобетон, пеностекло или минеральная вата. Поверхность с теплоизоляционным покрытием для стен располагают внутри постройки.
3. Трехслойные изделия выполнены в виде ребристых железобетонных панелей, которые соединены друг с другом. Между ними устанавливаются уплотнители. Этот материал имеет большие габариты и массу, но вместе с тем является самым функциональным вариантом для возведения высоток.

Панели классифицируются и по степени устойчивости к механическим нагрузкам. По этому признаку они бывают:

• ненесущими;
• несущими;
• самонесущими;
• несущими поэтажно.

Кроме того, ЖБ изделия отличаются связующими ингредиентами, маркой, разновидностью армирования, назначением и т. д.

Виды крупнопанельного строительства

Крупнопанельное строительство делится на две категории: бескаркасное и каркасное. Такое деление зависит от типа панелей стен: несущие и ограждающие или только ограждающие. В зданиях бескаркасно-панельного типа нагрузка перекрытий ложится на стеновые панели. В каркасно-панельных сооружениях несущую функцию выполняют каркасы, а панели стен служат для тепло- и звукоизоляции.

Стеновые панели используют для возведения наружных и внутренних стен. Наружные панели бывают двух видов: однослойные из легкого или ячеистого бетона и слоистые из тяжелого бетона с теплоизолятором. Большое распространение в жилищном строительстве получили однослойные стеновые ЖБИ панели.

С наружной стороны панели стен покрывают декоративным раствором, бетоном, атмосферостойким составом или керамической плиткой. Внутренняя поверхность стеновых ЖБИ панелей выравнивается и подготавливается для покраски или поклейки обоев.

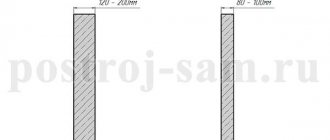

В проемы панелей стен ставят дверные и оконные блоки. Высота стеновых ЖБИ панелей равняется высоте этажа, ширина рассчитана на 1-2 комнаты — 3000-7200 мм, толщина — 200-350 мм. Размеры панелей внутренних стен соответствуют периметру комнаты. Толщина внутренних стеновых панелей— 30—160 мм.

Плюсы и минусы

Стеновые панели из железобетона обладают большим количеством преимуществ. Среди них:

1. Быстрое возведение. При наличии готового строительного проекта, специалисты выполняют сборку здания из ЖБИ быстро и без каких-либо задержек.
2. Строительство с помощью ЖБИ может производиться в любой сезон. Даже зимой нет необходимости в приостановке сооружения постройки из железобетонных изделий.
3. Отсутствие усадки. Панели из железобетона не имеют склонности к усаживанию, т.е. после сборки основной коробки можно сразу переходить к последующим стадиям — внутренней отделке, устройству теплоизоляции и т.д.
4. Отличная шумоизоляция. Наибольших показателей защищенности от шума можно добиться, если выбрать специальные панели со встроенным утеплителем.
5. Возможность соорудить теплое здание. Качественные ЖБ изделия обладают высокой сопротивляемостью теплоотдачи.
6. Отсутствие ограничений в плане фасадной отделки. Для этой цели можно применять любые решения, включая облицовку декоративной штукатуркой и сайдингом.
7. Высокий уровень пожарной безопасности. Изделия из железобетона, которые соответствуют ГОСТу, не подвержены горению.
8. Доступная цена. Эксперты отмечают, что стоимость железобетонного здания получается на 1/3 меньше, чем постройки, сооруженной из кирпича.

Кроме того, внутренние поверхности ЖБ панелей не нуждаются в предварительной обработке, т.к. они изначально являются ровными. Их следует отделывать уже после возведения здания, во время внутренней отделки жилища.

Однако у этого материала есть и недостатки. Основные из них:

• для монтажа требуется применение спецтехники;
• большая масса;
• ровные формы стеновых блоков могут создавать проблемы с воплощением сложных архитектурных композиций;
• повышенные требования к основанию фундамента;
• возможные проблемы с заменой поврежденных фрагментов;
• шумо- и теплоизоляция хуже, чем в зданиях, построенных из классического кирпича.

Какие бывают виды монтажа стеновых ЖБИ панелей

Не смотря на быстрое развитие монолитного строительства, железобетонные изделия по-прежнему пользуются большим спросом на строительном рынке благодаря высоким эксплуатационным характеристикам. Монтаж стеновых панелей осуществляется различными способами, выбор которых определяется принципом сборки, видом оснастки и приспособлений, конструктивными особенностями сопряжения стеновых и перегородочных панелей. Монтаж стеновых ЖБИ панелей выполняют вертикальным способом с заделкой швов. Внутренние отделочные работы и установку технических коммуникаций проводят с учетом высокой прочности бетона и наличия армирующего устройства стеновых панелей.

Свободный монтаж

Свободный монтаж — установка панелей по рискам на перекрытиях. С помощью подкосов и угловых струбцинов, обеспечивается устойчивое положение и временное крепление отдельных панелей.

Фиксированный монтаж

Фиксированный монтаж (ограниченно-свободный) – установка с применением группового оснащения. Сначала выверяют базовые панели (поперечную и продольную) и жестко скрепляют их между собой постоянным соединением. После чего монтируют следующие поперечные панели. Элементы стен сразу ставят в вертикальное положение.

Замковой монтаж

Самофиксация – это способ монтажа с помощью замковых фиксаторов. Замковой метод подходит для панелей с фиксирующими деталями. В нижней части панели скрепляются фиксаторами штыревого типа, а в верхней части – замковыми фиксаторами.

Способ монтажа «на весу»

Наружные и внутренние панели стен устанавливают, затем стропуют в двух-четырех местах, в зависимости от величины конструкции с помощью гибких строп и различных траверс.

До установки несущих стеновых панелей определяют и фиксируют на этаже отметки нижнего края стеновых панелей (монтажный горизонт) и расстилают пластичный раствор цемента.

Монтаж наружных стеновых панелей начинают с отдаленной от крана панели, после чего устанавливают внутренние стены, а затем и панели наружной ближней к крану стены.

После установки на место стеновую панель выверяют свободным способом по нижнему основанию или фиксаторами (замковой способ). Далее выверяют вертикальное положение стеновой панели по внешней стороне.

Выверяют и подготавливают комплексное (групповое) оснащение для установки панелей и временное крепление. Затем монтируют внутренние панели. После монтажа базовых панелей ставят следующие рядовые панели. Они полностью фиксируются после установки смежных и примыкающих панелей продольных стен. Перед установкой следующей внутренней стеновой панели на ее месте расстилают бетонный раствор. После выверки панели, раствор бетона уплотняют с двух сторон.

Навесные панели многоэтажных домов устанавливают после сооружения несущих конструкций. Предварительно определяют положение сборных элементов согласно проекту.

Крупные панели ставят и совмещают в поперечном направлении. Стеновые панели выверяют по высоте. Сначала закрепляют торцевую часть панели по высоте, затем фиксируют нижний край панели и после этого контролируют вертикальное положение панели.

Наружные стеновые панели одноэтажных домов устанавливают на всю высоту здания. Самонесущие стеновые панели ставят внизу на фундаментные балки на слой раствора. Во всех последующих рядах панели монтируют одна на другую на слой бетонного раствора.

Типовые размеры

Панели из железобетона могут обладать различной конфигурацией и габаритами. Подбирать характеристики материала нужно еще на этапе проектирования постройки. На данной стадии необходимо рассчитать размеры всех имеющихся элементов, а также число и размер проемов. Типовые размеры подобных конструкций установлены ГОСТом. Согласно ему, толщина панелей должна лежать в диапазоне от 20 до 50 см. Стандартные размеры ЖБ плит — 12×1,8 м и 6×1,2 м.

Для объектов производственного назначения берутся панели длиной 12 и 6,9 м. Для стенок с проемами применяются изделия, длина которых варьируется в пределах 1,5-3 м, а для дверных проемов подходят панели длиной от 1,48 до 2,98 м.

Маркировка

Согласно ГОСТу, производители на ребра фрагмента ЖБ плиты должны наносить сведения об основных характеристиках своей продукции. При этом все надписи наносятся специальным несмываемым красителем. Так, сведения на ЖБ плитах представлены в форме специальной маркировки из 3 цифр и букв, которые отделены дефисом.

Первый символ обозначения указывает на методику изготовления (4-6 — составная, 1-3 — монолитная). Следующий символ указывает на разновидность плиты (Н — наружная, В — внутренняя). После этого следует обозначение места использования (Ч — чердаки, Ц — цоколь, С — стены). Кроме того, маркировка содержит в себе сведения о размерах. Ширина панели выражается в сантиметрах, а длина изделия — в дециметрах.

Маркировка стеновых панелей

Марка стеновых ЖБИ панелей имеет буквенно-цифровое обозначение с дефисами.

• Первый фрагмент символов обозначает тип панели и габариты: длина, высота (дм), толщина (см).
• Второй фрагмент указывает класс (марку) и вид бетона: Т — тяжелый бетон, Л — легкий бетон, Я — автоклавный ячеистый бетон.
• Третий фрагмент маркировки содержит дополнительные сведения о характеристиках ЖБИ панелей: С — сейсмоустойчивость более 7 баллов, М – морозостойкость ниже -40°С. Показатели проницаемости: Н – нормальная, П — пониженная, О — особо низкая. В данную часть маркировки входят обозначения конструктивных особенностей стеновых панелей: форма; конфигурация торцевых зон, наличие, вид и местонахождение проемов; наличие и форма штрабы в части примыкания смежных конструкций, вид и расположение арматурных выпусков и закладных изделий, наличие арматуры для уменьшения нагрузки из-за неравномерной деформации основания (просадочный, набухающий, мерзлый, заторфованный, насыпной грунт).

Пример: ПС 240-300-14

• ПС –панель стеновая;
• 240 – длина;
• 300 – высота;
• 14 — ширина.

Методы производства

ЖБ изделия производятся на предприятиях строительной отрасли. При этом применяются различные типы бетона и разные технологии армирования. Бетон бывает особо легким, легким, тяжелым и особо тяжелым. Армирование бывает стандартным и изначально напряженным.

Для производства стеновых ЖБ панелей используются такие методики:

• стендовая — крупные элементы помещаются в неподвижные формы, после чего происходит формирование с использованием агрегатов;
• поточно-агрегатная — в ходе непрерывной влаго- и теплообработки элементы переносятся по цехам с учетом технологии изготовления;
• кассетная — используются неподвижные формы, но после обработки конструкции извлекаются с использованием спецподъемников;
• вибропрокатная — весь производственный процесс протекает на специальном вибропрокатном конвейере.

Цена и качество стеновых панелей

Прочность и долговечность стеновых ЖБИ панелей зависит от качества исходных материалов, соблюдения технологических правил и расчетов. Марка бетона для изготовления панелей подбирается соответственно техническим требованиям. Для наружного слоя используется 3 вида покрытия: по свежему бетону, по затвердевшему бетону и отделка плиткой.

Железобетонная продукция должна соответствовать документам ГОСТ и СНиП. В целях пожаробезопасности учитывается предел огнестойкости и распространения пламени по стене. Обязательно наличие гарантии качества на все виды выпускаемой продукции и оказываемых услуг.

Габариты и форма стеновых ЖБИ панелей, количество и величина проемов, толщина и устройство слоев определяются согласно проектной документации заказчика. Как правило, производители железобетонных изделий размещают на своих сайтах прайсы и калькуляторы, с помощью которых можно рассчитать стоимость стеновых панелей с учетом их габаритов, строения функциональной принадлежности. Следует также поинтересоваться стоимостью перевозки ЖБИ и погрузочно-разгрузочных работ.

Крупнопанельные технологии по-прежнему являются перспективным направлением в строительстве. Применение новых материалов, составов и конструктивных решений при производстве стеновых ЖБИ панелей позволяет оптимизировать строительный процесс и в конечном итоге сделать жилье более доступным, комфортным и безопасным.

Правила транспортирования

Панели из железобетона обладают большими габаритами, поэтому для их перевозки в Москве и других городах применяется специальный транспорт — панелевозы.

Разгрузка железобетонных конструкций осуществляется с помощью строительного подъемного крана. В ходе транспортировки есть риск несущественных повреждений изделий.

Чтобы избежать проблем, необходимо придерживаться следующих правил:

1. Железобетонные изделия укладываются в автомобильный кузов штабелями. При этом воспрещается штабелировать более 4 конструктивных элементов вместе.
2. Установочные гайки находятся в верхней части. Это нужно для того, чтобы подъемный кран смог зацепить железобетонные плиты, не влияя на их положение.
3. Между отдельными плитами помещают брусья из древесины.
4. Чтобы предотвратить перемещение железобетонных изделий во время транспортировки, сверху на них укладывают массивные блоки из бетона.

Если соблюдать эти правила, то можно быстро перевезти ЖБ конструкции на место строительных работ с минимальным количеством брака.

Как осуществляется транспортировка и хранение железобетонных изделий

Транспортировку ЖБИ обычно выполняют на грузовых машинах. Крупногабаритные ЖБИ перевозят на специальных транспортных средствах. Стеновые панели доставляют на панелевозах. Разгружают ЖБИ с помощью крана. Складирование ЖБИ выполняется согласно требованиям ГОСТ и ТУ. Железобетонные изделия складывают в штабели монтажными петлями вверх. Их положение должно соответствовать условиям установки при строительных работах. Во время перевозки и при складировании возможны повреждения ЖБИ.

Поэтому важно соблюдать правила хранения ЖБИ, даже если строительство планируется в ближайшие дни. Участок для складирования должен иметь ровную поверхность. Следует исключить контакт ЖБИ с землей. Если нет навеса, пользуются укрывным материалом. Между плитами перекрытий прокладывают деревянные бруски для снижения напряжения.

Складирование и хранение

При длительном хранении изделий из железобетона необходимо уделить особое внимание помещению. В частности, поверхность, на которой будут лежать плиты, обязательно должна быть ровной. Сверху и снизу стройматериалов нужно уложить укрывное полотно. Воспрещается хранить железобетонные конструкции на земле и без подходящего навеса.

Между уложенными панелями нужно расположить дощечки из дерева. При отсутствии возможности поместить бетонные стеновые плиты в помещение, их нужно постараться изолировать от агрессивных внешних воздействий и влаги. Вода оказывает отрицательное влияние на несущие свойства бетона. Кроме того, она ухудшает его прочность.

Чтобы избежать проблем, бетонные плиты нужно укрыть стальными листами, полотнами шифера, полиэтиленовой пленкой или рубероидом.

Кроме того, если ЖБИ будут храниться на открытой местности, перед их складированием необходимо принять такие подготовительные меры:

1. Для начала нужно осмотреть зону складирования. Лучше отдавать предпочтение ровному месту с несущественным уклоном. Изделия штабелируют. При этом нужно учитывать возможность проезда спецтехники и транспорта. Укладывать железобетонные плиты лучше так, чтобы можно было без труда рассмотреть их маркировку.
2. Площадку для складирования нужно тщательно подготовить. Для этого ее поверхность следует выровнять с помощью подручных инструментов или бульдозера.
3. Чтобы строительный материал не имел контакта с грунтом, его нужно помещать на заготовленные бруски.

Панели из железобетона пользуются большой популярностью, т.к. они долговечны и прочны. Применение таких изделий обеспечивает надежное и оперативное массовое строительство, которое не зависит от времени года. Но основная часть указанных характеристик зависит от качества компонентов состава и соблюдения технологии на каждой стадии производства.

Классификация стеновых ЖБИ панелей

Существуют различные классификации стеновых ЖБИ панелей в зависимости от принципа, взятого за основу: типовые признаки, функциональное назначение в здании, состав и строение.

По конструкции

Панели разделяются на сплошные и составные. Число слоев варьирует от одного — однослойные панели, до нескольких — трех или двухслойные панели. Слоистые стеновые панели бывают монолитными или с воздушными прослойками.

• Однослойные стеновые панели производят из однородных материалов с низкой теплопроводностью. Толщина наружной стороны равняется 20-40 мм. Внутренняя сторона панели покрывается декоративной отделкой.
• Двухслойные панели имеют сплошное строение и состоят из несущего и теплоизоляционного слоев. Как правило несущий слой сделан из плотного армированного бетона и при монтаже является внутренней стороной. Одновременно он осуществляет пароизоляционную функцию. Второй слой, теплозащитный, располагается снаружи и покрывается цементным раствором.
• Трехслойные стеновые панели собраны из двух железобетонных плит с утеплителем между ними. Соединяются железобетонные слои сварными арматурными каркасами.

По несущей способности

1. Несущие.
2. Навесные.
3. Самонесущие.

По целевому использованию

Стеновые панели применяются для монтажа многоэтажных зданий, цокольных этажей, подполья для коммуникационных систем, чердачных помещений.
