ВИДЫ И КЛАССИФИКАЦИИ БУРОНАБИВНЫХ СВАЙ


Для прочного и функционального фундамента часто используются буронабивные сваи. Это вид свайных оснований, когда бетон заливается в сделанную в грунте скважину, в которой размещен армирующий каркас. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба. Эта технология подходит для строительства загородных домов, промышленных объектов. Ее используют для работ в городской черте, где окружающим зданиям противопоказана вибрация.

Классификация и конструкция буронабивных свай

Буронабивные сваи — железобетонные конструкции, скважина под монтаж которых формируется посредством бурения. Типичная конструкция буронабивной опоры состоит из двух элементов — бетонного тела и арматурного каркаса. Для армирования свай применяются готовые арматурные каркасы заводского производства. Тип каркаса — продольно-поперечный, он состоит из вертикальных арматурных прутьев, которые соединяются горизонтальными перемычками. Для создания продольного контура используется рифленая арматура, произведенная по горячекатаному методу (класс А1-А3). Диаметр прутьев подбирается исходя из размеров сваи, он может варьироваться в пределах 12-20 мм.

Рис: Армокаркас для бурнонабивных свай

Фиксирующие поперечные перемычки выполняются из гладкой арматуры (диаметр 8-15 мм). Соединение каркаса выполняется электродуговой сваркой. После стыковки каркас, с целью предотвращения коррозии, покрывается защитной грунтовкой.

Важно: бетонное тело буронабивной сваи создается из смеси марки М200-М300, соответствующей классу прочности В25. Нормативная морозостойкость используемого бетона — 200 циклов, класс водонепроницаемости — 6.

Согласно особенностям конструкции выделяют два вида буронабивных свай:

  • Цилиндрические;
  • С уширением опорной подошвы.

Цилиндрические сваи имеют одинаковое сечение по всей длине ствола, тогда в уширенных сваях нижняя часть ствола обладает увеличенным диаметром. За счет увеличенной площади опирания такие опоры получают повышенную устойчивость в грунте и большую грузонесущую способность.

Рис: Схема монтажа буронабивных свай с уширением

Уширение может формироваться двумя методами — посредством использования специальных буровых колонн с откидными резцами либо камуфлетным методом, при реализации которого на дне скважины размещается взрывчатое веществом и производится его последующая детонация.

Достоинства и недостатки столбчатого фундамента

Разметка участка

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной где-то 2,4 м (1,65м в земле 0,3м над землей 0,3 для связи с ростверком 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте, где будет происходить ее армирование (3-5 см от низа уширения).

В нашем случае длина загиба где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

Буронабивные сваи: как это делается

В районах с плотной застройкой или при опасности сдвига грунтов (во время забивки свай обычным методом) часто используют буронабивной способ устройства свай. Для этого производят следующие виды работ:

  • проектирование свайного фундамента на основе инженерных расчетов планируемой нагрузки и исследований грунта на участке
  • определение на местности точек бурения согласно проекту

  • бурение скважины и установка обсадной трубы
  • установка арматурного каркаса
  • заливка и трамбовка бетонной смеси
  • последовательное удаление обсадной трубы.

Рис.: Армирование буронабивного фундамента

Технологии устройства буронабивных свай

В зависимости от технологии обустройства, все буронабивные сваи классифицируются на три вида:

  • Опоры, сформированные без оболочки;
  • Опоры с извлекаемой и постоянной оболочкой

В качестве оболочки применяются обсадные трубы — цилиндрические стальные конструкции, стыкующиеся между собой посредством резьбового либо анкерного соединения. Бурение скважин под сваи без оболочки не сопровождается их использованием, что возможно лишь в условиях устойчивых (не склонных к обвалам грунтов) с минимальным уровнем грунтовых вод.
Важно: при необходимости в процессе бурения без обсадных труб может использоваться бентонитовый раствор, который подается в разрабатываемую скважину, вымывает из нее грунтовые массы и оседает на стенках полости, формируя корку, препятствующую осыпаниям почвы.

Рис: Обсадные трубы для бурения под сваи
Технология создания буронабивных свай с извлекаемой оболочкой реализуется при работе в проблемных, насыщенных влагой грунтах. Обсадная труба, в данном случае, предотвращает обрушение стенок скважины и изолирует полость от грунтовых вод. Демонтаж обсадки происходит после заполнения скважины бетоном. Создание свай с постоянной оболочкой практикуется при работе в глинистых грунтах, песках и супесях с высоким уровнем грунтовых вод, которые могут разрушить тело сваи на стадии отвердевания бетонного раствора.

Сведения об устройстве буронабивной сваи

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Под сваей чаще понимают какой-то жёсткий длинный объект, вколачиваемый вертикально в землю на определенную глубину, до достижения твердых несущих слоев грунта. С таким расчетом, чтобы свая была способна стать надежной опорой для дальнейшего строительства.

Свайные технологии использовались испокон веков во многих уголках Земли – там, где возведение жилья проводилось на неустойчивых, склонных к сезонным подвижкам, заболоченных, периодически заливаемых или даже постоянно находящихся под слоем воды участках.


Казалось бы, что общего между туземным поселком в Микронезии и столицей Голландии, Амстердамом? И тот и другой населенный пункт возведен на сваях!

Прекрасно зарекомендовали себя свайные технологии и в области индивидуального строительства. И, надо сказать, применяют такие опоры и на стабильных грунтах – они отлично подходят в качестве основы для возведения ограждений, навесов, лёгких подсобных построек. А на проблемных участках – становятся чуть ли не единственной альтернативой и для жилого дома. Очень выгоден бывает свайный фундамент при строительстве бани – с ним намного проще организовать систему отвода воды.

Но забивка сваи на глубину — очень непростая задача, если речь идет об индивидуальном загородном строительстве. Приходится использовать какие-то сложные специальные приспособления и вызывать спецтехнику – в любом случае это немалые физические и материальные затраты. Причем — даже еще без учета материала самой сваи.

Другой вариант – винтовые сваи, которые, в принципе, можно установить и самостоятельно. Но и здесь – не все так просто, как может показаться на первый взгляд.

Важная информация о свайно-винтовых фундаментах.

Про эту технологию много говорят и пишут, ее активно рекламируют, и создаётся впечатление, что она – проста и понятна, способна выручить в любой ситуации. Так ли все безоблачно? Разбору достоинств и недостатков свайно-винтового фундамента посвящена отдельная публикация нашего портала.

На сваю, оказывается, можно и не заколачивать, а, так сказать, «формировать» непосредственно по месту. Для этого в грунте бурится скважина требуемой глубины, в которую впоследствии будет заливаться бетон. Опалубка при этом может быть простейшей – очень часто используется обычный недорогой рубероид, свернутый «тубусом». Стенки скважины не дадут этому «тубусу» разойтись, а сам рубероид прекрасно предотвратит уход воды в грунт из залитого бетона, то есть обеспечит его нормальное созревание.

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Нередко в скважину опускают обсадную трубу, в качестве которой в настоящее время в индивидуальном строительстве чаще применяют или асбестоцементную, или пластиковую. Металлическую тоже можно, конечно, но это выглядит излишне дорогим «удовольствием». Обсадная труба становится несъёмной опалубкой для заливки бетона, а если речь идет об асбестоцементной или металлической – то еще и каким-никаким усилением будущей сваи.

Впрочем, даже просто набитая бетоном свая с простейшей гибкой опалубкой (рубероидом), если все сделано правильно, становится вполне надежной опорой. И, кстати, далеко не только в тех случаях, когда речь идет о фундаментах или основаниях для возведения сравнительно лёгких сооружений – ограждений, навесов, хозпостроек и т.п. То есть на этом вполне можно неплохо сэкономить.


Свая, залитая в опалубке из рубероида. По достижении полной готовности она вряд ли в чем-то уступит залитой в ластиковой или асбоцементной трубе, а обходится дешевле.

Интересно, что и особо мощного армирования такая свая тоже не требует. После того как свая будет нагружена, вертикальное ее армирование будет предохранять только от воздействия на срез, а оно не является сильно выраженным. Так что можно ограничиться даже и двумя прутками арматуры диаметром, например 10 или 12 мм. На многочисленных фотографиях чаще встречаются варианты с тремя или даже четырьмя прутками, но это делается, скорее, для того чтобы придать заводимому в скважину армирующему каркасу некоторую стабильную форму и пространственную жесткость.

Если исходить из норматива армирования вертикальных конструкций, устанавливающего, что суммарная площадь поперечного сечения прутьев должна быть не менее 0,25 % площади сечения железобетонной конструкции, то получаются очень даже «скромные» значения:

Диаметр сваи. ммПлощадь поперечного сечения сваи. мм²Норма площади поперечного сечения армирования. мм²Количество прутов 6 мм (сечение — 28,26 мм²)Количество прутов 8 мм (сечение — 50,24 мм²)Количество прутов 10 мм (сечение — 78,5мм²)Количество прутов 12 мм (сечение — 113,04 мм²)
703846.59.616250.3480.190.1220.08
80502412.560.440.250.160.11
906358.515.896250.560.310.200.14
100785019.6250.690.390.250.17
1109498.523.746250.840.470.300.21
1201130428.2610.560.360.25
13013266.533.166251.170.660.420.29
1401538638.4651.360.760.490.34
15017662.544.156251.560.880.560.39
1602009650.241.7710.640.44
17022686.556.716252.001.120.720.50
1802543463.5852.251.260.810.56
19028338.570.846252.501.410.900.62
2003140078.52.771.5610.69
21034618.586.546253.061.721.100.76
2203799494.9853.361.891.210.84
23041526.5103.816253.672.061.320.91
24045216113.0442.251.441
25049062.5122.656254.342.441.561.085
26053066132.6654.692.641.691.17
27057226.5143.066255.062.841.821.26
28061544153.865.443.061.961.36
29066018.5165.046255.843.282.101.46
30070650176.6256.253.512.251.56

Обратите внимание – даже при использовании самой тонкой арматуры диаметром 6 мм необходимость применения второго прута возникает по нормативам только при диаметре сваи 120 мм, а трех – при свыше 170 мм. При арматуре 8 мм к двум прутьям приходится прибегать только при диаметрах свыше 160 мм, и в диапазоне свай диаметров до 200 мм – это максимум. «Десятки» до 200 мм достаточно одной, не говоря уже об арматуре 12 мм и выше – ее не стали приводить в таблице — уже и так все ясно. Повторимся – применение трех или четырех прутьев при диаметрах свай до 200 мм включительно оправдано исключительно с позиций придания армирующей конструкции некоторой пространственной жесткости – так ее проще опустить в скважину и обеспечить временную стабильность – до заливки бетона. Но даже если вы будете использовать всего один прут диаметром 10 мм по центру – с точки зрения обеспечения прочности сваи (диаметром 200 мм и менее) и нормы ее армирования — ошибки не будет. Другое дело, что увязывать этот единственный прут с армирующим поясом, например, общей обвязки-ростверка — будет не слишком удобно.


Использование трех или четырех прутов вертикального армирования сваи – можете быть оправдано чисто с технологических позиций (так бывает удобнее для дальнейших операций). А вот с точки зрения обеспечения прочности конструкции – явное излишество.

На неустойчивых грунтах, а также в тех случаях, когда на свайное основание предполагается повышенная нагрузка, рекомендуется использовать буронабивные сваи с расширением в нижней их части. Этот подход имеет особое наименование – технология ТИСЭ. Считается, что сваи, выполненные по подобному методу, можно вообще считать практически универсальными.

В чем заключается эта технология:


Последовательность создания буронабивной сваи ТИСЭ

1 — Вначале на нужную глубину (однозначно – ниже уровне промерзания грунта) бурится обычная скважина требуемого диаметра.

2 — Далее, в ход пускается специальная насадка на бур. Она оснащена управляемой ножом-лопастью, откидывающейся на глубине. При вращении эта лопасть начинает вырезать в нижней части скважины полусферическую полость.

3 — В скважину опускается цилиндрическая опалубка (из рубероида), заводится армирующая конструкция.

4 — Скважина заполняется бетоном (марочной прочности не менее М200). Заполнение сопровождается максимально возможным уплотнением раствора.

5 — После созревания залитого бетона получается свая с отменными несущими способностями – за счет расширенной подошвы. Кроме того, уширение внизу наверняка не позволит силам морозного вспучивания «выдернуть» сваю вверх.

Кстати, подобную «красоту» вполне можно делать самостоятельно, без привлечения мастеров и спецтехники со стороны. Для этого используются специальные ручные буры ТИСЭ, работать с которыми должен суметь любой физически хорошо развитый человек. Да, это довольно трудоёмкая задача — бурение таких скважин, но зато — и очень весомая экономия средств.


Бур ТИСЭ – позволяет самостоятельно проделывать скважины с полусферическим уширением внизу.

Итак, если стоит задача создать свайную основу под будущее возведение того или иного объекта, потребуется обзавестись буром (обычным или ТИСЭ – как позволяют грунты на участке строительства), бетономешалкой, разметочным и шанцевым инструментом. Ну и, конечно, приобрести необходимое количество материалов — о чем мы сейчас как раз и будем говорить.

Технология устройства буронабивных свай с обсадной трубой

Процесс монтажа буронабивных свай начинается с перебазировки на объект спецтехники. Для обустройства опор привлекается три типа установок:

  • Буровая машина;
  • Стреловой кран;
  • Автобетоносмеситель.

После разметки свайного поля (точек бурения под сваи), буровая машина размещается на месте разработки скважины. Буровая оснастка приводится в рабочее состояние и выполняется проходка полости на глубину, идентичную длине первой секции обсадки. Далее шнек извлекается из скважины, установка фиксирует в несущем узле трубу и размещает ее в полости. Аналогичным образом устанавливается вторая секция обсадки, стыковка секций выполняется посредством резьбового соединения, после чего скважина углубляется до тех пор, пока верхний контур обсадной трубы не сравняется с уровнем грунта и процесс повторяется повторно.

Рис: Бурение с применением обсадной трубы

Важно: в процессе бурения шнековая колонна вращается внутри обсадной трубы. Сама обсадка углубляется за счет выемки грунта из под ее стенок, под воздействием собственного веса и прикладного воздействия вибрационного блока, оказывающего на трубу возвратно-поступательные нагрузки.

После проходки полости на требуемую глубину шнековая колонна изымается из скважины и посредством стрелового крана в полость загружается арматурный каркас. По завершению установки каркаса в устье скважины устанавливается бетонолитная труба, через которую выемка заполняется бетоном. В процессе нагнетания смеси выполняется последовательный демонтаж обсадки скважины.

Рис: Установка арматурного каркаса в скважину

Для повышения прочностных характеристик буронабивной сваи производится уплотнение смеси посредством глубинных электровибраторов, которые удаляют из бетона образовавшиеся в нем полости воздуха. К последующей эксплуатации (обвязке ростверком) опора пригодна спустя 25-30 дней после заливки (данное время необходимо для набора бетоном проектной прочности).

Рис: Заполнение скважины под буронабивную сваю бетоном

Технология устройства буронабивных свай с ростверком

Конфигурация ростверка буронабивных опор выбирается исходя их схемы размещения свай в фундаменте:

  • Обвязка ленточным ростверком применяется при последовательной схеме расположения, которая используется для обустройства фундаментов под малоэтажные здания (опоры размещаются под контуром стен дома);
  • Плитным ростверком обвязываются свайные поля фундаментов многоэтажек, в которых сваи размещены по всему периметру сооружения.

Важно: на этапе формирования буронабивных свай опоры армируются каркасом, длина которого на 30-50 см. превышает длину бетонного тела сваи. Выступы арматуры необходимы для последующего соединения с арматурным каркасом обвязки.

В зависимости от уровня возвышения над грунтом классифицируют 3 вида ростверков:

  • Низкие (опущенные в почву ниже уровня ее промерзания либо так, чтобы верхний контур обвязки находился на одном уровне с грунтом);
  • Повышенные (уложенные на поверхность грунта);
  • Высокие (поднятый над грунтом на высоту 20-30 см) .

Рис: Виды ростверков буронабивных свай

Последовательность монтажа ростверка буронабивных свай следующая:

  • По периметру расположения обвязки обустраивается слой песчано-щебеночной подсыпки толщиной 20-30 см, при необходимости откапыванием понижается уровень грунта;
  • Поверх подсыпки формируется опалубка, сбивающаяся из строганных досок. Опалубка фиксируется посредством боковых распорок;
  • Внутренние стенки опалубки перекрываются гидроизоляционным материалом (клеенкой, рубероидом);
  • Из арматурных стержней собирается армокаркас, который укладывается в опалубку и приваривается к выступам арматуры буронабивных свай;
  • Производится заливка ростверка бетоном. Заполнение опалубки выполняется одномоментно, без пауз. После заливки смесь уплотняется вибрированием.

Рис: Процесс обустройства ростверка буронабивных свай

Важно: по завершению монтажа ростверка выдерживается 30 дневная пауза на набор бетоном прочности, по истечению времени фундамент из буронабивных свай становится пригодным к дальнейшему строительству.

Достоинства и недостатки столбчатого фундамента

Преимущества и недостатки столбчатых фундаментов из буронабивных свайПроектирование столбчатого фундаментаМатериалы для изготовления столбчатого фундамента Инструменты для изготовления столбчатого фундамента

Преимущества

  • Экономичный. Требует меньше материалов, а именно бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
  • Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
  • Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

  • В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
  • Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай: 150 лет.

  1. Рассчитывается общий вес будущего дома.
  2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
  3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:
  • Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
  • Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 – проектирование столбчатого фундамента.

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Предлагаем ознакомиться Можно ли утеплить баню изнутри пеноплексом

Для чего это нужно. По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

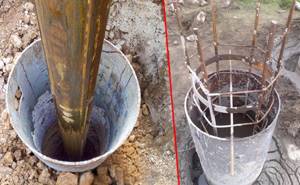

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема. Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение. Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

Предлагаем ознакомиться Как правильно построить крышу бани

После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

8. Подрезаем нашу опалубку по отмеченному уровню.

Технология погружения буронабивных свай

В строительной практике часто прибегают к инъекционному методу обустройства буронабивных свай. Суть метода заключается в использовании полых буровых колон для разработки скважин под сваи, при этом бетонная смесь подается сразу же по завершению их проходки через канал внутри шнека. Данная технология называется CFA-бурение.

Рис: Колонна полых шнеков

Процесс обустройства свай по технологии CFA следующий:

  • Разрабатывается скважина на проектную глубину (при необходимости — под защитой обсадной трубы);
  • Через шнек в скважину нагнетается бетон, выполняется планомерное извлечение колонны по мере заполнения полости;
  • В залитую бетоном скважину с помощью вибропогружателя устанавливается армокаркас.

При реализации данного метода временные затраты на монтаж буронабивных свай значительно сокращаются.

Положительные стороны использования буронабивных свай для каркасного дома

При помощи такого фундамента реализуется возведение щитовых и каркасных домов, деревянных коттеджей, бань, беседок и так далее. Этот вид основания является альтернативой глубоко заглубленного, ленточного фундамента, при этом он может без особых проблем испытать те же нагрузки.

Применение буронабивных свай в фундаменте каркасного дома уменьшит стоимость работ, как минимум в 2 раза, по сравнению с возведением ленточного фундамента.

Сейчас большим спросом пользуется ленточный и свайный тип основания. Однако, буронабивные сваи становятся все более популярными и стремительно вырываются в списки лидеров, что объясняется их положительными качествами:

  • сваи могут похвастаться высокой несущей способностью (одна свая способна выдерживать порядка 22 тонн), что делает фундамент максимально надежным;
  • доступная стоимость, вытекающая как из самой технологий, так и из используемых строительных материалов;
  • для обустройства такого типа фундамента не придется использовать тяжелую технику;
  • универсальная технология, при помощи которой может быть построен даже забор, коттедж или завод;
  • данному фундаменту не страшно воздействие воды, по этой причине строительство может осуществляться недалеко от водоемов;
  • даже если дом строится на неровности или склоне, это никак не отразится на его качестве. Если есть необходимость, уровень первого этажа может быть поднят до высоты в один метр;
  • буронабивные сваи при желании можно скомбинировать с другими технологиями фундамента, а это открывает возможность для решения сложных задач в строительстве;
  • коррозия буронабивным сваям не страшна;
  • эксплуатационный срок такого фундамента как минимум 100 лет;
  • для монтажа качественного основания профессионалам потребуется всего несколько дней;
  • устанавливая сваи, не будет оказано негативное воздействие на близлежащие постройки. Это играет немалую роль, если ведется плотная застройка.

Это важно!

Имеется у такого фундамента и отрицательное качество — он ограничен в использовании. Если конкретно, то он находит применение лишь в малоэтажном строительстве.

Законченные объекты, которыми мы гордимся

г. Москва, мостовая опора

Фотоотчет по установке свай специалистами ООО «ПСК Основания и Фундаменты»

Подробнее

Тверь, Свиноводческий комплекс

Устройство буроинъекционных свай при строительстве свиноводческого комплекса

Подробнее

г. Жуковский, Московская область

Фотоотчет установки шпунтового ограждения при строительстве жилого дома

Подробнее

Фотоотчет установки ограждения котлована при строительстве многоэтажного дома в г. Мытищи

Подробнее

г. Москве, Берсеневская набережная

Фотоотчет монтажа буросекущихся свай при устройстве бетонной форшахты в Москве

Подробнее

г. Москва, Дмитровское шоссе

Фотоотчет устройства буронабивных свай при реконструкции транспортной развязки

Подробнее

Смотреть другие наши проекты

Наш экскаватор Hyundai R330LC c вибропогружателем OMS OVR 80 S на объекте

Вибропогружение труб ООО «ПСК Основания и Фундаменты»

Работы по извлечению труб вибропогружателем специалистами ООО «ПСК Основания и Фундаменты»

Вибропогружение труб ООО «ПСК Основания и Фундаменты»

Вибропогружение труб ООО «ПСК Основания и Фундаменты»

Вибропогружение труб ООО «ПСК Основания и Фундаменты»

Буронабивные сваи: за и против

Если стройплощадка находится в зоне, где применение технологий, вызывающих малейшую вибрацию грунта – без буронабивных свай, как правило, не обойтись.

Однако технология их изготовления, хоть и отработана, но довольно трудоемка и требует точного соблюдения. Уровень профессиональной подготовки и опыт сотрудников, выполняющих эти работы должен быть соответствующий, так как этот процесс, в зависимости от состояния грунтов на участке имеет массу нюансов. Буронабивные сваи, фото:

В слабых, песчаных, пылеватых грунтах, на торфяниках и в некоторых других случаях поверхность буронабивных свай получается неровной. Такая поверхность более подвержена разрушительному воздействию влаги и силам пучения при промерзании почвы, чем гладкая поверхность готовых забивных свай. Смотрите так же:

  1. Как закрыть свайный фундамент
  2. Усиление свайного фундамента

Альтернатива буронабивным сваям – лидерное бурение под сваи

Прекрасной альтернативой изготовлению буронабивных свай является лидерное бурения скважин под сваи. Цена бурения одного погонного метра скважины – от 200 рублей, и зависит от состояния грунта.

Наша техника позволяет, не меняя позиции тут же осуществлять погружение свай в пробуренные скважины. В чем преимущество такого метода?

  • Такое погружения не создает высокого уровня вибрационного воздействия на соседние строения.
  • Позволяет строить надежные свайные фундаменты даже в городской черте в условиях плотной застройки.

  • Обеспечивает точную расчетную забивку свай в сложных грунтах (вечномерзлые грунты, участки с высоким уровнем грунтовых вод, грунты с плывунами и линзами и т. п.).

Кроме того, мы производим лидерное бурение под винтовые сваи и их установку. Обращайтесь, наши специалисты знают и любят свое дело!

Материалы

Несъемная опалубка:

  • Рубашка из рубероида (самый экономичный вариант).
  • Трубы ПВХ (желательно оранжевые для внешней канализации).
  • Асбесто-цементные трубы.
  • Любые другие трубы, которые имеют подходящий диаметр, хорошею геометрия, достаточную прочность и жесткость (трубы дымохода и т.п.)
РубероидПВХ трубыА/Ц трубыТрубы дымохода
  1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
  2. Бетон М150-М400. Цемент песок речной крупный щебень 5-20фр (чем меньше фракция щебня тем лучше).
  3. Несъемная опалубка: рубероид.
  4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
  5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

Предлагаем ознакомиться Какие существуют способы утепления каркасной бани

РубероидБетонАрматураМусорный мешокСкотч
Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
