Плитный фундамент, порядок выполнения работ

valera (эксперт Builderclub)
Посмотрел специалист эту трубу (ту что петрович), нельзя ее применять. Это просто кожух защитный, а не труба. Нужна просто канализационная труба 110 диаметра. Вам ее нужно будет утеплить, обязательно. Теплоизоляция такой трубы может делаться материалами типа ЭППС, или вспененный полиуретан. Они могут быть в «скорлупах», по форме трубы. Можно просто «обкладывать» трубу песком и по контуру, например, ЭППС (листовой). Но скорлупы, конечно, лучше. В личку пример отправлю.

Проход труб через трубу выполняется так. Закладывается что-то большего диаметра, перед заливкой. Я пишу «что-то», потому как это может быть, все, что удобно. Труба большего диаметра, или, например, ведро без дна. Этот проход нужно расположить между стержнями арматуры.

Любой владелец частного дома или дачного участка мечтает о том, чтобы создать себе максимально комфортные условия для проживания. Но, комфорт невозможно представить без таких удобств как душ, туалет, ванна — как и само здание невозможно представить без окна.

Выведенная из земли канализационная труба

С такой целью в монолитном доме необходимо провести систему канализации. Хорошо, если удалось провести канализацию в плите при заливке фундамента, и соответственно построить монолитный дом одновременно, но если такой возможности не было, то придется осуществлять прокладку труб и кабеля под фундаментом.

Это обязательный процесс, ведь по-другому прокладка под канализацию и все необходимые коммуникации под фундаментом или в плите вам не удастся. Именно об этом сейчас и пойдет речь в данной статье.

Что такое плитный фундамент

Плитный фундамент представляет собой монолитную армированную плиту неглубокого заложения, которая чаще всего используется в местах, где грунт пучинистый или склонен к усадке. Достаточно часто плитный фундамент встречается на особо влажных участках, где уровень грунтовых вод находится практически у поверхности.

Такой фундамент создает своего рода плот, предохраняя помещение негативных атмосферных явлений и предотвращая проникновение влаги в помещение. Само основание очень схоже с УШП, за исключением утепления пола, которое в плитном фундаменте не используется.

Данный тип используется:

  • на участках, где грунт обладает низкой способностью к удерживанию сооружения, а вес планируемого здания достаточно большой;
  • в местах, где возможна неравномерная усадка строения;
  • на участках, где присутствуют напорные грунтовые воды.

Плюсы и минусы плитного фундамента, сравнение с УШП

Плитный фундамент и УШП приблизительно похожи по конструкционному исполнению, но есть и значительные расхождения, в большей мере это касается утеплителя, что укладывается под фундамент, который в обычном плитном фундаменте не используется.

Чтобы определить более подходящий тип основания для вашего дома, нужно рассмотреть плюсы и минусы плитного фундамента, а затем отличия от УШП.

Преимущества плитного фундамента:

  • пониженная стоимость конструкции по сравнению со шведской плитой;
  • простота монтажа;
  • высокие показатели прочности, так как соприкосновение с землей происходит по всей площади;
  • платформа плиты общая по всему дому, поэтому деформация для нее не страшна, так как часть нагрузки будет просто передаваться на больший участок;
  • возможность использовать плиту в качестве чернового покрытия для цокольного этажа;
  • нет необходимости сильно углубляться в грунт, что позволяет сократить затраты на оборудование и работу;

Недостатков значительно меньше, но они тоже имеют место быть:

  • необходимость дополнительного утепления пола после строительства для комфортного микроклимата в помещении;
  • повышенные расходы на бетон и арматуру по сравнению с традиционными видами фундаментов;
  • необходимость использование техники для заливки большого объема бетона;
  • финансовая невыгодность использования плитного фундамента на участках с уклоном из-за значительного расхода бетона.

Как видно, отличие плитного фундамента от УШП заключается только в отсутствии слоя утеплителя под основанием, а также в необходимости дополнительного утепления пола такого фундамента. Данный вид фундамента хорошо подойдет для сезонных построек, а также бань, но для домов с постоянным проживанием такой фундамент стал достаточно устаревшим.

Этапы строительства фундамента

Для начала необходимо разметить площадку, на которой будет находиться будущее строение. Учтите, что опалубка займет какое то место, для того чтобы было удобнее работать с ней прибавьте по бокам котлована примерно по метру.

Для того чтобы давление на плиту было в дальнейшем равномерным площадка выравнивается. На дне котлована не должно быть бугров и перепадов. дренажная система должна быть сделана сразу. Для этого можно выкопать поперечные траншеи для отвода воды. На их дно кладут геотекстиль. Затем требуется положить пластиковые трубы с заранее проделанными отверстиями. Все это засыпается мелким щебнем и сверху опять покрывается геотекстилем.

Подложка под фундамент

Глубина заложения плитного фундамента

Как правило, толщина монолитной плиты фундамента составляет 35-50 см, это зависит от типа грунта и веса здания. Более точно определить этот параметр можно на основании расчетов. Чтобы узнать оптимальную глубину заложения фундаментной плиты, нужно выполнить расчет:

  1. Определяем тип грунта;
  2. По справочнику находим оптимальное удельное давление на данный грунт;
  3. Далее просчитывается вес дома. Здесь нужно учесть все: стены, вес самой плиты, чердачное перекрытие, крыша и возможное давление на нее от снега, балкон, мансарду и все, что создает нагрузку на грунт;
  4. Определяем нагрузку на поверхность. Для примера предположим, что у нас двухэтажный дом с весом в 100 т и площадью 54 м2. 100 000/54 = 0,19 кг/см2. Например, у песка показатель 0,25 кг/см2. Таким образом разница 0,06 кг/см2. Теперь нужно умножить на площадь 54 м2, так получится 32 т – это необходимая масса фундамента;
  5. Далее, учитывая плотность, рассчитываем объем бетона 32 000 / 2500 = 12,8 м3;
  6. Остается получить толщину фундамента 12,8/54 = 0,24 м.

Таким образом, толщина плиты в пределах 30 сантиметров будет оптимальной для данного дома. При этом глубина заложения такого фундамента должна быть такой, чтобы под плитой не было плодородных слоев грунта – все они снимаются на этапе подготовки поверхности, а после заливки бетона выполняется обратная засыпка фундамента.

Подготовка к прокладке канализации

Перед непосредственной укладкой труб канализации проводят ряд подготовительных мероприятий:

  • Выбирают трубные изделия и фитинги. Трубы для канализации могут быть выполнены из пластика, металлопластика, стали и оцинковки. Стоимость каждого вида изделий имеет существенные отличия, установка труб также проводится по-разному. Большой популярностью пользуются полимерные изделия, так как отличаются легкостью, долговечностью и практичностью. Они практически не деформируются и не разрушаются. Выбирая канализационные трубы, следует обратить внимание на цвет материала, из которого они изготовлены. Трубы для обустройства канализации внутри помещения имеют серую окраску. Наружная канализация, от дома до септика или накопителя, выполняется из трубных изделий коричневого или рыжего цвета.
  • Рассчитывают оптимальную величину диаметрального сечения трубы. При этом во внимание принимается максимальный объем проходимой жидкости. В большинстве случаев бывает достаточно использовать трубу диаметром 32 мм. Однако в больших частных домах прокладку грамотной канализации под фундаментом лучше выполнять посредством труб, имеющих диаметр 100 мм.
  • Определяют оптимальный уклон проводимых труб.

Опытные мастера утверждают, что для движения канализационных стоков под действием гравитационных сил необходимо каждый метр укладываемых труб опускать на 2 см.

Пошаговая инструкция по устройству плитного фундамента

Подготовка поверхности

Первый делом нужно выполнить разметку по периметру площади и снять плодородный слой грунта. После проведения земельных работ застилается геотекстильный настил. Далее стоит засыпать площадь щебнем и песком для формирования подушки. Песок утрамбовывается слоями по 10 см. Затем укладываются коммуникации. Прокладка коммуникаций в плитном фундаменте схожа с такой же операцией в утепленной шведской плите. Трубы лучше прокладывать в специальных гильзах, которые позволяют проводить ремонт и замену коммуникаций. Некоторые строители дублируют канализационные трубы в плите, чтобы в случае выхода из строя одной трубы пользоваться другой.

Формирование основания

Далее выполняется стяжка из раствора М100 с толщиной порядка 10 см. Поверх нее укладывается гидроизоляция, швы которой пропаиваются горелкой. Гидроизоляция должна быть несколько больше площади будущего фундамента, чтобы затем завернуть настил вверх.

Армирование плитного фундамента

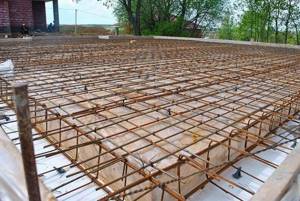

После формирования основания выполняется монтаж арматуры. Как правило, для каркаса плиты нужно вязать двухрядную арматуру из прута толщиной 12-16 мм и размером ячейки порядка 20-30 см. Весь каркас должен быть выше уровня основания не меньше чем на 5 см, для этого под арматуру подкладываются специальные проставки. Это делается для того, чтобы после заливки плиты бетоном, арматура была утоплена внутрь.

Заливка плитного фундамента

После армирования формируется опалубка плитного фундамента. Опалубка такого фундамента является простейшей конструкцией, представляющей собой деревянные щиты, установленные по периметру фундамента. Такая опалубка не потребует больших финансовых вложений по сравнению, например, с опалубкой ленточного фундамента.

После окончания всех подготовительных действий происходит заливка и трамбование бетона. Проще всего для этого использовать миксеры, поскольку такой фундамент требует значительного количества бетона, который должен быть залит одним разом во избежание неровности засыхания и образования трещин.

Вариант изготовления своими руками

Если необходимо обустройство приямка своими руками, то можно прибегнуть к одному из двух вариантов строительства. Главное отличие между ними в выборе основного строительного материала. Речь о приямках:

  • из монолитного бетона;
  • из кирпича или блоков.


Приямок защитит от попадания мусора и животных в дом через окна в цоколе
В выборе между тем или иным вариантом главную роль играют доступность материалов и бюджет строительных работ.

Общее в обоих случаях — это предпочтительная форма их возведения — прямоугольник. Всё рассчитывают так, чтобы верх конструкции несколько возвышался над поверхностью земли (до 30 см), а толщина стен в то же время была около 15 см. Дно находится на стандартном от нижнего окончания рамы углублении.

Монолитный колодец

Для строительства приямка конструкция монолитного колодца — одна из самых удачных. Она прочная и долговечная, если правильно выбрать марку бетона.

Чтобы возвести таки образом конструкцию, понадобится ряд инструментов и материалов:

  • лопата;
  • бетономешалка;
  • рубероид (дозволяется заменять геотекстилем);
  • рейка для трамбовки;
  • цемент;
  • вода;
  • гравий;
  • железная арматура;
  • деревянные доски для опалубки.


Роют котлован и обустраивают внутри него опалубку, для чего используют заготовленные доски. Если обустраивается приямок нетипичной формы, опалубка из них может не подойти, в таком случае берут ДВП или панели ПВХ.

После того как опалубка сделана, кладут армирующий материал. В его качестве применяют металлические прутья или сетку. Основные работы по заливке бетоном начинают со стен. Важно применять только качественный материал хороших марок, иначе придётся довольно скоро всё переделывать.

Заливая раствор в бетон, его постоянно трамбуют. Для этого используется рейка. Когда заливка стен заканчивается, их оставляют высыхать, что в зависимости от условий может занять до нескольких недель. Высохший бетон с гидроизоляционными целями обрабатывают битумной мастикой.

Дно обустраивают сразу после высыхания стен. Важно не переборщить с толщиной бетонного слоя — он не должен быть больше 15 сантиметров.

Между стенами дома и приямком зачастую остаётся пустое пространство шва. Заполняют его геотекстилем или рубероидом. Это служит для гидроизоляции.

Кирпичная или блочная конструкция

Перечень необходимых для обустройства этого типа приямка инструментов и материалов в большей части совпадает с тем, что используют для монолитного колодца. Главное отличие в количестве — необходимо меньше гравия, песка, цемента. Появляется и новый материал — кирпич или блоки. Первый зачастую дороже второго. Исчезает необходимость в опалубке.

Как и в предыдущем случае, начинают с устройства котлована. Необходимо учесть толщину блоков, которые применяют в строительстве. Стены котлована выкладывают материалом снизу доверху так, чтобы образовался выступ на землёй. Скрепляют кирпич или блоки раствором из цемента.

Дно ямы обустраивают с помощью бетона, который можно заливать сразу после окончания работ по возведению стен.

Главный недостаток этого метода в относительной дороговизне материалов и необходимости обладать навыками каменщика. В то же время, он отличается особой привлекательностью для домовладельцев, предпочитающих уютный классический стиль.

Особенности «пирога» плитного фундамента

Фундаментное основание плитного типа не требует заглубления – его способность «плавать» и противостоять силам морозного пучения в полной мере проявляется именно при поверхностном заложении.

Базовый вариант пирога фундамента представлен на иллюстрации:

Пласты фундамента снизу вверх:

  1. Уплотненный грунт – дно подготовленного котлована.
  2. Подушка – выполняется из песка или смеси песка с гравием, щебня. Засыпается послойно, разравнивается и трамбуется. Подушка гасит колебания грунта, снижает интенсивность воздействия нагрузок снизу на фундаментное основание.
  3. Геотекстиль. Полотно дорнита уберегает подушку от заиливания, армирует ее. Геотекстиль дополнительно может укладываться на дне котлована, между слоями песка и щебня для увеличения прочности пирога.
  4. Подбетонка. Тонкий выравнивающий слой бетона поверх подушки помогает качественно гидроизолировать фундамент и правильно установить армирующий каркас.
  5. Гидроизоляция. Водонепроницаемый материал уберегает фундаментную плиту из железобетона от проникновения влаги из грунта. Гидроизоляция монолитной плиты фундамента традиционно выполняется из двух и более слоев рулонного битумного материала.
  6. Бетонная плита. Собственно, сам фундамент, толщина которого зависит от величины нагрузок на основание.
  7. Арматурный каркас. Армирование увеличивает прочность монолитной конструкции, принимает на себя нагрузки на растяжение-сжатие, препятствуя растрескиванию бетона.

Технология

Существует два способа создания плиты фундамента- монолитный и сборный. Если плита будет монолитной сначала монтируется опалубка, затем собирается арматурный каркас, а после единожды заливается бетон под всю конструкцию. В случае сборного фундамента он монтируется из готовых железобетонных плит швы между ними заливаются бетоном. Такая конструкция не требует опалубки и монтажа арматурного каркаса, однако имеет свои недостатки. Нельзя добиться нужной толщены фундамента так как плиты, изготовленные на заводе, имеют определенную толщину. По сути фундамент не будет монолитным, что делает его менее прочным. Требуется кран для укладки плит. Из -за неровностей грунта плиты не получится положить ровно, придется выравнивать их, что сделать в ручную практически невозможно.

Разновидности плитного фундамента


Существует несколько вариантов исполнения плиты для фундамента. Чаще всего это монолитная плита, толщина которой одинакова по всей площади. К преимуществам такого основания можно отнести простоту монтажа, недостатком является близкое расположение верхнего края к поверхности грунта – в этом случае основание стен может быть подвержено воздействию влаги, что вредит строительным конструкциям.
Чтобы край плиты располагался выше над поверхностью грунта не стоит увеличивать ее толщину – это существенно отразится на стоимости фундаментного основания. Более практичным вариантом станет обустройство плиты с ребрами жесткости.

Фундамент монолитная плита с ребрами вверх


Монолитная конструкция представляет собой плоское основание с выступающими над поверхностью усиливающими ребрами жесткости – выглядят это как ленточный фундамент поверх плиты. Ребра располагают по периметру и под будущими несущими стенами внутри, если это предусмотрено проектом.
Фундаментная плита с ребрами жесткости вверх позволяет построить здание с подвалом или цокольным этажом. В этом случае монолитную конструкцию требуется заглубить в грунт и запроектировать ребра-ростверки подходящей высоты. Впоследствии поверх ребер настилается слой гидроизоляции и монтируются стеновые конструкции.

Плитный фундамент с ребрами вниз


Чтобы увеличить несущую способность плитного фундаментного основания без его заглубления, изготавливается монолитная конструкция с ребрами жесткости, направленными вниз.
Существует два варианта исполнения монолитной плиты с ребрами жесткости вниз:

  1. Ребра жесткости формируются за счет траншей, вырытых в грунте ниже уровня заливки железобетонной плиты. В приямки для ребер устанавливается армирующий каркас, выполненный как единое целое с каркасом самой плиты, после чего осуществляется заливка бетонной смеси.
  2. Готовится котлован с ровным дном под плиту. На гидроизолированное основание укладывается полимерный плитный утеплитель – ребра жесткости сформируются в промежутках между «островками» из теплоизолятора и стенками котлована. Перед заливкой бетонной смеси монтируется арматурный каркас.

Ребра жесткости должны располагаться под несущими стенами и капитальными внутренними перегородками. Если проект не предусматривает перегородок, но требуется повысить жесткость плиты, ребра, обращенные вниз, должны располагаться параллельно короткой стороне постройки с шагом до 3 метров.


Укладка теплоизолятора, в том числе экструдированного пенополистирола под фундаментную плиту, не только позволяет обустроить ребра жесткости требуемых размеров, но и способствует утеплению фундаментного основания, снижению затрат на отопление дома. Такой тип фундаментного основания называют «шведской плитой». Его нередко дополняют водяным контуром отопления.

Сборное плитное основание


Вместо фундамента монолитной плиты в некоторых случаях используется основание из сборного железобетона. Готовые конструкции укладываются вплотную друг к другу. Но этот вариант может применяться только на скальных грунтах, не склонных к пучению. В остальных случаях основание со временем может деформироваться под неравномерными нагрузками пучения из-за отсутствия жесткой связи между плитами.
Основание из готовых железобетонных плит применяется только в случае возведения хозяйственных построек, бань, небольших легких домов. Поверх уложенных плит выполняется стяжка. Технология монтажа сборного фундамента требует привлечения спецтехники для транспортировки и укладки плит.

Технологические особенности строительства приямков

Приямки, как любые другие строительные конструкции, обустраивают в соответствии с определёнными технологическими правилами. Устройство стандартного приямка в подвале осуществляют двумя путями:

  • с помощью готовой конструкции;
  • своими руками.

Каждый из способов имеет свои преимущества. Первый из них отличает скорость и простота строительных работ, второй дешевле, но дольше и тяжелее. Если владелец дома предпочитает готовые конструкции, то ему необходимо позаботиться об устройстве котлована и дренажа в нём.

Производители предлагают два вида приямков:

  • из композита;
  • из оцинкованной стали.

Композитные конструкции отличаются исключительной прочностью — они способны выдержать даже вес грузовика. Поэтому их ставят в первую очередь там, где наблюдается постоянный дорожный трафик. Стальные же конструкции с решёткой — самый популярный выбор дачников.

Важно! Водоотведение — важнейшая часть технологического процесса строительства приямка. Поэтому конструкции необходимы дренажные углубления.

Расчет толщины плиты и армирующего каркаса


При устройстве плитного фундамента своими руками важно правильно рассчитать толщину плиты. Слишком тонкое основание не выдержит нагрузок. Заливка чрезмерно толстой плиты приведет к лишним финансовым расходам.

Обратите внимание: каждый сантиметр толщины плиты – это 1 кубометр бетонной смеси на 10 кв. м площади.

Расчет следует доверить профессионалам или использовать специальную программу. Значение вычисляется исходя из типа грунта и нагрузок на фундамент. Следовательно, необходимо иметь данные геологоразведки на участке и готовый проект постройки. Стандартная толщина плитного фундамента – 200-300 мм.

Армирующий каркас для плит толщиной до 150 мм выполняют из одного слоя сетки, располагающегося по центральной горизонтальной оси. Для плит 200-300 мм требуется два параллельных слоя сетки, установленных с отступом 30-50 мм от низа и верха будущей плиты. Диаметр арматуры – 12-16 мм, шаг установки прутьев – 200-300 мм.

Под несущими стенами шаг установки прутьев уменьшают за счет более разрежнного расположения элементов в центральной части плиты.

Количество арматурных стержней и хомутов для их крепления удобнее всего рассчитывать, используя специализированный калькулятор.

Пользователи FORUMHOUSE делятся личным опытом.

Множество успешно построенных и эксплуатируемых фундаментов этих типов, с «намертво» замоноличенными коммуникациями,

подтверждают надёжность конструктива.

Но начинающие застройщики задумываются, как, в случае необходимости, отремонтировать закопанные под землёй коммуникации.

Кроме этого, не исключены форс-мажорные обстоятельства, которые могут привести к необходимости доступа к трубам канализации и водоснабжения.

Поэтому в рамках данной статьи мы ответим на вопросы:

  • Надо ли обеспечивать ремонтопригодность коммуникаций под плитным фундаментом.
  • Как правильно прокладывать «неизвлекаемые» коммуникации под плитным фундаментом и УШП.
  • Какие инженерные решения позволяют отремонтировать или заменить трубы канализации и водоснабжения, закопанные под монолитной плитой.

Ремонт коммуникаций под плитным фундаментом: за и против

Если изучить темы на FORUMHOUSE, связанные с прокладкой труб водоснабжения и канализации под плитными фундаментами,

то условно можно разделить пользователей портала на два лагеря.

Первые — те, кто полагает, что инженерные коммуникации в обязательном порядке должны быть пригодны для ремонта.

Вторые считают, что все проблемы с «инженеркой» возникают из-за нарушений строительных норм и правил,

применения материалов плохого качества либо использованных не по назначению.

Т.е., если сделать все, как надо, то и о коммуникациях можно не беспокоиться.

Или из-за ошибок, допущенных на стадии монтажа труб, со временем в трассе образовалась течь, и вода стала замачивать грунтовое основание.

От ошибок не застрахован никто. Даже опытные домовладельцы могут недосмотреть за рабочими, которые, например, меняя плитку в ванной комнате, спустят в унитаз остатки клея и мусора.

Или в ходе ремонта в трубопровод попадёт смесь для наливного пола.

Каждый из них может привести к дорогостоящему ремонту и сложным работам, связанным с подкопом под плиту фундамента.

Причём, зачастую это невозможно сделать, не разрушив тщательно утрамбованную песчаную подушку,

которую затем (после ликвидации аварии) невозможно доуплотнить до первоначального состояния.

Конечно, можно руководствоваться правилом, что оптимальное решение проблемы инженерных коммуникаций под плитным фундаментом — их полное отсутствие.

Но есть и другие варианты:

  1. Грамотно спроектировать инженерные коммуникации.
  2. Это позволит эксплуатировать трубы водоснабжения и канализации в течение всего срока службы здания, без необходимости ремонта «инженерки».
  3. Не рассматриваем аварийные ситуации, возникшие по вине пользователей, грубо нарушивших правила эксплуатации системы.
  4. Устройство футляров, в которых протягиваются трубы, и приямков, обеспечивающих прямой доступ к коммуникациям.
  5. В этом случае, при необходимости, пользователь может прочистить или отремонтировать коммуникации.
  6. Данный вариант влечёт за собой усложнение конструктива плиты и увеличение строительной сметы.

Как делается плита

Вообще сама конструкция делается следующим образом: выкапывается котлован нужного размера и глубины. Затем засыпается слой песка или щебня, кладутся коммуникации( трубы канализации и водопровода. Сверху делается бетонная стяжка. В се это утепляется, затем уже строят опалубку, арматурный каркас и плиту можно заливать бетоном.

Схема фундамента монолитная плита
