Как сварить ворота на даче из профтрубы

Нужно приготовить материалы, необходимые инструменты, желательно найти помощника, поскольку самому их изготовить сложно. Если появляется вопрос, как сварить гаражные ворота своими руками, то решить данную проблему можно только в том случае, если есть необходимые навыки.

Также можно пройти видеоурок обучения сварке на Ютуб, где показывают процесс, или нанять специалистов. Желательно просмотреть фото уже готовых работ, так проще выбрать наиболее подходящий вариант для своих условий.

Гараж на даче

Требования к конструкции

Перед началом работ необходимо учесть следующее:

1. Габариты рассчитывают таким образом, чтобы чертеж соответствовал размерам автомобиля, который смог бы свободно заезжать и выезжать из постройки.
2. Минимальное пространство от распашных створок до боковой поверхности машины должно быть не менее 30 см с каждой стороны. Даже если у вас небольшой автомобиль, постарайтесь оставить предельно возможное расстояние до створки. Ведь вполне вероятно, что впоследствии будет приобретено более вместительное средство передвижения.
3. В гараже для легковых машин высоту проема выбирают не меньше 2 метров.
4. Габариты проема подбирают с учетом размеров гаража. Здесь все просчитывается в индивидуальном порядке.
5. Главное предназначение – защита от несанкционированного проникновения. Желательно обшивать поверхности створок оцинкованным металлом минимальной толщины 3–5 мм. Для усиления конструкции делают прочные запоры. Также не станут лишними бронированные накладки.
6. Важный фактор – защита внутренней части помещения от атмосферных воздействий. Для хорошего прилегания полотна к железной раме лучше установить вертикальные запоры, которые хорошо предотвращают перекос конструкции. Не помешает установить уплотнитель на створки. Он существенно улучшит прилегание между рамой и створками ворот. С учетом этого делают и калитку.

Каркас конструкции для гаража из профтрубы

Как сделать ворота своими руками: изготавливаем откатную модель с помощью рельсового механизма

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Распашные ворота

Самая простая в исполнении схема — распашные ворота
Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

Общая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

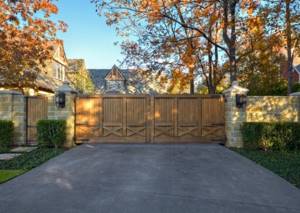

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

• Забивают столбы обычно на глубину 1,2–1,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

• Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—250 мм и глубиной 1,5—1,9 м. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

Столб будет намного надежнее, если применить арматурный стакан

• Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок установки распашных ворот

Цены на распашные ворота

Распашные ворота

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Вид раздвижных ворот со стороны двора

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.

Консольные ворота с центральным расположением балки

• Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.

Консольная балка расположена внизу

• Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, — это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.

Верхнее расположение консоли

• В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот требует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ. разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

Такие ворота при должном старании и умении можно сделать и самостоятельно

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы –уловители.

Общая схема конструкции консольных ворот с нижней направляющей

Основная нагрузка всегда выпадает на швеллер, который устанавливают на надежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

• Фундамент под установку швеллера может быть сплошным или состоять из 2—3 столбов. Второй вариант — более экономичный. Роется котлован под фундамент — он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м, ширина – 40 ÷ 50 см, а длина — не менее 1,5 м.
• Далее, в котловане устраиваются две подушки из песка и щебенки, толщиной по 10 см каждая.
• Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку.
• В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
• Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
• Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
• К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
• Сварные швы конструкции необходимо тщательно очистить от шлака. Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
• Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
• Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

Основные детали и узлы откатных консольных ворот

• На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
• Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
• Затем, устанавливаются и фиксируются верхние и концевые ролики.
• К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
• Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.

Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Цены на откатные ворота

Откатные ворота

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

Подъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед, за пределы гаража, поэтому, установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

• Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.

Принципиальная схема расположения направляющих

• В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
• На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
• С двух сторон к раме, установленной в проеме, монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы — они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем.

Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

• Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
• Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс проводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания — достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Цены на подъемно-поворотные ворота

Подъемно-поворотные ворота

Внимательно изучив инструкции и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером — тогда она пройдет гораздо быстрее и качественнее.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

Третий способ сварки конструкции лучше использовать хозяевам гаражей, в первый раз выполняющих данную работу.

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Технология изготовления распашных гаражных ворот своими руками

Итак, распашные ворота для гаража собой представляют две створки (чаще одинаковые по ширине), которые навешиваются на П-образный короб посредству петель. Поэтому когда ставиться задача – изготовить ворота этого типа, то решается несколько вопросов:

• изготовление створок,
• изготовление короба (рамы),
• монтаж последнего,
• установка створок на раму.

Перед тем как начинать изготовления распашных ворот, нужно определиться с их размерами.

Размеры гаражных распашных ворот

Строгих требований относительно размеров не существует. Главное – чтобы автомобиль мог свободно въехать в гараж, не задев собой ворота. А это позволяет сделать любой проем, ширина и высота которого больше габаритов машины с каждой стороны на 30 см. Но это неудобно особенно для начинающих водителей.

Поэтому есть рекомендательные размеры:

• высота для легковых автомобилей – 2,0-2,2 м, для микроавтобусов – 2,5 м;
• ширина оптимальная 2,5-3 м, максимальная – 5 м.

Стандартные размеры распашных ворот

Внимание! Рекомендуется чертежи ворот изготавливать в процессе проектирования самого гаража, подгоняя их размеры под проем строения.

Подготовка к изготовлению ворот

Требуемые инструменты:

• сварочный аппарат и электроды;
• болгарка с отрезным и шлифовальным диском;
• рулетка, линейка и маркер (мел);
• уровень и уголок.

Требуемые материалы. Внешняя сторона ворот – это листовой стальной лист толщиною 3-4 мм или профнастил толщиною не менее 1,2 мм. Если в конструкции будет использоваться первый материал, тогда весь процесс соединений проводится электросваркой. Если второй, то крепление профнастила к каркасу можно проводить саморезами по металлу.

В качестве материала для сборки каркаса можно использовать или уголок 63х63 мм, или профилированную трубу 40х40 мм толщиною 2-3 мм. Второй вариант дешевле и проще в применении.

Чертеж распашных ворот для гаража из профильной трубы

И последний элемент – петли, которые изготавливаются из стального прутка диаметром минимум 25 мм. Петель должно быть минимум четыре по две на каждую створку.

Теперь, что касается П-образного короба. Состоит он из двух стоек и поперечины (перекладины). Первые можно изготовить из уголка 63х63 или трубы круглого сечения диаметром 80-100 мм, или профилированной трубы сечением не меньше 80х60 мм. Перекладина из тех же материалов. Если запланировано строительство двухэтажного гаража, то в качестве перекладины лучше использовать швеллер №12.

Сборочный чертеж ворот

Изготовление рам для створок

Первый этап – нарезка восьми отрезков материала, приготовленного для сборки рам. Четыре из них должны равняться высоте ворот минус 1-2 см, четыре ширине створок, то есть, половине ширины воротной конструкции минус 2-3 см. К примеру, если общая ширина ворот равна 3 м, значит, необходимо нарезать четыре элемента по 1,48 м.

Выставление рамы на блоках в горизонтальной плоскости

Важный момент – сборка рам должна проводиться на горизонтальной плоскости. Необязательно, чтобы это была ровная площадка, подойдут любого типа подставки, верхние торцы которых выставляются в одной горизонтальной плоскости. Для этого можно использовать кирпичи или блоки. Их устанавливают в углах прямоугольника, длина которого равна высоте створки, ширина ширине секции ворот. На них укладываются соответственно нарезанные отрезки, а затем уровнем проверяются – лежат ли они по горизонту. Отклонения выравниваются подкладкой под блоки тонких дощечек, камешков или листового металла.

Уложенные отрезки фиксируются друг с другом точечной сваркой с точным выставлением соседних элементов между собой под 90°. Для этого используется строительный уголок. Это важный момент, определяющий точные габариты будущей воротной конструкции, которая точно впишется в короб без перекосов и больших зазоров.

Схема ребер жесткости

Две рамы сформированы, теперь необходимо увеличить жесткость конструкции путем установки дополнительных элементов: горизонтальных или вертикальных Если ворота большие, то применяют и те, и другие. Иногда дополняют их косыми элементами. В качестве материала используют уголок или профильную трубу меньшего размера. К примеру, если рамы собирались из трубы 40х40 мм, то для усиления можно использовать 40х20 мм. Дополнительные элементы равномерно распределяются относительно друг друга.

После сборки рам надо проварить стыки с двух сторон и отшлифовать их от окалин и подтеков металла.

Жесткость конструкции рам определяют дополнительные элементы, установленные вертикально и горизонтально

Соединение рамы и стального листа

Из листа железа для каждой створки надо вырезать прямоугольный отрезок. К их размерам есть определенные требования:

• длина отрезков должна быть больше высоты проема ворот на 3-4 см;
• один из прямоугольников по ширине должен быть на 2 см меньше ширины каркаса, а второй больше на этот же размер.

К примеру, если ширина створок – 1,5 м, высота – 2,5 м, то один лист будет размером 1,52х2,54, другой 1,48х2,54 мм.

Теперь по высоте два листа укладываются на рамы так, чтобы их края выступали за пределы каркасной конструкции на 2 см с каждой стороны. Выступы листов будут закрывать зазор между створками и коробом. Что касается ширины, то со стороны петель листы укладываются вровень с профильной трубой. В одной створке лист будут выступать с противоположной стороны на 2 см, в другой, наоборот, его край будет не доходить до края рамы. Это делается для того, чтобы при закрытии ворот выступающий лист закрывал зазор между створками.

Внимание! Листы к раме привариваются точечно от края к центру. После чего производится проварка небольшими отрезками в пределах 3-4 см с шагом 10-15 см.

Крепление листа к раме производится короткими швами

Сборка короба распашных ворот

Размеры короба определяются размерами проема. При этом к длине опорных стоек прибавляется по полметра, которыми конструкция будет утоплена в подготовленные ямы с последующим бетонированием.

Сборка короба производится по идентичной технологии, что и рамы створок, с установкой на кирпичи или блоки. Размеры короба по внутреннему контуру по ширине чуть больше общей ширины створок. Разница составляет 2-3 см. По высоте разница может быть значительной – до 5-6 см. Хотя оптимально – 3-4 см.

Короб для распашных ворот

Монтаж петель

Для этого створки укладываются на П-образный короб с точным расположением в плоскости с формированием зазоров между всеми элементами. Петли в собранном виде прикладываются по месту их требуемого расположения и привариваются: нижние их части к стойкам короба, верхние к раме створок.

Для усиления крепежа можно дополнительно приварить к петлям металлические полоски или арматуру.

Правильная и качественная сварка петлей

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми
Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

• с одной створкой;
• с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Изготовление створок

Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.

Схема для изготовления створок

В проеме монтируют каркас створки на ширину всего пространства.

С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.

Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:

• снизу ворот над порогом – 2 см;
• между перекрытием проема ворот гаража и створкой – 1 см;
• боковыми поверхностями и створкой – 5 см.

Схема гаражных ворот

Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:

1. Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
2. Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
3. Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
4. По центру проема приваривают 2 вертикальные стойки.
5. Посредине каждой створки крепят горизонтальные перемычки.
6. В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.

Эскиз ворот с размерами

Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.

Обшивка створок ворот

Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.

Необходимо последовательно выполнить определенные операции:

1. Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
2. Подготовленный лист сразу прихватывают к раме в точках.
3. Правую часть делают так же, как и левую.

Размеры свариваемого каркаса

После этого обваривают всю конструкцию. Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно.

Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.

Монтаж петель

Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.

Чертеж распашных ворот

Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.

Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.

Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные. Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины.

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей

Обшиваем ворота

Если для обшивки выбирается материал (профлист, поликарбонат и пр.), который крепят саморезами или заклепками, нужно предварительно каркасы очистить от грязи и ржавчины. После обработки антикоррозийным составом проводится грунтовка и окрашивание. Финишную отделку обшивки, если она сделана из листового или кровельного железа, выполняют после сваривания.

На популярные распашные ворота из профнастила и поликарбоната стараются подобрать листы, чтобы не было шва на створке. Если добыть материал такого размера не удается, первая полоса выставляется по уровню и крепится парой саморезов. После проверки положения их вворачивают во все волны, прилегающие к элементам сваренного каркаса. Следующий лист крепится внахлест на волну предыдущего.

Обшивку также делают из других материалов:

1. Дерева. Доступный, красивый вариант с возможностью легкой замены. Однако требуется регулярный уход. Следует учитывать, что при высыхании древесина может растрескаться.
2. Металлического листа. Обшивка прочная, но тяжелая.
3. Кованные. Возможность создания оригинальных дизайнов, но сваривать такие ворота могут только специалисты.
4. Металлической сетки. Невысокая цена, простота выполнения работы, небольшой вес. Однако эстетика никакая, а доступность просмотра прилегающей к дому территории посторонними людьми мало кому понравится.
5. Комбинированные варианты сваривают из кованых элементов, поэтому форма распашных ворот может быть любой. Для защиты от любопытных, створки со стороны двора обшивают металлическими, профильными или поликарбонатными листами. Монтаж обычно выполняют специалисты, так как сварить ворота этого вида новичку не по силам.

Перед обшивкой ворота необходимо защитить от коррозии, погрунтовать и покрасить

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

1. Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
2. Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
3. Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Теплоизоляция ворот

Последняя стадия изготовления – утепление створок гаража. Это позволит сберечь до 60 % тепла в зимнее время. Для теплоизоляции створок на их внутреннюю часть нашивают деревянную обрешетку. Между ее брусками укладывают слои выбранного утеплителя. Лучше для этой цели подходит пенополистирол или минеральная вата.

Утеплитель на дверях

Сварить гаражные ворота своими руками и утеплить их нужно так, чтобы удалить возможные воздушные мешки и мостики холода.

Следует максимально заполнить утеплителем все пустоты, но не утрамбовывать его.

Слой 5 см толщиной хорошего утеплителя способен надежно защитить ваши ворота (vorota) и гараж от холода. На обрешетку крепят вагонку или другой отделочный материал. Можно закрыть внутреннюю плоскость брезентом.

Зашивка

Как установить консольные ворота своими руками. Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Сколько стоит сварить гаражные ворота

Примерный прайс
Толщина металла	Стоимость 1 см сварного шва
1–3 мм	15 руб.
4–6 мм	20 руб.
7–10 мм	25 руб.
10–14 мм	35 руб.
Установка запоров
Врезка замка	от 1500 руб.
Монтаж засова	1000–1500 руб.
Монтаж броненакладки	1500–3500 руб.

Около частного дома

Необходимо в точности следовать всем правилам. Тогда самостоятельная сварка гаражных ворот позволит не только сберечь немало денег, но и даст возможность изготовить своими руками красивую и прочную конструкцию, защищающую ваш автомобиль.

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

1. Выкапываются ямы под стойки глубиною 0,5 м.
2. К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

1. Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
2. Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
3. Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
4. Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
5. Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
6. Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
7. Навешивать створки на короб можно после того, как бетон схватится и просохнет.
