Как выбрать терморегулятор для батарей – виды, правила установки и регулировки отопления


Как можно регулировать температуру батареи отопления

В частных домах и квартирах, довольно часто возникает такое явление, как разница в уровне прогрева радиаторов, подключенных к системе отопления. Поэтому жильцы вынуждены мириться с некомфортными условиями для жизни, ведь температура в ванной комнате, может значительно отличаться от аналогичного показателя в спальне или в гостиной. Особенно характерна такая проблема для собственников, использующих автономное отопление в домах и квартирах.

Избежать распространенных проблем с системой обогрева домовладельцам поможет грамотная установка такого прибора, как регулятор для батареи отопления, который спроектирован для контроля температуры радиатора. Современные регуляторы температуры для батарей отопления представлены широким ассортиментом моделей и могут использоваться собственниками жилья для оптимизации системы отопления, снижения затрат на энергоносители и поддержания оптимального температурного режима в каждой комнате дома.

Типы регулировочных кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.

  • Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
  • С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Обычный терморегулятор прямого действия

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

Регулировка радиаторов термостатами

Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п. Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

Так выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки. Но срок их замены достаточно длительный, потребляемые токи невелики.

Конструктивно радиаторный термостат состоит из двух частей:

  • термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
  • термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1oC.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

  • с ручной регулировкой температуры;
  • с автоматической; со встроенным датчиком температуры;
  • с выносным (проводным).

Использование трехходовых клапанов

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.

Система отопления загородного дома настраиваем самостоятельно

В своей предыдущей статье я писал, что одним из эффективных способов модернизации систем отопления в частных постройках является переход от открытой системы отопления к закрытой. Усовершенствованная таким образом система отопления жилого дома имеет много достоинств, которые в совокупности обеспечивают простую её эксплуатацию, необходимо просто включить котёл в начале отопительного сезона и выключить по его окончании. Всё!

Однако для того чтобы система отопления загородного дома работала в таком режиме (включил, «забыл» на полгода, выключил), нужно правильно настроить и отрегулировать её рабочие параметры. Вот об этом и пойдёт речь в моей статье. Основные выкладки, выводы и расчёты я буду делать на примере своей отопительной системы, но читатель всегда может воспользоваться данной информацией, проведя аналогию со своим конкретным случаем.

Как правильно следует регулировать батареи отопления

Автоматические терморегуляторы имеют высокую практичность в системах отопления жилых помещений и с успехом заменяют запорную арматуру. Несмотря на то что обычные краны относятся к дешёвому варианту, контроль отопления с помощью специальных элементов обладает большей безопасностью и удобством. При использовании запорной арматуры в системе могут образовываться воздушные пробки или остановки потоков воды. Регулятор работает так, что поток воды уменьшается, но не перекрывается полностью, поэтому аварийные ситуации исключаются. С использованием кранов затрачивается дополнительное время, а на автоматическом регуляторе достаточно установить необходимую температуру.

Итак, преимущества автоматических клапанов установлены, и теперь можно поговорить о том, как регулировать батареи отопления. Терморегуляторы или термостатические вентили отлично справляются со своей задачей, обеспечивая эффективность теплоотдачи в зависимости от температурных условий на улице.

Стандартный автоматический терморегулятор оснащён термической головкой, реагирующей даже на незначительное изменение температуры. В сильфоне регулятора находится специальный состав, который при нагреве изменяет своё состояние и расширяется. Это обеспечивает воздействие на клапан, после чего расход теплоносителя уменьшается.

Регулирующие вентили для радиаторов

Чтобы в ручном режиме отрегулировать работу отопительных приборов, используют специальные вентили. Такие краны реализуют с прямым или угловым подключением. Порядок, как регулировать батареи отопления с помощью этих устройств в ручном режиме, заключается в следующем.

При повороте вентиля опускается или поднимается запорный конус. В закрытом положении поток теплоносителя полностью перекрывается. Перемещаясь вверх или вниз, конус регулирует в большей или меньшей степени количество циркулирующей воды.

Благодаря данному принципу действия такие вентили также называют «механическими регуляторами температуры». Устанавливают их на батареи на резьбу, а к трубам подсоединяют фитингами, чаще всего обжимного типа.

Регулировочный вентиль, используемый для отопительных приборов, имеет следующие преимущества:

  • устройство отличается надежностью, ему не опасны засоры и мелкофракционные абразивные частицы, присутствующие в теплоносителе – это касается исключительно качественных изделий, у которых конус клапана произведен из металла и тщательным образом обработан;
  • изделие имеет доступную стоимость.

У регулировочных вентилей имеются и недостатки — каждый раз при использовании устройства его положение приходится менять вручную и по этой причине довольно проблематично поддерживать стабильный температурный режим.

Для того, кого не устраивает такой порядок, и он задумывается над тем как регулировать температуру батареи отопления другим методом, больше подойдет применение автоматических изделий, позволяющих держать под контролем степень нагрева радиаторов.

Рекомендации по монтажу устройств

Как правило, терморегулятор на батарею отопления монтируется на входном отверстии радиатора в соответствии со схемой отопления, разработанной ранее, однако некоторые домовладельцы устанавливают устройства на выходе, стремясь снизить влияние оттока остывшей жидкости на работу регулятора.

Сам процесс монтажа довольно прост и не требует особых практических навыков. Работа по установке регуляторов мало чем отличается от процесса монтажа любой соединительной фурнитуры, используемой в системе отопления, поэтому при наличии базового оборудования и элементарных навыков обращения с ними, монтаж регуляторов можно провести довольно быстро.

Таким образом, используя в системе отопления доступные и функциональные регуляторы, можно добиться значительных результатов в вопросах экономии энергоресурсов и добиться плавного распределения тепла от отопительных приборов в доме или квартире.

Устройство и предназначение

Если установлен регулятор температуры воды в системе отопления, он подстраивается под создавшуюся потребность скорость прохода теплоносителя в радиатор. Смонтировав подобное устройство вместе со счетчиком тепла, можно сэкономить и сократить непроизводительный расход энергии. В зависимости от потребностей и возможностей жильцов стоит покупать модели с ручным программированием температуры на день и на ночь либо с заранее запланированными параметрами микроклимата на конкретные дни. Эти функции могут сочетаться между собой. Тогда удастся как исключить лишний прогрев в теплые часы, так и оперативно подготовиться к приближающимся морозам или оттепелям.

Различия выражаются во многом по тому, каким конкретно образом реализован термодатчик, каков его основной принцип работы. Часть моделей измеряет температуру воздуха в комнатах, а другие ориентируются на прогрев воды в магистрали. На точности измерения и подстройке под реальную потребность это не отражается. Главное, чтобы были учтены все нюансы и тонкости. Слишком точная аппаратура в большинстве случаев не нужна, так как она только нагружает личный бюджет.

Каждое помещение может оборудоваться своим термостатом, допускается даже применение устройств различных марок и моделей. Сигнал на управляющее реле может поступать от датчика, измеряющего температуру теплоносителя в радиаторах. Но такая схема считается устаревшей и не отвечает последним техническим требованиям. Терморегулятор несовместим принципиально с батареями из чугуна. Лишь если в помещении установлены радиаторы более современного образца, допускается применять его.

Нужно понимать, что терморегуляторы не являются каким-то «волшебным» средством; с их помощью нельзя извлечь из отопительной системы больше энергии, чем она способна подать. А вот сократить потребление тепла либо увеличить его до максимума по мере необходимости они вполне способны. Типичная конструкция включает не только вентиль и блок, принимающий сигналы с пульта управления. Очень важными элементами оказываются термический клапан и термоголовка. Подбор деталей производится сообразно величине трубопровода и типу обогревательной системы.

Кроме уже названных компонентов, в состав терморегулятора могут входить:

  • разборное соединение;
  • золотник;
  • компенсирующий блок;
  • накидываемая гайка;
  • закрепляющее кольцо;
  • шкала, по которой настраивается температура.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

  1. Система запитана от мощного котла.
  2. Каждая батарея обустроена трехходовым краном.
  3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

  • В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
  • Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
  • Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Терморегулятор для радиатора отопления: принцип работы и установка

В период прихода холодов наступает отопительный сезон. Радиаторы отопления обеспечивают комфортный микроклимат в жилых помещениях. Очень часто возникают ситуации, когда работа батарей настроена неправильно. Они слишком сильно поднимают температуру в комнатах. Спасаясь от жары, духоты и пересушенного воздуха, люди открывают форточки, окна и балконы. Чтобы создать в квартире оптимальные температурные условия, следует установить и настроить терморегулятор для радиатора отопления.

Зачем нужен терморегулятор?

Терморегулятор (по-другому термостат) – это устройство, которое крепится к батарее и позволяет регулировать температуру воздуха в помещении. Отдельные модели термостатов программируются на поддержание разной температуры в разные дни, в разное время суток.

Терморегулятор для радиатора отопления

Терморегулятор не только создаёт комфортную среду для обитателей жилища, но и позволяет сэкономить на отоплении. Для экономии денежных средств в многоквартирных домах должен быть установлен теплосчётчик. В частных домах затраты на приобретение и установку терморегулятора окупаются за один сезон отопления.

Термостат легко монтируется на радиатор, не требует никаких затрат во время эксплуатации, поддерживает широкий диапазон температур (от +5 до +27 градусов по Цельсию), стильно смотрится внешне и чётко работает.

В процессе работы термостата нет необходимости проводить профилактическое или техническое обслуживание.

Терморегуляторы применяются не только в комнатах квартир и домов, но и в нежилых помещениях. В котельных термостат используется для защиты оборудования от перегрева и высоких нагрузок. Его устанавливают на выходе из котла (или бойлера). Терморегулятор не допустит возникновения аварии в системе отопления, контролируя повышение температуры и давления воды. Он служит гарантией безопасности от пожаров и взрывов газовых котлов.

Терморегулятор на выходе из котла (или бойлера).

Посредством термостатов можно контролировать температуру в производственных цехах, складах, автомобилях (например, марки Бугатти). Используют их даже в холодильных камерах. Для этого приобретаются незамерзающие приборы.

Термостаты, предназначенные для работы в экстремальных условиях, для нежилых помещений, способны поддерживать температурный режим в диапазоне от -20 до +70 градусов по Цельсию.

Ещё одно преимущество терморегулятора – долговечность. На каждый прибор производитель даёт гарантию от 1 года.

Обратите внимание!При помощи термостата можно лишь снизить максимально возможный температурный режим, но никак не повысить его.

Термостат прямой

На домашнем терморегуляторе можно установить температуру в пределах от 5 до 30 градусов по Цельсию с шагом в 1 градус.

Виды терморегуляторов

По способу подводки труб к радиатору термостаты бывают прямыми и угловыми.

Термостат угловой

Терморегуляторы изготавливаются из материалов, стойких к коррозии. Обычно их производят из:

  • латуни (иногда с дополнительным покрытием из никеля);
  • бронзы (с никелированным или хромированным покрытием);
  • нержавейки;

Последний материал самый долговечный, но устройства из него стоят дороже и встречаются нечасто.

Термостат из нержавейки

Различают термостаты и по типу соединения. Бывают изделия с накидными и с обжимными гайками.

По типу рабочего вещества, наполняющего головку, терморегуляторы делятся на:

  1. Жидкостные.
  2. Газовые.

Жидкостные термостаты изготавливаются проще, чем газовые, поэтому их ассортимент намного шире, чем газовых устройств.

Термостат для отопления жидкостный

По принципу действия терморегулятор бывает ручной, механический и автоматический (электронные).

Автоматический (электронный) термостат для отопления

Самый простой ручной терморегулятор — конусный вентиль (на фото). Принцип его работы: человек крутит ручку, а конусный стержень перекрывает часть потока жидкости. Минусы такого устройства — отсутствие разметки на кране. Придётся самостоятельно определять, при каком положении вентиля в комнате устанавливается оптимальная температура. Приобретение ручного терморегулятора для радиатора отопления – самый дешёвый вариант.

Ручной терморегулятор — конусный вентиль

Часто на радиаторе отопления устанавливают кран механического терморегулятора. На нём имеется специальная шкала с нанесёнными цифрами, по которым можно установить необходимый уровень температуры (можно посмотреть на фото).

Механический терморегулятор

К преимуществам механического устройства можно отнести недорогую цену, простоту установки и использования.

Минусы механического терморегулятора:

  • меньшая эффективность по сравнению с автоматическим прибором;
  • необходимость постоянной регулировки температуры при изменении климатических условий;
  • быстрый выход из строя защитного колпачка (при регулярном закрытии и открытии вентиля);

Принцип работы терморегулятора для радиатора отопления

Состоит терморегулятор из термостатического клапана и термической головки.

Устройство терморегулятора

При повороте ручки механического устройства, начинает двигаться шток клапана. Проходной диаметр седла снижается, его значение соответствует комфортной температуре.

У термостата несложный принцип работы. При поступлении горячей воды в радиатор происходит нагрев рабочего вещества (газа или жидкости) в термостате. Расширяясь, вещество увеличивает размеры цилиндра (сильфона) и оказывает давление на поршень, который двигает конус. Конус опускается вниз и перекрывает доступ в радиатор потоку горячей воды. Температура окружающей среды понижается, жидкость (газ) в термоголовке остывает и сжимается, цилиндр уменьшается в размерах, за счёт пружины конус подымается и вновь открывает полный доступ течению теплоносителя.

Электронные терморегуляторы самые крупные по размерам, но зато и самые функциональные. В отличие от механических, на электронных термостатах располагается дисплей с кнопками (на фото). Обычно именно на таких терморегуляторах можно устанавливать разный режим температуры по дням недели или по времени суток. Например, можно снизить температуру обогрева до минимума или отключить его в то время дня, когда все на работе и дома никого нет.

Электронный терморегулятор для отопления

Работают электронные термостаты от двух батареек.

Цена терморегулятора зависит от его вида, точности работы, дизайна и поддерживаемого диапазона температур.

Внимание! Термостат следует монтировать на горизонтальной трубе, а ручка с датчиком должна «смотреть» в сторону комнаты. Если расположить его вертикально, тёплый воздух, поднимающийся от горячей трубы, будет влиять на работу датчика, и он будет некорректно определять комнатную температуру. Пример удачного расположения терморегулятора для радиатора отопления представлен на фото.

Правильное расположение терморегулятора для радиатора

Если горизонтальный монтаж невозможен, значит стоит приобрести термостат для радиатора отопления с выносным датчиком и расположить его на некотором расстоянии от горячей трубы.

Электронный термостат с выносным датчиком

Для термостата можно приобрести специальный кожух, предотвращающий вмешательство в его работу посторонних неквалифицированных лиц. Это актуально в квартирах, где живут маленькие дети, а также в заведениях, где дети проводят много времени (садики, школы).

Газовые терморегуляторы

К достоинствам газовых устройств можно отнести:

  • плавная регулировка температуры;
  • термостат определяет температуру в комнате, на него никак не влияет нагрев теплоносителя, так как газ концентрируется в холодной части датчика, далеко от регулирующего клапана;
  • чувствительная мгновенная реакция на изменение микроклимата.

Терморегулятор для отопления производства компании Данфосс

Лидером по продажам газовых терморегуляторов для радиаторов отопления является Данфосс – знаменитая компания из Дании. Оборудование, которое они производят, славится своей надёжностью и долговечностью. Сроки службы устройств от Данфосс составляют свыше 20 лет.

Монтаж терморегулятора своими руками

Терморегулятор можно установить своими руками. Вне зависимости от вида радиатора отопления, монтаж осуществляется одинаково. Единственное, что стоит учитывать, это вид системы отопления – однотрубная или двухтрубная. Установка регулятора на однотрубную систему отличается тем, что между прямой и обратной подводкой необходимо монтировать трубу-перемычку, которая носит название байпас.

Схема установки

Этапы монтажа:

  1. Для начала необходимо перекрыть подачу горячей жидкости, а потом вылить воду из отопительного прибора.
  2. Следует срезать горизонтальные участки труб на некотором расстоянии от батареи, отсоединить их.
  3. Производится демонтаж запорного крана, если он был установлен на трубах, а не на радиаторе.
  4. Если установка происходит на отопительную систему с одной трубой, то обязательно вваривают перемычку.
  5. От терморегулирующего и запорного клапанов снимаются хвостовики, которые затем заворачивают в пробки батареи.
  6. На этом этапе происходит сбор обвязки и установка на выбранное место.
  7. Горизонтальные трубы, идущие от стояка, соединяют с установленной обвязкой.

Правила монтажа терморегуляторов.

Если нет уверенности в собственных силах, то монтаж терморегулятора стоит доверить профессионалам. Они грамотно подключат оборудование в соответствии с рекомендациями разработчика.

Правила монтажа терморегулятора

Нет смысла ставить термоголовки на все радиаторы в помещении. Регулированию должны подвергаться отопительные приборы, чья мощность составляет 50% и более от мощности всех батарей в комнате. То есть, если в помещении установлены два радиатора, терморегулятор ставится только на тот, что мощнее.

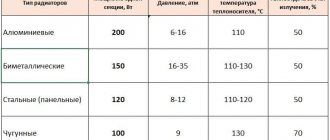

Терморегуляторы подходят для всех видов батарей (из алюминия, стали или из обоих металлов), кроме чугунных. Чугунные радиаторы долго нагреваются и долго держат и излучают тепло после перекрытия носителя тепла. Работа термостатов на радиаторах такого типа будет неэффективна. Монтаж терморегулирующего оборудования на батарею из чугуна – пустая трата денег и времени.

Внимание! Если терморегулятор установлен на батарее, прикрытой мебелью, шторами, декоративным коробом или экраном, то он будет неадекватно оценивать температуру в помещении. В таких ситуациях можно установить термостат с дистанционным датчиком. Дальность расстояния может составлять 2 – 8 метров.

Термостат с дистанционным датчиком

Кроме декоративных перекрытий на адекватную работу датчика способны влиять сквозняки, солнечный свет и различные рядом стоящие электрические приборы (холодильник, обогреватель).

Рекомендуется устанавливать терморегуляторы в первую очередь в тех помещениях, где перепады температур наиболее сильные. К таким помещениям относится кухня (температура повышается за счёт пара от готовки блюд, включенной газовой плиты или духовки), гостиная (где собирается много людей), комнаты, температура в которых повышается за счёт попадания прямых солнечных лучей.

Настройка термостата. Рекомендации профессионалов

Чтобы терморегулятор функционировал долго и корректно, сразу после его монтажа проводят настройку.

Этапы настройки термостата:

  1. Закрыть в комнате двери и окна, установить термометр на нужной отметке.
  2. Повернуть ручку терморегулятора влево до упора, открыв тем самым полный доступ горячей воде.
  3. Дождаться, пока температура не поднимется на 5-6 градусов по Цельсию.
  4. Повернуть вентиль до упора в обратную сторону (вправо). В комнате постепенно станет прохладнее.
  5. Как только температура дойдёт до оптимального уровня, вентиль плавно поворачивают влево. Когда батарея зашумит, а её корпус станет тёплым, тогда можно прекращать вращение, так как именно такое положение термоголовки будет обеспечивать комфортный уровень обогрева.

Процедура настройки термостата позволяет откалибровать прибор. Она одинакова почти для всех устройств. Калибровка некоторых терморегуляторов проходит по другой схеме, ознакомиться с которой детально можно в паспорте устройства.

Таким образом, радиаторы отопления с регулятором температуры – практичны и экономичны, особенно для частных домов. Терморегуляторы легко устанавливаются, не требуют дополнительных затрат на обслуживание, создают комфортный микроклимат в помещении и экономят денежные средства, затрачиваемые на отопление.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

  • По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
  • Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

  • в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
  • в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

  • простота подключения;
  • высокая гидродинамическая устойчивость;
  • небольшие расходы на оборудование и материалы;
  • можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

  • теплоноситель равномерно распределяется по всему помещению;
  • можно контролировать и регулировать определенный режим температуры в каждой комнате;
  • осуществление ремонта любого элемента системы отопления возможно без ее отключения;
  • топлива расходуется очень мало.

Настройка

Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.

Настроить термостат можно следующим образом:

  • Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
  • В удобном месте расположить контрольный термометр.
  • Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
  • Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
  • Полностью закрыть клапан, вращая головку по часовой стрелке.
  • В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Промывание батарей отопления: методы и приемы

Пошаговая инструкция регулировки температуры

Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

  1. Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
  2. Затем необходимо отрегулировать давление в батареях.
  3. Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
  4. В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
  5. В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
  6. В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

Виды кранов

Условно арматуру можно разделить следующим образом:

  • шаровый полуповоротный кран;
  • балансировочный вентиль;
  • термостатический клапан;
  • промывочный кран;
  • стравливающий кран Маевского.

Краны отличаются ценой, конструкцией и особенностями применения, от которых зависит где и с какой целью устанавливается устройство.

Существуют вентили с ручным и автоматическим способом регулировки, здесь разница также ощутима и в цене крана. Работает система с автоматической терморегулировкой так: контроллер получает сигнал от термодатчика и отдаёт команду на сервоприводы, в результате чего регулируется размер проточного отверстия в кране в зависимости от установленного режима.

Шаровый полуповоротный кран

Название крана обусловлено шаровидной формой клапана, в котором имеется сквозное отверстие. Рассчитан клапан только на два положения – открыто либо закрыто, для работы в четверть оборота он не предназначен. При повороте ручки крана вращается и клапан, и отверстие в нём оказывается расположено либо параллельно, либо перпендикулярно трубопроводу.

Корпус устройства выполняется из, стали, латуни, бронзы либо силумина. По прочности лидирует сталь, но она подвержена коррозии, поэтому предпочтительнее всего изделия из бронзы и латуни как более долговечные.

Хорошим выбором будет латунный полуповоротник с толстыми стенками и американкой – так называется накидная гайка, позволяющая осуществлять соединение труб и радиатора без их вращения и быстро.

Балансировочный вентиль

Разница между балансировочным вентилем и шаровым краном в возможности плавной регулировки положения вентиля, путём нескольких поворотов барашка. Чтобы настройки вентиля не сбились, или кто-нибудь случайно их не сбил, его можно зафиксировать в текущем положении. Ставится он на выходной трубе батареи, и даёт возможность плавно регулировать поток теплоносителя.

Вентиль с термостатом

Самыми дорогими, но также и самыми качественными являются термостатические вентили. Термоголовка настраивается на определённую температуру в помещении и оказывает воздействие на шток клапана.

Под её воздействием клапан увеличивает либо уменьшает сечение отверстия для прохода теплоносителя, за счёт чего регулируется температура радиатора. Установка вентиля с термоголовкой осуществляется на подводящую трубу, а на отводящую ставится балансировочный вентиль.

Промывочный кран

Как следует из названия, предназначен для слива воды либо другого теплоносителя из радиатора в целях его промывки. Состоит из выполненного из металла корпуса и длинного штока, оснащается прокладкой из резины. Открывается при помощи плоскогубцев либо гаечного ключа. Минусом конструкции является быстрый износ резиновой прокладки и необходимость её замены.

Воздушный кран Маевского

На современных радиаторах предусмотрен монтаж кранов Маевского, некоторые модели поставляются с уже встроенными вентилями. Монтируется кран Маевского в верхней части батареи, поскольку именно вверху скапливается сжатый воздух.

Приводится в действие вентиль, как правило, плоской отвёрткой либо гаечным ключом. Воздух стравливается до того момента, пока не прекратится шипение и из крана не начнёт сочиться вода.

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

  • Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
  • Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

  • По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
  • По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Регулировка батарей отопления Система отопления

На данной вкладке мы постараемся помочь подобрать для дачи правильные части системы.

Система отопления включает, провода или трубы, автоматические развоздушиватели, фиттинги, радиаторы, циркуляционные насосы, расширительный бачок терморегуляторы котел отопления, механизм управления тепла, крепежную систему. Любой узел однозначно важен.

Поэтому соответствие перечисленных частей конструкции необходимо планировать правильно. Сборка обогревания коттеджа включает разные устройства.

Регулировка батарей отопления

Регулировка температуры в батареях ранее казалась чем-то из области фантастики.

Для того, что бы снизить излишнюю температуру в квартирах просто открывалась форточка, а для того, что бы тепло не улетучивалось из прохладного помещения, окна и все щели заклеивали и наглухо забивали.

Так продолжалось до весны, и только после окончания отопительного сезона внешний вид квартиры приобретал хоть немного пристойный вид.

Сегодня технологии шагнули далеко и мы уже не беспокоимся по поводу того, как регулировать батареи отопления. Появились новые, более действенные и прогрессивные методы регулирования температурного режима в помещении, и более подробно о них мы расскажем далее.

Обыкновенные краны, которые монтируются в батареи, а так же специальные вентили могут помочь частично решить проблему. Перекрывая доступ потока горячей воды к системе, или снижая его, вы запросто изменяете температуру в своем доме.

Еще более простой и надежной системой является использование особых автоматических головок. Их монтируют под клапаном, и с их помощью (а именно, с помощью термодатчика), можно регулировать температуру в системе.

Как это работает? Головка наполняется составом, который очень чувствителен к изменениям температурного режима, по этому клапан сможет сам среагировать на чрезмерное повышение температуры, и сможет вовремя закрыться, не допустив перегрева батарей.

Вам хочется более современного и инновационного решения, которое подскажет вам, как регулировать температуру батареи отопления, и даже практически не участвовать в данном процессе? Тогда обратите внимание на такие два способа:

  • Вариант первый предусматривает монтирование в комнате одного радиатора, который закрывается специальным экраном, а температура в системе регулируются с помощью приспособлений под названием термостат и сервопривод.
  • Далее рассмотрим способ регулирования температурного режима в доме с несколькими радиаторами. Особенности такой системы заключаются в том, что у вас будет не одна, а несколько зон для регулирования температуры. Так же вы не сможете сделать вход клапанов регулировки в горизонтальный трубопровод, и вам придется оборудовать специальную нишу для обслуживания, к которая будет включать специальный подающий трубопровод с монтированными отсечными кранами, а так же «обратку» с клапанами для сервопривода.

Отметим, что существует два основных метода регулировки, преимущества которых очевидны:

  • Возможность регулирования уровня температуры воды, поступающей в систему, особым автоматическим агрегатом, который основывает свою работу на показателях вмонтированных в систему датчиков;
  • Монтирование в систему устройства, которое будет производить контроль, и регулировать температуру не во всей системе, а в каждой отдельно взятой батарее. Чаще всего для этого используют фабричные регуляторы, которые монтируются на самих батареях.

Взвесив все особенности вашего помещения, выберите тот метод, который вам подходит лучше всего.

Правильная установка

Терморегулятор можно ставить на входе или на выходе из радиатора. Он будет работать в любом случае. Из технической характеристики прибора следует, что завод проводит его настройку-калибровку под уровень температуры на высоте, соответствующей положению верхнего коллектора радиатора: 0,6-0,8 метров. Поэтому его удобно подстраивать вручную.

Если необходимо установить терморегулятор снизу, нужно приобретать устройство с нижним способом подключения. Можно поставить устройство с выносным датчиком, либо выполнить перенастройку термоголовки. Делать это не сложно, пошаговая инструкция есть в паспорте. Требуется иметь рядом термометр и крутить головку в разные стороны.

Устанавливают регулятор с помощью фум-ленты или льняной подмотки для герметизации. Монтаж проводится по традиционной схеме. В клапане есть резьба, под которую подбирают фитинги или нарезают на трубе соответствующую резьбу. Монтаж нужно делать осторожно, чтобы не сломать хрупкий корпус из латуни.

На заметку. Когда терморегуляторы устанавливают в многоквартирном доме, обязательно требуется врезать байпас, соединяющий трубы на подачу и обратку перед радиатором отопления. Это делается для того, чтобы не трогать стояк дома при регулировке. При отсутствии байпаса могут вынести административный штраф.

Термостатические элементы, которыми измеряют температуру в помещении и управляют запорным механизмом, нужно устанавливать горизонтальным образом. От этого зависит, насколько правильно будет работать регулирующая система.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

  • диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
  • рабочее давление (PN, в диапазоне 15–40 и выше);
  • вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

  • шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
  • конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
  • терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Как устроен терморегулятор

Терморегулятор включает в себя две основные части: термоклапан и термостатическую головку. Размеры устройства подходят под разные диаметры труб и типы отопительных систем. Термостатический элемент съёмный. На один и тот же термоклапан можно поставить регулятор разных типов.
Принцип работы терморегулятора для батарей отопления понять не сложно, если разобраться в его конструкции. Термоклапан напоминает с виду простой вентиль. Состоит из седла и запорного конуса, открывающего и закрывающего канал для теплоносителя. Температуру регулируют с помощью изменения количества теплоносителя, который проходит через отопительный прибор.

Для однотрубной и двухтрубной систем клапана различаются. Это связано с тем, что гидравлическая нагрузка на вентиль в однотрубной системе ниже в два раза. Вентили для однотрубных систем можно ставить в водяные контуры с естественной циркуляцией.

Как увеличить теплоотдачу батарей

Можно ли увеличить теплоотдачу радиатора зависит от того, как его рассчитали, и есть ли запас мощности. Если радиатор просто не может выдать больше тепла, то и любые средства регулировки тут не помогут. Но можно попробовать изменитьситуацию одним из следующих способов:

  • В первую очередь проверить засорение фильтров и труб. Засоры — встречаются не только в старых домах. Чаще наблюдаются в новых: во время монтажа в систему попадает разного рода строительный мусор, который при запуске системы забивает устройства. Если чистка не дала результатов, переходим к кардинальным мерам.
  • Увеличить температуру теплоносителя. Это возможно в индивидуальном отоплении, но очень сложно, скорее невозможно, при централизованном.
  • Изменить подключение. Не все типы подключения радиаторов одинаково эффективны, например, обратное боковое дает снижение мощности на 20-25%, также влияет и место установки отопительного прибора. Подробнее о типах подключения батарей читайте тут .
  • Нарастить количество секций. Если подключение и установка выбраны оптимальные, а в комнате все равно недостаточно тепло, значит, тепловой мощности отопительного прибора не хватает. Тогда нужно дорастить несколько секций. Как это сделать, читайте тут.

Регулировкой температуру радиатора не поднять

Основной недостаток регулируемых систем состоит в том, что им необходим определенный запас мощности всех приборов. А это дополнительные средства: каждая секция стоит денег. Но за комфорт заплатить не жалко. Если у вас в комнате жарко, жизнь не в радость, также как и в холодной. А регулирующая арматура — универсальный выход из положения.

Устройств, которые могут изменять количество протекающего через отопительный прибор (радиатор, регистр) теплоносителя, много. Есть совсем недорогие варианты, есть имеющие приличную стоимость. Есть с ручной регулировкой, автоматической или электронной. Начнем с самых недорогих.

Установка терморегулятора на радиатор

Термостаты на радиатор устанавливаются в основном на подаче перед входом в отопительный прибор. Каждый из вентилей пропускает теплоноситель в одну сторону. Куда должен двигаться поток показывает стрелка на корпусе. Теплоноситель и должен течь именно туда. При неправильном подключении устройство работать не будет. Другой вопрос, что ставить можно термостат, как на вход, так и на выход, но соблюдая направление потока. И в обоих случаях работают они одинаково.


Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке для увеличения ее размера)

Стоит обратить внимание на рекомендации производителя относительно высоты установки. Большинство моделей должны находиться на высоте 40-60 см от пола. Они откалиброваны на температуры на этом уровне. Но не везде подача верхняя. Часто радиаторы имеют нижнее подключение. Тогда кроме типа системы (однотрубная или двухтрубная) подбирайте и высоту установки. Если такой модели не нашли, можно на термоголовке выставлять меньшую температуру. Если поставить рекомендуемую, будет слишком жарко, так как внизу, в районе пола, воздух прохладнее, а настроена модель на поддержание температуры, измеренной на высоте верхнего края радиатора. Второй вариант — провести настройку прибора самостоятельно. Процедура обычно описана в паспорте, а самую распространенную последовательность действий опишем ниже. И третий вариант — поставить на батарею терморегулятор с выносным датчиком. Тогда абсолютно все равно, на какой высоте стоит термоголовка. Основное — это место расположения датчика. Но такие модели значительно дороже. Если это критично, лучше провести настройку регулятора.

Обратите внимание, что термостатическая головка должна быть развернута горизонтально (смотреть в комнату). Если она наплавлена вверх, то постоянно находится в потоке горячего воздуха, который идет от трубы. Потому вещество в сильфоне практически всегда нагрето, а радиатор выключен. Результат — в комнате холодно.


Чтобы устройство работало правильно, нужно установить его «головой» в комнату

Чуть лучше ситуация в том случае, если батарея установлена в нише, закрыта экраном или шторой. Термоэлементу тоже «жарко» но не настолько. Тут можно пойти двумя путями: или выставить большую температуру на регуляторе, или использовать выносной датчик. Модели с выносными тепловыми контроллерами, кончено, недешевы, но вы можете выбрать точку контроля по своему усмотрению.

Что еще нужно помнить: при установке в однотрубной системе обязателен байпас. Причем нерегулируемый. Тогда при закрытой подаче на радиаторе стояк не будет заблокирован, и вам не придет «привет» от соседей.

Различаются термоклапны и по типу соединения: есть они с накидными гайками, есть с обжимными. Соответственно стыкуются с теми или другими типами труб. Обычно в спецификации или описании товара указан тип соединения, а также, с какими трубами может использоваться.

Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
