В данной статье мы постарались выделить основные моменты, которые необходимо знать для возведения кирпичной кладки.

План статьи:

Стандартные размеры кирпича Обозначение граней кирпича Обозначение элементов кирпичной кладки Толщина кирпичной кладки Высота кирпичной кладки Системы перевязки Основные виды перевязки швов Способы кладки Расшивка швов Подборка видео по кладке кирпича Армирование кладки Комментарии

Стандартные размеры кирпича

Кирпич изготавливают в форме прямоугольного параллелепипеда со следующими размерами:

Обозначение элементов кирпичной кладки

Чтобы данная статья стала для вас более информативной необходимо понимание несложных терминов присущих кирпичной кладке, определение которых представлено ниже.

Кладку кирпича выполняют горизонтальными рядами. Кирпичи укладывают на раствор широкой гранью — постелью (существуют способы кладка на ложок).

Горизонтальный шов – шов между соседними горизонтальными рядами.

Вертикальный шов – шов, разделяющий боковые грани соприкасающихся кирпичей. Бывает поперечный и продольный.

Внутренняя верста – ряд кирпичной кладки, который выходит на внутреннюю поверхность.

Лицевая или наружная верста – ряд кладки, который выходит на внешнюю (фасадную) сторону.

Забутка – ряды, размещенные между внутренней и наружной верстами.

Ложковый ряд – ряд из кирпичей, которые к поверхности стены уложены ложками, т.е. длинными гранями.

Тычковый ряд – ряд из кирпичей, которые к поверхности стены уложены тычками, т.е. короткими гранями.

Система перевязки швов – определенный порядок чередования ложковых и тычковых рядов.

Ложковая кладка – кладка, при которой кирпич укладывается ложком наружу по отношению к лицевой поверхности стены.

Тычковая кладка – кладка, при которой кирпич кладется тычком наружу по отношению к лицевой стороне стены.

Ширина кирпичной кладки должна быть кратна нечетному или четному числу половинок (1/2) кирпича.

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами (рис. 3) состоит из двух продольных стенок толщиной ½ и 1 кирпич каждая, расположенная друг от друга на расстоянии 140…270 мм. Продольные кирпичные стенки, кладки через пять рядов по высоте перевязывают тремя горизонтальными рядами — диафрагмой. Пространство между, наружной и внутренней верстами заполняют гравием керамзитовым.

Кладка с трехрядными диафрагмами в углах выполняется сплошной кладкой, что повышает прочность и устойчивость стен.

Толщина кирпичной кладки

В зависимости от климатических условий, назначения строения и расчетных нагрузок кирпичная кладка может быть следующей толщины:

Толщина кладки = общей толщине кирпичей в кладке + толщина раствора между кирпичами. Пример кладки в 2 кирпича: 250 мм+10мм+250мм=510мм

Ширину вертикального шва в кирпичной кладке при планировании размеров принято считать равной 10 мм, но на практике это число варьируется от 8 до 12 мм.

Кладка в четверть кирпича (1/4) – 65 мм

Кладка в полкирпича (1/2) – 120 мм

Кладка в один кирпич – 250мм

Кладка в полтора кирпича (1,5) – 380мм (250+10+120мм)

Кладка в два кирпича – 510 мм (250+10+250мм)

Кладка в два с половиной кирпича (2,5) – 640 мм (250+10+250+10+120мм)

Сопряжение и пересечение стен

При сопряжении стен, размещенные на одном уровне слои, в отличие от однорядной системы, выкладывают одинаково – если на фасад первой стены вышел ложковый ряд, то и на второй стене тоже ряд должен быть ложковый. Тоже самое, если ряд тычковый.

При кладке углов, начальные тычковые ряды той и другой стены в месте сопряжения, начинают с укладки в наружные версты одного кирпича-трехчетвертки. Вплотную к ним обычным способом выкладывают ряд тычков. Оставшиеся зазоры заполняются четвертками камней. Чтобы соблюдалась перевязка поперечных швов, в забутку укладываются дополнительные четвертки. Если толщина стен полтора или два с половиной кирпича, дополнительные четвертки укладываются во внутреннюю версту. В следующих слоях перекрывают швы ложковых верст на полкирпича.

Если стены пересекаются, тычковый ряд одной из этих стен пропускают через вторую. Например, если пересекаются стенки толщиной в 2 кирпича, то первый тычковый слой первой стены накладывают без нарушения порядка раскладки на вторую стену, а примыкание второй осуществляют четвертками.

В следующем слое тычковую забутку, для сохранения перевязки, накладывают на стену на полкирпича. Также выкладывают каждый следующий забутовочный ряд, причем в четвертом и шестом слоях ложковый ряд в забутке заканчиваются тычком.

Высота кирпичной кладки

В строительстве чаще всего используют:

1. одинарный (обычный, стандартный) кирпич, который имеет высоту равную 65 мм;
2. утолщенный кирпич с высотой равной 88 мм.

Высоту горизонтального шва в кирпичной кладке при планировании размеров строения принято считать равной 12 мм, но на практике это число варьируется от 10 до 15 мм.

При электропрогреве кирпичной кладки или ее армировании в горизонтальные швы кладут соответственно электроды или металлическую сетку. В данном случае, размер шва не должен быть меньше 12 мм.

Зная, из какого кирпича (одинарного или утолщенного) планируется возведение конструкции можно с легкостью рассчитать высоту будущего строения:

Высота 10 рядов утолщенного кирпича = Высоте 13 рядов одинарного кирпича = 1000 мм

Чтобы каждый раз не высчитывать и не приводить эскизные размеры к конструктивным, проектировщик пользуется таблицей размеров кирпичной кладки. © www.gvozdem.ru

Системы перевязки

Для того чтобы ряды кирпичной кладки объединить в единую прочную монолитную конструкцию применяют системы перевязки швов. Для теории предлагаем ознакомиться с базовыми правилами кирпичной кладки.

Различают перевязку следующих вертикальных швов:

• поперечных,
• продольных.

Прочность и надежность кирпичной кладки в большей степени зависит от качества перевязки вертикальных продольных и поперечных швов.

Перевязка вертикальных продольных швов осуществляется укладкой тычковых рядов и помогает избежать продольного разрушения кладки.

Перевязка вертикальных поперечных швов выполняется чередованием ложковых и тычковых рядов, причем в смежных рядах нужно сдвигать кирпичи на четверть или половину. Данная перевязка обеспечивает: равномерное распределение нагрузки на ближайшие участки кладки и продольную взаимосвязь смежных кирпичей, что в свою очередь придает кирпичной кладке монолитность и прочность при неравномерных температурных деформациях и осадках.

Системы перевязки швов

В строительстве чаще всего используются следующие системы перевязки швов:

• однорядная или цепная;
• многорядная;
• трехрядная.

Однорядная система (цепная)

Однорядная перевязка швов выполняется последовательным чередованием тычковых и ложковых рядов с соблюдением следующих правил:

1. Первый (нижний) и последний (верхний) ряды укладывают тычками.
2. Продольные швы в смежных рядах сдвинуты на 1/2 (полкирпича) относительно друг друга, поперечные – на 1/4 (четверть кирпича).
3. Кирпичи вышележащего ряда обязательно должны перекрывать вертикальные швы нижележащего ряда.

При однорядной перевязке в процессе кладки понадобится большое число неполномерных кирпичей (чаще всего 3/4), рубка которых повлечет не только затраты труда, но и серьезные потери кирпича, что в итоге приведет к значительным финансовым вложениям.

Необходимо помнить, что цепная система перевязки наиболее трудозатратная, но, несмотря на это, она и более прочная и надежная.

Многорядная система

Многорядная перевязка швов представляет собой кирпичную кладку, выложенную ложковыми рядами, которые по высоте через каждые 5-6 рядов перевязываются одним тычковым рядом. При данной системе перевязки необходимо соблюдать следующие правила:

1. Первый, он же нижний ряд кладут тычками.
2. Второй ряд – ложками.
3. Третий, четвертый, пятый и шестой – ложками с перевязкой швов в 1/2 (полкирпича). Делают это вне зависимости от толщины стены.
4. По ширине стены вертикальные продольные швы кладки пяти рядов перевязывать не нужно.
5. Тычки седьмого ряда перекрывают швы шестого ложкового ряда на 1/4 (четверть кирпича).

Достоинства многорядной системы перевязки:

• нет необходимости в большом количестве неполномерного кирпича;
• наиболее производительна;
• позволяет применять кирпичные половинки для кладки забутки;
• улучшает теплотехнические характеристики кладки (возникает это по причине повышенного термического сопротивления, расположенных на пути следования теплового потока, не перевязанных продольных швов пяти рядов).

Недостатки:

• третье правило разрезки кирпичной кладки соблюдается не полностью;
• прочность меньше чем при однорядной перевязке;
• нельзя использовать при кладке кирпичных столбов по причине неполной перевязки продольных швов.

Трехрядная система

Трехрядная система перевязки швов используется при кирпичной кладке узких простенков и столбов, ширина которых не превышает 1 м.

Вентиляция кладки

Дом с пустотными швами

Смена температур в течение дня приводит к образованию конденсата в вентзазоре. Чтобы влага не скапливалась, а сразу выводилась, необходимо движение воздуха. Его создают пустотные швы, которые мастера оставляют в процессе кладки. Благодаря таким вертикальным швам, между слоями «пирога» свободно циркулирует воздух, выводится влага и кладка остается сухой внутри.

Где оставляются пустотные швы?

• швы необходимо оставлять над дверными проёмами, над окнами и под ними. В отношении окон должно быть не меньше двух швов на окно;
• в многоэтажных зданиях «пустошвы» должны быть над и под перемычками и перекрытиями;
• для зданий с высотой свыше 6 метров, необходимо оставлять такие швы посередине каждой из стен;
• в процессе кладки пустотные швы также оставляются в её нижнем и в верхнем ряду, с шагом 1-1,5 метра. Минимальное расстояние швов до угла – 25 см.

Важно! Порядок расположения пустотных швов всегда должен быть одинаковым – один над другим.

Основные виды перевязки швов

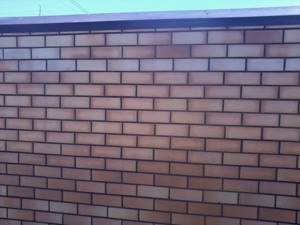

Кирпичная кладка в 1/2 кирпича (ложковая)

Кладка в 1 кирпич (крестовая) – вариант 1

Кладка в 1 кирпич (крестовая) – вариант 2

Кладка в 1 кирпич многорядная

Кладка в 1,5 кирпича вариант 1

Кладка в 1,5 кирпича. Вариант 2

Кладка в 2 кирпича

Кладка в 2,5 кирпича

Колодцевая кладка в современной интерпретации

Колодцевая кладка, пожалуй, самый распространённый и наиболее экономичный вид возведения кирпичных стен малоэтажных зданий. Эта технология, по которой теплоизоляция располагается с внутренней стороны наружной стены, — известна и применяется достаточно давно. Впервые конструкцию кирпичной стены, где внутренняя часть кладки заменена на вкладыши или засыпки (менее теплопроводные по сравнению с кирпичом) предложил русский инженер А. И. Герард в 1820-е годы. В советское время над её усовершенствованием работали инженеры Н.М. Орлянкин, Н.С. Попов, и, несколько позднее, архитектор С.А. Власов. Помимо экономии кирпича и повышения теплотехнических свойств стены, выигрыш получается и в снижении её веса. В результате уменьшается нагрузка на фундамент. Такие трёхслойные конструкции получили название «колодцевая кладка».

Толщина внутреннего слоя колодцевой кладки определяется требованиями прочности (она может быть выполнена в 0,5 кирпича, в один или в 1,5 кирпича – и для разных проектов различна). Толщина теплоизоляционного слоя рассчитывается, исходя из свойств применяемого материала. А вариантов здесь может быть много: торф, опилки, пемза, шлакобетон и др. Наружный слой делается из лицевого кирпича, его назначение – защита утеплителя и украшение фасада. Наружная и внутренняя кирпичные кладки соединяются друг с другом поперечными диафрагмами. Связи могут быть жёсткими (из того же кирпича) или гибкими. Последний вариант предпочтительнее, так как кирпич будет являться мостиком холода. Это вариант классический.

Впоследствии термин «колодцевая» стал применяться не только к кирпичной кладке, но и к конструкциям из других стеновых материалов (камней, блоков, бетонных панелей, древесины и т.д.), в которых теплоизоляция располагается между внутренней и наружной стеновыми скорлупами. В настоящее время профессионалы относят к «колодцевым» даже лёгкие конструкции из профилированных металлических листов, между которыми, без приклеивания, находится эффективный утеплитель.

Такие облегчённые стены имеют сравнительно небольшую толщину, поэтому полезная площадь, при одинаковых внешних размерах здания, оказывается больше, нежели в варианте с классической колодцевой кладкой. Теплотехнические и эксплуатационные характеристики тоже могут быть выше! Так, например, сопротивление теплопередаче современных (облегчённых) колодцевых систем на порядок выше, по сравнению со стенами советской постройки.

Однако, при возведении стен трехслойной кладкой нужно решать три проблемы: 1) вывод конденсата, собирающегося в среднем слое у облицовки (в холодный период); 2) перегрев фасада (летом), приводящий к разрушению большинства утеплителей и 3) невозможность замены утеплителя. С первой проблемой борются, обеспечивая стену пароизоляционным слоем или зазором (между утеплителем и наружной скорлупой системы), по которому будет подниматься воздушный поток, подсушивающий утеплитель. Но! В этом случае теплоизоляционные свойства конструкции падают. Казалось бы, замкнутый круг…

И всё-таки выход есть, причём очень простой: в колодцевой стене, в качестве утеплителя нужно использовать только негорючие, стойкие против термического разложения, имеющие высокую гидрофобность и незначительно деформируемые при растяжении-сжатии, безусадочные материалы, способные (при наличии вентилируемого зазора) противостоять выдуванию.

Современный рынок предлагает широкий ассортимент теплоизоляционных материалов, однако для колодцевых систем подходят далеко не все. Идеальный вариант – минеральная (каменная) вата на основе базальта. Среди профессиональных строителей большой популярностью пользуются утеплители компании PAROC, производственные мощности которой расположены в Финляндии, Швеции, Литве и Польше. Для колодцевых конструкций подходят плиты: PAROC WAS 25, PAROC WAS 35 и PAROC WAS 50, которые могут кашироваться стеклохолстом. Если стеклополотно чёрного цвета, к наименованию материала добавляется буква «t», а в случае каширования белым стеклохолстом — «tb». Если толщина теплоизоляционного слоя, по проекту, более 120 мм, то плиты PAROC UNS 37 (основной утепляющий слой) комбинируют с дополнительным ветрозащитным слоем PAROC WAS 25t (tb).

Негорючий утеплитель PAROC обладает самым низким коэффициентом теплопроводности в своём классе и позволяет повысить степень огнестойкости трёхслойной системы. Каменная вата PAROC изготавливается из гидрофобного сырья с водоотталкивающими добавками, поэтому не впитывает влагу, а перемещает её в сторону холодной скорлупы, обеспечивая быстрое удаление пара из конструкции. Тем самым материал препятствует возникновению коррозии. Благодаря хаотичному расположению волокон базальта, плиты PAROC могут выдерживать, без деформаций и усадки, значительные нагрузки извне. Всё это отражается на увеличении срока эксплуатации всего здания, с колодцевыми стенами. Пористая волокнистая структура материала PAROC служит отличной звукоизоляцией от уличного шума.

Надо отметить, что идеальных стен в практике строительства не существует. Что же касается применения теплоизоляционных плит PAROC, в трёхслойных колодцевых системах, то они помогают решить задачу утепления комплексно, сводя все негативные моменты, практически, на нет. Если у Вас появились вопросы – за более подробной информацией об использовании различных стеновых материалов, в том числе и утеплителя торговой марки PAROC, обращайтесь к специалистам .

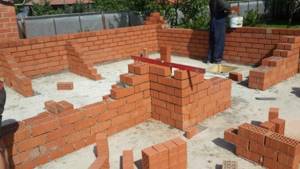

Технология кладки

Перед тем, как начать кирпичную кладку по цоколю необходимо провести изоляцию. Для этого по периметру кладки под кирпич укладывают слой рубероида или другого изолирующего материала.

При помощи уровня по углам цоколя кладут несколько рядов кирпича. На углы крепят порядовки с помощью скоб. Расстояние между делениями на порядовке составляет 77 мм (65 мм высота одинарного кирпича+12 мм высота раствора). По установленным порядовкам натягивают шнуры-причалки, которые помогают соблюсти прямолинейность и горизонтальность возводимых рядов кирпичной кладки. Шнур, желательно размещать через каждые 5 м, чтобы не допустить его провисания (если причалка натянута на 10 м, то через 5 м делают маяк в виде кирпичей для натяжения шнура). Шнур-причалка для внешних стены крепится по порядовкам, а для внутренней при помощи скоб.

На кирпич, используя мастерок, кладут раствор, толщина в 30 мм и отступом от наружной части стены – 20 мм. Первый ряд кирпичной кладки – тычковый. Кирпич кладут способом «вприжим» или «вприсык».

Способ вприсык

Способом «вприсык» кирпич укладывают на пластичный раствор (осадка конуса 12-13 см).

Очередность действий при кладке кирпича «вприсык»:

1. Сначала:
   берут кирпич в руки и немного его наклоняют,
2. загребают гранью (ложком – для тычкового ряда, тычком – для ложкового ряда) на кирпич немного разостланного раствора,
3. придвигают кирпич с загребенным раствором к кирпичу, который был уложен ранее.
4. Затем осаживают кирпич на раствор.

Способ вприжим

Способом «вприжим» кирпич укладывают на жесткий раствор (осадка конуса 7…9 см) с обязательной расшивкой и полным заполнением швов.

Очередность действий при кладке кирпича «вприжим»:

1. К вертикальной грани ранее уложенного кирпича мастерком подгребают и прижимают часть раствора.
2. Затем кладут новый кирпич, обязательно прижимая его к мастерку.
3. Резким движением вверх вынимают мастерок.
4. Осаживают кирпич.

Подробная инструкция по кладке кирпича от разметки фундамента до кладки стены на нашем сайте www.gvozdem.ru в статье «Кладка кирпича своими руками».

Инструменты

Давайте узнаем что нужно для кладки кирпича:

• Кельма или второе его название мастерок. Им он укладывает раствор и убирают все лишнее. Рукояткой мастерка выравнивают кирпич в правильное положение.
• Расшивка – предназначена для разделывания швов.
• Кирочка. Приспособление для разбивки кирпича до нужного размера и его очистки. Порядовка. Она применяется для поверки высоты кладки. Толщина шва не должна превышать двенадцати миллиметров.
• Кручёный шнур – это приспособление необходимо для поверки горизонтали. Служит для обеспечения прямолинейности рядов.
• Угольник — для поверки углов.
• Отвес является инструментом, который отвечает за вертикаль возводимой стены.
• В работе каменщика основное значение имеет контроль, за точностью по горизонтали и вертикали рядов кирпичей. Для такого контроля используют строительные уровни.
• Правило — металлическая или деревянная ровная рейка для контроля плоскости стены.

Читайте здесь — Кладка стен — советы по выбору кирпича, расчет толщины и методики кладки кирпича (100 фото и видео)

Также для измерения расстояний и длин используется рулетка. А для нанесения меток – карандаш. Выполняя работы самостоятельно, вы существенно экономите на оплате труда каменщика. Соответственно, снижается и цена кладки кирпича.

Расшивка швов

Чтобы получить достаточное уплотнение раствора в швах, а также придать кирпичной кладке четкий рисунок с наружной стороны – применяется расшивка швов. В данном случае кладку кирпича выполняют с подрезкой раствора. Швам при расшивке придают следующие формы:

• треугольную,
• вогнутую,
• выпуклую,
• прямоугольную,
• закругленную.

Так, например, для получения выпуклых швов используют расшивки вогнутой формы.

Для получения более качественных швов и сокращения трудовых затрат швы кирпичной кладки расшивают до момента схватывания раствора, соблюдая следующую последовательность:

1. щеткой или ветошью вытирают поверхность кирпичной кладки от растворных брызг, налипших на нее;
2. расшивают вертикальные швы (3-4 ложка или 6-8 тычков);
3. расшивают горизонтальные швы.

Если в дальнейшем вы планируете штукатурить стены, то тогда кладку кирпича необходимо выполнять впустошовку, т.е. раствор на 10-15 мм не доводить до поверхности стены. Данный метод позволит штукатурке прочно закрепиться на поверхности стены. © www.gvozdem.ru
