Деревянная поворотная лестница – решение для маленького помещения!

Лестница с забежными ступенями придумана специально для того, чтобы сэкономить пространство в помещении. Она представляет собой конструкцию популярного типа. Отличительными чертами является комфорт, практичность, эстетичность.


Лестница с забежными ступенями придумана специально для того, чтобы сэкономить пространство в помещении.

Что такое лестница с забежными ступенями

Частый вариант, когда пространство не разрешает произвести монтаж стандартной одномаршевой лестницы. В этом случае прибегает к изделию, имеющему именно забежный вид ступеней. Оно поделено на два марша с участком винтового устройства между ними.


Частый вариант, когда пространство не разрешает произвести монтаж стандартной одномаршевой лестницы.

Метод пропорционального расширения

Г-образная лестница

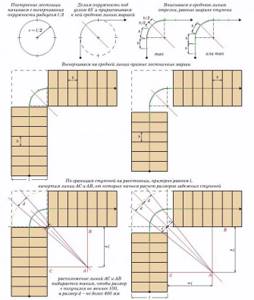

Рассмотрим пример построения Г-образной поворотной лестницы. На листе вычерчивается окружность радиусом l/2 (рис. 1) и делится под углом в 45° относительно оси. Вдоль первой четверти окружности пририсовывается средняя линия маршей, центр которой должен совпадать с только что созданным углом (рис. 2). Затем в среднюю линию вписываются отрезки, равные ширине ступени, первым (рис. 3) или вторым способом (рис. 4).

В зависимости от выбранного способа проектирования, в углу поворота лестницы будет располагаться одна ступень (первый) или две (второй). Данный выбор не оказывает каких-либо значимых преимуществ или недостатков на конструкцию, а используется в большей степени для удобства построения схемы.

Следующим шагом на средней линии вычерчиваются прямые лестничные марши с необходимым количеством стандартных прямоугольных ступеней шириной b.

Вдоль границ ступеней на расстоянии примерно равном l, отрисовываются линии AC и AB, которые будут являться основой для расчета размеров забежных ступеней. Расположение линий AC и AB выбирается таким, чтобы размер e получился не менее 100 мм, а размер d – не более 400 мм.

В наших калькуляторах расчета забежных лестниц [],[],[] с произвольным количеством ступеней, параметр e равен параметру MW.

На продолжении линий AB и AC наносится разметка в виде отрезков длиной, равной ширине ступени b. Точки средней линии марша лестницы соединяются с соответствующими точками на линиях AB и AC, и продлеваются до границы лестничной клетки.

Получившиеся отрезки образуют забежные ступени и соответственно, в местах пересечения линий с контуром имеющихся ступеней – прямые заменяются поворотными. После этого, имеющийся готовый чертеж подгоняется под реальный масштаб и снимаются размеры элементов.

П-образная лестница

Предположим, что необходимо спроектировать поворотный узел П-образной лестницы. В этом случае расчет забежных ступеней будет происходить от обратного, то есть нужно заранее продумать расположение параллельных пролетов и расстояние между ними, а затем перенести схематичное изображение в правильных пропорциях на чертеж.

Первый способ

Посередине предполагаемых маршей наносятся средние линии, которые соединяются между собой посредством полуокружности с центром в точке А. Вдоль получившейся линии движения abc, размечаются поворотные и прямые ступени с шириной b в месте пересечения. Нанесение ступеней начинается с верхнего элемента и так, чтобы вертикальная линия BC разделяла его по ширине на две одинаковые части.

Следующим шагом является регулировка размера забежных ступеней. Для этого рекомендуется захватить три ближайшие прилегающие прямые ступени (чем больше войдет в расчет, тем плавнее переход, но более трудоемкое изготовление) и вдоль внешнего края последней провести горизонтальную линию DE.

Для этого продолжают линии делений 1 и 2 в направлении прямой DE (пересекаются в точке А) и получают отрезок 1-2 (равный b). Затем на линии OE отмечают точки с шагом равным b, но с учетом расположения в центре поворота. Если ступень одна (рис. 13) – точка 1 будет удалена от точки O на расстоянии b/2, а все последующие точки расположатся друг от друга на расстоянии b.

Количество точек на линии OE определяется количеством забежных ступеней, которые необходимо откорректировать.

Затем соединяются точки на прямой с соответствующими точками вдоль средней линии движения, в результате чего на чертеже лестницы образуются контуры поворотных ступеней правильной формы. Аналогичные действия необходимо выполнить и по отношению к правой половине.

Второй способ

Второй метод определения формы забежных ступеней повторяет предыдущий на начальных этапах (первичная разметка прямых и поворотных ступеней) и выделяется только альтернативным способом построения расчетных линий – его суть заключается в следующем.

Надлежит выбрать некоторое количество элементов на прямом марше, которые в последствии будут модифицированы под забежные для компенсации формы ступеней в радиальной части конструкции. Вычерчивается вертикальная линия AB, равная их ширине (в примере 3 ступени). После, из точки А проводят наклонную АС произвольной длины и под любым острым углом по отношению к AB с необходимым количеством делений в любом масштабе, но с условием что размеры этих делений последовательно увеличиваются на одну часть, причем от точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. (точка C соответствует седьмому делению).

Соединив точку C с точкой B и проведя из каждой последующей точки (6, 5, 4, 3, 2) линии параллельные BC до прямой AB, следует продолжить их до соответствующих делений на линии движения. Таким образом вырисовывается правильный контур формы забежных ступеней в горизонтальной проекции.

Стоит отметить, что подобный графический расчет не гарантирует высокую точность размеров забежных ступеней, поэтому в процессе сборки возможна незначительная подгонка элементов. Также необходимо подчеркнуть, что при снятии размеров с чертежа необходимо перепроверять суммарную размерность всех ступеней с каждой стороны, так чтобы итоговое число не отличалось от действительного размера лестницы на этом участке.

Плюсы и минусы забежных лестниц

Данное устройство обладает как преимуществами, так и недостатками. Например, к положительным характеристикам относится:

  • Экономия места – жильцы сталкиваются с трудностью нехватки помещения для расположения стандартной лестницы на втором этаже. Данный вариант не требует большой площадки, благодаря своим небольшим параметрам впишется в любое помещение.
  • Внешний вид – стильный, современный, эстетичный. Красиво смотрится в различных стилях интерьера.
  • Экономность – исходя из модели, материала может понадобиться значительно меньше, чем для обыкновенной конструкции.
  • Плавный поворот – такой критерий очень удобен в передвижение по дому.
  • Материал – изготовить устройство можно практически из любого материала, ограничения отсутствуют.

К минусам относят следующие факторы:

  • Из-за компактности разойтись двум людям на лестнице затруднительно.
  • Выполнение расчетов сложное. Это обусловлено конструктивными особенностями изделия.

Дизайн лестницы в интерьере

Жилье для человека – не только возможность обезопасить себя от внешних воздействий и получить тепло. Современные люди планируют создание своего «гнездышка» так, чтобы находиться в нем было уютно и комфортно. В создании индивидуальной домашней атмосферы важную роль играет интерьер, а все элементы дома должны вписываться в общий стиль.

Забежная лестница в частном доме оформляется при помощи правильно подобранных материалов и цветовых решений. Вот несколько примеров сочетания изделий с интерьером разных стилей:

  1. Классический стиль интерьера предполагает исполнение из древесины (преимущество отдается благородным породам). Приветствуется декор (но в меру, без наляповатостей) в виде резьбы.
  2. Оформление дома в нейтральном стиле позволяет использовать для отделки, например, угловой лестницы на второй этаж, различные материалы. Главное правило – цветовое сочетание с остальными элементами интерьера, а также сдержанность и отсутствие излишеств.
  3. Модерн – это вставки из металла и стекла, использование неоновой подсветки на ступенях, предпочтение современным цветовым решениям. Дом в стиле модерн может сочетать в себе несколько направлений в интерьере (хай-тек, урбанизм и т.д.). Поворотная лестница в таком доме должна быть заметной.
  4. В стиле кантри часто оформляются загородные дачи. Это направление известно своей простотой. Поэтому лестницы строят также простыми. Используют в основном дерево натуральных оттенков, такое как ольха.


В каком бы стиле ни создавался частный дом, вписать в интерьер лестницу с забежными ступенями не составит труда. Главное – изучить данный вопрос и подойти к его реализации основательно.

Каким критериям должны соответствовать лестницы

Главный принцип, которому отвечает любое изделие – безопасность. При этом использование сооружения должно быть комфортным. Данные ступени обладают сложной конструкцией, соответствующей обоим требованиям.

Лестница отвечает таким критериям:

  • В установке устройства базовым является пропорциональность. Ступеньки обязаны находиться на одинаковом расстоянии одна от другой по длине всего пролета. Стандартное расстояние не больше 160 миллиметров, но при этом не меньше 100.
  • Поступи предоставляется повышенное внимание. На тесных участках советуют расстояние в 100 миллиметров. В центре глубина составляет 200, на широких не превышают 400.
  • Непременно должны быть перила высочайшего качества. Высота лестничного ограждения обладает амплитудой от 900 миллиметров до 1200.
  • Ширина пролета начинается от 900 миллиметров. Данный критерий зависит от индивидуальных, конструктивных свойств лестничной модели. При желании критерий увеличивают.
  • Диапазон вышины устанавливается 190-200 сантиметров. Уровень зависит от человеческого роста, цифра может варьироваться. Оптимальный параметр рассчитывается по следующей формуле: к росту человека добавить 100 миллиметров.
  • Максимальный угол наклона не выше 45 градусов. Комфортный составляет 30 градусов.
  • Численность ступеней обычно от 15 до 18 штук.
  • Изделие должно быть способным выдержать большую массу, изготовлено из прочного материала, быть устойчивым.
  • Максимальное нависание поступи составляет 5 миллиметров.


Учитывая все вышеперечисленные технические требования, устройство будет комфортным, безопасным. Не стоит забывать о критериях ГОСТа:
  • глубина – 40 сантиметров;
  • максимальная глубина – 10 сантиметров;
  • глубина центра – 20 сантиметров;
  • высота перекрытия – минимум 2 метра.

Важно! Требованиям ГОСТ необходимо обязательно следовать. В противном случае конструкция не прослужит длительный промежуток времени.

Как сделать поворотную лестницу своими руками — пошаговая схема

Шаг 1: Проводим расчеты

Для расчета требуемого количества ступеней нужно исходить из высоты. Практика показывает, что оптимальной высотой является около 15-20 см и не более 30 см, поскольку более высокие либо низкие ступени делают подъем опасным. Нужно продумать ширину: необходимо, чтобы она могла гарантировать полную опору для ног – от 20 до 30 см. Важна и ширина самой лестницы – нежелательно делать ее менее 1,2 м. К слову, расчет лестницы для многих считается самым сложным шагом, а потому попробуйте просто найти устраивающую вас схему в интернете.

Шаг 2: Установка проступей и подступенок

Для закрепления таких элементов, как проступи и подступени, следует выпилить уступы на тетивах, в которых вставляем шипы ступеней. Если «гнезда» (уступы) находятся на нижней части тетивы, то ее сначала ставим на место, а следом снизу монтируем сами ступени. Тетивы могут быть установлены на балки площадки разнообразными методами. К самому надежному относят крепление с использованием тетивы с торцевыми шипами.
Есть еще вариант использования скоб, однако в таком случае не следует говорить о практичности постройки. К слову, можете воспользоваться вместо тетивы болтами, поскольку такие крепежи сегодня считаются наиболее эффективными. Несмотря на то, что конструкция по внешнему виду будет очень хрупкой, такие крепежные элементы очень прочные и надежные – если использовать болты, ваша лестница сможет выдерживать нагрузки до 1500 кг.

Шаг 3: Учет усадки стен

Чаще всего, лестницы изготавливают при постройке нового дома, если и вы столкнулись с таким вопросом, то должны учитывать усадку здания. Для этого центральные балки подпираются крепкими временными стойками (главное, сделать их прочными), закрепляем их скобами, и на концах балок, которые будут установлены около стен, оставляем маленький зазор. После процесса усадки, стойки нужно убрать, а в гнезда, где будут расположены балки, монтируем прокладки требуемого размера.

Шаг 4: Делаем ограждение

К созданию ограждения мы приступаем только тогда, когда закрепили тетивы и вставили ступени, то есть, когда лестница практически собрана. Стойки ограждений вставляем в уже подготовленные выемки, следом устанавливаем поручни.

Шаг 5: Оформление лестницы

Последний наш этап – декорирование сооружения. Поскольку в работе мы использовали дерево, нужно, чтобы применяемый нами материал не только украсил древесину, но и стал своеобразной защитой. А потому лучше всего приобрести полупрозрачную краску или простой лак. При этом проводить работы по покраске желательно в теплую погоду, а само дерево должно быть сухим. Покраску лестницы осуществляют валиком либо кистями сверху вниз, прокрашивая на каждом уровне ограждение и ступени. Среднее время высыхания материала составляет около трех суток.
К слову, чтобы дерево прослужило вам как можно дольше, его необходимо на несколько дней хранить в помещении, где будет осуществляться ремонт, чтобы разница в температуре не повлияла на структуру и качество древесины. Таким образом, поворотные лестницы на второй этаж являются хоть и достаточно сложными для самостоятельного создания, но и наиболее практичными конструкциями. Экономия места, возможность установки и около стен, и по центру помещения – это не единственные плюсы!

  • Автор: Михаил Малофеев
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!

Типы конструкций забежных лестниц

Забежное устройство имеет несколько разновидностей:

  • Винтовые – является самым привлекательным и компактным видом.
  • Г-образные – обладают поворотом на 90 градусов, занимают мало пространства, вполне компактные.
  • П-образные – поворотный градус составляет 180.
  • Криволинейные – сооружения с плавными поворотными линиями.
  • На косоуре – стандартный дизайн, в качестве опоры служит одна балка (косоур), размещенная посередине пролета.
  • На тетивах – удерживание происходит с помощью двух деревянных тетив. Для больше надежности их скрепляют прутом, изготовленным из металла.


Чаще всего лестницы с забежными ступенями используются п-образного типа. Хотя каждый вариант имеет свои преимущества. Основная черта – компактность. Месторасположение ступеней разное: в верхней, нижней части или посередине пролета.


Чаще всего лестницы с забежными ступенями используются п-образного типа.

Конструирование [пошаговая инструкция]

Обеспечить надёжность, прочность и красивое оформление лестницы с забежными ступенями можно только при правильном её конструировании. Для тех, кто имеет малейшие навыки в технических расчётах, выполнить их не составит труда. Перед началом работ обязательно выполняется составление проекта.

Инструменты и материалы

Первостепенной задачей при изготовлении лестниц с забежными ступенями является приобретение качественной древесины. Многие специалисты рекомендуют использовать материал из тёмного дуба, но его стоимость высока. Более доступным материалом является клён — он и стоит дешевле, и имеется в продаже в определённых объёмах.

На момент закупки нужно рассчитать необходимое количество материала. По мнению опытных мастеров, на 1 м погонный конструкции уходит 1 м3 древесины.

Кроме материала, из которого будет изготавливаться лестниц,а нужно подготовить и инструменты. В их перечень входят:

  • электролобзик;
  • дрель;
  • шуруповёрт;
  • измерительная рулетка;
  • уровень;
  • молоток;
  • крепёжные детали.

Расчёт лестницы

Для расчёта лестницы с поворотными ступенями следует выделить основные моменты и выполнить их расчёт. Обязательно учитываются такие моменты:

  • параметры размеров внутренней и внешней части поворотных элементов;
  • глубина ступеней;
  • высота подступенка;
  • размер выступа ступеней.

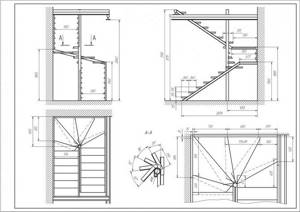

Для удобства использования чертежа необходимо правильно и подробно выполнить построение. Все перечисленные выше параметры наносятся на схему. Для облегчения расчётов можно пользоваться онлайн калькулятором.

Высота

Расчет лестницы с поворотом на 90 градусов начинается с ее высоты, которая определяется расстоянием от основания первого этажа до верхней точки перекрытия между первым и вторым этажом. Рассчитать можно и так: берется рост самого высокого члена семьи и к этому показателю прибавляется 100 мм — получаем расстояние от ступени до потолка. Оптимальное значение — 2 м.


Рекомендуемая высота лестницы на второй этаж

Длина марша

Габариты марша поворотной лестницы зависят от предпочтений хозяев и основных размеров помещения. Для лестниц с поворотом на 90 градусов переход может осуществиться на любом уровне. Но, специалисты отмечают, что удобнее сконструировать лестницу, если длина верхнего марша будет составлять не менее 2 м. Для п-образных конструкций длину маршей берут одинаковую.

Ширина

Параметр ширины лестницы с поворотом бывает разный. Он зависит от особенностей помещения, выбранного места установки и размеров проема. Немаловажно и то, насколько интенсивно планируется эксплуатация будущей конструкции.

В нормативных документах установлены размеры от 1000 до 1400 мм. По таким лестницам могут подняться одновременно 2 человека и даже транспортировать мебель, но и места под такую лестницу должно быть выделено больше.

На практике в небольших частных домах проектируются лестницы шириной от 700 до 900 мм. Это оптимальна величина для передвижения одного человека.

Количество маршей

В расчете лестницы с забежными ступенями обязательно определяется количество маршей. Зависит оно от типа выбранной конструкции. Поворотные Г-образные лестницы обычно конструируются двухмаршевыми. Нижний отдел обычно короче верхнего. П-образные конструкции также монтируются двухмаршевыми, каждый из них обустраивается прямыми ступенями. Касательно с-образных строений можно отметить, что они могут иметь более двух маршей.

Статья по теме: Облицовка бетонной лестницы деревом: особенности отделки и технология проведения

Угол наклона (крутизна)

Нельзя сделать лестницу комфортной в использовании, если не продуман угол ее наклона. По слишком крутой лестнице передвигаться затруднительно и опасно, хотя и позволяет значительно сэкономить место в помещении. Средние параметры крутизны конструкции для жилых помещений составляют от 24 до 37.

Число ступеней

Число ступеней целиком и полностью зависит от длины лестницы. В поворотных конструкциях необходимо посчитать число ступеней по отдельности для маршей и для площадки перехода, то есть количество забежных ступеней. Обычно это число зависит от радиуса разворота, который наносится на чертежи, а затем разбивается на секторы.

В идеале количество ступеней в каждом марше лестницы должно быть одинаковое.

Высота проступи (расстояние между ступенями)

Высота проступи, то есть расстояние между соседними элементами, должно быть таким, чтобы человек передвигался, не напрягаясь. Общепринятыми нормами установлен оптимальный размер проступи – 15-20 см.

Шаг (ширина ступени)

Немаловажным фактором для комфортного передвижения является ширина ступени. Оптимальным вариантом является соответствие параметра с длиной ступни человека. Поэтому установлен параметр – 23 см. Естественно этот показатель может колебаться как на увеличение, так и на уменьшение размера.

Если габариты помещения не позволяют установить стандартные ступени, то можно прибегнуть к некоторым хитростям. К примеру, можно увеличить нависание ступени над опорой. Но, в этом случае необходимо помнить, что здесь тоже существуют свои нормы: этот параметр не должен превышать показатель 5 см.

Чтобы правильно рассчитать забежные ступени, необходимо следовать таким требованиям:

  • ширина внешней части не должна превышать 40 см;
  • ширина ступени с внутренней стороны обустраивается не менее 10 см.

Из каких материалов изготавливают лестницы забежного типа

Лестничные изделия производятся из бетона, металла, дерева или стекла. Самыми популярными являются деревянные, металлические или комбинированные – несущий каркас металлический, ступени выполнены из дерева.


Лестничные изделия производятся из бетона, металла, дерева или стекла

Дерево всегда было классикой. Оно привлекательное, прочное, экологически чистое, легкое по весу. Металл обладает практически такими же достоинствами, кроме массы.


Дерево всегда было классикой.

Должное внимание надобно уделять характеру материала. Если оно будет минимальным, произведенный из него продукт станет непрочным и недолговечным. Рекомендуют требовать сертификаты и внимательно изучать внешний вид.


Должное внимание надобно уделять характеру материала.

Новинки дизайна забежной лестницы

Если нравится необработанный декор, то может возникнуть соблазн использовать архитектурный бетон или ковку слоя штукатурки и обнажить старый кирпич, который при необходимости можно покрасить белой краской. Это вечный тренд аранжировки, являющийся украшением сам по себе, без необходимости чрезмерного количества украшений. Если забежная лестница выполнена из бетона, то подобное оформление может очень удачно вписаться в интерьер.

В современных зданиях лучше всего подходят минималистские лестницы, окрашенные одноцветной краской – как обычной, так и структурной. Например, на винтовых лестницах уникальный результат будет достигнут благодаря использованию эмульсии с 3D эффектом.

Хозяин предпочитает эффектные, уникальные интерьеры? Хорошей идеей может стать создание ручной росписи с выбранным мотивом, который будет покрывать всю лестницу, являясь главным украшением дома.

Как сделать забежную лестницу самостоятельно

Система забежной лестницы непростая из-за своих индивидуальных особенностей. Чтобы сделать ее самостоятельно необходимо составить чертеж, произвести расчет таких размеров: длина, ширина, высота. Также необходимо учитывать площадь комнаты и размеры устройства. Затем выполнить этап:

  • определиться с ее месторасположением;
  • рассчитать высоту от начала до второго этажа и ширину проема;
  • отмерить четкую численность ступеней;
  • выбрать материал и вид строения: будет ли она на одном косоуре или иметь какой-либо другой тип.

Требования к проектированию забежных лестниц

При расчете нужно учитывать требования к проектированию лестниц, обеспечивающие безопасность перемещения человека:

  • ширина марша — не менее 90 см;
  • высота ступеней — 15-20 см;
  • глубина прямоугольных проступей — 25-30 см;
  • для забежных минимальная ширина внутренней части — 10 см, центральной 20 см, максимальный наружный размер — 40 см;
  • уклон прямых маршей — до 45°;
  • до низа потолочных конструкций по ходу движения — 2 м;
  • высота ограждения — не менее 90 см;
  • между балясинами — 10-15 см;
  • расстояние до дверей — не меньше 1 м.

Отвечающая таким нормам забежная лестница будет удобной, функциональной и безопасной.

Расчет размеров и создание чертежей

Надобность в самостоятельном составлении чертежа отпадает. Существуют способы, благодаря которым данный процесс выполняется быстро. Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.


Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.

Некоторые используют уже готовые чертежи. Найти их можно в интернете, затем подобрать подходящий. Но надобно быть внимательным: могут попасться неправильные измерения, которые не годятся для эксплуатации.


Некоторые используют уже готовые чертежи.

Еще один вариант – онлайн-калькулятор. Он является самым удобным для выполнения расчетов. Главный плюс – корректировка заданных цифр. Процесс происходит автоматически, пользователь получает чертеж на основе указанных значений.


Еще один вариант – онлайн-калькулятор.

Часто прибегают к методу пропорций. Используется он для изделий, имеющих г-образную и п-образную форму. В таком варианте необходимо выполнить дальнейшие действия:

  • На проекте выполняют разметку середины марша, по ней проводят прямую, на которой отображают отдельные части, равные ширине поступи.
  • Посредине забежных и прямых ступеней отмечают рубеж.
  • На половине поворотной площадки выполняется точная отметка, по ней обозначается участок.
  • От черты откладывается примерно половина размера ступеней.
  • От проверенной численности ступеней вычитается количество прямых линий, получившихся по схеме. На середине участка стоит помнить о проверке глубины. Если он рекомендованного – число ступеней понижают.

Подробности

Главные требования

Безопасность и комфорт – главные принципы, которым должна отвечать все постройки. Лестница не стала исключением. Ряд технических требований, которые представлены, характерны даже для прямых конструкций маршевого типа:


  • Высота ступенек должна быть одинаковой на протяжении общего пролета лестницы, а утвержденный диапазон составляет от 10 до 18 см, идеальный – от 10 до 15 см.

  • Глубина обычных прямых ступенек – она будет в диапазоне от 20 до 40 см, и безопасным будет, когда 70% ступни лежит на опоре.
  • Глубина проступи забега – она составляет в узкой части от 10 см, а в центральной от 20 см, в наиболее широкой до 40 см.
  • Требуется продумать ограждения балясины для лестниц с высотой в 0.9-1.2 метра.
  • Ширина марша лестницы от 0.9 метров, и данный параметр будет зависеть от технических параметров размещения и требований к конструкции (возможность заноса предметов мебели на второй этаж, интенсивность движения в разных направлениях). Чтобы оба человека безопасно смогли разойтись, маршевая ширина должна быть от 1.25 метров.
  • Высота прохода – дистанция от перекрытия до проступи по ходу движения установлен нормами от 1.9 до 2 метров. Расчет производят исходя из роста наиболее высокого члена семьи, к которому прибавляют 10 см. Так получится требуемая высота прохода.
  • Уклонный угол – идеальный считается в районе 30 градусов, а максимальный угол 45 градусов.
  • Рекомендуется число ступеней для лестницы забежного типа должно быть до 16 штук. Это обусловлено отсутствием зоны для отдыха.
  • Лестница должна быть надежная, выдерживать свою массу и несколько человек единовременно. Материал для проступи советуют использовать с износоустойчивыми параметрами.
  • Нависание проступи допускается до 0.5 см. Так, увеличивается глубина ступени. Применяется для того, чтобы сохранить оптимальные параметры (угол уклона, высота и глубина проступи, а также лестницы).

Все параметры, которые перечислены выше, а также данные, будут обеспечивать удобство и безопасность передвижения между этажами.

Преимущества

К главным достоинствам деревянной лестницы с забежными ступенями (чертеж) относят:

  1. Компактность – часто размещать прямую конструкцию не получается из-за размеров или площади проема на второй этаж. Чтобы преодолеть такие трудности с минимальными потерями, устанавливают забежные ступеньки в поворотном марше.
  2. Красота – пролет лестницы с поворотами добавит особого шарма в домовой интерьер.
  3. Экономия строительных материалов – при увеличении уклонного угла (то есть крутизны) станет меньше расход материалов.

К минусам стоит отнести уменьшения уровня комфорта, а еще безопасности передвижений. Забежные проступи отличаются по габаритам, требуется приспособиться. Да и расходиться на подобном марше труднее, нежели на простых лестницах.

Технические параметры

Для правильного составления схемы лестницы важно учитывать все нормативы, которые перечислены выше, размеры помещения и увязать их по плану. Для этого важно приступить к таким действиям:


  • Определите конструкционное расположение.

  • Сделайте соответствующие замеры – высоту, ширину проема от чистового пола на первом этаже до поверхности пола второго.
  • Прорисуйте в масштабе план цокольного или первого этажа с детализацией. Если в месте, где будет установлена лестница, есть окна, проемы, ниши, выступы, их отмечают на чертеже с привязкой к полу и стенам.
  • При выборе разновидности конструкции и строительных материалов для нее.
  • Делают предварительные расчеты по числу, глубину и высоте ступенек.

Такие данные помогают делать верный выбор конструкции, которая будет обеспечивать соблюдением строительных нормативов.

Чертежи и способы забежных ступеней

При учете современных технологий и получения скорых результатом можно использовать несколько методов для того, чтобы составить конструкционную схему.

Программы для проектирования

Идеальный вариант для конструирования. Есть специализированные софты, которые на базе чертежа будут выдавать спецификацию на материалы с распиливанием. Для бесплатных ПО подобной опции попросту нет. Но выполняя детальные чертежи, рассчитывать число материала будет нетрудно. Недостатком этого метода будет расход времени на поиски и осваивание программного продукта.

Готовые решения

Чертежи, которые есть в Сети, позволяют выбирать идеальный вариант. Но требуется обязательно проверять их на предмет соответствия техническим параметрам, чтобы обезопасить себя от какой-то конструкторской необразованности. Для этого можно использовать онлайн-калькулятор или осваивать один из способов расчета забежных ступеней. Главная трудность при работе с подобными чертежами является вписывание в требуемое пространство готовое решение. Можно столкнуться с тем, что выступ или окна на поверхности стены оказываются в месте установки лестницы. Потребуется или адаптировать конструкцию под домовой интерьер, или подыскивать иной подходящий вариант.

Способ пропорций

Главная сложность в конструировании и составлении чертежа металлической лестницы с забежными ступенями своими руками – подсчет числа поворотных элементов и разработка форм. Подсчет производится посредством пропорций. Этот способ идеально подходит для лестниц на 90 и 180 градусов. Для начала требуется прочертить вид сверху конструкции, вписывая ее в предполагаемую площадь. После произведите операции:

  1. Размечайте середину марша, проводите линию. На ней требуется прочертить отрезки, которые равны ширине проступи (по нашему примеру это 0.38 метров).
  2. Отмечайте границу между забежными и прямыми ступенями, прочерчивать прямую.
  3. Определяйте середину площадки поворотного типа, проводите отрезок. Получившееся пересечение с предыдущей прямой определяем, как Т1.
  4. От линии, которая определит середину поворота, в узкой части откладывайте половину оптимального размера забежных ступеней (5 см), аналогичную разметку производить для широкой части 20 см. прочертите отрезки до пересечения со средней поворотной линией, отметить нужно как Т2.
  5. От расчетного числа ступенек (к примеру, 24 шт.) отнимите полученное по чертежу количество прямых ступенек. Остаток требуется пропорционально разметить на отрезке Т1-Т2. При этом проконтролируйте глубину проступи на маршевом среднем участке. Если она будет меньшей оптимальной, то есть 20 см, нужно уменьшить число ступеней.

Это наиболее доступный и простой метод строения чертежей. Есть еще 3 метода – развертки, датский и подъема линий. Технологии, которые перечислены, довольно трудные и требуют более глубоких познаний в матанализе. В таких методиках важно учитывать вертикальную и горизонтальную кривизну конструкций. Важно отметить тот факт, что чертежи по любым из перечисленных выше методов производят с некоторой погрешностью. По этой причине даже профессионалы выполняют подгонку элементов по методу сборки. Забежной тип лестницы является более трудной конструкций, и потому если нет уверенности в своих навыках, то расчет, монтаж и процесс проектирования стоит доверять специальным предприятиям.

Особенности сборки и монтажа забежной лестницы

Для производства данного устройства необходимо придерживаться определенной инструкции:

  • Первым делом изготавливают балки. На подобранном материале производят образец треугольной формы. Высота и углубление ступеней равна катетам треугольника. Делается разметка, циркулярной пилой вырезается косоур.
  • В столбе выдалбливается стержень для вхождения косоура.
  • В поворотной части производиться монтаж базы для ступенек.
  • В верху балки фиксируется. Для этого используются металлические уголки. Детали должны быть на одинаковом уровне, тогда будущая конструкция имеет ровный вид.
  • В забежной части вырезаются порожки. В общей сложности их надобно примерно три, четыре. Панель из дерева делят на надлежащую численность частей с помощью линии, идущей из одного ее угла.
  • Длина ступеней обязана быть равной.
  • Лакированием рекомендуют заниматься перед установкой. Покрытие лаком выполняется в три слоя.
  • Для фиксации ступеней в столбе делаются пазы. Чрезмерно широкие не нужны, иначе не будет удерживаться.
  • В дополнение смазывают клеем и производят фиксацию саморезами.
  • Чаще перила просто прикручиваются саморезами или шкантами к главной конструкции.
  • Затем их надобно точно подогнать по размеру: натягивают шнур от первого до последнего столба, отмечают уровень. По нему обрезают столбики.
  • Крепиться поручень.
  • Создается опалубка.
  • Производят укладку арматуры, образующую форму ступеней.
  • Замешивают раствор: песок, цемент, щебень.
  • Заливают ступени, выравнивают их. В процессе застывания постоянно увлажняют, чтобы избежать появление трещин.

Лестница

62 votes

+

Голос за!

Голос против!

С целью уменьшения размера лестничной клетки и для экономии пространства рекомендуется обустраивать забежные лестницы. О разновидностях и рекомендациях по обустройству забежных лестниц рассмотрим далее.

Оглавление:

  1. Забежная лестница: особенности и преимущества
  2. Расчет забежной лестницы: технология процесса
  3. Забежная лестница своими руками: инструменты и этапы работы
  4. Бетонная лестница с забежными ступенями своими руками

Забежная лестница: особенности и преимущества

Забежная лестница имеет вид круговых ступеней, располагающихся в непрерывном направлении. При этом один конец лестницы имеет намного меньшую ширину, чем другой. Данные ступени заменяют лестничную площадку.

Выделяют два вида забежных лестниц:

  • поворотная лестница с забежными ступенями;
  • с наличием поворота под углом в 180 градусов, п-образные.

Среди преимуществ установки лестницы забежного типа следует отметить:

  • уменьшение площади, необходимой для возведения лестницы, данная лестница очень компактная и не занимает много места;
  • благодаря первому преимуществу, помещение с такой лестницей визуально кажется больше;
  • привлекательность внешнего вида еще одно достоинство забежной лестницы.

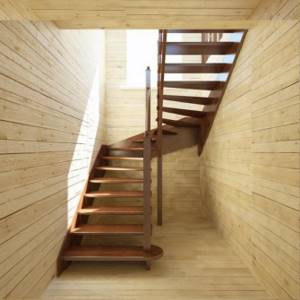

Забежные лестницы фото:

К недостаткам забежных лестниц нужно отнести:

  • присутствие психологического дискомфорта, возникающего в процессе поднимания по узким ступеням;
  • сложность в произведении расчетов из-за сложной конструкции;
  • комфорт от пребывания на такой лестнице ниже, чем на лестнице с площадкой;
  • при неправильном конструировании лестницы возможен риск падения и травмирования, особенно это касается маленьких детей.

Расчет забежной лестницы: технология процесса

Во избежание возникновения неприятностей при эксплуатации забежной лестницы, к вопросу проведения расчетов и ее проектирования следует отнестись с особой внимательностью. При проведении данного процесса учтите такие нюансы:

1. Значение глубины наружного края ступеней не должно превышать сорока сантиметров, а внутреннего не менее десяти.

2. Среднее значение глубины каждой ступени составляет 20 см.

3. Высота ступеней варьируется от 12 до 22 см.

4. Значение максимального выступа торцевой части проступи составляет 4 см.

Расчет г-образной лестницы требует соблюдения таких формул:

  • чтобы повысить комфорт ее эксплуатации (c) глубина ступеней минус (d) их высота должны составлять 12 см;
  • чтобы обеспечить максимальную безопасность c+d=46 см;
  • для того, чтобы вычислить оптимальный шаг нужно 2d+c=62 см.

В процессе сооружения лестницы в виде буквы п, значение междумаршевого интервала не должно быть меньше значения четверти от ширины ступени. Если этого не придерживаться то ступени в лестнице будут очень узкими, и риск получения травмы возрастет в несколько раз. Интервал между площадкой лестничного марша и перекрытия не должен превышать двух метров.

Забежные лестницы чертежи:

Предлагаем ознакомиться с основными рекомендациями по расчету забежной металлической лестницы в виде буквы П:

1. Отметьте центральный участок изгиба. Он должен совпадать с радиусом внутреннего участка лестницы.

2. Установите необходимое количество забежных ступеней, от их величины зависит комфорт в эксплуатации лестницы.

3. По центру между первой и последней забежной ступеней начертите линию, соединяющую их (С-Д). Кроме этого такую же линию следует начертить перпендикулярно С-Д, ее обозначьте А-В. Данная линия должна разделить лестницу на две равных части по вертикали.

4. Средняя часть марша обозначается как А-С. Она показывает линию движения по лестнице.

5. От этой линии следует отложить участок, ровняющийся 0,5 ширины стандартной ступени. В этом месте устанавливается первая точка К.

6. От точки К проведите отрезок, длина которого ровняется ширине ступени. В этом месте устанавливается точка П. Таким образом следует пометить такое количество точек, сколько забежных ступеней будет на лестнице.

7. Через точку К и А начертите линию, которая пересекается с прямой С-Д. Еще одну линию чертите при пересекании всех остальных точек, обозначающих ступени забежного типа с прямой С-Д.

8. Соедините все точки обозначающие ступени с теми, что получились в предыдущем соединении. Получатся ступени для забежной лестницы П-образного типа.

9. Таким образом, следует произвести расчет второй половины забежной лестницы. При отсутствии навыков работы с чертежами и проектированием, лучше доверить это дело профессионалам, так как от правильности расчета зависит безопасность людей, используемых лестницу в дальнейшем.

Инструкция по расчету конструкции забежной лестницы в виде буквы Г:

Чтобы рассчитать ступени для г-образной лестницы следует найти тоску А, которая будет центром между забежными ступенями, прямая А-С разделяет лестницу на две части по вертикали.

Существует два способа раскладывания лестницы:

  • разделение угловой ступени пополам;
  • стыковка двух ступеней, расположенных в углу лестницы.

При выборе второго варианта требуется обозначить линию С-Д, как при расчете предыдущего варианта лестницы. На поверхность изогнутого отрезка необходимо обозначить точку Б, которая равняется ширине ступени стандартного типа.

Определите число ступеней поворотного типа. Для их расчета требуется начертить линию, обозначающую завершение последней ступени, а от нее к первоначальной прямой проводят отрезки, которые и позволят начертить проект лестницы п-образного типа.

Забежная лестница своими руками: инструменты и этапы работы

Предлагаем ознакомиться с вариантом изготовления универсальных деревянных забежных лестниц. Перед тем как перейти непосредственно к процессу сооружения лестницы, необходимо подготовить материал и инструменты для работы.

Первое, что необходимо купить — дерево хорошего качества, так как именно от него зависит срок службы такой лестницы. Самый лучший вариант — использование темного дуба, хотя его стоимость слишком высока. Поэтому возможно также использование клена, по качественным характеристикам он немного уступает дубу, но на цене удастся сэкономить.

Для подсчета необходимого количества дерева достаточно узнать высоту конструкции. Приблизительный расход дерева на один метр лестницы составляет 1 м³.

Кроме этого в процессе работы потребуется наличие:

  • электролобзика;
  • дрели;
  • крепежей;
  • шуруповерта;
  • молотка;
  • рулетки;
  • карандаша.

Предлагаем ознакомиться с изготовлением лестницы г-образного типа с длиной проема в 2,3 м, шириной 95 см и высотой перекрытия в 2,6.

Чтобы соорудить поворотную лестницу потребуется наличие двух косоуров, размером в 50х300х3000 мм. Первый фиксируют на стенке, а второй упирают на столбовом участке, размер которого составляет 900х300х40 мм.

Кроме этого потребуется наличие ступеней, размером в 900х300х40 и поворотной площадки, которая послужит местом для изготовления балясин.

Существует несколько последовательных этапов создания лестницы забежного типа:

  • сооружение двух деталей в виде косоуров;
  • забежные ступени и их сооружение;
  • процедура сборки конструкции лестницы;
  • установка перил.

Предлагаем перейти к подробному описанию каждого этапа:

1. Чтобы сделать косоуры первым делом подготовьте шаблон, который выглядит как прямоугольный треугольник. Размер его катетов равняется значению высоты и глубины ступени. Для удобства в применении шаблона зафиксируйте его на направляющей рейке. С его помощью сделайте разметку для изготовления косоура, а затем вырежьте его любым столярным инструментом с наличием подходящих функций. Учтите, что размер самой тонкой части должен быть не менее чем 15 см.

Установите опорный столб, предварительно соорудив в нем пазовый участок для установки косоура.

В углу установите основу для распирания косоура и места установки ступеней. Крепление верхней части косоура осуществляется при помощи металлического уголка.

Во время установки косоуров следите за их расположением, каждая деталь должна находиться одна напротив другой, это улучшить горизонтальность лестницы. В данном случае, главным ориентиром будет не пол, а строительный уровень.

2. Второй этап подразумевает вырезание ступеней забежного типа. Чтобы повернуть лестницу под прямым углом необходимо вырезать три ступени. Для их вырезания понадобится доска размером 900х900х40 мм. Разделите доску на три участка с помощью линий, выходящих из одного угла. После вырезания ступеней подгоните их по длине. Нанесите на готовые ступени лак, желательно это сделать три раза, дождавшись полного высыхания каждого из слоев.

3. Третий этап предполагает сборку лестницы с забежными ступенями. Чтобы установить поворотные ступени в столб, предварительно вырежьте в нем паз. Учтите, что ширина паза должна быть чуть меньше ширины досок. Это поможет осуществить надежную фиксацию ступени внутри лестницы. Для укладки ступеней на основную часть дополните их с помощью деревянных кусочков. Внутреннюю сторону забежной ступени установите в подготовленный распил и промажьте их с помощью клея ПВА. Внешний участок прикрепите к основе, используя саморезы. Для фиксации обычных ступеней воспользуйтесь длинными саморезами. Чтобы скрыть выпирающий угол на поворотных ступенях соорудите тетиву для установки лестничного марша. Крайнюю часть тетивы обрежьте под прямым углом.

4. Завершает сооружение лестницы установка перил. Первым делом устанавливают балясины. Они фиксируются к стене с помощью саморезов, хотя при использовании шкантов удастся повысить надежность конструкции. Сделайте отверстие на поверхности стены и балясины, его диаметр должен быть на несколько миллиметров меньше окружности шканта. Наполните отверстие с помощью клея ПВА и установите шкант. Следите за точностью высверливания отверстий, так как от этого зависит правильное положение и ровность установки перил. От первого до последнего столба протяните шнур, с его помощью отметьте место и угол установки перила, теперь срежьте верхние части поручней и установите поручни. Для фиксации поручней используйте саморезы с наличием потайной головки.

Бетонная лестница с забежными ступенями своими руками

Процедура расчета забежной лестницы изготовленной из бетона аналогична деревянной, а вот особенности изготовления имеют несколько другую технологию.

После определения количества забежных ступеней следует приступить к обустройству опалубки. Для этого необходимо выставить конструкцию из временных косоуров, которые помогут распределить нагрузку от воздействия бетона. Для этих целей понадобится приобрести брус с сечением 5х15 см. Если здание имеет несколько этажей рекомендуется использовать стационарный косоур, выполненный из стали, но в двухэтажном доме он сделает внешний вид лестницы утяжеленным.

Для изготовления нижней части опалубки используйте влагоустойчивую фанеру, ее толщина должна быть минимум два сантиметра. Учтите, что поверхность фанеры должна быть гладкой, так как именно этот фактор влияет на качество нижней части ступеней. При возможности приобретите фанеру с наличием ламинированного слоя.

Для усиления опалубки используйте подпорные стойки, которые позволяют изменять высоту, в соотношении с заранее произведенными расчетами. При отсутствии специальных стоек, возможно использование такого же бруса, как и для изготовления косоуров.

Данный этап предполагает укладку арматуры, которая поможет сформировать каркас ступеней. Используйте арматуру периодического профиля, диаметром в 1,2 см, сечением 15х20 см. Для вязания арматуры используется вязальная проволока и специальный крючок. Разрешается использовать точечное сваривание, в том случае, если сечение арматуры остается неизменным.

Установите каркас лестницы на нижний слой лестничного марша. Именно в этой части лестницы происходит ее изгибание и растяжение. Благодаря наличию арматурного каркаса происходит восприятие главной нагрузки на лестницу, предотвращение образования трещин на ее поверхности и придание ей прочности. Разместите арматуру таким образом, чтобы нижняя часть лестницы была бетонированной без арматуры на два сантиметра.

Теперь приступайте к сборке опалубки. Детали вертикального направления торцевой части крепится между собой с помощью саморезов и металлических уголков с усилением. Для повышения жесткости опалубки к восприятию тяжести бетонной массы потребуется обеспечить дополнительное усиление вертикальных элементов. Провести эту процедуру поможет обычная деревянная доска. Перед началом укладки бетона следует тщательно осмотреть опалубку на наличие неровностей и дефектов. Не допускайте перепадов в высоте ступеней. После изготовления арматурного каркаса и опалубки начинайте заливать лестницу с помощью бетонного раствора.

Чтобы приготовить бетонную смесь потребуется наличие:

  • одной части портландцемента М400;
  • двух частей песка;
  • трех частей щебня;
  • 0,6 части воды;
  • пластификатора, в количестве, указанном производителем.

Учтите, что при ручном перемешивании бетонного раствора его прочности снижается на двадцать процентов, поэтому при сооружении забежной лестницы лучше использовать бетономешалку.

При использовании бетономешалки рекомендуется засыпать ингредиенты в такой последовательности:

  • засыпка щебня;
  • песка;
  • цемента;
  • сухое перемешивание смеси около 2 минут;
  • постепенное добавление воды и пластификатора;
  • перемешивание бетона в течение четырех минут.

Процесс заливки лестницы нужно начинать снизу, сначала приступите к формированию нижних ступеней. Для уплотнения бетонного раствора воспользуйтесь вибратором. Он поможет избавится от излишков воздуха и улучшить прочность конструкции.

В процессе вибрирования происходит постепенное выдавливание бетона из ступеней, от излишков бетона поможет избавится мастерок. С его помощью также формируют структуру ступени и выравнивают их поверхность.

Чтобы избежать появления трещин на поверхности лестницы, после заливки требуется периодически увлажнять раствор с помощью воды или накрыть полиэтиленовой пленкой.

Перила закрепляются с помощью закладных деталей.

Нюансы установки готового комплекта

К нюансам монтажа готового комплекта относиться:

  • Установка места крепления ступеней на пристенной балке до ее установки на стену. Таким образом, процесс происходить гораздо удобнее.
  • Производить монтаж в одиночку сложно. Лучше найти себе напарника, который сможет помочь в этом деле.

При установке и создании маршевых лестниц надобно учитывать механику движения человека, также правильный расчет угла наклона и число ступенек помогут легко спускаться, подниматься по конструкции.

Винтовые лестницы рекомендуют применять в маленьких помещениях. Служат вспомогательным прибором для подвала или чердака. Удобная для поднятия на верхние этажи.

Видео: Рабочие моменты изготовления лестницы

Дополнительная информация! Готовое изделия придется подгонять под габариты помещения, где будет происходит его установка. Процесс займет больше сил и времени, чем его производство.

Теперь понятно, что это такое и какой вид имеют забежные ступени. Благодаря им предоставляется возможность создать оригинальную, компактную лестницу. Причем выполнить процесс можно самостоятельно.


Благодаря им предоставляется возможность создать оригинальную, компактную лестницу.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
