Дом из бруса 6х8 с двускатной крышей и ленточным фундаментом

Возведение стен карканого дома 6х8

По подкладочной доске выполняется нижняя обвязка и лаги пола. Сечение досок 150 х 50. Материал – всё та же лиственница. Все соединения деталей прокладываются прокладками из вспененного полиэтилена.

Соединения досок между собой выполняются при помощи оцинкованных саморезов 100 х 5 и при необходимости крепежных перфорированных уголков.

Нижняя обвязка выполняется из двух параллельных досок установленных на расстоянии 10 см. Соединение досок друг с другом осуществляется на углах фундаментной ленты и по всей её длине через каждые 1 – 1,5 метра. Пространство между ними плотно заполняется утеплителем. По прочности подобная конструкция практически не уступает целиковому брусу аналогичных габаритов или срощенным по толщине нескольким доскам.

Для того чтобы была возможность удобно и безопасно работать на лаги были настелены плиты ОСБ толщиной 18 мм. С ролью чернового пола, как показали дальнейшие события, они прекрасно справились.

Настал черед сборки первой стены. Каркас собирается из сосновой доски 150 х 50. Шаг установки вертикальных стоек 60 см. Кое-где получилось меньше – потом придется резать утеплитель вдоль. Для обеспечения пространственной жесткости конструкции обязательно надо устанавливать укосины. В противном случае всё строение может сложиться как карточный домик.

Между нижней обвязкой и стеной первого этажа прокладываем Изоплат. Эта вставка позволит повысить звукоизоляционные свойства каркаса.

Установка стены закончилась уже затемно, но весьма успешно.

Строительство постепенно движется. Тент делает свое дело — защищает от дождей. Установлена ещё одна стена. Прогресс налицо.

На конец октября были установлены все стены и внутренние перегородки первого этажа

Выполнена лесенка на будущий второй этаж.

Закуплены, привезены и складированы материалы и комплектующие для гибкой кровли. Начинается строительство каркаса фронтона – установлен коньковый брус.

Роль крыши по-прежнему выполняет баннер. Хоть и холодно – зато сухо. По мере закупки и подвоза материалов они складируются внутри дома и под свесами тента.

Межэтажное перекрытие выполнено все из тех же досок 150 х 50, соединенных перемычками. В результате получились аккуратные ячейки, куда потом при утеплении будет установлена минвата.

Потихоньку строится каркас фронтонов, внутренних перегородок второго этажа и стропильная система.

Сечение стропил 150 х 50. Шаг установки – 60 см. Между ними через каждые 80 см устанавливаем перемычки. Это позволит впоследствии сэкономить время и материал при утеплении крыши. В получившиеся ячейки просто останется плотно установить маты утеплителя.

Конструкция кровли:

  • поверх стропил настелена ветрозащита (пленка Corotop, плотностью 140 г/м2);
  • брусок 50 х 50;
  • обрешетка дюймовкой;
  • фанера толщиной 12 мм;
  • мягкая кровля (битумная черепица).

Заканчиваем кровлю. Каркасный дом 6 х 8 постепенно принимает узнаваемые очертания.

Установка окон и дверей в каркасном доме

Мешавшие под ногами окна, наконец, то дождались своего часа. Чтобы закончить все дела с крышей в первую очередь были установлены мансардные окна. Затем пришел черед окон на первом этаже:

  • холл – четыре окна 1500 х 1500, однокамерные, одно распашное, два – поворотно-откидных;
  • спальня – одно окно 1500 х 800, однокамерное, поворотно откидное;
  • санузел – два окна 1500 х 600 и 500 х 600;
  • крыльцо – 1500 х 600.

Последними были привезены и установлены центральное окно и балконная дверь для второго этажа.

Окна завозились в несколько заходов. По мере поступления происходила и их установка.

На улице уже холодно – зима. Для обогрева помещения приобретена тепловая пушка Артокс на 5 квт. Чтобы не отапливать улицу пустые дверные и оконные проемы временно приходится перекрывать подручными материалами.

На время строительства двери – времянки из фанеры. После окончания внутренней и большей части внешней отделки уже приличные

Утепление каркасного дома 6х8

Проект каркасного дома 6 х 8 с мансардой предусматривает утепление при помощи минеральной ваты Роквул ЛайтБаттс. Забегая вперед, хочется сказать, что всего ушло около 40 м3 утеплителя. Это не так уж и мало, и надо заранее продумать логистику подвоза, размещения и использования материала.

Перед тем как устанавливать утеплитель внутрь каркаса необходимо позаботиться о том, чтобы он не выпал наружу. Для этого с внешней стороны всю конструкцию обшиваем Изоплатом. Этот материал одновременно выполняет функции ветрозащиты, звукоизоляции и дополнительной теплоизоляции.

Размер матов 600 х 800 х 50. Благодаря заранее выставленному шагу стоек в каркасе весь процесс выглядит достаточно просто:

  • распечатываем упаковку;
  • устанавливаем утеплитель между опорными брусьями в распор;
  • при несовпадении размеров (к сожалению, получилось, и так) подрезаем строительным ножом до нужного размера.

Набор толщины выполняется за счет установки матов вплотную друг к другу. На стены – три мата (общая толщина 15 см), кровля – четыре (20 см).

Утепление пола – отдельная история. Была использована комплексная схема утепления (совместное использование пеноплекса и минеральной ваты).

Пирог пола:

  • пеноплекс 50 мм;
  • минеральная вата – 100 мм;
  • пароизоляция Corotop;
  • ОСБ – 18мм.

Еще на начальном этапе к нижней стороне лаг были прибиты дюймовые доски, выполняющие роль черепных брусков. На образованные выступы будет опираться пеноплекс.

Поскольку материал не боится влаги, то со стороны подполья никакой изоляции не требуется. Плиты пеноплекс подрезаются под размер ножовкой и устанавливаются между лагами.

По периметру листов и стыки, там, где пришлось набирать площадь из обрезков материала, проводим герметизацию монтажной пеной. Застывшие излишки срезаем ножом. Получается сплошной теплоизолирующий слой.

Поверх укладываем слой минваты. Принципы все те же – плотная установка и укладка со смещением, чтобы швы не пересекались.

Поверхность утеплителя закрываем пароизоляцией. Это поможет уберечь её в будущем от увлажнения со стороны помещения. В самом конце по лагам расстилаем полоски Вибростека и обратно устанавливаем ОСБ и закрепляем её саморезами.

Пол мансардного этажа утепляется немного иначе:

  • потолок мансардного этажа подшиваем пароизоляцией Тайвек;
  • закрепляется плита Изоплата;
  • со стороны мансарды внутрь перекрытия укладывается 15 см Роквула;
  • сверху весь слой закрываем еще раз теплоизоляцией;
  • прокладываем по лагам полоски Вибростека толщиной 4мм.

Настилаем черновой пол из ОСБ 18 мм (потолок над санузлом и баней в двухэтажном каркасном доме 6 х 8 выполнен из двух слоев водостойкой фанеры толщиной по 12 мм).

Отопление и вентиляция каркасного дома

Проекты каркасных дачных домов 6 х 8 обязательно предусматривают источник обогрева. И это строительство не исключение.

Основной источник тепла – дровяная печь-камин. Газа пока не планируется, готовить можно и на электричестве, да и горящий камин – это просто красиво.

Под печь, еще на этапе фундаментных работ был залит небольшой пятачок не связанный с основным фундаментом. Размеры основания 1,2 х 1,4 м. Высота основания сопоставима с лентой. Полметра заглублено в землю и столько же снаружи.

Найдя по рекомендациям хорошего печника, я обговорил с ним все детали и заплатил аванс. Далее мы занялись строительством. Я своим, а печник своим.

Начало – основание печи

Работа у мастера спорится, и достаточно быстро пришла очередь монтажа топочной камеры и экрана. Дверка для камина Pisla 510 досталась относительно дешево за 15 тысяч. Удалось найти по акции.

Постепенно кладка камина продвигается. Наблюдать за работой специалистов одно удовольствие.

Будущая печь уже почти доросла до перекрытия. Сильных морозов пока нет, что сильно радует. И вселяет некий оптимизм.

Так уж удачно совпало, что последние окна и первая протопка совпали. Проводим первую протопку. Так как печи еще надо устояться то топим без фанатизма – аккуратно чтобы не испортить всю работу.

За три часа топки температура в помещении поднялась по ощущениям на 10 – 15 °С. Учитывая то, что теплоизоляция домика еще не полностью закончена, отсутствует тамбур и вместо входной двери стоит фанерка на петлях прикрытая одеялом результат вполне приличный.

Теперь самое время рассказать о вентиляции. Каркасный дом, по сути, представляет собой герметичный термос. Если вентиляции не будет, то в лучшем случае воздух будет затхлый и спертый. В худшем случае утеплитель и деревянные элементы начнут отсыревать.

Для системы вентиляции я приобрел рекуператор Domen Regio, производительностью 250м3/час и комплект воздуховодов. Установка позволяет, на мой взгляд, выполнять самую важную функцию — регулировать производительность и при необходимости осуществлять подогрев подаваемого воздуха. Подогрев осуществляется при помощи встроенного ТЭНа на 1КВт. Максимальная температура подаваемого воздуха может достигать + 30°С.

На практике это выглядит следующим образом:

  • уезжаем надолго — выставляем мощность установки на 5 – 10%;
  • возвращаемся – переводим в полноценный рабочий режим.

Монтаж рекуператора на виброподвесы, разводка воздуховодов и пусконаладка вентиляционной системы осуществлялась специалистами фирмы, где было заказано оборудование. Надо отметить, что система заработала, идет небольшой подогрев и впечатления пока самые положительные.

Монтаж вентиляции в каркасном доме. Рекупиратор

Монтаж воздуховодов вентиляции в каркасном доме.

Ещё стоит рассказать об электричестве. Ввод в дом осуществлен кабелем 5 х 6. Соответственно приобретены и установленны:

  • двухполюсный входной автомат;
  • распределительный щит АВВ;
  • распрдкоробки и планки;
  • автоматы 16-40А (10 шт).

Разводка проводки внутри дома выполняется в металлорукаве внутри стен. Проход через силовые элементы каркаса выполнен чрез заранее просверленные отверстия.

Дом своими руками 8 на 9

Существует много конфигураций частного дома. В строительной литературе рекомендуют строить дом своими руками 8 на 9. Такое небольшое отличие геометрических параметров не даст вам запутаться относительно правильности привязки основных несущих элементов. А площадь построенного дома вполне приемлема для проживания одной семьи.

Начало строительства должно проходить с изучения геологии местности и откапывания траншеи или котлована до глубины отметки заложения подошвы фундамента. Обычно низ фундамента строится ниже глубины промерзания грунта.

Если фундамент предусматривается монолитным, под него нужно обязательно сделать бетонную подготовку толщиной 100 мм. Это защитит нижний слой арматуры от коррозии, облегчит разбивку осей и исключит возможность незапланированного наклона.

Базовая комплектация

Частным застройщикам предлагают много типовых вариантов каркасных домов. Это могут быть как стандартные, так и индивидуальные варианты. Однако при многообразии решений в архитектуре или дизайне существует понятие основной комплектации, которое также включает возможность строительства своими руками.

Базовая комплектация каркасного дома включает:

  • подробный чертеж;
  • комплект материалов для лаг, перекрытий, пола, каркасов, оснований, стоек и стен;
  • материалы для кровли: стропила, доски для обрешетки;
  • отделочные материалы – доски для чистых полов, пиломатериал для плинтусов, внутренних углов, вагонку;
  • наружные и межкомнатные окна и двери;
  • комплекты материалов для паро- и гидроизоляции, а также для утепления домов каркасного типа.

Как правило, фундамент дома не входит в базовый комплект, потому что выбор фундамента обусловлен типом почвы и грунта. Закладка добротного фундамента для каркасного дома представляет собой непростую и трудоемкую задачу.

Полезное: СП 31-105-2002: основные требования стандарта

Несмотря на то что сделать закладку фундамента можно своими руками, лучше всего для выполнения таких работ пригласить специалистов. Особенно это касается строительства домов, в которых больше одного этажа, предназначенных для проживания в любое время года.

План фундамента

Возведения дома всегда начинается с монтажа фундамента. Но как правильно его сделать без четкого чертежа? Важно понимать, что сваи или столбы должны располагаться под несущими вертикальными балками.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Конечно, прекрасным планом для фундамента может служить планировка дома, но иногда чертежи дополняются разрезом с подробным планом расположения арматуры.

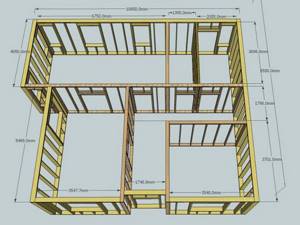

Чертежи всех стен и перегородок

Развертка стен и перегородок комплектуется по этажам. Здесь мы видим расположение всех промежуточных балок и оконных и дверных проемов. Для каркасного дома особенно важно знать расположение окон, ведь это не сруб, в котором можно пропилить проемы после окончательного монтажа дома под крышу. Места оконных проемов в каркасной конструкции усиливаются брусом большего сечения.

Часто строительные фирмы в комплект чертежей закладывают общий вид каркаса. Ведь для обычного обывателя трудно разобраться с чертежами без общей картины каркаса. Выглядит это примерно так:

План стропильной системы

Предложенный на рассмотрение нами проект имеет только чертеж стропильных балок. Для удобства монтажа также изготавливается чертеж с размерами всех элементов стропильной системы.

Возьмем правильные чертеж стропильной системы от другого проекта, чтобы оценить все его преимущества.

В таком чертеже мы видим размеры и расположения всех стропил, затяжек и подпорок. Даже при отсутствии опыта вы сможете смонтировать по нему кровлю самостоятельно.

Чертеж пола, чернового пола, межэтажных перекрытий

Эти чертежи не сильно отличаются от чертежей стен: разметка балок, диагонали.

  • С комплектом чертежей для пола и стен также поставляется разрез стен или пола: схема утепления, применяемые пленки, наружная и внутренняя обшивка, обрешетки и контробрешетки.
  • Сюда же могут прилагаться инструкции и чертежи по креплению отдельных элементов между собой.

В итоге мы получаем целую книгу подробных чертежей на 40-50 страниц. Без опыта и соответствующего образования в них сложно разобраться, не говоря уже об их изготовлении. Именно поэтому строительство жилого дома по сложным проектам лучше доверить профессионалам.

Преимущества

Коттедж 6х8 имеет площадь практически 50 кв. м. Такая планировка частного дома обладает следующими достоинствами:

  • Невысокий уровень расходов на строительство. Доступная цена необходимого объема строительных материалов позволит нанести не слишком значительный ущерб бюджету семьи в сравнении с другими проектами;
  • Период сдачи объекта уменьшается. Даже если применяется кирпич, постройка коттеджа займет не более трех месяцев. Постройка из дерева или каркаса возводится за месяц;
  • Компактный размер подходит для маленькой семьи. В таком доме легче убираться, проводить ремонтные работы.

Вам будет интересно: Детская комната для мальчика

Коттедж используют в качестве постоянного проживания, дачного отдыха. Если на участке есть дом больше, здание 6х8 применяют как домик для гостей. Тогда необязательно возводить мансарду, чердак и подвал.

Если одноэтажный дом 6х8 – это главное жилое здание, можно сделать мансарду с ломаной или двускатной крышей для увеличения пространства. Возвести ее лучше из клееного бруса. Это более затратный вариант в сравнении со стандартным деревом, зато он долговечен и прочен. Строительство из такого материала можно начать почти в любое время года, так как они дают меньшую усадку, чем оцилиндрованные бревна.

Дом 6х6 своими руками. Видео

Если вы планируете построить небольшой дом, например 6 на 6 метров, следует учитывать, что особого комфорта в таком здании не будет. Это небольшое сооружение, больше пригодное для проживания одного или двух человек. Вы сможете его полностью обустроить всеми удобствами, но развернуться в таком доме большой семье будет невозможно.

Единственный плюс такой постройки – это скорость возведения и экономия материалов. Как в реальности выглядит каркасный дом небольших габаритов можно посмотреть на видео с ютуб:

Дом 6 на 6 своими руками построить просто. В результате получится довольно милое сооружение, которое способно за счет своих габаритов выдерживать значительные снеговые и ветровые нагрузки. Расход на отопление такого дома также минимален.

Вот небольшая подборка фото, где изображен каркасный дом 6х6 построенный своими руками. Фото от разных владельцев, но общая концепция такого дома одинакова.

Утепление и отделка дома

Материалы для обшивки могут выбираться в зависимости от предпочтений владельца дома. Можно применять фанеру, древесно-плиточные материалы.

В любом случае, теплоизоляцию нужно защищать с обеих сторон пароизоляционной пленкой.

Плоскости крыши (скатов) тоже нужно утеплять, иначе, при низких температурах, будут большие потери тепла.

Наружную обшивку осуществляют при помощи:

  1. Виниловый/металлический сайдинг;
  2. Деревянная вагонка;
  3. «Блок-хаус»;
  4. Внутри часто применяют:
  5. Вагонку;
  6. Панели из гипрока;
  7. Фанеру.

Если нужна скрытая электропроводка, то об этом стоит позаботиться до обшивания. Это же касается и других элементов, например, если будет стоять газовый котел, нужно позаботиться о возведении дымохода. Внутреннее расположение его потребует проведения трубопроводов через горизонтальные перекрытия и поверхность крыши.

То же касается водоотведения и водоснабжения.

Установку межкомнатных перегородок можно производить при помощи металлических и деревянных каркасов. Так, как это обычно делают при монтаже стандартных гипрочных стен.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами). Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Проект жилого здания

Проекты домов из бруса 8 на 6 м являются довольно популярными. С одной стороны, такие здания обладают вполне приемлемой площадью, а с другой – для их постройки потребуется не так уж много материала. В результате мы получаем комфортное жилье, возведенное с умеренными временными и финансовыми затратами.


Вариант планировки брусового здания

Типовые проекты дома 6х8 из бруса обычно создаются по общей схеме. В таблице ниже мы приведем описание основных элементов конструкции, но при необходимости вы сможете внести коррективы:

Деталь проектаОсобенности
МатериалБрус из древесины хвойных пород, сечением от 150х150 мм (летние варианты можно возводить из бруса 150х100 мм).
Перегородки возводятся из бруса 140х90 мм.

Для облегчения монтажа и ускорения усадки желательно использовать профилированные изделия воздушной или камерной сушки.

ОснованиеЛенточный фундамент с заглублением до 50 см относительно уровня земли.
На слабых грунтах допускается обустройство свайного фундамента.
Общая схемаНижний этаж с прихожей, гостиной, кухней и санузлом.
Мансардный или полумансардный этаж с небольшим холлом и спальнями(одна или две).
КровляДвускатная, на фронтонах из бруса.
В качестве кровельного материала используется еврошифер или металлочерепица.
ПерекрытияУтепленные, по деревянным балкам 150х150 мм.
Тип рубки угловНа коренной шип (в «теплый угол»).

Обратите внимание! Если вы заказываете постройку здания в специализированной компании, то к моменту начала работ необходимо иметь обустроенный и просушенный фундамент. Также не следует забывать, что чаще всего проект двухэтажного дома из бруса 6х8 предусматривает возведение «под крышу», и за отделку после усадки придется платить дополнительно.

Для возведения сруба желательно приобрести домокомплект – набор деталей, прошедших предварительную подгонку и обработку. Если же вы планируете сэкономить и подрезать заготовки самостоятельно, то стоит помнить, что чаще всего брусья имеют длину 6 м. Вот почему стоит выбирать именно дом из бруса 6 на 8 – на 8 на 8 м дом – вот тут придется закупать в полтора раза больше материала, да и времени на стыковку подрезанных фрагментов уйдет немало.

Также следует помнить, что кроме самих деталей сруба нам понадобятся и другие строительные материалы, начиная от бетона для фундамента и заканчивая пропитками для древесины. Суммарно дом из бруса 8 на 6 нам обойдется приблизительно в 600-700 тыс. рублей с учетом работы, и примерно в 450 тыс., если основные операции мы будем выполнять самостоятельно.

Смета для каркасного дома

Чертежи каркасных домов в обязательном порядке включают в себя смету. В этом документе указано подробное количество строительного материала на каждом этапе стройки, в том числе в рулонах, килограммах или метрах. Кроме того, в смете указывается приблизительный разброс рыночных цен.

При строительстве дома поэтапно нет необходимости тратить на закупку материалов весь бюджет. Материалы можно покупать по мере продвижения строительных работ.

Чертежи каркасных домов

Чертеж каркасного дома – не просто официальная бумага для получения разрешения на выполнение строительных работ. Это важный документ, который является залогом того, что построенный дом в полной мере будет соответствовать нормам и адаптирован под климатические условия.

Что включает чертеж

Все документы, в которых подробно описан процесс сборки и монтажа дома, необходимо оформлять еще на стадии строительства. Кроме того, стоимость будущего каркасного дома подробно описывается в смете. Там же прописывается перечень всех строительных материалов, которые будут использоваться для строительства. Как правило, каждый такой комплект сопровождается изображениями и фотографиями.

Особенности домокомплектов

Некоторые компании предлагают приобрести полный домокомплект для строительства. Такой комплект включает не только основные элементы и чертеж, но и все необходимые пиломатериалы и утеплители (сип-панели). Это дает возможность возвести одноэтажное или двухэтажное строение своими руками в короткий срок.

Преимущества приобретения домокомплекта:

  • заказчик получает на руки полный комплект чертежей и материалов;
  • все чертежи обычно просты и понятны;
  • для того чтобы защитить материалы от осадков, их привозят на участок постепенно;
  • в комплекте можно получить рекомендации по дополнительному утеплению дома;
  • есть проект по устройству крыши;
  • прилагаются схемы и инструкции по созданию вентиляции, электрики, канализации и водоотведения;
  • полная смета предоставляет заказчику возможность определить весь объем затрат на строительство.

Комплект чертежей и документации для строительства каркасного дома

Любой готовый чертеж каркасного дома представляет собой объемный документ, размер которого может достигать 100 страниц. В каждом документе детально прописан план, присутствуют схемы, а также подробные инструкции по сборке и установке каркаса.

Условно вся инструкция подразделяется на основные части, которые делают весь процесс строительства предельно простым и понятным. Изучить такую инструкцию смогут как профессионалы, так и те, кто не имеет серьезного опыта в строительной сфере.

В инструкции присутствуют ответы на все важные вопросы, которые могут возникнуть в процессе возведения каркасного дома. В этом документе есть ответы на вопросы, как обеспечить ветро-, влаго- и парозащиту новому строению. Описаны условия строительства, а также принципы по которым выбирают оконные, дверные и другие конструкции. Кроме того, в документе можно найти рекомендации, касающиеся возведения каркасного дома с мансардой или без.
