Монтаж фальцевой кровли: обустройство кровельного пирога и установка фальцевых панелей


О том, как выбрать материал для фальцевой кровли, а также о том, какие разновидности фальцевых соединений считаются самыми надежными, мы писали в первой части настоящей статьи. Сегодня мы поговорим о конструктивных особенностях металлической кровли и о технологии ее монтажа.

Гарантированно защитить фальцевую кровлю от конденсата, деформации и разгерметизации поможет соблюдение определенных правил, касающихся обустройства кровельного пирога, особенностей укладки самого кровельного покрытия и последовательности его монтажа.

В этой статье рассмотрим следующие вопросы:

  • Из каких элементов состоит пирог фальцевой кровли.
  • Как обустроить карнизный свес фальцевой кровли.
  • Последовательность и технология монтажа фальцевых панелей.
  • Обустройство ендов и примыканий фальцевой кровли.

Если строительство дома начинается с основания, то обустройство фальцевой кровли начинается с создания кровельного пирога, который защищает чердачное помещение от конденсата и холода. При этом кровельный пирог служит надежной защитой от шума, возникающего при выпадении осадков.

Павел Т. Пользователь FORUMHOUSE

Если утепление крыши 250-300 мм (у меня 300), то никакого шума не слышно (если, конечно, не пойдет град размером с яйцо). Единственное, где слышно дождь у меня (и то слабо), так это в ванной комнате, в которой установлен натяжной потолок.

Чтобы теплоизоляция получилась требуемой толщины, утеплитель можно укладывать в несколько слоев (между стропилами и под ними).

Кровельный пирог фальцевой кровли состоит из нескольких слоев:

Рассмотрим их подробнее.

Поддерживающая обрешетка – нижние деревянные рейки, на которые ложатся пароизоляционная пленка и утеплитель.

Пароизоляционная пленка – специальный материал, который не позволяет проникать влаге из помещения внутрь утеплителя.

Стропила – деревянные балки сечением 200х50 мм. Расстояние между стропилами – 1,2…2 м.

В качестве утеплителя чаще всего используется минеральная вата. Утеплитель укладывается между стропилами прямо на пароизоляционную пленку, которая, в свою очередь, поддерживается нижней обрешеткой.

Гидроизоляция – специальная пленка, которая пропускает влагу только в одном направлении (снизу-вверх). Гидроизоляция не дает подкровельному конденсату проникать в утеплитель, но пропускает влажный воздух, скапливающийся в слое минеральной ваты. Гидроизоляционная пленка представляет собой диффузионную (дышащую) мембрану, которая продается в строительных магазинах.

berd80 Пользователь FORUMHOUSE

Можно расстелить диффузионную мембрану, можно использовать специальную объемную мембрану (только стоит она прилично). К общему мнению не пришли в этом вопросе.

Гидроизоляция стелется поперек стропил в направлении – снизу-вверх (начиная с карнизной планки, по направлению к коньку). К деревянным стропилам пленка крепится скобами (с помощью степлера). Отдельные полосы гидроизоляционной мембраны укладываются внахлест (ширина перехлеста – не менее 100 мм). На фронтонных свесах необходимо обеспечить свес пленки (ширина свеса – примерно 150 мм).

Пленка не должна находиться в натянутом состоянии, а допускаемое провисание мембраны между двумя соседними лагами составляет 35 мм.

Ни в коем случае нельзя в качестве пароизоляции и гидроизоляции использовать один и тот же материал. Тем более, нельзя менять их местами. Все это приведет к скоплению влаги в утеплителе или, наоборот, в помещении. Развитие плесени и последовательное разрушение строительных конструкций в данном случае – гарантированы.

Контробрешетка – брус 50х50, который прибивается к стропилам поверх гидроизоляционной пленки. Контробрешетка позволяет создать воздушную прослойку между гидроизоляцией и фальцевым покрытием.

Под контрбрусья подкладывается специальная уплотнительная лента, которая обеспечивает герметичность в местах гвоздевых соединений и уберегает утеплитель от попадания влаги.

Обрешетка – поперечные планки, прибитые к контробрешетке через определенное расстояние.

Arhios Пользователь FORUMHOUSE

Брусок 50х50 (контробрешетка) прибивается вдоль стропил, а на них (поперек) – планки 100х25 с разбежкой (обрешетка).

Контробрешетка обеспечивает вентиляцию подкровельного пространства, что избавляет от образующегося там конденсата. Для того чтобы контробрешетка гарантированно выполняла свои функции, карнизный свес фальцевой кровли должен быть выполнен по следующей схеме:

Обрешетка должна быть прочной, жесткой и ровной. Максимальный просвет между обрешеткой и контрольной рейкой длиной 1 метр не должен превышать 5 мм.

Эффективную вентиляцию подкровельного пространства обеспечивает вентилируемый конек.

А также вентиляционная сетчатая лента из ПВХ, которая натягивается между обрешеткой и лобовой доской карнизного свеса.

Благодаря этим двум элементам обеспечивается постоянный продув подкровельного пространства.

Особого внимания заслуживает шаг обрешетки – расстояние, через которое прибиваются поперечные планки. В соответствии со сводом правил по обустройству металлической фальцевой кровли (СП 17.13330.2011) расстояние между отдельными планками обрешетки не должно превышать 200 мм. Это позволяет ноге человека, ступающего по кровельному покрытию, опираться сразу на две доски, что защищает металл от деформации.

По краям кровли (в местах кровельных свесов), а также в желобах создается сплошной дощатый настил шириной не менее 700 мм.

Некоторые пользователи нашего портала рекомендуют делать сплошную обрешетку по всей площади фальцевой кровли, что, в целом, ошибкой не является (особенно, если это совпадает с рекомендациями производителей фальцевых картин). Например, в соответствии с технологическими требованиями сплошная обрешетка в обязательном порядке «стелется» под цинк-титановую кровлю.

Сплошная обрешетка – понятие условное. Между каждой поперечной планкой обрешетки обязательно оставляется небольшой зазор (не более 10 мм), который будет компенсировать тепловое расширение древесины.

Более подробно о кровельном пироге и о материалах, из которых он создается, можно узнать, посетив соответствующий раздел FORUMHOUSE.

Заготовка материалов

Если вы решили изготавливать фальцевые картины из рулонного или листового проката, то без использования листогибочных и фальцепрокатных станков не обойтись. Приобретать подобное оборудование для личного строительства – нецелесообразно. Но это не значит, что гнуть металл следует вручную.

vasilpolt Пользователь FORUMHOUSE

Лучше воспользоваться услугой бригады, у которой есть станок для прокатки картин. Качество кровли в этом случае будет лучше, чем если гнуть прокат руками. Существует даже отдельная . Фактически каждая кровельная компания, у которой есть необходимое оборудование, предлагают её своим клиентам. Попробуйте поискать в вашем регионе.

Также с помощью листогибочного оборудования можно изготовить необходимые доборные элементы. Какие именно доборы понадобятся для строительства – это зависит от конструктивных особенностей кровли.

На фото представлены типовые профили, геометрия и размеры которых могут отличаться в зависимости от особенностей той или иной кровли.

Схема кровельного «пирога»

Кровельный «пирог» располагается в промежутках между элементами стропильного каркаса. Схематически его слои одинаковы для всех вариантов крыш, но есть и пара исключений, они будут рассмотрены ниже. Чтобы кровельный «пирог» выполнял возложенные на него задачи и прослужил долго, он должен состоять из следующих элементов:

  1. Слой подшивки с внутренней стороны. Необходима для обеспечения вентиляции кровельного «пирога».
  2. Слой пароизоляции. Защищает от воздействия водяного пара. Источниками таких испарений могут быть бетонные и кирпичные конструкции.
  3. Утеплитель, который должен располагаться в промежутках между стропил.
  4. Гидроизоляционный материал на верхней кромке лаг. Защищает кровельный «пирог» от проникновения влаги.
  5. Контробрешётка и обрешётка. Обеспечивает жесткую фиксацию для кровельного покрытия.
  6. Кровельное покрытие. Внешний отделочный материал, защищающий крышу от атмосферных осадков и механических повреждений.

Состав кровли зависит от особенностей крыши. Следует брать в учет следующие правила:

  • кровельный «пирог» под мягкую кровлю применяется в комплексе с подкладочным ковром;
  • у инверсионных крыш утеплитель располагают выше гидроизоляции;
  • холодная кровля делается вообще без использования утеплителя, подкровельное пространство в таком случае не эксплуатируется;
  • если крыша с пологим профилем имеет чердак и планируется укладываться мягкую кровлю, то при её строительстве можно не использовать гидроизоляцию.

Важно!

Вес слоев кровельного «пирога» не должен превышать несущую способность стропильной конструкции. В противном случае при избыточны ветровых нагрузках или налипании снега крыша может попросту завалиться.

Устройство и монтаж карнизного узла

Монтаж фальцевой кровли начинают с обустройства карнизных свесов. Сразу обращаем внимание на то, что карнизные свесы имеют различное исполнение. Оно напрямую зависит от конструкции водосточной системы. Водосточные системы, в свою очередь, могут иметь подвесные или же настенные водостоки.

Карнизный свес с подвесным желобом не имеет поперечных фальцев, благодаря чему кровля получается более герметичной и простой в обустройстве. Учитывая, что снег и наледь могут легко повредить подвесной водосток, поверхность кровли с длинными скатами приходится оснащать дополнительными элементами для снегозадержания.

Система с настенными водостоками и плоскими верхними отливами имеет более сложную конструкцию, а ее монтаж лучше доверять опытным жестянщикам. Жесткость системы с настенными водостоками на порядок выше, чем у ее аналога с подвесными желобами.

Roofer1959 Пользователь FORUMHOUSE

По поводу желобов: если они выполнены правильно, то хороши любые. Настенный – надежнее в плане жесткости, и за его сохранность я могу ручаться. Но есть слабое место – подводка картин (особенно если фальц одинарный). Подвесной лишен этого минуса, но его жесткость при определенных условиях эксплуатации может быть поставлена под сомнение.

Единого мнения по поводу того, какой водосток следует монтировать в комплекте с фальцевой кровлей, нет. Но какой бы вариант ни приглянулся лично вам, карнизный узел придется обустраивать по одним и тем же принципам.

Монтаж карнизного узла начинается с установки капельников и вентиляционной ленты.

Нижний карнизный профиль – «капельник» (по которому будет стекать конденсат, образующийся в подкровельном пространстве) – монтируется на стропила и накрывается гидроизоляционной мембраной. Делается это еще на этапе обустройства кровельного пирога.

Между гидроизоляцией и капельником следует нанести тонкий слой клея или кровельного герметика.

Иногда нижний капельник не используется вовсе: например, если подкровельное пространство хорошо проветривается (с помощью вентилируемого конька – сверху и вентиляционной ленты – снизу). Но лучше, если он, все-таки, установлен.

nekorsakov Пользователь FORUMHOUSE

Первым делом смонтировали пластиковую сетку на зазор между обрешёткой и лобовой доской. Поверх сетки набили карнизные планки, которые крепили к обрешётке кровельными оцинкованными гвоздями, забивая их в шахматном порядке. Планки монтировались по натянутому вдоль карнизного свеса шнуру, а сетка просто крепилась вплотную по краю.

Сетка ПВХ защищает подкровельное пространство от насекомых и мусора. Расстояние между карнизной планкой и вентиляционной сеткой должно быть не менее 2…3 см.

Если в составе кровли планируется использовать подвесные водостоки, необходимо заранее продумать способ установки карнизных крюков для водосточной системы. Так, длинные карнизные крюки, которые крепятся к верхней обрешетке, заводятся непосредственно под карнизную планку. Под каждый крюк необходимо сделать углубление в поверхности обрешетки. В противном случае фальцевые картины по краю свеса пойдут волнами.

Для придания карнизному свесу дополнительной жесткости, под карнизную планку устанавливаются металлические кровельные костыли.

Костыли врезаются в настил заподлицо с поверхностью обрешетки (по аналогии с водосточными крюками) и крепятся к ней саморезами.

Расстояние между двумя соседними костылями составляет 60…70 см.

Стандартные костыли имеются в продаже, при этом их вполне можно изготовить самостоятельно. Для изготовления костылей чаще всего используется стальная полоса – 40х4 мм. Заготовки требуемого размера свариваются между собой, после чего сверлятся и подвергаются антикоррозийной обработке (обрабатываются грунтовкой).

Крепежи для оцинкованной кровли (в том числе и костыли) должны быть изготовлены только из оцинкованной стали.

Стандартный Т-образный костыль для карнизного свеса имеет ширину от 100 до 200 мм, а его длина зависит от конструктивных особенностей кровли.

Костыли используются для усиления карнизных свесов, а также других элементов кровли. Поэтому они могут иметь разную геометрию, которая зависит от прямого предназначения изделия.

Фальцевые соединения сами по себе уже являются ребрами жесткости. Поэтому на кровлях с подвесными водосточными желобами кровельные костыли могут не использоваться, а могут быть заменены полосами из оцинкованного или окрашенного металла. Они устанавливаются вдоль свеса. Стальные полосы располагаются поверх карнизной планки или подкладываются под нее – в зависимости от геометрии карнизного профиля.

nekorsakov

Перед монтажом фальцевых картин потребовалась установить дополнительные полосы металла, усиливающие жесткость свеса и формирующие выступ (50мм), за который потом крепили и обжимали загнутые края.

Фальцевые кровли, оснащенные настенными желобами и плоскими отливами, должны быть усилены кровельными костылями в обязательном порядке.

Завершив обустройство карнизного узла, можно переходить к следующему этапу работ. Но вначале немного расскажем о строительном инструменте.

Инструменты и приспособления для монтажа фальцевых картин

Киянка (пластиковая, деревянная или резиновая) и молоток – инструменты для формирования загибов и других элементов фальцевой кровли.

Шлязен (оправка, оправка-лопатка) – приспособление, которое служит для формирования гребней и обустройства замков в местах примыканий (ендовы, обходы вентиляционных каналов и дымоходов и т. д.).

Прямые и угловые клещи (большие и малые) для формирования фальцевых загибов и других сложных элементов и кровли.

Обжимные кровельные рамки – служат для обжимки Г-образных и двойных фальцев. По сути, обе рамки используются для закрытия двойного фальца, ведь его завальцовка осуществляется в два прохода: Г-рамка закрывает одинарный стоячий фальц во время первого прохода, а рамка для закрытия двойного фальца используется при выполнении второго прохода.

Также существуют рамки для подгиба кровельных свесов. Их используют при монтаже различных картин (в том числе и самозащелкивающихся).

Комплект ножниц по металлу с различными углами реза.

Резать панели болгаркой или другим абразивным инструментом нельзя! Это разрушает защитное покрытие материала.

Плоская кровля: использование рулонных и мастичных кровельных материалов

К рулонным видам относят наплавляемую и плоскую мембранную кровлю. Она может быть обустроена из рубероида, пергамина, толи, полимерной пленки. К мастичным – наливную кровлю, которая наносится прямо на бетон.

Работы по монтажу кровли из рулонных и мастичных материалов состоят из следующих этапов:

  1. Обустройство укрепляющей бетонной стяжки. Она наносится непосредственно на основу из бетона или железобетона, на плиту перекрытия.
  2. Пароизоляция основы. Наносится мастика или 1-2 слоя рулонного материала. Может использоваться пергамин, рубероид, стеклорубероид, толь.
  3. Гидроизоляция. Делается из рулонных материалов. Укладываются внахлест с отступом 15 см.
  4. Дренажный слой. Применяются сыпучие материалы, которые впитывают влагу, например, керамзит.
  5. Теплоизоляция. Применяются плитные, монолитные или сыпучие утеплители.
  6. Укладка слоя из геотекстиля. Он заполняется песчаным или гравийным наполнителем.
  7. Выравнивание стяжки. Используется цементно-бетонный раствор или асфальтобетон (запрещено использовать поверх сжимаемых и засыпных материалов).
  8. Укладка кровельного «пирога» из рулонных материалов или нанесение мастик – финишное покрытие. Материалы для продления срока эксплуатации могут быть армированы стекловолокном и иметь дополнительный защитный слой снаружи.

Монтаж кровельных скатов на примере двухскатной кровли

Монтаж кровельных скатов начинается с установки стартовой панели. Ключевое отличие стартовой панели от панели рядовой заключается в особой геометрии профиля, благодаря которой можно крепить картину к обрешетке сразу с двух сторон.

Шаг между соседними крепежами (кляммерами) равен 40…50 см.

Кляммеры должны полностью повторять геометрию изгибов, которые имеются на боковых полках фальцевых картин. Подобный крепеж можно изготовить самостоятельно, а можно приобрести на строительном рынке.

Если длина кровельных скатов превышает 6,5 метров, специалисты рекомендуют использовать подвижные кляммеры, которые позволяют компенсировать возможные деформации от теплового расширения панелей.

После установки стартовой картины производится монтаж остальной кровли.

nekorsakov

Рядом с уложенной и зафиксированной картиной укладывается следующая, которая внахлёст (загнутым краем) закрывает гвоздевую полку предыдущей панели. Обе картины обжимаются в замок вместе с уже установленными (скрытыми) кляммерами. В итоге получается очень надёжное и герметичное соединение, ведь весь крепёж закрывается листами металла.

Обжим фальцевых соединений производится в стандартной последовательности. Вначале, с помощью рамки для закрытия горизонтального замка, производится первый обжим. Затем при помощи рамки для закрытия двойного фальца производится второй обжим.

Финишная картина обрезается по размеру (чтобы не выступала за пределы фронтонного свеса), подгибается и крепится кляммерами к обрешетке. Фронтонный свес впоследствии закрывается специальным профилем.

Вспененная звукоизоляционная лента, которую можно подкладывать под фальцевые панели по всей их длине, дополнительно защищает помещение от шума, возникающего во время дождя. Лента отрезается по размеру и крепится степлером к обрешетке.

Мы описали последовательность установки картин, изготавливаемых на фальцегибочном оборудовании по индивидуальным размерам. Монтаж самозащелкивающейся кровли имеет свои нюансы.

Например, во время установки самозащелкивающихся панелей вместо кляммеров используются кровельные саморезы, которые вкручиваются в гвоздевые планки фальцевых картин. На гвоздевых планках имеются продолговатые отверстия, которые помогают компенсировать тепловую деформацию панелей.

Для крепления кляммеров и самозащелкивающихся панелей к деревянной обрешетке следует использовать кровельные гвозди или оцинкованные саморезы с пресс-шайбой (по дереву), которые имеют плоскую шляпку.

Чтобы самозащелкивающаяся кровля не пошла волной в жаркую погоду, саморезы необходимо ввинчивать точно в середину продолговатого отверстия. При этом, завинтив саморез полностью, его следует выкрутить примерно на четверть оборота (чтобы панель могла немного смещаться под действием теплового расширения).

Как правильно класть утеплитель

Для начала укладывается утеплитель. Выбор материалов для утепления широк: керамзит, вспененное стекло, целлюлозный утеплитель, пенобетон, пенополистирол, пенополиуретан и минеральная вата. Самым лучшим вариантом для утепления кровли является последний. Минеральная вата – негорючий, не впитывающий влагу и абсолютно безвредный материал. Вследствие наилучших качеств, выбор ее огромен: почти все производители имеют в своем ассортименте утеплители из данного материала.

Для достижения лучшего эффекта утеплитель прокладывается в два слоя. Общая величина прокладки получается около 10 см. Помимо утепления, материал служит средством звукоизоляции. Минеральная вата надежно защитит ваш дом от посторонних шумов, особенно если он расположен близко к аэропорту или железнодорожной линии.

Устройство кровельного пирога утеплением.

После укладки утеплителя можно приступать к установке пароизоляционной пленки. Она служит для того, чтобы пары не попадали на утеплитель. Таким образом, пленка служит отличной защитой и залогом долгосрочной службы утеплителя. Лучшим вариантом может стать микроперфорированная подкровельная пленка. Этот трехслойный материал позволит обеспечить наилучшее качество. Самым удобным способом установки пленки является ее крепление к стропилам с помощью строительного степлера. Также нужно учесть один важный нюанс: нужно сделать зазор между теплоизоляцией и пленкой, служащий для вентиляции. Величина зазора должна равняться 50 мм.

Строительство кровли с внутренней стороны завершено. Все последующие работы производятся с внешней стороны крыши.

Гидроизоляционные пленки устанавливаются сверху теплоизоляционного материала. Устройство пленки построено таким образом, что она не пропускает влагу с улицы, но выпускает ее изнутри. То есть, если на теплоизоляцию все-таки попала влага, то она без проблем выйдет наружу: гидроизоляционная диффузная мембрана не будет этому препятствовать. Крепится непосредственно к самому утеплителю с использованием строительного степлера.

На этом заканчивается этап подготовки крыши к конечному покрытию. Кровельный пирог, служащий опорой для финишного покрытия и защитником от влаги, холода и звуков, как вы уже могли убедиться, не такой уж и сложный для самостоятельной установки. Единственная загвоздка заключается в том, что во время работы над некоторыми этапами вам может понадобиться помощь напарника.

Оформление кровли в местах карнизных свесов

Гребни фальцевых картин, расположенные в местах карнизных свесов, следует подрезать (буквально на 2…3 см).

После этого оставшаяся (выступающая) часть картины легко подогнется под карнизный свес, сформировав надежный и герметичный карнизный выступ.

Вовсе необязательно полностью удалять крайнюю часть гребня. Ее можно подогнуть, сформировав на торце фальца аккуратную декоративную заглушку.

Монтаж боковых торцевых планок

Представляем схему установки бокового фронтонного профиля.

Где:

  1. Брус, на который крепится ветровая планка (размеры бруса выбираются, исходя из геометрии ветрового профиля).
  2. Кровельный саморез «металл-дерево».
  3. Боковая торцевая планка.
  4. Стартовая/финишная панель фальцевой кровли.
  5. Саморез с пресс-шайбой.
  6. Кляммер.

На стыке кровельных скатов торцевые планки соединяются следующим образом.

Подготовка комплектующих

Перед тем как приступить к установке крыши из металлочерепицы, рекомендуется подготовить все необходимые инструменты и строительные материалы. К ним относят:

  • Ножницы для резки металла;
  • Шуруповерт и набор саморезов;
  • Строительный уровень с инфракрасным излучением;
  • Резиновый и металлический молоток;
  • Чёрный маркер для нанесения разметки;
  • Защитные очки и рукавицы.

Читайте: Дом с гаражом — 130 фото современных проектов и советы по выбору лучших идей постройки дома с гаражом
«>

Перед покрытием крыши металлочерепицей понадобятся следующие материалы:

  • Полотно для гидроизоляции;
  • Металлочерепица для крыши красного цвета;
  • Специальный кровельные планки;
  • Металлические планки для украшения торцов и конька;
  • Деревянные доски шириной 15 и высотой 3 см;
  • Направляющие доски.

Монтаж вентилируемого конька

Основные элементы вентилируемого конька – это: верхний коньковый профиль, вентиляционная решетка и опорные элементы.

Конструкцию вентилируемого конька, отличающуюся простотой и надежностью, смонтировал пользователь nekorsakov.

Верхний карнизный профиль приобретался уже в готовом виде. Нижний (опорный) профиль был изготовлен из оцинкованной стали на листогибочном оборудовании. Его перфорация производилась непосредственно на строительной площадке.

nekorsakov

Решил нижние (опорные) планки заводить между обрешёткой и картиной, ничем дополнительно не фиксируя. Сверху на них смонтировал планки верхние (с некоторым перехлёстом). Опорную планку в итоге держат не отдельные саморезы, а целый кровельный лист, зафиксированный кляммерами и обжатый с соседними листами. В таком варианте крепления перфорированная стенка опорной планки получилась задвинута глубоко от края, что и эстетически, и функционально мне показалось лучше (подальше от «агрессивной» внешней среды с её осадками).

Монтаж коньковой черепицы

Этапы работ:

  • Конёк закрывается отдельными квадратами карнизной черепицы, которые получаются путём отделения их от карнизной полосы по линиям разметки.
  • Квадраты промазываются мастикой по внутренней поверхности.
  • Монтируются с нахлёстом в 50% один на другой.
  • Каждая черепица фиксируется четырьмя гвоздями (по два с каждой стороны), по торцевым краям на расстоянии 20 мм от клеевой полосы в сторону цветной посыпки. При этом шляпки гвоздей закрываются краем последующей черепицы. Установка коньковых черепиц по возможности производится с учётом розы ветров.
  • При установке коньковой черепицы на наклонные коньки монтаж следует вести снизу вверх.
  • При монтаже черепицы на коньковый аэратор следуйте инструкции изготовителя аэратора.

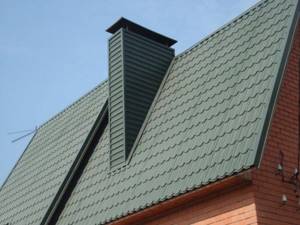

Обход трубы

Дымоходы и вентиляционные шахты – выступающие элементы, обход которых при обустройстве фальцевой кровли требует наличия определенных навыков в выполнении жестяных работ. Рассмотрим стандартный вариант обхода на примере самозащелкивающейся кровли. Его сможет смонтировать любой непрофессиональный кровельщик.

Хозяин дивана Пользователь FORUMHOUSE

Синим цветом обозначены стандартные картины защелки, красным – отрезанные от защелки куски, зеленым – просто металл. Из красного и зеленого кроится и делается стандартный фартук (планка примыкания), сверху картины подходят к нему взацеп, снизу фартук ложится на нижние картины.

На практике обход выглядит следующим образом:

От стандартных фальцевых панелей отрезаются куски с замками (на схеме обозначены красным). Из них формируются планки примыкания (боковые фартуки), которые с одной стороны прилегают к стенке трубы, а с другой – защелкиваются с соседними картинами. Пространство между боковыми фартуками закрывается планками примыкания (верхней и нижней), которые не имеют защелки. На верхней планке делается зацеп, на который ложится картина, подходящая к дымоходу сверху. Нижняя планка с зацепом ложится на нижнюю картину.

Примыкания фартуков к стенкам трубы закрываются кровельным герметиком.

Панели, имеющие прокат под двойной фальц, в месте обхода трубы монтируются аналогичным образом.

Все четыре фартука, в данном случае, соединяются с примыкающими картинами лежачими и стоячими фальцами.

Устройство ендовы

Сразу обратим внимание на требования к обустройству основания под планку ендовы: основанием здесь будет являться сплошная деревянная обрешетка.

Конструкция металлических примыканий должна обеспечивать максимальную герметичность кровли в местах соединения двух скатов. Поэтому планку ендовы необходимо крепить к обрешетке кляммерами (ни в коем случае не саморезами), а примыкания картин к ендове следует закрывать двойным фальцем.

Образовавшийся гребень рекомендуется загнуть, сформировав в месте примыкания лежачий фальц.

Хозяин дивана

Не лучшее решение – продырявливать картины (а заодно и ендову) саморезами. Правильнее – сделать фальц (подгиб) на кромке картины и завести его на соответствующий фальц ендовы. В итоге получится лежачий фальц. Размер перехлеста – примерно 30 миллиметров. Ендова же, в свою очередь, крепится кляммерами к обрешетке.

Эти правила актуальны для фальцевых картин и профилей, изготовленных из листового или рулонного проката на листогибочном /фальцепрокатном оборудовании. Монтируя примыкания на «самозащелкивающейся кровле», следует руководствоваться инструкциями и рекомендациями производителей кровельных панелей.

Подготовка инструментов перед монтажом кровли

Перед тем, как выполнять монтаж кровли, необходимо правильно рассчитать количество профнастила с учетом требуемого запаса.

Необходимые инструменты для выполнения кровельных работ по выполнению покрытия кровли и монтажу водостока:

  • ножовка по металлу;
  • веревка;
  • молоток;
  • дрель с набором сверл и дополнительными ножами по металлу;
  • рулетка;
  • рейка;
  • ножницы просечные с дополнительными ножами;
  • электроножницы;
  • рычажные ножницы;
  • клещи для гофры;
  • нож для резки теплоизоляции;
  • заклепочные клещи;
  • пистолет для забивания скоб (с комплектом запасных скоб);
  • шаблон для выполнения шага обрешетки;
  • шуруповерт (комплект подходящих шурупов).

Подготовка инструмента

ОБРАТИТЕ ВНИМАНИЕ!

Использовать болгарку для нарезки листов из профнастила категорически запрещено. Болгарки способствуют прожигу полимера, а также способствуют развитию коррозии кровельного материала.

Кроме того, рекомендуется запастись перчатками, чтобы предотвратить повреждение рук об острые края материала.

Примыкания к стене

Примыкание к стене – элемент конструкции, без которого не обходится ни одна сложная кровля. Подобные примыкания имеют простую конструкцию и выполняются с помощью специального профиля.

Более подробно узнать об особенностях фальцевой кровли, а также о технологических моментах, связанных с ее установкой, можно в соответствующем разделе нашего портала. Получить информацию об особенностях эксплуатации и реставрации фальцевой кровли, можно, прочитав статью, основанную на рекомендациях пользователей FORUMHOUSE. Для тех же читателей, которые захотят увидеть наглядный мастер-класс по монтажу фальцевой кровли, у нас подготовлен небольшой тематический видеосюжет.

Достоинства

Опытные специалисты выделяют ряд положительных качеств данного типа кровли. К ним относятся:

  • Минимальный вес. На один квадратный метр приходится около 5 кг;
  • Лёгкий монтаж и проведение ремонтных работ;
  • Большой выбор цветовой палитры;
  • Экологически чистые компоненты в составе изделия;
  • Прочность. Этот критерий основан на строении металлических изделий. Правильное проведение монтажных работ повышает износостойкость конструкции. Благодаря этому металлическая крыша способна выдержать более 250 кг на кв.м;
  • Устойчива к резким перепадам температурного режима.

Читайте: Мансардный этаж: достоинства и недостатки, отличительные черты, обустройство и дизайн. Гостиная комната, спальня, детская и игровая комнаты, кабинет, ванная. 100 фото вариантов, как обустроить мансарду
«>

Помимо достоинств выделяют один существенный недостаток. Он основан на отсутствие шумоизоляции. Для этого необходимо использовать специализированные материалы, которые позволяют немного сократить уровень шума.

  • Первоначальным требованием перед началом сооружения кровельной конструкции является осуществление расчётов металлочерепицы.

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
