Самостоятельное изготовление опалубки для армопояса

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

1. Арматура.
2. Цемент.
3. Песок.
4. Щебень.
5. Проволока для перевязки арматуры.
6. Доски.
7. Саморезы.
8. Кирпич.
9. Лопата.
10. Бетономешалка.
11. Фомка/ломик.
12. Сварочный аппарат.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Этапы заливки

Чтобы можно было снять опалубку, нужно выждать 5 суток с момента заливки раствора.
Для того чтобы заливка армопояса прошла максимально быстро и правильно, необходимо придерживаться такого алгоритма действий:

1. Смесь заливают с высоты до метра. Это поможет избежать расслоения материала. При необходимости используют специальный желоб.
2. Раствор располагают непосредственно рядом с местом заливки, чтобы избежать затвердевания материала. Работать с бетоном нужно при температуре воздуха от +5, а перерыв в заливке не может быть более 2-х часов.
3. При наличии арматуры в местах заливки необходимо «пройтись» постукиванием.
4. От дождя армопояс укрывают пленкой, при жаре периодически орошают водой.
5. С помощью арматуры разравнивают бетон по ширине.
6. Поливают до полного схватывания.
7. Через 5 дней снять опалубку и укладывать перекрытие.

При правильных расчетах и соблюдении правил заливки можно получить качественный армопояс. Если опыта в создании раствора нет — следует обратиться за помощью к профессионалам, поскольку неправильно сделанный армировочный пояс может снизить качество строения. Выбирая компоненты для армопояса либо покупая уже готовый материал, обращают внимание на качество компонентов и наличие у продавца сертификата.

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

Уложенный каркас в армопояс
Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Как к армопоясу крепят мауэрлат?

Ответ на вопрос, как сделать армопояс, зависит от того, для какой части конструкции он предназначается. Одной из самых требовательных и сложных задач можно по праву назвать создание разгрузочного пояса, сооружаемого для монтажа мауэрлата.

Высота конструкции не должна превышать толщины стен, оптимально значение, не превышающее 250 мм. Бетон марки М250 предпочтительнее. В этом случае необходимо обеспечить надежное соединение элементов.

Самый простой вариант — шпильки (12-16 мм), имеющие на конце резьбу. Их до заливки бетона крепят к арматурному каркасу. Расстояние между вертикальными элементами должно быть одинаковым (1000-1500 мм). Но это не все особенности работы.

1. Чтобы во время заливки бетона раствор случайно не попал на резьбу, все шпильки обматывают полиэтиленовой (например, пищевой) пленкой. Если нужно, то фиксируют материал проволокой. Другой вариант — использование скотча.
2. Для того чтобы предотвратить коррозионные процессы, часть шпилек, которая будет спрятана в толще бетона, защищают краской. Лучше использовать тот состав, что предназначен для металла.

Шаг и расположение креплений необходимо рассчитать так, чтобы они находились как раз посередине между стропильными ногами. Иначе при сооружении крыши могут возникнуть непредвиденные проблемы. Длина наружной части шпилек должна быть достаточной для того, чтобы после монтажа мауэрлата была возможность накрутить 2 гайки и одну шайбу. Например, хватит 50 мм.

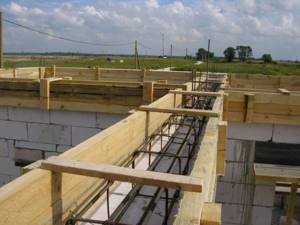

Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

Деревянная опалубка
Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

Расчеты материала

Чаще всего рассчитывается количество требуемых материалов на 1м3 готовой смеси.
Разобраться, сколько нужно бетона для армопояса, поможет специальный калькулятор. Но сделать расчеты можно и вручную. Расчет делается для куба бетона. При этом необходимо помнить, что вода с песком убирают воздух со щебня, убирают пузырьки и дают другой вес. Для этого следует точно знать такие параметры, как:

• марка цемента;
• необходимая пластичность и прочность раствора;
• характеристика наполнителей;
• нужное соотношение.

Материалы лучше всего соединятся между собой в бетономешалке.
Для изготовления заливки применяется портландцемент ПЦ 400, песок или гравий плотность фракций до 20 мм. Чтобы смесь получилась качественной необходимо придерживаться точных пропорций. Компоненты лучше перемешивать в бетономешалке. При самостоятельном производстве необходимо делать смесь, которой хватит ровно на день, поскольку на вторые сутки использовать приготовленные ингредиенты уже невозможно — за время материал затвердеет. При этом необходимо помнить про морозостойкую добавку, которая улучшит качество раствора. На 10 кг цемента нужен килограмм дополнительного компонента. На 1 м3 бетона М200 смешивают материалы в таких пропорциях:

• цемент — 280 кг.
• песок — 0,5 м3;
• щебень — 0,8 м3;
• вода — 140 л.

На армопояс длиной 10 м, шириной и глубиной каналов по 100 мм потребуется 100 литров бетона. Исходя из этого, можно посчитать необходимое количество материала на постройку.

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Для чего нужен?

Этот элемент предназначен для усиления стеновых конструкций, на которые могут оказываться различные неблагоприятные деформирующие воздействия:

• ветер;
• неравномерная усадка конструкций здания;
• температурные перепады, возникающие сезонно или в течение одних суток;
• просадка почвы под подошвой фундамента.

Армопояс (другое название – сейсмопояс) принимает неравномерное распределение нагрузок на себя, тем самым уберегая конструкцию от разрушения.

Дело в том, что бетон намного более устойчив к сжимающим нагрузкам, чем газосиликатные блоки, а встроенная арматура помогает предотвратить разрушение при растягивающем нагружении.

Благодаря тандему этих двух материалов, сейсмопояс при строительстве дома из газобетона может выдержать гораздо большие нагрузки, чем нормативные.

Важно!

Армопояс создает необходимое ребро жесткости в газосиликатной конструкции и предотвращает ее разрушение.

Устройство армопояса газобетонного дома обязательно по нескольким значительным причинам:

1. Монолитный пояс по газобетону компенсирует возникающие деформации в стеновых конструкциях с разнородной нагрузкой или модулем упругости.
2. При монтаже стропильной системы крыши может происходить точечное перенапряжение газосиликатных блоков, вызывающее в них трещины и сколы. Эта ситуация также возможна во время крепления анкерами и шпильками мауэрлата к несущей стене.
3. При использовании системы висячих стропил, армопояс дополнительно выступает в роли распора, распределяющего нагрузки от крыши на весь дом.

Справка

Мауэрлат – деревянный брус или бревно, используемый как основание для стропил и осуществления необходимой связи между несущей стеной и стропильной системой.

Главным требованием, предъявляемым к качеству сейсмопояса является его неразрывность. Она обеспечивается при непрерывной круговой заливке этого монолитного железобетонного участка.

Узнаем, как сделать армопояс. Необходимо еще до начала работ произвести точный расчет его размеров. Ширина пояса должна быть равна ширине стены, на которой он устраивается. Высота — от 18 сантиметров. Наибольшую значимость имеет высота.

Устраивать армированный пояс можно несколькими способами. Порядок работ такой:

1. монтаж опалубки;
2. утепление (если предусмотрено проектом);
3. сбор и установка каркаса из арматуры;
4. заливка бетонного раствора.

По большому счёту технология ничем не отличается от процесса сооружения оконных перемычек.

Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса
Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Бетонный армопояс

Опалубка

Съемная конструкция

Общая конструкция опалубки состоит из сборных элементов – деревянных щитов, изготовленных из досок. Вместо досок можно использовать старые мебельные щиты.

На стене опалубка фиксируется:

1. По бокам (при помощи арматурных кусков или металлической проволоки)
2. Сверху (сооружаются ребра жесткости из деревянных обрезков 40х40 мм, которые прибиваются к верхним частям параллельных опалубочных щитов с шагом в 150 см).
3. Чтобы предотвратить сдвиг опалубки, самая нагруженная нижняя ее часть крепится крестовым отрезком арматуры.

На толщину досок опалубочных щитов непосредственно влияет высота, с которой будет заливаться раствор: больше высота – толще опалубка.

Для того, чтобы не произошло вытекания раствора через щели и зазоры, все стыки, углы и повороты нужно надежно загерметизировать.

Следующим этапом является установка арматурного каркаса, связанного из стальных элементов диаметром 12 мм, соединенных между собой вязальной проволокой. Внутри опалубки каркас устанавливается на пластиковые подставки (в крайнем случае можно использовать деревянные бруски шириной 3см).

Внимание!

При производстве каркаса не сваривайте элементы. Это приведет к потере прочности конструкции и быстрой коррозии внутри бетона.

Далее конструкцию заливают бетонным раствором.

Демонтируется опалубка при помощи гвоздодера:

• Летом – через 24 часа.
• Зимой – спустя 72 часа.

Стоит заметить, что теплопроводность бетона в несколько раз выше газосиликата. Поэтому такой способ сооружения опалубки приемлем только при полном утеплении стен снаружи или для внутренних несущих стен. Иначе будет постоянное промерзание стены в зоне армопояса. Следующий способ как раз и исключает данный недостаток.

При помощи U-блоков

Для того, чтобы предотвратить значительные теплопотери на стыке двух разных материалов (бетон армопояса и газосиликат стены), используют так называемую несъёмную опалубку.

Выполняется она из заводских стандартных U-блоков коробчатой формы.

Устройство армированного пояса производят следующим образом:

1. На верхний ряд блоков наносится клеевая смесь, на которую устанавливаются U-блоки пустотой вверх.
2. Производится дополнительная теплоизоляция наружной стороны стены при помощи укладки во внутреннюю полость пенополиуретана, пенополистирола или каменной ваты.
3. Укладывается связанный металлический каркас, аналогично опалубочному способу.
4. Заливают и уплотняют бетонную смесь.

При устройстве армопояса таким способом отсутствует необходимость монтажа и демонтажа опалубки, что положительно сказывается на скорости производства работ. Однако стоимость U-образных блоков гораздо выше, чем у деревянных щитов. Также здесь понадобится пилить газобетонный материал для опалубки.

Комбинированный способ

С наружной стороны стены на клей выкладываются блоки толщиной 150 мм. А с внутренней стороны сооружается опалубка из деревянных щитов или OSB-плит (на фото ниже), как в первом способе.

Утепление

После монтажа опалубки следует провести утепление будущего сейсмопояса (если не предусмотрено комплексное утепление дома с внешней стороны стен). Работы по утеплению производятся при помощи различных теплоизоляционных материалов:

• Экструдированный пенополистирол (ЭППС). Это плотный материал с низкой теплопроводностью. Является лучшим решением.



• Пенопласт марки ПСБ-25. Его использование также оправдано. Теплопроводность низкая. А хрупкие свойства этого материала в данном случае не являются помехой. В конструкции армопояса утеплитель не испытывает нагрузок. К тому же цена пенопласта ниже.



• Минераловатные плиты. Главный минус — поглощение этим утеплителем влаги из бетонного раствора. Намокая, этот материал теряет свои теплоизоляционные качества. Не рекомендуем данный вид утеплителя.



Для московского региона достаточно толщины утеплителя 50 мм. Его необходимо нарезать полосками размером, равным высоте армопояса. И установить внутрь опалубки со стороны наружной стены с плотным примыканием марериала друг к другу. Крепить утеплитель нет надобности, так как он впоследствии прижмется с помощью заливаемого раствора.

Армирование

Каркас изготавливается из четырех и более продольно располагающихся стержней диаметром 10-14 мм (определяется проектом). В поперечном срезе он должен быть по форме квадратным или прямоугольным. Поперечная арматура крепится к основной части каркаса при помощи стальной проволоки диаметром 6-8мм, и располагается с шагом в 40-50 мм. Расстояние от края армопояса до арматуры определяется в зависимости от условий эксплуатации здания (значения можно найти в нормативной документации по железобетону). Готовый каркас укладывают в опалубку и заливают бетонной смесью.

Совет

Арматуру для бетонного пояса рассчитайте заранее и покупайте вместе с арматурой для фундамента и армирования стен. Так вы сэкономите на доставке.

Там же купите закладные и металлические уголки для усиления проема входной двери вашего дома.

И ещё один совет.
Покупайте арматуру и другой металлопрокат на металлобазах. Там её продают на вес. В итоге это выходит заметно дешевле, чем на строительных рынках и в строительных магазинах.

Заливка бетоном

Если армированный пояс сооружается под мауэрлат, перед заливкой монтируются шпильки для его крепления.

Иначе придется высверливать отверстия под шпильки в готовой бетонной конструкции, а это лишняя работа.

Перед выполнением бетонных работ шпильки оборачивают полиэтиленовой плёнкой (можно одеть целлофановые пакетики для бутербродов, закрепив их скотчем), чтобы на резьбу не попал бетон.

Совет

Вы должны спросить у строителей, которые будут делать крышу, нужно ли заложить шпильки, их размер и расстояние между шпильками.

Применяют заводской бетонный раствор марки не ниже М200 с щебнем. Несмотря на то, что марка определяется проектировщиком, наиболее распространенным вариантом является бетонная смесь марки М250 с наполнителем на основе гравийного щебня.

Заливку осуществляют равномерно по всему объему опалубки за один раз при помощи бетононасоса со специальной воронкой, оснащенной запорным механизмом. При малых объёмах допускается заливка армопояса вручную (с помощью дешевой рабочей силы путем переноски раствора в ведрах). После этого обязательно уплотняют смесь при помощи вибрационных нагрузок или методом штыкования обрезком арматуры или строительным мастерком.

Внимание!

Заливку необходимо выполнить за 1 раз не допуская прерывания процесса.

Если по каким-либо причинам (замес бетона вручную, не хватило бетона в связи с неправильным расчетом и прочие форс-мажорные ситуации) армопояс заливается не полностью, сделайте вертикальную отсечку, как на фото ниже. При этом разрыв не должен располагаться над оконными и дверными перекрытиями. Заливка слоями в 2 и более этапов не допускается!

Если на улице жара, армопояс нужно накрыть пленкой, чтобы влага чрезмерно быстро не испарилась. Или периодически поливать водой, по аналогии с бетонным фундаментом.

Последующие работы по устройству перекрытия по газосиликату или мауэрлата можно производить по прошествии нескольких дней. В случае с заводским бетоном хорошего качества работы продолжают через двое суток. Самомесный бетон схватывается дольше.

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Опалубка для межэтажного армопояса
Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

В каких случаях требуется армопояс в доме

Армопояс для стен. Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

• под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат. Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента. Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками (прочитать подробнее)

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий. В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Размеры плит перекрытия: особенности использования конструкций (прочитать подробнее)

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Под мауэрлат

Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.

После заливки исключите остатки пузырьков воздуха в массе. Чтобы выполнить эти задачи, используйте строительный вибратор или протыкайте жидкую массу прутом.

Крепление мауэрлата

При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.

Заливка бетонным раствором

Обеспечить требуемую прочность можно, соблюдая следующие рекомендации:

• опалубка для армопояса по технологии бетонируется в один прием;
• работы выполняйте непрерывно;
• раствор желательно подавать бетононасосом непосредственно в деревянную форму;
• заливайте бетон, пока он не покроет арматуру на глубину 5 см;
• предпочтительно использовать бетон с маркой не менее М 200;
• недопустимы воздушные полости, которые отрицательно влияют на прочность. Для устранения применяйте специальные вибраторы;
• использование пластификаторов улучшает текучесть смеси, уменьшает концентрацию воды, что сокращает срок затвердевания бетона;
• на протяжении 3-х недель бетонная масса должна выстояться;
• в жаркий период обильно смачивайте водой поверхности для недопущения трещин и крепости застывшего раствора.

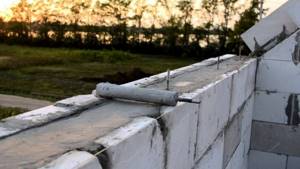

Армопояс для газобетона

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.

Армопояс в доме под под мауэрлат, для фундамента, стен, под виды межэтажных перекрытий

Многие ошибочно считают, что армопояс в доме лишний элемент строения, а соответственно и возводить его нет никакого смысла. Это в корне не верно, особенно для таких домов, чьи стены возводятся из газобетонных блоков.

Снимите с деревянной бочки стальные обручи, и она развалится. Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса в доме.

На заметку! Сам по себе мауэрлат является обязательным элементом кровельного каркаса в частном домостроительстве. Его основная функция — это обеспечить связь между зданием и непосредственно самой кровлей. Это обязательное условие выполняет целый ряд необходимых функций, а поэтому к его строительству следует подходить со всей ответственностью.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

1. Доски с высотой в 30 см присверлить к стене из газобетона.
2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Прутья связать проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.
