Цокольный этаж представляет собой полностью или частично заглубленный этаж здания ниже уровня земли. Как правило, в таком помещении оборудуют хозяйственные помещения или гараж для автомобиля. Однако индивидуальные проекты домов предусматривают в цокольном этаже баню, сауну, спортзал, бассейн и т. п. В некоторых случаях строительство цокольного этажа является прекрасным решением, особенно если дом расположен на склоне. За счет этого можно эффективно увеличить жилую площадь всего здания. Поэтому если вы еще не начинали строительство дома, то вам будет полезно ознакомиться с предоставленной статьей, из которой вы узнаете для как сделать цокольный этаж и обустроить, а также для каких целей его можно использовать.
Нулевой этаж – полезная площадь
Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.
Не стоит полагать, что цокольный этаж – это подвал. На самом деле он может полностью считаться полноценным этажом, но только при правильном его обустройстве.
Комната отдыха на цокольном этаже
Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.
Итак, цокольный этаж можно использовать для расположения таких помещений:
- кладовка;
- гараж;
- винный погреб;
- игровая комната;
- гостиная;
- спальня;
- подсобка;
- кухня;
- жилая комната;
- тренажерный зал;
- домашний кинотеатр и прочее.
Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.
Фундамент под цокольный этаж своими руками.
Цокольный этаж — это помещение, заглубленное в землю под сооружением на 2-2,2 м. Обычно, такой высоты вполне достаточно для устройства склада, овощехранилища, мастерской или другого помещения технического назначения. Если же предполагается устройство в цокольном этаже жилой комнаты, то высоту увеличивают на 40-50 см.
Если строительство сооружения производится на неблагоприятных грунтах, то толщина стен подвального помещения в жилом доме не может быть меньше 20 см.
Подземное помещение служит изоляционной прослойкой для вышележащих этажей. Она не позволяет проникать сырости от грунта и холодному воздуху. Для этого при возведении подземного помещения важно устроить эффективную вентиляционную систему.
Виды цоколей
Цоколь различается по своему оформлению и бывает 3 видов:
- выпирающий;
- заглубленный;
- вровень со стенами.
Если стены слишком тонкие и помещения цоколя ниже уровня грунта, то используется первый вариант, так как появляется возможность сделать его теплее. Заглубленный цоколь один из самых распространенных. По внешнему виду он выглядит достаточно красиво. Отвод воды, которая стекает с фасада предотвращает наличие высокой влажности. Что касается заглубленного варианта, то многие специалисты в сфере строительства не рекомендуют строить его. В таком случае полностью теряется эффект присутствия цокольного этажа, а на стенах нужно будет изготавливать мощную гидроизоляцию.
Цоколь вровень со стенами
Существуют некоторые особенности по выбору толщины стен. Главным образом это будет зависеть от нескольких факторов, а именно:
- толщина и материал вышерасположенных стен;
- характеристики грунта;
- климатические условия в вашем регионе.
Итак, определившись с тем, как будет осуществляться строительство и какой тип цоколя вы хотите, можно приступать к подготовительным и строительным процессам.
Когда нужно строить цоколь дома
Перед тем, как заливать фундамент и строить цоколь, Вам необходимо в первую очередь выяснить глубину промерзания грунта, тип самого грунта и его морозное пучение. В нашем случае это суглинок, глубина промерзания – 90 см. Так как дом будет в 1,5 этажа из газобетона с деревянным перекрытием, по нашим расчетам вес его с максимальной нагрузкой составит приблизительно 3 кг на 1 см квадратный, что, по сути, является достаточно легким домом. Фундамент под легкими домами рекомендуют углублять ниже уровня промерзания, чтобы сила морозного вспучивания грунта не выталкивала легкий дом на поверхность. Это приводит к деформации фундамента, трещинам на стенах и разрушению дома. То есть, строить цоколь нужно в том случае, если есть потребность углубить фундамент.
Расчеты
Этап работы, связанный с разметкой подразумевает под собой следующие действия:
- Проектирование цокольного этажа, а также определение назначения той или иной комнаты.
- Расчеты по несущей способности фундамента и стен подземного этажа. Здесь рекомендуется заложить на 30% большей прочности фундамент. Так, можно будет иметь большую уверенность в прочности всей конструкции.
- Расчистка и разметка строительной площадки. Этот этап работы достаточно ответственный, поэтому зачастую лучше обратиться к квалифицированным специалистам.
- Вынос контура перегородок и несущих стен.
То, насколько тщательно подойти к каждому подготовительному этапу, напрямую повлияет на прочность строения.
Типы фундамента
Не во всех случаях возможно сделать фундамент, который действительно хочется. Причина кроется в особенности грунта того или иного региона. В некоторых климатических зонах, обустройство некоторых типов фундамента вообще невозможно. Поэтому рассмотрим несколько вариантов фундамента, которые можно возводить для цокольного этажа.
- Свайный фундамент. Этот тип постройки актуален на пучинистом грунте с высоким залеганием грунтовых вод. Что касается цокольного этажа, то в таком случае эксплуатация нулевого этажа не представляет собой никаких проблем и боязни каких-либо воздействий на фундамент. Единственный минус такого метода – особая специфика строения дома.
- Плитный фундамент. Такой тип фундамента подходит для болотистой почвы со слабым грунтом, а также с водонасыщенным песком. При таком исполнении нулевой этаж будет похож на короб, сверху которого будет строиться основная часть дома. В условиях слабого грунта, плитный фундамент предотвратит проседание, так как вес здания будет равномерно распределяться по всей поверхности плиты.
- Ленточный фундамент. Если грунт на вашем участке не проблемный, то этот тип фундамента оптимальный.
Фундамент для дома с цокольным этажом.
Возведение дома с цокольным или подвальным этажом всегда выходит дороже, чем строительство полностью надземной конструкции. Однако, в дальнейшем все расходы полностью оправдывают себя. Подземное помещение для вышележащих этажей будет великолепной изоляционной прослойкой, через которую не будут проникать холодный воздух и сырость от грунта. Кроме того, фундамент с цокольным этажом позволяет существенно увеличить полезную площадь дома.
Цокольным или подвальным этажом специалисты считают то помещение, которое заглублено в грунт под домом на 200-220 см. Как правило, такой высоты хватает для того, чтобы сделать склад, погреб, мастерскую и любое другое техническое помещение своими руками. Если требуется устройство жилой комнаты, то высоту желательно увеличить на 40-50 см. Конкретно под «цокольным» этажом понимается помещение, которое заглублено в землю не больше чем на половину своей высоты.
При строительстве подземного помещения необходимо обязательно предусмотреть эффективную вентиляционную систему, которая обеспечит циркуляцию воздуха и позволит выводить радон (газ, который может скапливаться в котлованах и заглубленных в землю помещениях).
Фундамент цокольного этажа под ключ.
Ширина фундамента цоколя
Ширина фундамента нулевого этажа полностью зависит от характера стен основного строения. Возьмем за основу пример каркасного дома. В таком случае ширина фундамента может быть:
- При свайном фундаменте – 300–500 мм. Соответственно толщина стен может быть равной фундаменту. При этом под отделку фасада, вентиляционного зазор и наружной отделки возводить основание не нужно.
- При монолитной плите ширина фундамента должна соответствовать ширине стен цокольной части здания.
- При малозаглубленном ленточном фундаменте ширина равная стенам нулевого этажа. Но это в том случае, когда на цокольном этаже не будет обустраиваться бетонная стяжка.
Обязательно продумайте места отверстий для обустройства вентиляционных каналов. Их необходимо указать на общем проекте фундамента. Согласно стандартам и регламентированным нормам СНиП их должно быть от 12 до 24.
Выбор конструкции цоколя
Конструкцию цоколя следует подбирать исходя из конструкции фундамента, а не наоборот. То есть приоритетным фактором при строительстве дома служит все же фундамент, а цоколь несет подчиненное, хотя и немаловажное значение. Если поднять стену дома с помощью фундамента на достаточную высоту, при которой исключается замачивание стены поверхностными водами, основная задача цоколя уже решена. Так происходит при устройстве столбчатого и свайного фундаментов, и цоколю в этом случае отводится роль ограждения пространства под домом, возведение которого не требует особенных познаний. На видео Вы увидите, как правильно провести разметку цоколя и возвести его.
.
В большинстве случаев можно обойтись декоративной перегородкой от столба до столба (от сваи до сваи). Закрыть ей пространство от низа стены до уровня земли – и проблема цоколя решена. Выбор материалов тут может быть самый разнообразный: от винилового сайдинга до различных листовых декоративных материалов для наружной отделки. Возможен также вариант крепления наружных отделочных материалов (декоративной плитки) к основанию в виде листового материала.
Декоративный цоколь
В этом случае не следует возлагать на цокольную часть другие функции. Распространенной ошибкой является попытка использовать декоративный цоколь в качестве подпорной стенки для засыпаемого внутрь песка или грунта для устройства полов «по грунту».
Подпорные функции цокольная часть может выполнять только в случае, если она выполнена в виде конструкции, имеющей собственный фундамент и обладающей способностью к сопротивлению опрокидыванию. Устройство такого цоколя — достаточно затратное мероприятие, которое в итоге поглотит всю экономию затрат от применения свайных или столбчатых фундаментов по сравнению с ленточными.
Когда цокольная часть служит несущей и одновременно ограждающей конструкцией дома, как в ленточном фундаменте дома с подвалом, необходимо делать вертикальную наружную гидроизоляцию цоколя. Если помещения ниже уровня земли жилые, материал цокольной части должен обеспечивать нормальную температуру внутри них. Этого можно добиться, выполнив эту часть основания дома из того же материала,из которого сложена стена дома или сделать дополнительное наружное утепление цоколя. В этом случае следует помнить, что если цокольная часть выходит за наружную грань стены, нужно делать козырек, защищающий материалы наружной отделки цоколя от прямого воздействия дождя и снега.
Гидроизоляция
Гидроизоляция для нулевого этажа должна выполняться в 2 слоя. На выбор гидроизоляционного материала влияет несколько факторов:
- материал стен;
- климатические условия;
- тип почвы и пр.
Гидроизоляцией должна быть покрыта вся вертикальная и горизонтальная поверхность строения. Также необходимо покрыть все места соприкосновения с землей.
Можно использовать толь или рубероид. Такая гидроизоляция обойдется вам сравнительно недорого. Как вариант – битумная мастика. Особых правил по нанесению гидроизоляции нет. Главное тщательно защитить и покрыть все участки фундамента от проникновения влаги.
Утепление и гидроизоляция цоколя
Гидроизоляция и утепление цоколя
Цокольный пояс – один и самых уязвимых элементов возводящегося здания. На него возложены функции защиты дома от воздействия влаги и холода, поэтому вопросам гидроизоляции и утепления уделяется особое внимание.
Гидроизоляция
Для гидроизоляции цоколя используют рулонные и обмазочные материалы. Основным достоинством рулонов считается их низкая цена и быстрый монтаж. При этом они недолговечны и легко поддаются механическим воздействиям. Эти материалы нельзя применять в местах примыкания коммуникаций.
Существует два вида рулонной гидроизоляции:
- оклеечная – при укладывании на поверхность фундамента предварительно требует нанесения битумной мастики на монолит, а затем прижимается и разглаживается;
- наплавляемая – представляет собой холст из полиэстера или стеклоткани с нанесенным слоем специальной мастики.
Перед монтажом оклеечных и наплавляемых материалов поверхности фундамента и цоколя должны быть тщательно очищены от пыли и грязи.
Из обмазочных материалов чаще всего применяются специальные мастики (битумная, полимерные и их сочетания), цементные покрытия и вяжущие штукатурки. Все эти материалы наносят на фундаментные и цокольные поверхности кистью или валиком. Повышенную прочность им придает стеклоткань, которой армируют первый слой нанесенной мастики. Обмазочные покрытия также недолговечны и требуют дополнительной защиты от механических повреждений.
Для гидроизоляции цоколя, выполненного из кирпича, традиционно применяют также битумную смазку и рубероид. Используя битумную смазку, которую нужно наносить в несколько слоев, необходимо строго выдерживать температурный режим. При ее перегреве гидроизоляционное покрытие будет некачественным. Покрывать им поверхность кирпичного цоколя рубероидом необходимо не менее чем в 4-5 слоев.
Оклеивание еврорубероидом
Пропитка
Обработка цоколя гидроизоляционной краской
От всех перечисленных недостатков свободны инъекционные и проникающие составы, которые с недавних пор стали использовать в строительстве.
- На влажный бетон наносят состав, который, вступив в реакцию с водой, превращается в кристаллы, проникающие в поры основания на глубину до 25 см. При этом бетон становится водонепроницаемым.
- Жидкость для инъекционного проникновения нагнетается во все поры и трещины фундаментного и цокольного основания, выполненных из бетона, бутовых камней и кирпича. Этот процесс достаточно дорог и отличается высокой трудоемкостью, требует привлечения опытных мастеров.
При использовании для кладки цокольного пояса полнотелого красного кирпича выполнение наружных гидроизоляционных работ не требуется – слой гидроизоляции наносится на его поверхность в процессе изготовления.
Утепление
Для утепления цокольного пояса чаще всего используют экструдированный пенополистирол. Для него характерны высокие характеристики прочности, влаго-, морозо- и кислотоустойчивости. Выпускают его в виде плит, толщиной от 3 до 10 см. На поверхность цоколя эти плиты приклеивают клеевым раствором и затем укрепляют при помощи специальных дюбелей.
Существенным недостатком этого материала является его горючесть. После окончания монтажа нужна обработка поверхности цоколя негорючим материалом.
Строительство цоколя из бетонных блоков
Цоколь из бетонных блоков
Если вы в поисках экономичного варианта обустройства цокольного этажа, то бетонные блоки как ничто лучше подходят для выполнения задачи. Этот материал достаточно крепок, хорошо отталкивает влагу, переносит перепады температур, не поддается плесени и грибку. Если говорить о недостатках, то – это обязательное использование спецтехники для их установки. Вручную с ними справиться невозможно.
Блоки устанавливаются по всему периметру будущей постройки. Между собой скрепляются цементом. Обязательно необходимо оставить углубления между блоками для проведения коммуникаций: водопровода, электричества, канализации, вентиляции. Что касается вентиляции, то отверстия должны быть над уровнем грунта не ниже 150 мм. Чтобы в оставленные отверстия не попал мусор, их лучше прикрыть.
Если цокольный этаж возвышается над уровнем земли, то позаботьтесь о месте для окон. В этом случае чем больше будут окна, тем лучше. Это обеспечит нулевое помещение естественным светом.
Чтобы после монтажа блоков не пришлось выделять много средств и материала для штукатурки стен, важно максимально ровно их устанавливать. Хотя блоки являются прочным материалам, сверху все равно нужно изготовить армопояс. Он необходим для того, чтобы выровнять весь ярус по горизонтали, так как все равно установить его идеально по уровню не получится.
Материалы для строительства
Конечно, перед тем как построить цоколь, необходимо ответственно подойти к выбору материалов. Помимо практической стороны, не стоит забывать о том, что от внешнего вида нижней части будет во многом зависеть экстерьер всего здания.
Западающий вариант постройки.
Если вы выбрали возведение выступающего цоколя, то материалы для его строительства должны быть прочными и не нуждающимися в дополнительной отделке (искусственный или натуральный камень, бетон или кладка из кирпича). В большинстве случаев именно кирпичный вариант будет смотреться наиболее эстетично.
Если стены в доме сделаны из кирпича, то для цоколя лучше всего выбрать блоки из бетона, железобетон, полнотелый кирпич и т. д.
Не стоит забывать о том, что в большинстве случаев потребуется устроить цокольный армопояс. Толщина арматуры и ее количество определяется конструкцией будущего дома.
Монолитная бетонная конструкция.
Если вы не знаете, из чего сделать цоколь, то нужно принимать во внимание, что материал для строительства должен отвечать следующим характеристикам: практичность, долговечность, морозостойкость. Именно поэтому, как уже было сказано выше, как материал для цоколя часто используют монолитный бетон, либо выкладывают его из кирпича, блоков или камня.
- Постройка цоколя своими руками из монолитного бетона – лучшее решение для частного дома. Рекомендуется делать его сразу по всей длине внешних стен без каких-либо швов. При возведении потребуется устройство опалубки, которая в дальнейшем будет заливаться слоями бетона. В этом случае лучше всего приобрести цемент марки М300 или М400. Помимо этого, придать конструкции дополнительную прочность рекомендуется с помощью арматурного каркаса. Если цоколь получился достаточно широким, то его внешнюю часть можно обложить камнем и засыпать небольшим количеством грунта.
- Бетонные блоки для цоколя используются не так часто. Их монтаж производится с перевязкой, а сами блоки укладываются на приготовленный заранее раствор. На современном рынке представлено не так много типоразмеров бетонных блоков, поэтому, перед тем как сделать цоколь дома своими руками, нужно учитывать, что обязательно будут некратные блоки, пустоты, образованные из-за этого в дальнейшем, придется закрыть цементным раствором.
- Если здание стоит на ленточном фундаменте, то рациональнее всего для устройства цокольной части использовать природные камни. Каменный цоколь делается из любых видов камней, которые укладываются на цементный раствор. Стоит отметить, что такая работа, как правило, по силам только профессионалам, которые могут не только правильно уложить искусственный или натуральный камень, но и провести процедуру армирования цоколя в особо сложных условиях работы.
- Кирпичный цоколь делается из полнотелого кирпича, который имеет высокие характеристики по морозостойкости. Традиционный силикатный кирпич использовать не рекомендуется, потому что он подвержен воздействию влаги. Если зимой на местности температура опускается ниже -35, то рекомендуется производить укладку в 1.5-2 кирпича.
Из пеноблоков
Принцип всех подготовительных работ по установке пеноблоков, похож на работу с бетонными блоками. Фундамент заливается небольшим тонким слоем раствора для кладки первого ряда. Чтобы материал лучше схватился, цемент рекомендуется смачивать водой. Для начала производится кладка углов. После выравниваются стены по высоте и горизонтали. Между углами натягивается леска и вытягиваются основные стены цоколя.
После первого ряда необходимо нанести гидроизоляцию в жидком состоянии. Гидроизоляция наносится несколькими слоями. Каждый последующий слой наносится после высыхания предыдущего. После этого кладка пеноблоков продолжается на специальный клей.
Не забудьте, каждый ряд и тем более угол стоит проверять на предмет ровности. После окончания кладки, по всему периметру вырывается траншея глубиной до 50 мм. В нее укладывается арматура, которая по углам между собой сваривается. В заключение траншея заливается бетоном. Это будет случить усилением всей конструкции цокольного этажа.
Конструктивные особенности цоколя
Из чего сделать цоколь? Нижняя часть стены более всего подвержена негативному влиянию погодных факторов, а потому сооружать её можно только из материалов с малой гигроскопичностью и большой морозостойкостью.
Согласно действующим строительным нормам кладку этого участка можно выкладывать из кирпича керамического полнотелого пластического формования маркой по прочности М 100 морозостойкостью Мрз 50, тяжелого бетона монолитной укладки, бетонных блоков или природного камня, с последующим утеплением.
Выполнение цоколя из пористых и впитывающих воду материалов – ячеистых бетонных блоков, силикатного и пустотелого кирпича запрещена.
Относительно плоскости стены цоколь может быть западающим, выступающим или совпадать с ней.
Кирпичная кладка опорного участка выполняется на цементно-песчаном растворе марки не ниже М50.
Часть кладки, выступающую из плоскости стены, нужно защищать от осадков, защитой может быть профильный бетонный блок, цементно-песчаный раствор с железнением поверхности или капельник из оцинкованной кровельной стали.
Цоколи: 1 – конструкция стены; 2 –кирпичный цоколь; 3 – гидроизолирующий слой; 4–2-й слой гидроизоляции по фундаменту либо в теле кладки; 5 –облицовочная плитка; 6 – отмостка; 7 – облицовочный фризовый камень; 8 – сетка 150 x 150 x 4 см, привязанная к выпускам арматуры; 9 – облицовка из естественного камня; 10 – жесткий цементный раствор; И – выпуски арматуры, заделанные в кладку; 12 – подушка из бетона; 13 – фундаментные блоки; 14 – фундамент (из сборных ж.-б. блоков, бутовой кладки, бута и т. п.); 15 – лицевой кирпич; 16- штукатурка; 17 – арматурная сетка; 18 – воздушная прослойка; 19 – утеплитель
До выполнения кладки по верхней грани фундамента выполняется гидроизоляция, например, из двух слоев кровельного битумно-полимерного материала на мастике.
ВНИМАНИЕ: Устаревшие материалы, такие как рубероид, толь, пергамин, а также полиэтиленовая пленка для гидроизоляции не годятся, в связи с малым сроком службы – не более 5 лет, последующая замена невозможна, а ремонт гидроизоляции – затратное мероприятие.
В случае, если отметка верха фундамента соответствует планировочной отметке грунта, а полы первого этажа находятся значительно выше, выполняются два слоя гидроизоляции: один поверху фундамента, второй на отметке чистого пола.
Индивидуальные застройщики часто выполняют опорную часть стен из монолитного бетона продолжением ленточного фундамента. Это решение может быть рекомендовано для строительства одноэтажных домов без подвала, так как нагрузка от кирпичной кладки в 2–3 этажа требует усиленного армирования, а заглубление фундаментов подвальной части дома увеличивает количество опалубки.

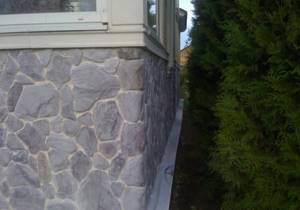

Выполнение цоколя из природного камня под силу только профессионалам высокого класса, не каждый каменщик сможет правильно уложить камни и армировать кладку, так что эту конструкцию лучше не рассматривать для самостоятельного выполнения.
Строительство на склоне
Как это ни странно звучит, но склон только упрощает изготовление цокольного этажа. Идеальный склон считается до 9°. Так, нет необходимости рыть большой котлован. Достаточно часть массива вырезать из склона. В таких случаях оригинально смотрится гараж в цокольном помещении.
Если говорить о технологии, то первым делом изготавливается подушка и гидроизоляция. Дальнейший этап строительства описан выше.
Итак, из этой статьи можно было узнать, как правильно провести работы по строительству цокольного этажа. Если у вас есть личный опыт в строительстве, то оставляйте комментарии в конце этой статьи. Если же у вас остались вопросы, то за помощью можно обратиться к эксперту.
