Особенности выбора металлических отливов для оконных проемов

Устройство и предназначение наружных отливов для пластиковых окон

Отлив для окна представляет собой доску, устанавливаемую со стороны улицы в нижней или верхней части окна и балкона. Независимо от типа, конструкция состоит из одинаковых составляющих:

• верхней полочки;
• водоотлива;
• нижнего капельника.

Верхняя полочка — основной элемент, на который нужно обратить внимание в выборе изделия. Ее величина подбирается таким образом, чтобы не было препятствия на пути отвода воды через специальные отверстия.

Оконный отлив играет не только эстетическую роль, придавая оконному блоку законченный вид, но и выполняет ряд других функций:

• защищает подоконник и раму от попадания на них влаги;
• отводит воду от стекол;
• не дает стенам намокать от дождя и снега.

Отливы не дают стенам намокать от воды
Для каждого конкретного окна отлив должен изготавливаться по индивидуальным замерам, чтобы он смог в полной мере выполнять возложенные на него задачи.

Важнейшие критерии выбора отливов

О том, из какого материала должны быть ваши оконные отливы, поговорим позднее. Сейчас же уделим внимание прочим факторам:

1. Цвет. Производители стальных, алюминиевых и ПВХ-отливов готовы предложить нам широчайшую цветовую палитру. Так что чаще всего покупатели могут выбирать их изделия под цвет рам. Реже подбираются откосы под цвет фасада.
2. Габариты. Здесь важны и длина, и ширина. Но если длину еще можно подкорректировать подрезкой, то по ширине отлив должен быть больше дистанции от рамы до края свеса чернового подоконника, чтобы свободно на него лечь. Слишком широкие отливы делать не стоит — уменьшается вероятная ударная или весовая нагрузка, то есть под слоем снега они могут просто отломиться.
3. Наличие у продавца наружных заглушек. Случается, особенно в старых домах с толстыми стенами, что требуются специальные заглушки, чтобы закрыть какие-либо зазоры.

Как правильно выбрать отлив для пластиковых окон?

К выбору внешних отливов нужно подходить со всей ответственностью. Купленное на скорую руку изделие может совершенно не подойти к вашему окну и тогда придется потратиться на приобретение нового. Подбирая отлив для пластикового окна, предварительно проводят необходимые замеры, обращая внимание на следующие параметры:

• ширину;
• длину;
• глубину;
• форму.

Кроме этого учитывается тип и материалы постройки, т.к. для каркасного дома изделие подбирается другой конфигурации, нежели отлив для панельного сооружения.

Цвет оконного наружного отлива должен сочетаться с общей гаммой окна и фасада. Белые конструкции оформляются аналогичными отливами, цветные — такого же оттенка или на тон темнее.

Чем покрыть отлив, чтобы не стучал дождь

Если ваш внешний подоконник произведен из оцинкованной стали с пластиковым покрытием (в большинстве случаев) то, он обязательно будет источником шума во время дождя. Не понимая, что делать и куда идти в надежде положить конец этому назойливому недостатку, заложники проблемы начинают «изобретать велосипед», придумывая абсолютно разные, а нередко очень странные способы устранить звук .Многим приходят мысли обратиться в компанию, установившую окно и настоять на исправлении дефекта или сделать это самим. В свою очередь не стоит пытаться заменить отлив самостоятельно, так как простая замена отлива вряд ли избавит вас от его шума во время дождя.

Решение есть! Вас выручит шумогасящая накладка на отлив «АНТИДОЖДЬ», которая навсегда оградит желанный отдых от надоевшего шума, и вы непременно услышите результат. Вдобавок к этому, вы сможете её установить за 2 минуты без использования инструмента, изделие не требует частой замены, так как оно является долговечным и прочным в отношении любых атмосферных явлений, что намного облегчит вам жизнь.

Выбор материала для отлива

Какие отливы лучше для пластиковых окон? Они могут изготавливаться не из любого материала и это нужно учитывать при покупке. Несоблюдение этого правила приведет к образованию коррозии и темных потеков на фасаде. Во избежание таких ситуаций, необходимо знать, какое сырье наиболее подходяще для оконных отливов, а для этого нужно знать особенности каждого из них. Для изделий применяют различные материалы: пластик, алюминий, оцинкованная сталь, полиэстеровое покрытие. Можно встретить конструкцию из титана и меди, но такие решения будут стоить на порядок дороже. Важно подобрать такой отлив, чтобы по своим характеристикам он соответствовал условиям дальнейшей эксплуатации.

Отлив из пластика

Установить на пластиковое окно такой же отлив было бы логично. ПВХ отличается повышенными износостойкими качествами и своей практичностью. Пластик практически не имеет недостатков. Из плюсов данного материала можно выделить:

• устойчив к влаге и атмосферным явлениям;
• не изменяет свои свойства при низких температурах;
• имеет приятный внешний вид и подходит к любому экстерьеру;
• не требует особого ухода;
• тихий, даже капли дождя будут падать на него бесшумно;
• достаточно легко монтируется.

Пластик используется в изготовлении нижних и верхних отливов для пластиковых окон сравнительно недавно и еще не успел завоевать симпатию пользователей. Когда речь идет об обустройстве стандартных конструкций, эксплуатирующихся в обычных условиях, то ПВХ подойдет идеально. Но если нужна повышенная прочность, стоит быть осторожным, т.к. именно эта черта пластику не свойственна.

Еще один недостаток — потеря эластичности под воздействием солнечных лучей. Находясь постоянно под солнцем, отлив может стать хрупким и впоследствии от какого-либо удара треснуть. Даже если конструкция не сломается полностью, на поверхности появляются микротрещины, в которые со временем забивается пыль. Изначально белый отлив становится серым или желтеет, и исправить ситуацию не получится ни одним моющим средством. Оптимально устанавливать пластиковые элементы в частных домах, где нет риска нанести ему повреждения.

Изделия из ПВХ имеют повышенную горючесть. В случае попадания на него искры или пепла на поверхности сразу образуется отметина, убрать которую будет невозможно.

Выбирая пластиковый отлив, хорошо взвесьте все за и против, ведь не обязательно для ПВХ конструкций брать изделие из такого же материала.

Отлив из металла

Металлические отливы лучшие для установки и имеют длительный срок службы. Они крепкие и легко устанавливаются. К металлическим листовым изделиям относят сразу несколько вариантов: оцинкованные, алюминиевые, из листовой стали.

Оцинкованные отливы

Оцинкованные изделия являются наиболее распространенными. Срок их эксплуатации достигает нескольких десятилетий. Отливы выпускаются в стандартных белых или коричневых тонах. Возможны варианты «под дерево». Однако применение порошковой краски намного разнообразило палитру и стало возможным заказывать отливы различных оттенков.

Для производства оцинкованных отливов используется легированная сталь толщиной около 0,55 мм. Материал придаёт изделию дополнительную прочность и устойчивость к атмосферным осадкам. Полимерный слой на поверхности защищает изделие от неблагоприятного воздействия кислых сред. Востребованность оцинковки определяет ее доступная цена.

Минусы материала в следующем:

• если сталь окрашивалась с помощью порошковой краски, нужно быть готовым к тому, что со временем она может растрескаться или выгореть;
• как и любой металл, оцинкованная сталь шумная. Удары или шум от дождя будут отчетливо слышны.

Возможен вариант покрытия оцинкованного листа пластизолом. Это более дорогой вариант, но он менее шумный. Еще один плюс такого покрытия в том, что его поверхность можно сделать не только гладкой, но и фактурной, например, под кожу или с теснением. На отливы по бокам устанавливаются пластиковые торцевые накладки оного цвета с изделием.

Отливы из алюминия

По сравнению со сталью, алюминий более дорогой материал из-за своих хороших эксплуатационных и износостойких качеств. Алюминиевые отливы имеют большой выбор в плане размеров. Их ширина может достигать до 35 см. Цвет изделий по умолчанию коричневый и белый, но, как и в случае с оцинкованными вариантами исполнения, возможно цветное покрытие с помощью порошковых красок в любой нужный оттенок.

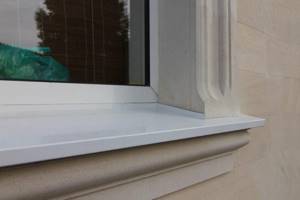

Отливы для пластиковых окон из алюминия

Алюминий не боится коррозии, поэтому если изделие не будет ничем покрыто, это не снизит его качеств. Как и все металлы, алюминий очень громкий и малейшее прикосновение к нему какого-либо предмета или капель дождя будет отчетливо слышно.

Отливы из листовой стали

Оконные отливы из листовой стали не очень востребованы из-за повышенной коррозии. Со временем даже покрытое краской изделие ржавеет и теряет свой внешний вид. Особенно этот недостаток заметен на городских зданиях, которые омывают дожди с повышенной кислотностью. Единственный выход из положения — покрыть стальной отлив полимером. Это поможет защитить изделие от коррозии и снизит его шумность. Конструкции из листовой стали отличаются рядом преимуществ:

• прочностью;
• устойчивость к температурным изменениям и погодным условиям;
• возможно изготовление изделий по индивидуальным размерам;
• простой уход и монтаж;
• разнообразная палитра цветов.

Недостаток стали — сильный нагрев в жаркую погоду.

Пластиковые: хорошо или плохо?

Пластиковые отливы на окна считаются наиболее «тихими». Когда на них падают дождевые капли, звука почти нет. И еще они считаются недорогими, что важно, если бюджет ограничен. Дешевле только некрашеная оцинковка, но вид у нее, после нескольких лет эксплуатации, не очень привлекательный, краска держится очень плохо.

В чем недостатки пластиковых отливов? В том, что пластик под действием ультрафиолета теряет эластичность, становится хрупким, может под нагрузкой треснуть. И, даже если серьезных трещин нет, микротрещины есть всегда. Они образуются со временем, в них забивается пыль. Через пару лет, некогда белоснежный пластик становится сероватым или имеет желтый оттенок. Ничем его не отмоешь. Если установка отливов на окна каждые пять–десять лет вас не пугает, можно использовать и их.

Пластиковые отливы — две плоскости, соединенные перемычками. Наступать надо очень аккуратно

Следующие минусы пластиковых отливов — горючесть и значительное тепловое расширение. Пластик от высоких температур плавится. Если на него попадет окурок, дырка будет обеспечена. Пусть это не так часто случается, но вероятность есть.

Температурное расширение проявляется, если установка отливов на окна сделана жестко — планка зафиксирована саморезами. Тогда, в жаркую погоду, он «идет волнами», вгибается. После, обычно, приходит в норму. Чтобы не беспокоиться насчет теплового расширения, в кромке отлива, за которую он будет крепиться, предварительно следует сделать продолговатые, а не круглые отверстия. Закручивая саморезы, не слишком придавливайте пластик. Тогда при изменении размера пластиковый отлив не «поведет».

Установка отлива из пластика

Второй момент — с боков оставить тепловой зазор, который заполнить силиконовым водостойким герметиком (для применения на улице). В этом случае тепловое расширение не вызовет появление «волны». Пластик просто немного расширится, сдавив герметик, затем вернется в норму. Так что установка отливов из пластика имеет свои нюансы.

Размеры отливов для пластиковых окон

Отливы из металла продаются едиными кусками длиной 6 м. Можно попросить отрезать кусок необходимого вам размера, тогда проблема «куда деть остатки» не возникнет. Подбирая отлив, позаботьтесь заранее о замерах. Длина определяется измерением длины оконного проема, но не по раме, а по стенным срезам. К полученному результату прибавляется 2-4 см.

Ширина отливов для пластиковых окон определяется с учетом капельника, вынос которого должен быть на расстояние 2-3 см относительно вертикали стены. Также она должна соответствовать ширине окна плюс 3-4 см на выступ.

Угол сгиба отлива должен составлять не менее 110-1350С. Если отлив имеет длину более чем 1,7 м, то нужно выбирать изделие с компенсационными зазорами в 5-8 мм на торцах, заполненными герметиком.

Правильная установка

Теперь более детально о монтаже. Это процесс несложный. Должна соблюдаться следующая последовательность:

• К месту монтажа отлив поставляется с пластиковым окном.
• Под изделие устанавливается гидроизоляционная лента.
• В месте примыкания к раме зазор заделывается монтажной пеной.
• К подставочному профилю крепление изделия осуществляется саморезами. Если здание построено из кирпича, подставочный профиль не нужен, а крепление осуществляется к нижней четверти проема шурупами.
• В месте соприкосновения отлива со стеной производится замазка цементным раствором или раствором герметика.
• Снизу фиксация осуществляется монтажной пеной, причем важно помнить о ее свойстве вторичного расширения, из-за чего отлив может подняться и потерять уклон. До затвердевания пены изделие жестко фиксируется в нужном положении.
• Крепление крайних граней к откосам и заведение их за стену обеспечивает стекание на поверхность отлива воды. В связи с этим он устанавливается до отделки уличных откосов.

Технические требования к установке отлива

Особых норм и стандартов в выборе и установки отливов на пластиковые окна нет. Все зависит от типа сооружения и личных предпочтений. Единственное, что нужно учитывать — правильность и поэтапность выполнения технологического процесса по монтажу своими руками. Если будут допущены ошибки, об этом станет известно лишь спустя время и придется тратиться на перестройку конструкции. В установке отливов для пластиковых окон следует учитывать следующее:

• качественно выполнить герметизацию всех стыков после установки изделия;
• устанавливая доску, в местах соприкосновения металлического листа со стеной нужно поднять его края немного вверх. Это защитит стены от взаимодействия с водой;
• выставляйте отлив строго горизонтально. Это исключит скопление влаги в одном месте;
• для дополнительного укрепления отливной доски основание под ней нужно сделать из цементного раствора;
• если устанавливается изделие из ПВХ, перед тем как врезать его в стену, нужно предварительно обработать паз герметиком. Также между отливом и основанием можно проложить слой пленки, край которой будет свисать на стену.

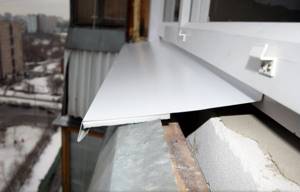

Качественная установка отлива для пластиковых окон
Не упустив все эти моменты, можно добиться качественной установки отливов на окна из пластика, не прибегая к помощи специалистов.

Монтаж отливов

Монтируется водоотлив после установки и фиксации окна в проеме. При этом откосы снаружи также должны быть уже сделаны. Крепление внешнего подоконника производится саморезами. Причем вкручиваться они должны не непосредственно в раму, а в подставочный профиль под нею.

Выполняется монтаж отлива следующим образом:

1. Производятся замеры и раскрой подоконника.
2. Водоотлив примеряется, чтобы сидел ровно и без просветов у рамы или по бокам.
3. Запенивается монтажный шов снизу окна и укладывается гидроизоляционная лента.
4. Приставляется и прикручивается (не до конца) водоотлив.
5. Под него впрыскивается монтажная пена, а затем окончательно притягиваются саморезы.
6. Сверху на подоконник укладывается тяжесть (кирпичи или что-либо подобное)

Отлив должен иметь скос наружу 10–15 градусов, чтобы вся вода с него при дожде незамедлительно стекала и не задерживалась. Выравнивать полочку на стене под ним перед монтажом с помощью бетонного раствора не стоит. Все равно все пустоты там окажутся заполнены пенополиуретановой пеной. Только не надо её выдавливать туда много. На воздухе она расширяется в 1,5–2 раза и может выдавить не только водоотлив, но и оконный блок.

Ошибки при монтаже

С одной стороны пена заполняет собой все пустоты и герметизирует щели, а с другой приклеивает подоконник к стене. Плюс она немного глушит шум при дожде.

Практически все пластиковые окна сейчас изготавливаются с небольшими вентиляционными отверстиями на внешней стороне. При установке отлива крайне важно не закрыть их. Если это произойдет, то внутри профиля начнет скапливаться конденсат. Потом эта влага неизбежно превратится при заморозках в лед и нарушит целостность рамы.

Оптимальным вариантом монтажа является тот, когда ближний к окну край отлива оказывается заведенным под раму и закрепленным на специальном подстановочном профиле. Так дождевые капли точно не смогут попасть под водоотлив и в монтажный шов. Вкручивание саморезов следует осуществлять с середины отлива к бокам. Это позволяет избежать его смещения, перекосов и иных деформаций.

Если гидроизоляционную ленту решено не использовать, то можно из бетонного раствора создать ровную полочку под водоотлив с обмазкой её мастикой. Далее подоконник крепится, как описано выше, но пены под него выдавливается совсем немного. Её нужно ровно столько, чтобы приклеить отлив.

Принцип работы водоотлива

Дизайн оконных отливов

Внешний вид отливов — дело сугубо индивидуальное, а т.к. они играют и декоративную роль, то можно поиграть с вариантом форм и расцветок. Воплощая в жизнь свои дизайнерские идеи, главное не переусердствовать. Отлив должен гармонично дополнять оконную конструкцию и сочетаться с фасадом здания. Конфигурация отливов включает в себя как стандартные формы, так и полукруглые и фигурные варианты.

Производители предлагают также большой выбор расцветок от типовых белых и коричневых, до самых смелых и ярких оттенков. Благодаря возможности сделать металлический отлив с имитацией деревянной поверхности, можно без лишних затрат оформить окно из дерева или металлопластика с фактурой «под дерево».

Функции отлива

Функция элемента состоит в организации беспрепятственного стока воды, которая образуется на поверхности стекол и рам из-за погодных условий. Качественная установка этого элемента влияет на долгосрочность эксплуатации пластикового окна в целом. Ведь при попадании влаги на раму или подоконник строительные материалы, использованные в этих зонах, начинают стремительно разрушаться. Если фасад оштукатурен, то декоративный слой начинает отваливаться.

Водоотлив устанавливается для обеспечения отвода воды со стекол и рамы

Оконный проем с отливом выглядит опрятно и гармонично. На окна пвх отливы выполняются из различных материалов и в разных цветовых решениях, поэтому их можно подобрать под окно и фасад в любом исполнении.

Чтобы вписаться в общее исполнение фасада здания, отлив не должен выглядеть вызывающе и массивно. Производители пластиковых окон и доборных элементов предлагают изготовление отливов необходимой длины, ширины и цвета по индивидуальному заказу.

При строительстве нового дома установка отливов должна производиться на стадии фасадных работ, когда можно качественно загерметизировать швы и стыки. При установке окна в уже построенном доме установку отливов надо производить на этапе монтажа нового окна или остекления балкона. При остеклении балкона устанавливают еще и верхний отлив, который крепится к вышерасположенной балконной плите.

Верхний отлив устанавливается при остеклении балкона

Чтобы технология установки пластикового окна не была нарушена, о приобретении отлива стоит побеспокоиться еще на стадии оформления заказа на изготовление оконной системы.

Если замеры оконного проема для установки окон пвх выполняет представитель фирмы-изготовителя, то в замерочном листе он отразит основные размеры рекомендуемого изделия, при этом будут учтены и пожелания заказчика в отношении ширины и цвета.

Если на фасаде имеется несколько визуально одинаковых оконных проемов, это не исключает погрешности в их габаритных параметрах относительно друг друга. Обычно высота таких проемов совпадает, а вот ширина может немного отличаться.

Отлив изготавливается для каждого окна отдельно по заранее установленным замерам

Поэтому для каждого конкретного окна должен быть изготовлен отлив по индивидуальным замерам, чтобы надежно обеспечить выполнение его основных функций, касающихся защиты оконной конструкции и фасада от влаги.

Пошаговая инструкция установки отливов

Установка отливов для пластиковых окон — процедура поэтапная и может выполняться при любых погодных условиях.

1. Отлив проверяется на соответствие, осматривается на предмет дефектов.
2. С помощью цементного раствора делается основание с уклоном вперед. После его высыхания все неровности зачищаются.
3. Если доска имеет габариты больше необходимых, проводится ее раскрой в соответствии с замерами оконного проема.
4. С помощью маркера на материал наносится линия разреза.
5. Ножницами по металлу лист раскраивается строго перпендикулярными линиями. Не забывайте про припуски в 2 см.
6. Края сверху отлива и по бокам подгибаются вверх на длину припусков.
7. К оконной раме отлив крепится с помощью саморезов. Обычно производители окон предусматривают в конструкции место для их установки. Стыки заделывают герметиком.
8. Для обеспечения шумоизоляции под подоконник заливают монтажную пену. Пока она не застынет желательно поставить сверху изделия что-нибудь тяжелое.

Установка отлива кардинально меняет внешний вид окна и придает ему красивый вид. Подобным способом можно установить верхний отлив на окно, а также балкон или лоджию.

Как правильно установить отливы на пластиковые окна

Внешние откосы очищаются от грязи и пыли перед началом установки. Поверхность шлифуется наждачной бумагой, оставшаяся пыль и грязь сметаются кистью. Перед началом работы проводится замер и примерка. Отняв ширину отлива от ширины откоса и разделив полученное значение пополам, определяется величина бокового загиба.

Его отметки проводятся с каждой стороны, после чего подрезаются следующим образом:

1. На том крае, который прилегает к окну, делается надрез на глубину загиба.
2. С наружной стороны отрезается капельник на глубину загиба и срезается загнутая часть под углом 45о.
3. После этого края можно загнуть.

Перед монтажом необходимо утеплить подоконную планку, а отлив закрепить в раму или применить другой способ: вставить специальный паз, куда необходимо залить пену. Он уже присутствует в конструкциях пвх для легкости монтажа пластиковых водоотливов.

На боковые откосы наносится герметик, чтобы избежать попадания воды, а на нижний откос наносится монтажная пена для фиксации конструкции. Надежное крепление отлива дополняется саморезами к подоконной планке, после установки удаляются излишки герметика и пены.

Применяются саморезы с пресс шайбой 13 мм и остриём в виде сверла для легкого вкручивания, в монтаже пластиковых материалов они предотвращают образование трещин.

Можно ли своими руками поставить водоотводы и что для этого понадобится, смотрите в следующем видео:

С торцевой части можно применить специальные накладки, чтобы срез не был сильно заметен.

Важные моменты к инструкции в установке оконных отливов:

• края должны идеально стыковаться с толщей стены, для этого применяется герметик;
• сред отвеса подгибается в форме буквы «с», ошибочно — «г»;
• монтаж ведется в сухую погоду;
• подушка из пены для лучшей фиксации полотна обязательна;
• профиль ПВХ имеет специальный паз от производителя, к нему идеально крепится любой отлив;
• если паз отсутствует в подоконном профиле и приходится крепить отлив внахлест к нижней части профиля, то необходимо верхний край заделать силиконом;
• обязательно соблюдение отцентровки отлива по окну;
• для обрезания металлического пласта применяются ножницы, при использовании болгарки есть вероятность отсоединения краски из-за нагрева.
