Установка и вязка арматуры отдельными стержнями

Любое здание возводится с использованием бетона. Для усиления применяют проволочную сетку или арматурный каркас. Распространены монолитные перекрытия, для формирования которых выполняется заливка бетонным раствором опалубки, установленной между несущими опорами. Для повышения нагрузочной способности нужно усилить бетонную плиту. Для этого выполняется дополнительное армирование плит перекрытий, которое должно соответствовать требованиям проекта. Важно выполнить расчеты с учетом расстояния между стенами, подобрать количество и диаметр армирования.

Что такое армирование монолитной плиты

Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра. Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой. Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.

Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия

Последовательность действий следующая:

1. Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
2. После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
3. Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
4. На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.

При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:

• в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
• в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;
• по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
• в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.

Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм. С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании. Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.

Расчет толщины армирования перекрытия зависит от его длины

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

Пример вязки сетки из арматуры проволокой.
Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры. Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

• используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
• обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
• производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
• используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
• применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
• сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Соблюдение указанных требований при выполнении мероприятий по армированию обеспечит прочностные характеристики сооружаемого перекрытия.

Армированная платформа, выполненная с учетом технологических тонкостей, прослужит не один десяток лет

Как правильно связывать арматуру для фундамента

Процесс изготовления армокаркаса для монолитного фундамента достаточно простой. Очень важным моментом в таком процессе является скрепление прутьев арматуры между собой. Это происходит следующим образом:

1. Изначально нарезается стальная проволока на отрезки, равные в длину 20 см.
2. После этого прутья арматуры раскладываются по периметру всей конструкции.
3. Далее проводится установка прутьев вдоль опалубки в вертикальном положении.
4. Крепление арматуры начинается со связывания в нижней части вертикально стоящих прутьев с горизонтальными. Сначала это делают, используя нить. Расстояние, которое должно соблюдаться при расположении фиксации – 5-7 см относительно грунта или песчаной подушки.



5. После того, как было проведено крепление всех прутьев, следует приступать к окончательной фиксации этих мест. Для этого используют проволоку и крюк. Накручивают проволоку не слишком плотно, в виде восьмерки. Крепление нужно провести таким образом, чтобы не было лишнего трения, но одновременно с этим, сетка оставалась прочной.
6. Процесс финишного крепления можно проводить поочередно, либо по всей конструкции сразу.

Дополнительное армирование перекрытий – достоинства и слабые стороны

Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов. Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования. Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.

Бетонная плита, прочность которой увеличена за счет дополнительного армирования, – надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:

• продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
• отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
• уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
• повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
• увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
• пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;

Такая конструкция весит заметно ниже по сравнению с готовыми железобетонными плитами, однако, на ее прочность данный фактор не влияет

• уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
• отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
• равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.

Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.

Наряду с достоинствами имеются также и слабые стороны:

• повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
• увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.

Профессиональные строители часто отдают предпочтение монолитным перекрытиям, которые наряду с указанными преимуществами устойчивы к воздействию повышенной влажности и надежно звукоизолируют помещение.

Зачем нужно армировать монолитный фундамент?

Материал, из которого возводится монолитный фундамент – это бетон. Для него характерна высокая устойчивость к нагрузкам на сжатие, однако при изгибе или растяжении такой материал весьма непрочен. Если дом опирается на монолитную плиту из бетона, то распределение нагрузки происходит неравномерно. С течением времени, появляющийся изгибающий момент, приводит к разрушению конструкций.

Это весьма опасно, потому для исключения такого негативного влияния на основание используют арматурные сетки или каркасы. После установки арматуры, фундаментная конструкция получает высокие свойства устойчивости к изгибающим нагрузкам, что обеспечивает максимально высокую надежность.

Какой используется материал для изготовления усиленных элементов перекрытия

Для формирования усиленных перекрытий необходимы следующие стройматериалы:

• бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
• стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.

Платформа находит свое применение для перекрытия большепролетных и сильно нагруженных конструкций
Также потребуются следующие материалы, инструменты и оборудование:

• отожженная проволока для соединения арматурных стержней;
• специальное приспособление для связывания арматуры;
• влагостойкая фанера или доски для изготовления опалубки;
• оснастка для изгибания арматурных заготовок;
• болгарка или специальные кусачки для резки стержней.

Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.

Технология работы крючком

Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».

Суть метода заключается в следующем: место пересечения стержней охватывают стальной проволокой, сложенной вдвое. Вязальный крючок вставляют в петлю и захватывают им другой свободный конец. После этого инструмент вращают до момента стягивания. Концы проволоки загибают внутрь каркаса.

Мастера знают один маленький секрет, гарантирующий плотный контакт: немного не докрутив петлю, ее нужно потянуть на себя и только после этого довернуть до конца.

Схема вязки арматуры с помощью крючка

Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.

Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.

Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.

Рассчитываем монолитную плиту под увеличенную нагрузку

Расчет цельной железобетонной плиты выполняется на основании предварительно разработанной схемы с учетом требований строительных норм и правил.

По результатам расчетов определяются следующие характеристики:

• толщина железобетонного перекрытия;
• сортамент арматуры и количество рядов усиления.

Остановимся отдельно на каждом виде расчетов.

Как рассчитывается толщина бетонной плиты

Толщину формируемой железобетонной конструкции перекрытия определяйте по следующему алгоритму:

1. Произведите замер расстояния между несущими стенами.
2. Разделите полученную величину на 30.
3. Умножьте результат на коэффициент запаса, равный 1,2.

Например, для строения с расстоянием 600 см между капитальными стенами толщина плиты составит: 600:30х1,2=24 см. При проектировании нагруженных конструкций желательно доверить выполнение расчетов специалистам, которые учтут все нюансы.

Монолитная плита не поддерживает горение и способна выдержать воздействие открытого пламени длительное время

Подсчет количества рядов арматурных прутьев

Количество уровней армирования определяется в зависимости от толщины перекрытия:

• одноярусное усиление допускается при минимальной толщине железобетонной конструкции, равной 150 мм;
• двухуровневый арматурный каркас сооружается при увеличении толщины перекрытия выше указанного значения.

Диаметр верхней и нижней арматуры составляет 8-12 мм. При связывании стержней формируется решетка с ячейками в виде квадрата со стороной 200-400 мм.

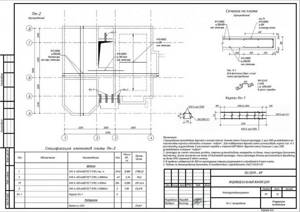

Конструкция и чертеж верхнего перекрытия

Конструктивно монолитное перекрытие представляет собой сборную конструкцию из марочного бетона, внутри которого расположена силовая решетка. Схема армирования монолитной плиты перекрытия разрабатывается на этапе проектирования.

В ней представлена информация следующего характера:

• габариты армирующей решетки;
• размеры и сечения арматурных прутков;
• профиль используемых стержней;
• метод соединения арматуры;
• интервал между арматурными прутьями;
• конструктивные особенности пояса усиления.

На основании схемы рассчитывается количество стройматериалов и планируется очередность строительных мероприятий.

Особенности каркаса

Схема армирования монолитной плиты фундамента дает полное представление об устройстве каркаса, представляющего пространственную конструкцию, состоящую из двух слоев стальной сетки. Верхний и нижний арматурный слой сетки соединен между собой на различном расстоянии, составляющем:

• для ответственных построек (жилых домов, коттеджей) – 25-35 см;
• для легких блочных конструкций -15-25 см.

Перпендикулярно расположенные стальные стержни фиксируются, образуя квадратные ячейки, сторона которых составляет 20-40 см. Установка нижнего слоя каркаса усиления осуществляется на специальные подставки, обеспечивающие фиксированное расстояние от металлоконструкции до грунта.

Заливать фундаментную плиту можно после того, как все работы по сооружению армирования окончены

Устанавливая арматурный каркас в предварительно подготовленную опалубку монолитного основания, обеспечьте зазор между деревянным каркасом и стальными элементами усиления – 4-5 см. Это позволит:

• Полностью расположить арматуру в бетонном массиве.
• Защитить монолит от растрескивания в зонах выхода стержней.
• Предотвратить коррозию арматуры, связанную с проникновением влаги в бетонный массив.

До начала работ по бетонированию проверьте наличие в арматурном каркасе коммуникаций, предназначенных для электроснабжения, подачи воды, подключения к канализационным магистралям. Отдельно остановимся на методе соединение прутков в сетку.

Пример армирования монолитной плиты перекрытия

Рассмотрим, как правильно армировать монолитную плиту на примере перекрытия для строения с габаритами 6х6 м с толщиной железобетонной платформы 0,24 м.

Порядок действий:

1. Соберите щитовую опалубку.
2. Герметизируйте щели.
3. Нарежьте арматуру.
4. Свяжите двухъярусную решетку с ячейкой 20х20 см.
5. Установите решетку в опалубке на специальные подставки.

После выполнения указанных операций произведите заливку бетона.

Как армировать плиту перекрытия – пошаговая инструкция

Армирование плиты – ответственная операция, выполняемая по следующему алгоритму:

1. Нарежьте арматурные заготовки требуемых размеров.
2. Свяжите силовую решетку нижнего яруса.
3. Расположите ее с зазором 30-40 мм до поверхности опалубки.
4. Надежно закрепите вертикальные прутки.
5. Привяжите к ним арматуру верхнего уровня.

Для обеспечения жесткости фиксации элементов используйте вязальное приспособление. После обеспечения неподвижности арматурного каркаса приступайте к бетонированию.

Как вязать арматуру для ленточного фундамента?

Процесс вязания арматуры включает определенные подготовительные и монтажные работы каркаса армирующего типа. Вот основные моменты такой процедуры:

1. Вначале необходимо подготовить элементы вертикального типа. Хомуты обязательно проверяются с помощью специального инструмента- отвеса.
2. После осуществляется монтаж нижних горизонтальных частей. Их прикрепляют к вертикальному хомуту с помощью проволок.
3. Затем осуществляется фиксация верхнего горизонтального пояса.
4. После чего переходят к установке элементов углового типа. Они помогают связать основание. Им необходимо уделить особое внимание. Ведь эти элементы должны быть наиболее прочны и надежны.
5. Дополнительные стойки помогут обеспечить жесткость конструкции. В том случае, если опалубка еще не подготовлена, её можно сколотить и монтировать, а уже потом уложить каркас армирующего типа. Также стоит уделить внимание трубам, которые укладываются в каркас. В них будут проведены коммуникации.
6. Следующим этапом является подготовка раствора, а затем его заливка.

В том случае, если каркас собирается в самом котловане, то вначале необходимо установить в грунте специальные прутья. К ним прикрепляются перемычки поперечного типа, а уже потом нижние и верхние арматурные пояса.
