Правильное устройство гидроизоляции по СНиП и методическим рекомендациям

При выполнении гидроизоляции фундаментов и конструкции пола придерживаются определённых правил и норм, которые оговариваются в регламентирующих документах: СНиП, ГОСТ и ЕНиР. Только придерживаясь этих норм, можно быть уверенным, что гидроизоляционные работы выполнены по всем правилам. В таких нормативных документах, как СНиП и ГОСТ, описаны основные виды гидроизоляции, перечислены требования к используемым материалам и факторы, влияющие на выбор конструкции фундамента. Также там перечисляются методики и последовательности выполнения различных гидроизоляционных работ. ЕНиР – это сборник, в котором собраны единые нормы и расценки на выполнение строительных и ремонтных работ.

Нормативные документы

Гидроизоляция фундаментов должна выполняться с соблюдением норм, описанных в СНиП, где перечисляются нормативы проектирования и строительства оснований зданий и различных сооружений

Гидроизоляция фундаментов должна выполняться с соблюдением норм, описанных в СНиП с обозначением 2.02.01-83, где перечисляются нормативы проектирования и строительства оснований зданий и различных сооружений. В этом документе говорится, что все подземные части построек, а также заглублённые помещения, стены, колонны и конструкции фундаментов нуждаются в защите от капиллярной, поверхностной и грунтовой влаги. Последовательность выполнения гидроизоляционных работ регламентируется СНиП с обозначением 3.04.01-87.

Важно: гидроизоляция необходима в том случае, когда все другие меры защиты от воды (дренаж, цементация, битумизация и т.п.) экономически нецелесообразны или малоэффективны.

Что касается ГОСТ, то в вопросах выполнения гидроизоляции фундамента и пола руководствуются документом номер 12.03.009-76, в котором описываются правила подбора и работы с различными гидроизоляционными материалами.

ЕНиР состоит из сорока сборников, в которых устанавливаются единые расценки и нормы на следующие виды работ:

• монтажные операции;
• общестроительные работы;
• ремонтно-строительные мероприятия.

Все тарифы в ЕНиР рассчитаны, исходя из семичасового рабочего дня. Однако условия работы могут быть иными, поэтому делаются поправки. В любом случае при составлении сметной документации по ЕНиР должны оговариваться условия выполнения работ.

Правила устройства гидроизоляции в зависимости от типа вод

Оклеечную гидроизоляцию от сточных вод и прочих жидкостей по установленным правилам и нормам надо проводить из бризола, гидростеклоизола или гидроизола. Также допускается использование ПВХ-пленки, полиизобутилена или стеклоткани (СНиП 3.04.01-87 разд. 2 и СНиП 3.04.03-85).

От капиллярного поднятия грунтовых вод правила рекомендует проводить гидроизоляцию из черного щебня (пропитка битумом) или наливкой из асфальтобетона (СНиП 3.06.03-85 разд. 7).

Основные нормы СНиП

Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик

Согласно СНиП гидроизоляция фундамента бывает нескольких видов:

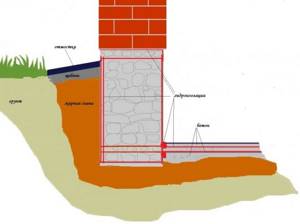

Устройство и назначение гидроизоляции фундамента

1. Штукатурная изоляция – это сплошное влагостойкое покрытие толщиной от 6 до 50 мм. Для выполнения гидроизоляции фундамента используются холодные и горячие смеси на основе битума, полимеров или цементных вяжущих с наполнителем. Смеси могут наноситься механизированным (торкретирование) или ручным способом. Методика подходит для обработки конструкций из монолитного бетона.
2. Окрасочная гидроизоляция – это водонепроницаемое, сплошное покрытие толщиной не менее 3-6 мм. Допускается механизированное нанесение окрасочной изоляции. Недостаток – недолговечность полученного защитного слоя. В зависимости от используемого сырья такие покрытия делятся на следующие разновидности:

• битумные составы – пасты, эмульсии, растворённые и горячие битумные смеси;
• битумно-полимерные смеси – наиритовые мастики, латексные эмульсии, составы на основе резины;
• полимерные материалы – ЛКМ и синтетические смолы;
• полимерно-цементные вещества – это различные составы на основе смеси латекса и цемента.

1. Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик. Согласно ГОСТ, основное требование к этим материалам – высокая влагостойкость и устойчивость к гниению. Применение для этих целей материалов на картонной основе (толь, пергамин) недопустимо. Хотя для гидроизоляции пола в некоторых случаях они подходят.

Внимание: количество наклеиваемых слоёв (согласно ГОСТ) зависит от уровня влажности и гидростатического напора жидкости.

1. Монтируемая гидроизоляция по СНиП может выполняться из листовых стальных материалов и специальных матов. Она крепится к поверхности фундаментных конструкций на анкерных болтах. Данная методика довольно дорогая и требует много трудозатрат, но согласно ГОСТ использование таких изоляционных материалов оправдано в условиях высоких гидростатических нагрузок, значительного механического воздействия, высоких температур.

Для выполнения гидроизоляционных работ при устройстве пола и фундамента используются следующие материалы:

1. Различные полимерные, битумные и битумно-полимерные составы.
2. Листовые и рулонные изоляционные материалы.
3. Специальные бентонитовые экраны и другие плитные материалы.
4. Асфальт.
5. Цементные смеси со специальными влагостойкими добавками.

Важно: все используемые материалы должны соответствовать требованиям ГОСТ.

Другие материалы

Битумные мастики холодного применения выпускаются в жидком виде на основе полимеров или водной эмульсии битума. Согласно требованиям СНиП, укладываются такие мастики в четыре слоя. Каждый новый слой наносят после отвердения предыдущего, но не позже чем через сутки.

Также СНиП регламентируют применение в качестве изоляции различных жестких и полужестких материалов, таких как асбестоцемент, стекловолокно. Сюда же можно отнести появившиеся не так давно полимерные мембраны, которые не только позволяют защитить дом от влаги, но и сохранить тепло.

Выбор изоляционного материала и методики

Выбор марки и добавок для цемента с учётом химического состава воздействующих вод производится по СНиП

Способы и материалы для выполнения гидроизоляции фундамента и пола согласно СНиП выбираются с учётом следующих параметров:

• Уровень влажности грунта.
• Разновидность гидравлического воздействия влаги.
• Химический состав и агрессивность воздействующих вод.
• Наличие блуждающих токов.
• Трещиностойкость конструкций фундамента или пола.

Выбор марки и добавок для цемента с учётом химического состава воздействующих вод производится по СНиП с маркировкой 2.03.11-85. Защита от блуждающих токов выполняется согласно действующим нормам.
Воды, оказывающие негативное воздействие на строительные подземные конструкции, делятся на три вида:

• Фильтрационная (капиллярная) – это влага, которая накапливается внутри строительных конструкций.
• Грунтовые воды – наличие подземных вод обусловлено гидрогеологическими условиями, рельефом местности. Здесь важно учитывать высоту стояния водоносных горизонтов.
• Поверхностные воды (осадочные). Это воды, которые просачиваются в почву после осадков и таяния снега.

Важно: фильтрационные и осадочные воды в отличие от грунтовых вод не оказывают гидростатического давления на строительные конструкции.

Согласно ГОСТ при наличии гидростатического давления можно использовать не каждый вид гидроизоляции фундамента. Так подбор материала в зависимости от условий эксплуатации делается так:

Виды гидроизоляции для ленточного фундамента

1. При уровне влажности не более 60 % и капиллярном подсосе вод подойдёт окрасочная изоляция фундамента. В условиях гидростатического напора можно использовать только комбинацию оклеечной и облицовочной изоляции.
2. Если уровень влажности находится в пределах 60-75 процентов, то при капиллярном подсосе применяют любые окрасочные материалы, а при гидростатическом напоре составы на полимерной основе, цементную и асфальтовую штукатурку, а также комбинацию оклеечной и облицовочной гидроизоляции.
3. При влажности выше 75 % и капиллярном подсосе используются окрасочные материалы. В условиях гидростатического напора подходят только комбинированные методы и материалы на базе полимеров, цемента и асфальта.

Важно: при использовании цементной штукатурки в условиях напора грунтовых вод состав наносится методом торкретирования с двух сторон фундамента. А со стороны напорного воздействия выполняют второй окрасочный слой поверх цементной штукатурки.

Согласно СНиП при выборе материала для гидроизоляции необходимо учитывать трещиностойкость фундаментных конструкций. Они бывают трёх категорий:

• когда трещины недопустимы в любом случае;
• допускаются небольшие трещины размером не более 0,2 мм;
• допускаются два вида трещин (временного раскрытия – не больше 0,4 мм, длительного раскрытия – не больше 0,3 мм).

Внимание: цементная штукатурка и окрасочная изоляция не могут использоваться для защиты фундаментных поверхностей второй и третьей категории трещиностойкости.

СНиП на основания и фундаменты что включают в себя нормы и правила

На нашем сайте вы наверняка уже прочли море информации о разных типах фундамента, о земляных работах и прочих вещах, сопутствующих возведению нового дома

Однако мы позабыли об одном крайне важном нюансе – о нормах и правилах всех этих работ

Эта статья – своеобразное пособие к действию, которое расскажет вам об этих немаловажных нюансах. Цена книги, обложка которой размещена на фото выше, смехотворна, но пользы огромное количество.

Сборник строительных норм и правил РФ 2009 года выпуска

После внимательного изучения нижеизложенного материала вы сможете осуществить строительство своими руками без ошибок и нарушений, которые в будущем, возможно, повлекли бы за собой неприятности.

При работе над материалом нами было использовано два основных свода правил:

• СНиП на земляные сооружения основания и фундаменты;
• СНиП на фундаменты на естественном основании под колонны зданий и сооружений.

Кроме того, мы обратили внимание на некоторые расхождения в нормах нашей страны и соседней с нами Республики Казахстан

Достоинства и недостатки разных способов

У обмазочного способа нанесения гидроизоляции к достоинствам можно отнести:

• высокую однородность слоя т. к. нет стыков;
• простота нанесения – кистью, валиком или шпателем, при больших объемах возможно распыление;
• невысокая цена и материала и его нанесения и мн. др.

Недостатками являются:

• обязательность сухой поверхности, на мокром бетоне не будет адгезии, т. е. мастика быстро отслоится;
• низкая температурная и механическая стойкость – при морозах или механическом воздействии возможно появления трещин, поэтому требуется армирование полиэстерной или стекловолоконной сеткой.

Есть еще недостатки, но они не так страшны.

Оклеечные материалы

К основным достоинствам оклеечной гидроизоляции можно отнести:

• трещин при перепадах температуры не возникает;
• срок службы значительно выше, чем у обмазочных;
• цена материалов и трудоемкость нанесения не намного выше мастик и мн. др.

К недостаткам относят:

• укладка на мокрые поверхности не дает нужного результата;
• в зоне температурных швов сложно обеспечить нужную герметизацию;
• простые материалы имеют невысокую прочность, поэтому при монтаже возможны порывы, которые нужно обязательно «заклеивать».

К достоинствам пропиточной изоляции относятся:

• работа с мокрыми поверхностями, например свежеуложенным бетоном;
• образование трещин невозможно, наоборот, они устраняются при появлении – затягиваются или «залечиваются»;
• работа ведется не с поверхностью бетона, а в основном с его толщей и т. п.

Но недостатки тоже есть:

• плохо действуют при защите с внутренней стороны стены, когда снаружи имеется даже небольшой гидравлический напор;
• почти бесполезна на материалах высокой плотности с малым количеством пор и капилляров;
• для высокой эффективности на уже высохших бетонных конструкциях их нужно долго и тщательно смачивать.

Применив любые гидроизоляционные материалы в полном соответствии с рекомендациями по их использованию от производителей, вы получите нужный вам результат и достаточно большой срок эксплуатации.

СНиП Гидроизоляция пола ↑

Гидроизоляцию пола регламентирует СНиП 2.03.13-88 «Полы», и здесь мера не прописана как обязательная. Устройство гидроизоляции рекомендуют, когда имеется средняя или высокая интенсивность воздействия:

• вод/нейтральных растворов (¾),
• растворителей (органика),
• минеральных масел и масляных эмульсий,
• щелочей/растворов щелочей,
• кислот,
• веществ животного происхождения.

От вод и растворов конструкции защищают, используя материалы:

• бризол,
• гидроизол,
• изол,
• пленку ПВХ,
• полиизобутилен,
• полиэтилен.

Изоляционный слой из полиэтиленовой пленки

Оклеечную битумную гидроизоляцию делают 2-слойной, если интенсивность воздействия вод средняя, полимерную — в 1 слой. При высокой интенсивности битумную делают в 4 слоя, полимерную — в 2. При наличии воздействия масел/эмульсий и органических растворителей недопустимо применение оклеечной битумной гидрозоляции. Также недопустимо использование материала с дегтем в составе, если есть среднее/высокое воздействие органических растворителей.

Во многих зданиях промышленного назначения напольных покрытий нет — роль пола выполняет стяжка. В таких помещениях гидроизоляцию делают непрерывной: пол, стенки и днища лотков/каналов, фундаменты оборудования, сопряжения пола и фундаментов оборудования, стыки пола и стен, колонн, фундаментов, трубопроводов и прочих конструкций — все это покрывают сплошным слоем, стены — вплоть до высоты 300 мм над уровнем пола.

При отсутствии воздействия (средней/высокой интенсивности) сточных вод гидроизоляционный слой устраивают под подстилающим. При наличии воздействия (средней/высокой интенсивности) кислот гидроизоляционный слой устраивают под подстилающим бетонным. Если таковой пролегает ниже уровня отмостки, гидроизоляцию делают даже при отсутствии интенсивного воздействия сточных вод.

Изоляция бетонного пола по грунту

Срок службы и технические характеристики

Каждому типу и виду материала, используемому для выполнения обмазочной гидроизоляции, свойственны определенные технические характеристики, определяющие его использование и назначение, а также сроки эксплуатации, гарантированно обеспечивающие предъявляемые к ним требования.

Материалы на основе битума

Характеристики битумных мастик:

• толщина слоя покрытия – 4,0 – 5,0 мм;
• условная прочность – 0,2-0,5 МПа (кгс/см2);
• прочность сцепки с основанием (бетон) – 0,3-0,4 МПа (кгс/см2);
• водопоглащение (по массе) – не более 0,5-1% в течение суток;
• способность к удлинению при разрыве – 100-300%;
• условная вязкость – не менее 15-30 секунд;
• температура размягчения – более 100°С.
• срок эксплуатации – 4,5 – 6 лет.

Материалы на основе цемента

Характеристика цементно-полимерных мастик:

• толщина слоя покрытия – 2,0 – 4,0 мм;
• условная прочность – 5,0-60,0 МПа (кгс/см2);
• прочность сцепки с основанием (бетон) – 1,3-2,5 МПа (кгс/см2);
• водопоглащение (по массе) – 0,1- 8,0% в течение суток;
• температура хрупкости – минус 20*С;
• Срок эксплуатации – 5 – 8 лет.

Полимерные материалы

Характеристики полимерных мастик:

• толщина слоя покрытия – 1,0 – 2,0 мм;
• прочность сцепки с основанием (бетон) – 0,7-0,8 МПа (кгс/см2);
• способность к удлинению при разрыве – 100-300%;
• температура эксплуатации – от – 30 до + 60°С;
• температура нанесения – от 5,0 – 30,0 *С;
• срок эксплуатации – 8 – 15 лет.

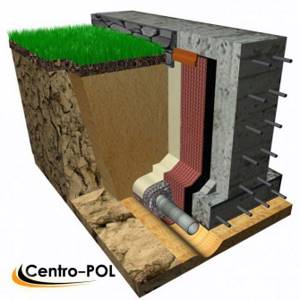

Классификация способов защиты фундаментов от грунтовых вод

Для укрытия строительных объектов от повреждающего воздействия почвенной влаги применяют соответствующие разновидности гидроизоляции, которые отличаются схемой расположения водозащитных слоев. Фундамент от напора окружающих грунтовых вод отделяют с помощью водоотталкивающих покрытий, которые наносятся на стены. Это – вертикальная гидроизоляция.

Горизонтальная гидроизоляция выполняет другую функцию: она препятствует капиллярному распространению воды вверх по бетону и кирпичной кладке. Укладывают горизонтальную изоляцию на двух уровнях. Первый создают под подошвой фундаментной ленты, второй – на цоколе, чтобы защитить от влаги стены первого этажа. Существует третий тип – гидроизоляция пола, которую регламентные документы относят к отдельному виду защиты. Однако в связи с технологической похожестью монтаж часто объединяют.

В СНиП2.02.01-83 подробно рассмотрены все требования к устройству фундаментов, среди которых:

• виды нагрузок, которым подвергаются основания домов;
• типы грунтов;
• характеристика подземных вод;
• глубины заложения;
• особенности проектирования в зависимости от воздействующих факторов, в том числе от подземных вод.

Общие положения

1.1. Основания сооружений должны проектироваться на основе:

а) результатов инженерно-геодезических, инженерно-геологических и инженерно-гидрометеорологических изысканий для строительства;

б) данных, характеризующих назначение, конструктивные и технологические особенности сооружения, нагрузки, действующие на фундаменты, и условия его эксплуатации;

в) технико-экономического сравнения возможных вариантов проектных решений (с оценкой по приведенным затратам) для принятия варианта, обеспечивающего наиболее полное использование прочностных и деформационных характеристик грунтов и физико-механических свойств материалов фундаментов или других подземных конструкций.

При проектировании оснований и фундаментов следует учитывать местные условия строительства, а также имеющийся опыт проектирования, строительства и эксплуатации сооружений в аналогичных инженерно-геологических и гидрогеологических условиях.

1.2. Инженерные изыскания для строительства должны проводиться в соответствии с требованиями СНиП, государственных стандартов и других нормативных документов по инженерным изысканиям и исследованиям грунтов для строительства.

Внесены НИИОСП им. Н.М. Герсеванова Госстроя СССР

Утверждены постановлением Государственного комитета СССР по делам строительства от 5 декабря 1983 г. № 311

Срок введения в действие

1 января 1985 г.

В районах со сложными инженерно-геологическими условиями: при наличии грунтов с особыми свойствами (просадочные, набухающие и др.) или возможности развития опасных геологических процессов (карст, оползни и т.п.), а также на подрабатываемых территориях инженерные изыскания должны выполняться специализированными организациями.

1.4. Результаты инженерных изысканий должны содержать данные, необходимые для выбора типа оснований и фундаментов, определения глубины заложения и размеров фундаментов с учетом прогноза возможных изменений (в процессе строительства и эксплуатации) инженерно-геологических и гидрогеологических условий площадки строительства, а также вида и объема инженерных мероприятий по ее освоению.

Проектирование оснований без соответствующего инженерно-геологического обоснования или при его недостаточности не допускается.

1.5. Проектом оснований и фундаментов должна быть предусмотрена срезка плодородного слоя почвы для последующего использования в целях восстановления (рекультивации) нарушенных или малопродуктивных сельскохозяйственных земель, озеленения района застройки и т.п.

1.6. В проектах оснований и фундаментов ответственных сооружений, возводимых в сложных инженерно-геологических условиях, следует предусматривать проведение натурных измерений деформаций основания.

Натурные измерения деформаций основания должны предусматриваться в случае применения новых или недостаточно изученных конструкций сооружений или их фундаментов, а также, если в задании на проектирование имеются специальные требования по измерению деформаций основания.

Плюсы и минусы обмазочной гидроизоляции

Достоинства и недостатки данного вида гидроизоляции определяют физические свойства используемых материалов и технология их выполнения.

Плюсами обмазочной гидроизоляции являются:

• Низкая стоимость.
• Высокие показатели адгезии (обеспечение контакта между поверхностью и используемым материалом).
• Простота выполнения работ (нанесение на обрабатываемую поверхность).

Минусов несколько больше, это:

• при нанесении на покрываемую поверхность требуется ее тщательная подготовка (очистка от пыли и грязи, заделка трещин и прочих повреждений);
• работы должны выполняться при положительных температурах окружающего воздуха и при отсутствии осадков (для наружные работ);
• ограниченные сроки эксплуатации (5 – 6 лет);
• при использовании битума и битум содержащих мастик, необходим их разогрев, что увеличивает трудозатраты на выполнение подобных работ, а использовании при этом открытого огня – является потенциально пожароопасным мероприятием;
• при деформации поверхности, обработанной обмазочной изоляцией, а также прочих внешних воздействиях, происходит отслоение гидроизоляционного слоя.

Видео: Гидроизоляция фундамента Техноэласт Барьер БО HD

В частности, особенное внимание надо обратить на то, что с этими материалами можно работать только при положительных температурах воздуха. Но производить гидроизоляцию в очень жаркую погоду строго запрещено, как и при дожде или сильном ветре.

При проведении гидроизоляции фундамента все расчеты конструкции следует вести с учетом нагрузок и воздействий, которые подробно изложены в строительных нормах и правилах (СНиП). Конструкции только с учетом всех требований могут быть прочными и надежными.

Многие не проверяют и не рассчитывают фундамент на основании СНиП. Это приводит к ухудшению дальнейших эксплуатационных характеристик всего здания, построенного на фундаменте, а также к уменьшению прочности дома.

Внимание, только СЕГОДНЯ!

Похожие

stroytroy.ru » Строительство » Основные требования снип к гидроизоляции фундамента

При возведении фундаментов важно знать местоположение уровня грунтовых вод, а также возможность его повышения или понижения, связанную с застройкой территории.

При высоком стоянии уровня грунтовых или производственных вод, когда последние омывают фундаменты, устанавливается их агрессивность путём лабораторных исследований. Все данные по уровню грунтовых вод и их агрессивности должны быть показаны в инженерно-геологических изысканиях площадки строительства.

Гидроизоляция фундаментов применяется в тех случаях, когда можно ожидать проникновения влаги в подвальные помещения или помещения цокольного этажа, а также в случае возможного разрушения фундаментов агрессивными грунтовыми водами.

Гидроизоляция вертикальных поверхностей фундаментов может выполняться одним из следующих традиционных способов:

• путем обмазки изолируемых поверхностей холодным и горячим битумом или битумными мастиками двумя-тремя слоями; • путем оклейки изолируемых поверхностей рулонными или листовыми гидроизоляционными материалами — гидроизол, изол, гидростеклоизол, стеклоткань и др. Гидроизоляция горизонтальных поверхностей может

осуществляться путем наклейки на бетонную подготовку ковра из рулонных гидроизоляционных материалов с по следующим нанесением на него асфальта, цементной стяжки и др.

В настоящее время все большее применение в качестве гидроизоляции находят рулонные, листовые и жидкие синтетические материалы: этинолевые краски, эпоксидные смолы, перхлорвиниловые эмали, полихлорвинил, вини пласт, полиэтилен и др. К новым материалам относится гидроизолирующая смесь на базе цемента «Гидро-S».

Цемент «Гидро-S» предназначен для производства во донепроницаемых растворов, бетонов и железобетонных конструкций, применяющихся без дополнительной гидроизоляции.
