Как построить камин или печь в каркасном доме: что выбрать и установить своими руками для отопления частного дома- Обзор +Видео

Дата публикации: 15.01.2020

0

5332

• Достоинства и недостатки печного отопления в каркасном доме
• Виды печей для каркасного дома
• Виды каминов
• Печь-камин, или печь каминного типа
• Устройство камина классического типа

Выбирая способ обогрева нового жилища, хочется приобрести не просто отопительный прибор, а создать нетривиальную уютную атмосферу. Практичным и одновременно декоративным решением может стать печь или камин в каркасном доме. Их можно сделать почти любого дизайна, а использование современных технологий исключит пожарную опасность открытого источника огня.

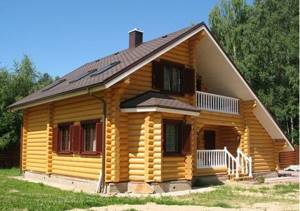

Загородный дом с печью

Почему под печку нужно отдельное основание?

Вне зависимости от того, где расположена печь – в доме или бане, правила пожарной безопасности требуют устройства отдельной силовой конструкции под обогревательной конструкцией.

Печи бывают кирпичными и каменными, в любом случае – это тяжеловесные постройки, которые оказывают существенное давление на основание и в процессе эксплуатации дают осадку.

Чтобы выбрать фундамент под печь, нужно рассчитать общий вес конструкции, который складывается из массы строительного материала, воды, поступающей в водонагревательный бак (при его наличии), а также самого топлива.

Строительные нормы допускают не строить фундамент, если вес печи не достигает 0,5 т, но в целях безопасности эксперты советуют устраивать силовую конструкцию под любое тяжеловесное обогревательное устройство.

Виды каминов

Более привлекательной частью камина является открытый и безопасный огонь.
И важным элементом будет не его тепло, а само пламя, определенная игра оттенков, уютное потрескиевание дров, отблески на полу.

Для получения данного эффекта, вам необязательно нужно будет сооружать качественное кирпичное строение, при условии что это не всегда бывает удобным.

Ниже мы рассмотрим виды каминов в каркасном доме:

• Классический камин – это кирпичное сооружение, встроенное в стенную нишу. Включает в себя дымоход со специальным сооружением, которое усиливает тягу. Масса данного камина составит около 20 тонн. Конечно, в городской квартире его невозможно будет соорудить, а вот для постройки камина в каркасном доме он вполне подойдет, но это решит специалист, оценив полностью фундамент здания.

•


  Электрический камин – это надежный и качественный отопительный прибор, отлично имитирующий очаг, как правило, выполняется с декоративным специальным порталом. Игра пламени происходит благодаря видеорамке или другого более новейшего имитирующего механизма. Такой камин не требует вывода дымоходной трубы, так как не нуждается в ней и в соответствующей вентиляции. Для монтирования данного типа камина не будет иметь никакого значения характер вашего дома.
• Газовый камин – это наиболее сложное устройство из-за подачи газа непосредственно в топку. Данный стационарный вариант, как и классический, нуждается в сооружении дымохода. Хотя вес конструкции гораздо меньше. Печи-камины газового типа в каркасном доме могут устанавливаться на любом этапе строительства.
• Декоративный камин – это фальш-камин, который воспроизводит определенную форму портала, но сам по себе представляет только нишу. Данная конструкция выполняется своими руками также на любом этапе строительства и на стадии косметического ремонта.

Подходит ли конструкция на сваях?

По правилам СНиП, силовую конструкцию под печь не связывают с остальным фундаментом. На практике можно применить любой тип основания, в том числе плитный, ленточный и свайный.

При этом целесообразность выбранной методики рассчитывают с точки зрения экономии, практичности и долговечности.

Поскольку к фундаменту под печь предъявляют такие же требования, как и к остальной силовой конструкции, возведение плиты или ленты может добавить значительные затраты к общей смете.

В этом случае приоритет отдают опорным элементам в виде свай, которые не уступают по характеристикам несущей способности и сроку службы, но отличаются большей экономичностью.

Виды печей для каркасного дома

Возведение дома по каркасной технологии не ограничивает выбор типа отопления. Однако всегда следует принимать во внимание целесообразность и безопасность. При желании выложить печь в каркасном коттедже стоит задуматься о том, что потребуется дополнительный массивный фундамент, превосходящий, возможно, по вложениям фундамент самого дома.

Таким образом, рассмотрев все имеющиеся типы печного оборудования, можно выбрать среди них наиболее уместные для использования в каркасном доме.

Камин

Древнейший отопительный прибор в истории человечества. Имеет неглубокую широкую топочную камеру и прямой дымоход. В отличие от развитого печного, он не играет роли в обогреве помещения, топочные газы улетают в трубу, унося с собой большую часть тепла.

Обогрев здания достигается за счет теплового излучения пламени. Благодаря этому воздух в помещении достаточно быстро нагревается, но вскоре после догорания топлива из камина также быстро уходит тепло. Таким образом, коэффициент полезного действия камина невысок. Но нельзя не учитывать высокие эстетические свойства классического очага, ведь горящий камин в доме создает особую атмосферу уюта и комфорта.

Отопительная печь типа «голландка»

Нагревает воздух в помещении при помощи передачи тепла от стенок. В «голландке» сначала нагреваются стенки и тепло накапливается в их толще. Затем, уже за счет выделения тепла от стенок и протяженного печного дымохода, прогревается помещение.

Источниками тепла являются преимущественно нагретые топочные газы и частично пламя в топке. Печной дымоход выполняется в виде сложной системы каналов, по которым идут дымовые газы. Такая конструкция служит для максимального сохранения тепла.

Отопительно-варочная, или «русская», «шведка»

Конструкция таких печей предполагает использование нагревающихся поверхностей для приготовления еды. Владельцам каркасных домов доступен широкий выбор подобного рода оборудования. Есть печи для обогрева различных по площади помещений и с возможностью применения разных видов топлива: угля, дров, отходов торфа, древесины, топливных брикетов.

Полезное: Скрытая электропроводка в каркасном доме

Отопительно-варочные печи отличаются сравнительно пожарной безопасностью (нет открытого огня), наличием накапливающих тепло элементов и высоким КПД. В продаже есть компактные печи из чугуна и стали. Печники кладут классические «шведки» из кирпича.

Печь-камин, или печь каминного типа

Название этого типа отопительного оборудования говорит само за себя – по сути это гибрид печи и камина, объединяющий эстетику камина и эффективность печи. Печь-камин известна с XIX века, тогда она представляла собой два отдельных агрегата с общим дымоходом.

По своему принципу работы печь каминного типа напоминает буржуйку, но имеет двойные стенки, позволяющие накапливать и сохранять тепло. Топка скрыта за широкой стеклянной дверцей. Дымоход такой печи прямой, как у камина.

Наиболее уместна установка печи-камина в каркасном коттедже или садовом домике. Когда заслонка и дверцы закрыты, печь хорошо сохраняет и накапливает тепло, а при открытых дверцах она будет выполнять функции камина и наполнит дом уютной атмосферой.

Виды опор

Среди всех типов свай критериям пожаробезопасности и достаточной несущей способности отвечают следующие:

• забивные железобетонные столбы;
• буронабивные ж/б сваи;
• винтовые стержни.

Первый тип конструктивных элементов отличается высокой грузоподъемностью, продолжительным сроком службы (до 100 лет), стойкостью по отношению к влаге и механическим нагрузкам, но самостоятельно построить такой фундамент невозможно. Методика погружения таких свай предполагает применение спецтехники с дизель-молотами.

Железобетонные забивные сваи целесообразно использовать в том случае, если такие же конструктивные элементы использованы для основной силовой конструкции.

Заложить своими руками можно фундамент под печь с буронабивными и винтовыми опорами. В первом случае опоры изготавливают непосредственно на стройплощадке в подготовленных скважинах. Винтовые стержни – заводские недорогие изделия, которые можно погрузить в грунт усилием трех человек.

Как построить камин?

Печная глиняная смесь
Среди материалов и инструментов для постройки домашнего очага могут быть следующие:

• кирпич красный и огнеупорный;
• глиняный раствор для кладки каминов (готовая сухая смесь);
• гипсокартон и шпатлевка на гипсовой основе;
• мастерок;
• шпатель.

Выбор инструментов и материалов зависит от типа строительства: декорирование отопительного прибора из металла или кладка кирпичного очага.

Классический вариант из кирпича потребует изучения порядовых схем. Для каждой разновидности камина они немного отличаются: угловой очаг выкладывают иначе, чем пристенный. Но общее все равно есть:

1. Стену, возле которой планируется возвести очаг, изолировать негорючими материалами (листовой асбест).
2. На подготовленном фундаменте выложить основание камина из простого красного кирпича. Видимые поверхности можно делать и из облицовочного, если портал не будет декорирован иначе. Основание может быть ступенчатым или простым, в любом случае его поднимают на 2 ряда, закладывая многоугольник полностью внутри. Если требуются половинки кирпича, их откалывают кирочкой каменщика.
3. Следующий ряд будет служить подом каминной топки. Поэтому его делают из огнеупорного кирпича (на схемах он желтый). Из этого же материала можно делать и стенки топки, но при отсутствии огнеупора допустима кладка из полнотелого красного кирпича. Силикатный использовать нельзя.
4. Ряды стенок поднимают в соответствии со схемами до нужной высоты. Согласно чертежу, делают дымовой зуб. Затем по порядовкам выполняют сужение купола и переходят к кладке дымохода. Эту деталь можно делать из специальных труб (сэндвичей). Их легко устанавливать, вес конструкции немного снижается.
5. Дымоход обязательно изолируют от материала перекрытий негорючими материалами.

Перед порталом камина нужно сделать пожаробезопасную зону шириной 50 см (от основания в комнату). Для этого на пол постелить лист асбеста, закрывая его сверху жестью. Для большей декоративности можно использовать керамическую плитку, керамогранит или подобные им материалы. Чтобы защититься от искр, поставить прозрачный экран или сделать дверцы из жаропрочного стекла. Портал декорировать по своему вкусу.

Плюсы и минусы такого фундамента

Популярность свайной технологии, в первую очередь, обусловлена относительной дешевизной и доступностью строительных материалов. Затраты на возведение свайного фундамента под печь обойдутся на 40–60% дешевле, чем закладка плиты или ленты.

К другим преимуществам можно отнести:

1. Возможность строительства на пучинистых, илистых, насыщенных влагой и, наоборот, высокоплотных грунтах.
2. Заложить фундамент можно в любое время года.
3. Срок монтажа для некоторых типов свай можно сократить до одного дня.
4. Имеют запас несущей способности до 18 т.

Причины, по которым сваи не всегда используют в качества силовой конструкции под печь:

• качество заводских изделий не всегда соответствует заявленным характеристикам;
• не рекомендованы к использованию в районах с повышенной сейсмической активностью;
• необходимость проведения геологических изысканий, чтобы не допустить неравномерную усадку.

Как выбрать печь для дома

Выбирая отопительную печь для дома каркасного типа, учитывайте не только стоимость и внешний вид, но и технические характеристики оборудования.

Основное предназначение

Прежде всего следует учесть режим пребывания в доме. То есть, если планируется использовать постройку для постоянного проживания, то рационально установить печь с высокой тепловой инерцией, так как при этом тепло будет долго держаться и топить получится реже. Если же дом используется в качестве дачи в летний сезон, а зимой лишь иногда, то рациональнее установить камин. Компромиссным вариантом в данном случае будет печь-камин.

Кроме того, необходимо задать себе вопрос: печь будет использоваться только в качестве отопительного прибора или и для приготовления еды в постоянном режиме?

Выбор мощности и месторасположения

Требуемая мощность определяется из расчета 1 кВт на 10 кв. м площади помещения при средней высоте потолка 2,5 м.

Мощность печи заводского изготовления несложно найти в техническом паспорте. Для сопоставления с требуемой следует обратить внимание на номинальную мощность, при которой печь может работать длительное время без последствий.

Определение мощности самостоятельно построенных печей – непростая задача, при решении которой необходимо учесть влияние множества параметров: площади поверхности, объема топки, вида применяемого топлива и других. Усредненное значение можно получить умножением 400 ккал/ч на площадь её свободной поверхности.

Что касается расположения, не стоит забывать, что печи-камины способны нагревать воздух не более чем в трех прилегающих помещениях. Идеальным местом для установки печи-камина в каркасном доме считается гостиная, где наиболее часто проводят время.

Хорошее решение для расположения печи – в простенке. Таким образом от нее будут обогреваться смежные комнаты. В конце концов, самый лучший вариант – это печь с теплообменником или водяным котлом. При этом расположение уже не имеет особого значения.

Материал

При строительстве кирпичной печи в доме можно быть уверенным, что будут учтены все индивидуальные пожелания его владельцев. Но это потребует определенных временных затрат на поиски хорошего мастера, а сам процесс строительства может затянуться на длительный срок. Именно поэтому наибольшую популярность приобрели отопительные печи, изготовленные в заводских условиях.

Если выбирать для каркасного дома между чугунными и стальными печами, то важно знать, что чугун обладает большей теплоемкостью, чем сталь. Как следствие, такие печи требуют длительного нагрева, но способны отдавать тепло на протяжении долгого времени.

Для более быстрого нагрева воздуха в помещении наилучший вариант – печь-камин из листовой стали. Она мгновенно нагревается, но остывает быстрее чугунной.

Кроме того, следует обратить внимание на материал облицовки. При применении керамики или камня корпус прогревается дольше, но и время последующего излучения тепла значительно увеличивается.

Полезное: Инженерные коммуникации в каркасных домах

Преимущества винтовых стержней

Винтовые сваи все чаще используются в частном строительстве для закладки фундаментов под дома и отдельно под печь.

Востребованность изделий объясняется их преимуществами:

1. Наименьшими затратами на строительство.
2. Значительной грузоподъемностью.
3. Невозгораемостью.
4. Возможность погрузить в землю своими руками, не арендуя оборудование.
5. Стойкостью по отношению к выталкивающим силам морозного пучения.
6. Ремонтопригодность.
7. Возможность усиления фундамента в случае реконструкции печи.

Какие опоры выбрать?

Относительно условий эксплуатации фундамента под теплогенерирующим устройством нужно учитывать резкие температурные перепады, которые практически всегда приводят к преждевременному разрушению силовых конструкций.

Нивелировать этот недостаток можно за счет использования свай с защитным слоем, нанесенным методом горячего оцинкования. Такие изделия стоят дороже, но их срок службы в 1,5–2 раза дольше, чем у моделей свай с другим защитным слоем.

Зная общий вес обогревающего устройства, выбирают параметры винтовых свай. Как правило, используют изделия с диаметром стержня 89 или 108 мм, которые отличаются грузоподъемностью 3 и 4,5 т соответственно.

Длину сваи выбирают, исходя из двух условий:

• глубина свайного фундамента закладывается ниже уровня сезонного промерзания;
• наконечник сваи должен упираться в твердый несущий пласт грунта.

Для московских регионов с точкой промерзания на глубине 1,5 м подойдут сваи длиной 200–250 см.

Какой фундамент нужен под камин в каркасном доме?

Фундамент для камина
Самое надежное – подвести под будущую постройку классический монолитный фундамент из бетона. Для этого в нужном месте разметить прямоугольник, стороны которого на 20-30 см больше размеров основания камина. Котлован выкопать с учетом промерзания грунта, так как в каркасных домах редко устраивают теплые подвалы.

В условиях средней полосы России глубина котлована может достигать 1-1,2 м. Подробно о глубине промерзания можно узнать в архитектурном бюро города. Дно фундамента под печкой должно быть расположено ниже этого уровня примерно на 30 см.

В утепленном подвале опору для камина достаточно заглубить на 50-100 см. При отсутствии промерзания грунта пучение и сезонные подвижки фундамента будут полностью отсутствовать.

На дно котлована поместить подушку из песка. Ее толщина – 20-25 см. Песок полить водой и уплотнить. Котлован заполнить до уровня почвы раствором из 1 части цемента М400, 3 частей песка и 4 частей щебня фракцией около 5 см.

Над уровнем грунта бетонное основание требуется поднять до уровня пола в помещении, где будет стоять камин. Для этого используют опалубки из досок, соединенных в щиты. Установив их по сторонам прямоугольника, заливку продолжают, постепенно поднимая оголовок фундамента на нужную высоту. Заливку можно производить послойно, если щиты опалубки недостаточно высоки. В этом случае бетон заливают до заполнения формы, дают ему схватиться в течение 24-48 часов, снимают опалубку и переставляют ее выше. Готовый фундамент под камин оставить для набора крепости минимум в течение 21 дня.

Технология монтажа винтовых

Количество винтовых свай под печь – минимум 4 шт, под каждый угол конструкции. Строительство ведут на этапе закладки основания под все сооружение.

После разметки участка вкручивают опоры на проектную глубину, используя лом в качестве рычага. При этом важно строго соблюдать вертикальность оси каждой опоры.

После этого обрезают верхние части сваи на одном уровне так, чтобы осталось место для монтажа опорной площадки, которая не должна быть выше плоскости цокольного перекрытия.

Внутреннюю полость труб заполняют бетонным раствором, а когда смесь наберет прочность – наваривают оголовки, монтируют обвязку швеллером и покрывают конструкцию гидроизоляционным материалом.

Особенности возведения из других видов свай

Расстояние между забивными и буронабивными элементами выбирается исходя из условия, что под печь необходимо установить минимум три опоры. При этом эксперты рекомендуют погружать по свае под каждый угол конструкции.

Забивные железобетонные столбы устраивают в грунте с применением ударной силы. Когда элементы войдут в землю на проектную глубину, их верхние концы выравнивают по одной плоскости, а затем переходят к возведению опорной площадки под печь.

Для буронабивных свай в грунте вырабатывают скважины на проектную глубину. Для пучинистых земель на дне шурфов устраивают песчаные утрамбованные подушки. Затем в скважины помещают обсадные трубы из гидроизоляционного материала (например, рубероида), закладывают внутрь арматурный каркас и заливают бетонным раствором.

Устройство камина классического типа

Стандартная версия камина состоит из следующих частей:

• топочник – это место в камине, имееющее П-образную форму и обрамляемое порталом. Для более лучшего сгорания горючего материала в нижней его части оборудуют колосник или подом;
• первал или по другому дымовой зуб – это специальное сужение к дымоходу, которое обеспечивает лучшую тягу;
• дымоход – обеспечивает достаточно хороший вывод продуктов сгорания и отличную подачу воздуха.

В современной версии камина предусмотрена наиболее точная нестандартная система теплообмена, которая повышает КПД устройства и обеспечивает сохранение определенного количества воздуха в комнате. Таким образом, воздух под колосник собирается не из комнаты, а поступает извне. В полу комнаты формируются специальные отверстия, которые подают воздух в каналы с задней стенки топки. Такой подогретый воздух начинает перемещаться на трубчатый нагреватель немного ниже перевала, а уже потом в комнату. В результате этого воздух будет отбирать тепло у продуктов сгорания, и будет передавать его в комнату и снижать температуру выходящего газа.

Хотя, данное решение не компенсирует в полной мере зазор воздуха из помещения. Например, камины в каркасных домах не рекомендуют устанавливать в комнатах с объемом меньше 30 м?. Особенно это важно для современных домов с герметическими окнами и дверями увеличенной плотности.

Фундамента для классического камина

Вес классического камина в 15тонн оказывает существенную проблему для разных типов фундамента. Все проекты каркасных домов с каминами включают установку специального более мощного основания под очаг либо печь. Если данного фундамента не было спланировано, то об установке камина в каркасном доме можно смело забыть.

Каркасный дом сам по себе отличается незначительным весом, если сравнивать с кирпичным строением. Поэтому и фундамент под него обычно устраивают более легкий, например, ленточный мелко заглубленный. Другое дело каменный камин, под него необходимо устанавливать монолитную бетонную плиту, по всему периметру больше исходных размеров камина на 30 см. Фундамент должен быть заглублен ниже уровня промерзания почвы и грунта и не связан с основанием дома. Ленточный фундамент может вспучиваться при промерзании и оттаивании грунта, а монолитные никак не будут реагировать на это, именно поэтому связывать их в одну единую систему запрещено.

Более правильным вариантом будет являться обычный камин в каркасном доме на винтовых сваях. Вспучивание при промерзании грунта на данный фундамент не действует совершенно, и основание камина и стен можно соединить.

В каркасном доме с фундаментом на винтовых сваях под камин закладываются дополнительные металлические листы, которые связываются швеллером и специальным листовым металлом толщиной в 10 мм.

Данная стальная площадка под камин способна вполне выдержать определенную нагрузку.

Данный метод применяется при возведении специальных уличных печей или барбекю.

Безопасность камина

Камин – это конструкция открытого типа, то есть доступ к огню открыт все время, и это, конечно, создает характерную угрозу. Для того чтобы снизить ее, камин монтируется с соблюдением определенного ряда правил.

Рассмотрим эти правила ниже:

1. Стенки камина и дымохода не должны соприкасаться с материалом каркаса и утеплителя. Пароизоляционный слой и обшивка в местах стыка защищены специальными термостойкими строительными материалами.
2. Камин встраивается и монтируется во внутреннюю перегородку, выполненную в этом месте из силикатного кирпича. Это лучший из вариантов.
3. Камин располагается на собственном бетонном основании. Опасная зона перед топкой, перекрывается специальным огнестойким покрытием, например, кирпич, плитка и камень, все зависит от строительного материала главного настила.
4. Вывод дымоходной трубы осуществляется с соблюдением всех правил пожарной безопасности: труба обязательно должна быть утеплена и изолирована при определенном пересечении перекрытий либо стен.

Изготовление опорной площадки

Опорная площадка под печь на свайном фундаменте может быть выполнена в виде железобетонной плиты или представлять собой толстый металлический лист с антикоррозийным покрытием.

Первый вариант больше подходит для буронабивных и забивных ж/б свай, тогда как листовой металл станет оптимальным и более экономичным решением для винтовых свай. В последнем случае лист приваривают к швеллеру обвязки. Оптимальный размер опорной площадки выбирают таким, чтобы с каждой стороны печи оставался запас не менее 5 см.

Во сколько обойдется строительство своими руками и под ключ?

Экономическую целесообразность строительства фундамента под печь можно оценить по среднерыночным ценам, представленным в таблице:

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.
