Водоснабжение из колодца – надежная схема подачи воды круглый год

Забор воды из вырытых на своем участке или за его границами колодезных и скважинных источников — единственный вариант получения воды в жилье, не подключенном к централизованной водопроводной магистрали. Хотя постоянное водоснабжение частного дома из колодца не столь популярно, как скважинное, в некоторых случаях оно является более подходящим для домовладельцев.

Существует несколько методов обеспечения водой жилых домов из колодезных источников. Каждый из них заслуживает внимания и является наиболее предпочтительным в зависимости от технических возможностей сооружений, количества жильцов и периодичности их проживания.

Водоснабжение частного дома из колодца

Рис. 1 Схемы колодцев

Особенности колодезного водоснабжения

Обычно колодец загородного дома на земельных участках выкапывают глубиной до первого водоносного слоя, при этом большинство источников имеют следующие эксплуатационные и технические характеристики:

  • Колодцы копают вручную и механизированным способом при помощи тяжелой техники, использующей крупногабаритные буры или коронки. Глубина колодезных шахт варьируется в диапазоне от 5 до 35 м. Они могут доходить не только до первого, но и второго или даже третьего водоносных горизонтов.
  • Из-за малой глубины давление массы грунта на водоносные пласты не столь велико, как в скважинах. Поэтому дебит колодцев не столь высок (редко выше 1-го кубического метра в час) и способен обеспечить водоснабжение с большими перерывами или ограниченного числа проживающих (обычно не более 1 человека).
  • Использование электронасосов в колодцах нередко приводит к поднятию с дна илистых отложений и мелких песчаных частиц. Поэтому в магистраль водопровода обязательно ставят фильтры грубой и тонкой очистки от песка.
  • Первый водоносный слой подвержен загрязнению поверхностными и грунтовыми водами, поэтому качество колодезной воды в густонаселенной местности невысоко. Чтобы избежать загрязнения, колодцы рекомендуется располагать на большем удалении от экологически опасных объектов, чем скважины.
  • Для защиты от заиливания колодцы нуждаются в периодической чистке один или два раза в год.
  • Водное зеркало в колодцах подвержено сезонному изменению, в жаркое время года уровень воды может сильно понижаться.
  • В отличии от скважин на воду с водозабором только с помощью насосного оборудования, колодцами можно пользоваться при отсутствии электроэнергии.
  • В районах с холодным климатом в источниках с высоким водным уровнем приходится применять меры по их утеплению.

Разновидности колодцев

Рис. 2 Разновидности колодцев

Виды водоснабжения

При недоступности центральной системы автономное водоснабжение может быть реализовано с помощью артезианской глубокой скважины (достаточно дорогостоящее сооружение, требующее профессионального исполнения и применения специальной техники), менее глубокой скважины на песок или поверхностной забивной скважины, которую называют «абиссинской» или «иглой». Имеет ли схема водоснабжения частного дома из колодца существенные преимущества при сравнении с этими вариантами, рассмотрим ниже, сравнивая особенности эксплуатации, плюсы и минусы.

Из каких материалов монтируют колодцы

Обычно в колодезную шахту после проведения земляных работ устанавливают колонну из различного вида стройматериалов, после чего на дно засыпают щебень и песок для фильтрации и очистки воды от глиняных примесей.

Традиционный материал для монтажа колодцев — железобетонные кольца различных диаметров и высот. Наиболее подходящими для установки являются их разновидности внутренним диаметром 1000 мм и высотой 890 мм (по ГОСТ 8020-90) с замком. Для обеспечения высоких прочностных характеристик их выпускают из тяжелого бетона, которым заливают арматуру.

Для герметизации шахты многие используют бетонные плиты с люком, который закрывают легкой полимерной крышкой.

Основные преимущества бетонных колец — невысокая стоимость, долгий срок службы, надежность и прочность.

Более современными колоннами для неглубоких колодцев служат отрезки двухслойных гофрированных труб больших диаметров (Корсис, Прагма), основным материалом изготовления которых является полиэтилен низкого давления (ПНД). Их намного легче и быстрее монтировать, однако высокая цена гофротруб сдерживает их широкое использование.

Одна из основных областей применения полимерных трубопроводов — восстановление (реновация) частично разрушенных бетонных и загрязненных колодезных шахт.

В торговой сети можно встретить полимерпесчаные кольца, которые выпускают некоторые коммерческие фирмы. Они имеют внутренний диаметр 960 мм, высоту около 200 мм и толщину стенки 40 мм. Из них можно смонтировать сборную шахту практически любой высоты. Однако и данные изделия из-за своей высокой цены и недостаточно надежной герметичности между кольцевыми фрагментами не получили широкого распространения в быту.

Остальные экзотические и трудоемкие варианты устройства бытовых колодцев — выкладка шахты из бревенчатого сруба, кирпича, строительных блоков, заливка ее бетоном, в силу своей непрактичности не нашли применения в быту.

Статья по теме:

Какие кольца для канализации используют в индивидуальном строительстве. В данной статье подробно рассматриваются виды существующих колодезных колец, как производится установка бетонных и пластиковых колодцев.

Схема водообеспечения с накопительным баком

Рис. 3 Водоснабжение частного дома из колодца с накопительным баком

Самостоятельный монтаж водопровода на даче

Дачный водопровод из полиэтиленовых труб смонтировать своими руками вполне возможно. Нужно лишь выбрать подходящую схему разводки и подобрать комплектующие.

Источник водообеспечения

В первую очередь обращают внимание, откуда будет происходить запитка. Именно от источника отталкиваются при составлении проекта

Это может быть:

  • городская либо поселковая сеть;
  • колодец или скважина;
  • река или пруд;
  • автономная емкость для воды.

Подсоединение к центральному водопроводу осуществляют с помощью накладного тройника с болтовым закреплением в месте ввода.

Из естественного водоема воду используют обычно для полива огорода – для питья она недостаточно чистая.

Чистая вода пролегает очень низко в почвенных слоях и добывается из артезианской скважины за счет глубокого бурения. Песчаный аналог такой глубиной не отличается, потребуется ставить фильтры для очистки от примесей. То же касается дачного колодца. Во всех этих случаях потребуется подсоединение насоса через обратный клапан и специализированные фитинги.

Водоснабжение частного дома из колодца — варианты

Чтобы организовать автономное водоснабжение из колодца, понадобится электронасосное оборудование для водного забора. Применять механизмы в виде ручных насосов и прочих приспособлений непрактично и не слишком разумно в силу того, что простейший вибронасос можно приобрести на рынке всего лишь за 20 у.е.

Прочее оборудование также относительно недорого, к примеру начальная стоимость насосной станции с гидроаккумулятором, реле и манометром отсчитывается от 100 у.е.

Также собственнику придется прокладывать наружный и внутренний водопровод из различного вида труб, если использовать полимеры, их стоимость также относительно невысока.

Системы с накопительной емкостью

Учитывая относительно невысокий дебит колодца, возможности непрерывного выкачивания из него воды ограничены. Поэтому применение накопительных емкостей, где закачка происходит периодически в небольших объемах, как нельзя лучше подходит для неглубоких со слабым напором колодцев.

Накопительная система водоснабжения частного дома из колодца включает в себя электронасос и бак объемом около 200 л на верхнем этаже или чердаке, связанных друг с другом трубопроводом. От резервуара отходит внутридомовой водопровод, направляющий воду к точкам разбора.

Система с накопительным баком работает по следующему принципу. Электронасос, погруженный в колодец водоснабжения (обычно это недорогая вибрационная помпа) при включении начинает подавать воду в емкость на чердаке. В баке установлен поплавковый выключатель, последовательно подсоединенный к кабелю электропитания насоса. Как только резервуар наполняется водой, поплавок поднимается, контакты цепи питания помпы размыкаются, и она прекращает закачку.

Схема водообеспечения с баком и повышающей напор станцией

Рис. 4 Водоснабжение частного дома из колодца с баком и повышающей напор станцией

При водном потреблении собранные в баке запасы расходуются, уровень воды понижается и поплавковый выключатель опускается. Контакты внутри него замыкают цепь питания насоса, он включается и снова начинает качать воду.

Если конструкция дома не позволяет установить накопительный бак вверху на чердаке, можно опустить емкость вниз или закопать под землей. При этом для подачи воды во внутренний водопровод понадобится дополнительный поверхностный электронасос или станция.

Существует вариант установки накопительного резервуара внизу, при котором можно обойтись без дополнительного электронасоса. Однако в этом случае придется приобрести дорогой гидроаккумулятор большого объема и накачивать в него воду насосом через реле давления, которое отключит водоподачу при достижении заданного напорного порога.

К недостаткам схемы с накопительной емкостью стоит отнести довольно низкий напор в системе, стандартный показатель которого для индивидуальных домов лежит в области от 1,5 до 2 бар.

Система с накопительным баком сможет лишь обеспечить напор около 1-го бара при высоте расположения резервуара в 10 м над уровнем водозаборных точек. Однако имеется выход из существующей ситуации, и он заключается в установке дополнительного повысительного электронасоса в водопроводную магистраль.

Монтаж системы водоснабжения

Несколько полезных общих правил помогут правильно обустроить водоснабжение дачи или коттеджа из колодца:

  • следует соотнести производительность насоса и кратность гидрообмена колодца, чтобы насосное оборудование не работало вхолостую, если вода в колодце не успевает набираться;
  • в качестве защитной меры насос следует оборудовать автоматическим блоком, который отключит оборудование, если в систему перестанет поступать вода;
  • при заделывании входа водопроводной трубы в стену колодца рекомендуется уделить особое внимание надежности герметизации, используя многослойную изоляцию, которая включает не только цементный раствор, но также слой силикона и жидкого стекла;
  • чтобы в случае поломки оборудования вода не уходила из системы обратно в колодец, следует установить специальный обратный клапан;
  • помимо сетчатого фильтра на конце водопроводной трубы, опущенной в колодец, рекомендуется использовать дополнительно фильтр механической очистки, который устанавливают после насоса;
  • фильтры следует выбирать и размещать таким образом, чтобы легко было производить их техническое обслуживание, в частности, замену картриджей;
  • на случай аварии в обязательном порядке необходимо предусмотреть установку сливного крана, который позволит полностью удалить воду из системы, если оборудование внезапно сломается.

Проще всего установить систему с накопительным баком и насосом, который управляется вручную. При установке и подключении насосной станции следует внимательно изучить рекомендации изготовителя и точно их выполнить.

Этап #1 — ставим насос и накопительный бак

Процесс монтажа системы с накопительным баком относительно несложен. Необходимо установить бак, для этого обычно используется емкость из нержавеющей стали или пластика. Чем больше она вмещает воды, тем лучше, однако следует помнить, что это создает дополнительную нагрузку на перекрытия и фундамент.

Чтобы соотнести несущую способность конструкций строения с возросшей нагрузкой, могут понадобиться инженерные расчеты. Как уже упоминалось ранее, бак рекомендуется утеплить.

Установка накопительного бака

Второй важный элемент этой системы – насос. Если забор воды выполняется с глубины менее 9 метров, можно использовать поверхностный самовсасывающий насос. Такие модели дешевле и проще в эксплуатации, но для их корректной работы понадобится утепленное помещение: подвал, подсобка и т.п.

Иногда подсобное строение ставят рядом с колодцем. Если же глубина забора воды превышает 9 метров, понадобится специальный глубинный насос. В колодцах можно использовать как вибрационные, так и центробежные модели.

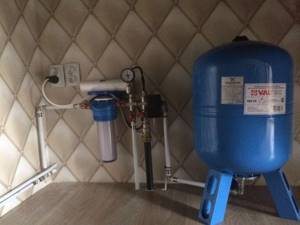

Этап #2 — подключаем насосную станцию

Для насосной станции также можно устроить подсобку возле колодца или поместить ее прямо в доме. Если принято решение установить ее ниже уровня земли, следует выкопать углубление таким образом, чтобы все оборудование располагалось ниже точки промерзания грунта. Камеру для насосного оборудования тщательно утепляют.

Сначала устанавливают мембранный гидробак и насос, затем к системе подключают контролирующее реле. Его присоединяют к водопроводной системе с помощью специального крана-переходника.

Порядок подключения обычно указан на крышке устройства или в его инструкции. Уже установленные заводские настройки не всегда подходят для конкретной ситуации, поэтому почти наверняка реле придется настроить по-новому.

Подключение насосной станции

Для насосной станции следует предусмотреть отдельную линию электропитания с автоматом для аварийного отключения. После этого систему включают и проверяют ее работу.

Особое внимание следует уделить местам соединения элементов системы с водопроводными трубами, чтобы сразу устранить возможные протечки.

Если установка автономного водоснабжения из собственного колодца выполнена правильно, она будет успешно функционировать долгие годы. Необходимо лишь регулярно выполнять необходимое техническое обслуживание: очистку колодца, замену фильтров, проверку настроек автоматической системы управления и т.п.

Значительную часть всех работ умелый мастер может выполнить самостоятельно, однако для сложных операций, например, пайки ПВХ-труб или подключения электрики, имеет смысл пригласить специалиста.

Насосное оборудование

Для водоснабжения из колодца обычно использует несколько типов электронасосов. Главные требования к ним — обеспечение рабочего напора в магистрали и возможность эксплуатации с небольшим количеством взвешенных частиц песка и ила.

Вибропомпы

Вибрационные насосы работают по принципу возвратно-поступательного движения якоря катушки, к которому подсоединен втягивающий воду поршень, при поступлении на нее переменного тока. Вся электрическая часть помещена в алюминиевый корпус, который имеет с одной стороны ряд водозаборных отверстий с обратным клапаном, а с противоположной — выходной напорный патрубок.

Типовая вибрационная помпа способна подавать воду с максимальными напором 72 м и объемами закачки 1,1 м3/ час. Обычный режим работы помпы определяют по графику напорных характеристик, отражающих зависимость напора от объема подачи. То есть, фактический объем водоподачи вибронасосом находится на уровне 0,5 м3/час при высоте подъема жидкости 20 — 30 м.

К преимуществам вибрационных помп в первую очередь относят их низкую стоимость и неприхотливость к песчано-глинистым загрязнениям рабочей среды.

Наиболее явные недостатки вибропомп — низкий коэффициент полезного действия (около 35%), отсутствие встроенной защиты от перегрева во многих моделях, вредное воздействие вибраций на стенки колодца и придонный песчаный слой. При долгом использовании помпы возможно уплотнение грунта и слишком быстрое заиливание источника.

Также все модели вибропомп не выдерживают глубокого погружения под водное зеркало, это расстояние обычно не больше 3 м.

Из характеристик помпы ясно, что ее низкий объем водоподачи приемлем только для систем с накопительным баком.

Выпуском вибропомп занимаются ряд китайских и российских производителей, садоводам-любителям хорошо известны их торговые марки Малыш, Вихрь, Водолей, Ручеек, Хаммер, Ставр, Унипамп, Оазис, Ливгидромаш.

Устройство поплавкового колодезного электронасоса и схема его подключения

Рис. 7 Устройство поплавкового колодезного электронасоса и схема его подключения

Зимнее водоснабжение

Зимнее водоснабжение на даче может быть выполнено в двух вариациях:

  • для регулярной круглогодичной эксплуатации;
  • для периодического использования с сохранением возможности запустить в любое время.

Первый вариант, в принципе, применяется не только на даче, но в обычных загородных жилых домах и коттеджах. Предполагается, что там постоянно проживают люди, а значит в доме всегда тепло. Это избавляет процесс монтажа от устройства системы консервации, обеспечивающий условия для полного слива воды из трубопроводов.

Монтаж водопроводной системы с возможностью консервации отличается сложностью и, чаще всего, выполняется профессионалами, имеющими специальные навыки. В этом нет ничего удивительного, ведь система консервации призвана сохранить полную работоспособность водоснабжения круглогодично, даже тогда, когда в доме длительное время никто не жил, и он не отапливался.

Как сделать водопровод на даче из колодца своими руками

Необходмые трубы и фитинги

И в первом, и во втором случаях система водоснабжения подразумевает выполнение подземного трубопровода, прокладка которого к источнику воду прокладывается на глубине 1,4-1,8 м. Причем нельзя забывать о соблюдении наклона, по отношению к источнику воды, где производится монтаж сливного крана или электромагнитного клапана. Хотя если длина трубопровода от точки водозабора до дома не превышает 8 м, то эти устройства включать в систему водопровода необязательно.

Как сделать водопровод на даче из колодца своими руками

Вариант зимнего водоснабжения с утеплением колодца

Очень часто используются насосные станции водоснабжения для дачи. Любая такая установка работает в автоматическом режиме и с ее помощью можно создать настоящее автономное водоснабжение на загородной территории. Она является отличной альтернативой погружному насосу и выполняет подачу воды из подземных емкостей. Составными частями насосной станции является гидроаккумулятор, фильтры-сетки, реле и др.

Колодезные погружные насосы

В торговой сети реализуется широкий ряд специальных колодезных электронасосов, не функционирующих без охлаждения в водной среде. Большинство из них центробежного принципа действия, то есть воду они втягивают рабочим колесом и подают через центральное отверстие в корпусе на выходной патрубок.

Конструктивное устройство центробежных насосов позволяет собирать их из ряда повышающих давление ступеней, в каждой из которых имеется свое рабочее колесо. В результате на выходе получают сколь угодно высокий водный напор.

Большинство бытовых центробежных насосов для колодцев имеют максимальный объем прокачки около 5 м3/час и могут поднимать воду на расстояние до 50 м.

Так как в колодцах из-за низкого дебита часто происходит опускание водного зеркала, все колодезные агрегаты оснащают поплавковым выключателем для защиты от перегорания обмотки электродвигателя.

Обычно погружной насос подвешивают посередине шахты для того, чтобы оставить свободное место для поплавка.

К недостаткам колодезных агрегатов относят их намного более высокую стоимость, чем у вибропомп.

Достоинствами служит возможность реализации больших объемов прокачки, что позволяет обеспечить водой семью из 3 — 4 человек.

Также центробежные погружные электронасосы имеют более высокий КПД порядка 60%, не создают вредных вибраций, намного надежнее и долговечнее в эксплуатации в сравнении с низкокачественными вибропомпами.

Стоит отметить, что для подключения и автоматизации работы колодезных электронасосов понадобятся реле давления и холостого хода, аккумуляторный бак, манометр. Эти приборы обычно размещают в доме и реже в приямке, наземной постройке, находящихся недалеко от источника.

В торговле можно встретить и несколько моделей винтовых насосов для колодцев (Unipump), отличающихся неприхотливостью при эксплуатации в загрязненной среде.

Производством колодезных глубинных электронасосов занимаются все производители электронасосного оборудования из Китая, России и Европы. Наиболее известные торговые марки: DAB, Gardena, Speroni, Belamos, Джилекс Водомет, Grundfos, Водоток, Aquario. Стоимость самых дешевых моделей российско-китайских насосов около 9000 руб., у самых дорогих DAB она доходит почти до 50000 руб.

Наружное и внутреннее устройство насосной водозаборной станции

Рис. 8 Наружное и внутреннее устройство насосной водозаборной станции

Насосные станции

Если для подключения рассмотренных выше погружных колодезных электронасосов требовалось дополнительно монтировать гидравлическое реле, аккумуляторный бак и манометр, то в насосной станции насос и названные приборы объединены в одном блоке.

Насосная станция размещается на поверхности, при этом водное зеркало в колодце не должно опускаться от ее корпуса ниже, чем на 8 — 9 метров.

При большем расстоянии напорный рукав не сможет втягивать воду, и станция останется неработоспособной.

Учитывая это, станции нередко размещают рядом с колодцем или в доме, если расстояние между зданием и источником невелико.

Объемно-напорные характеристики подавляющего большинства станций соответствуют колодезным погружным электронасосам. Максимальный объем прокачки не превышает 5 м3/ч, высота подъема жидкости не более 50 м.

К преимуществам монтажа системы с насосной станцией относят его простоту. Не надо прокладывать трубопровод и использовать фитинги для соединения вместе гидробака, реле давления, манометра и электронасоса.

Станции изготавливает широкий ряд российских, китайских и европейских производителей, наибольшей известностью пользуются торговые марки Gardena, Belamos, Джилекс, Denzel, Grundfos, Metabo, Elitech, Marina, Al-Ko, Quattro Elementi, Wilo, DAB.

Особенности всех станций — их относительно невысокая цена в сравнении со стоимостью отдельно приобретенных ее комплектующих, неплохой агрегат можно купить за 6000 — 7000 руб.

Выбор источника водозабора

В сельской местности питьевую воду можно получить из общей магистрали, колодца или скважины. Первый вариант доступен крайне редко, поэтому дачники оборудуют собственный источник.

Водяная скважина

Скважина – оптимальный вариант снабжения дачного дома водой. Сооружение более затратное, чем колодца, но дебит намного больше, качество воды выше. Нанимают бурильщиков с оборудованием или делают своими руками с помощью самодельных приспособлений.

Водопровод из колодца

На большинстве участков устраивают колодец. Его глубина разная, зависит от расположения подземных вод. Если не превышает 15 м, роют колодец: строительство дешевле, чем бурение скважины. Дебит не превышает 200 л, есть риск, что вода окажется загрязненной нитратами, бактериями, тяжелыми металлами. Понадобится устраивать качественную фильтрацию.

Колодец просто обслуживать, нормальное состояние поддерживается без ощутимых затрат. Основной недостаток в том, что источник не всегда может обеспечить необходимым объемом воды. 200 л/ч – это показатель самого хорошего колодца, чаще оказывается меньше. Требуется рассчитать, сколько воды понадобится, сможет ли источник обеспечить такой объем.

Как сделать водопровод на даче из колодца своими руками

Водопровод из колодца.

Наружный и внутренний водопровод

Для водоподачи из колодца в дом трубы прокладывают под землей, при этом нет альтернативы трубопроводам из полиэтилена низкого давления (ПНД).

ПНД-трубы для водопровода черного цвета изготавливают из первичного полиэтилена, они имеют на боковой оболочке синюю полосу. Их размер задается наружным диаметром, самые популярные из которых — 25 и 32 (на 1 и 1 1/4 дюйма).

Соединения ПНД трубопроводов производят при помощи компрессионных фитингов, выполненных из того же полимерного материала.Современные фитинги имеют широкий выбор переходных муфт, отводов, тройников. У них стандартная трубная резьба, которая отлично стыкуется со стальными.

Самый быстрый, экономичный, надежный и долговечный вариант прокладки внутреннего водопровода в частном доме — использование полипропиленовых труб.

Основную трудность представляет их пайка, качественное выполнение которой по силам специалистам с большим опытом. Можно сэкономить значительные финансовые средства, освоив самому эту несложную процедуру. Паяльник по цене 3000 рублей окупит расходы при самостоятельном проведении работ и вполне подойдет для небольших объемов пайки.

Выбор других материалов для прокладки внутреннего трубопровода, к примеру, таких металлов, как медь, нержавейка, приведет к существенному удорожанию и непрактичности водопровода. Эти материалы используют в основном для прокладки отопительных магистралей.

А другие виды полимерных труб, в основном сшитый и армированный полиэтилен (металлопластик) дороже в монтаже из-за высокой стоимости обжимных фитингов и необходимости использования специального инструмента.

Статья по теме:

Паяльник для полипропиленовых труб – виды, особенности, цены. В отдельной статье описываются виды паяльников, способы пайки труб, ценовые категории.

Применение вибропомп в колодцах

Рис. 10 Применение вибропомп в колодцах

Требования к источнику

При составлении схемы водоснабжения, будь то водопровод на даче или монтаж системы в частном доме, нельзя забывать про СНиП. Вот несколько технических характеристик, которые нужно соблюдать:

  1. Шахта должна быть глубокой. Не менее четырех-пяти железобетонных колец.
  2. Материал, из которого собирается колодец, должен быть надежным и прочным. Лучше всего подойдет железобетонное кольцо диаметром 1,5–2,0 метра, с пазовой системой сборки. Вместо них можно использовать железобетонные трубы диаметром не менее 800 см, установленных вертикально раструбом вверх.
  3. Необязательное требование – внешняя герметизация колец листом ПНД. Новая передовая технология будет преградой ила и глины, которая в любом случае будет проникать вовнутрь. Тут следует помнить, что отверстия в кольце все равно придется делать, иначе источник просто высохнет.
  4. При монтаже источника обязательно на самое его днонасыпают 20–30 см песчано-гравийной смеси, а лучше всего отсева с камнями крупной фракции.
  5. После установки колодца его полностью засыпают отсевом или ПГС. Так как в шахту должна проникать вода, его нельзя делать слишком герметичным.
  6. Последним требованием будет абсолютный запрет на использование металла. Он со временем начнет окисляться и ржаветь и никакой фильтр здесь не поможет.

Совет: при круглогодичном использовании источника его верхнюю часть следует утеплить, особенно оголовник.

Монтаж водопроводной системы от колодца

При монтаже автономной системы водоснабжения от колодца необходимо учитывать следующие нюансы.

Наружную ПНД-трубу от колодезного источника прокладывают под землей. В этом случае она не будет мешать на участке и не пострадает от высыхания и растрескивания под воздействием ультрафиолетового излучения.

Если планируется круглогодичное водоснабжение дома, придется позаботиться о защите подземного трубопровода от промерзания.

Здесь существует два варианта. Первый — прокладка водопровода в земле ниже уровня промерзания грунта, в средней полосе это приблизительно 1 — 1,5 м.

Второй вариант — помещение внутрь ПНД-трубы специального самонагревающегося электрокабеля. Для реализации этого способа в торговой сети продаются кабели в комплекте с тройниковыми переходниками для врезки в трубопровод.

Некоторые пользователи считают, что утепление подземного трубопровода позволит избежать его промерзания зимой, и поэтому глубину его закладки можно уменьшить до 300 — 500 мм. Однако это неверно — утеплитель лишь увеличивает время, необходимое для промерзания труб и при длительных морозах не спасет от образования льда.

Еще один нюанс всех работ — размеры колодца. Так как придется монтировать трубопровод внутри, ширина колец должна быть достаточна для помещения в шахте одного рабочего.

Схема водопровода с погружным электронасосом

Рис. 11 Схема водопровода с погружным электронасосом

Установка в колодец погружного электронасоса

Для размещения погружного электронасоса в колодезной шахте проводят следующие операции:

  • Вначале от дома к колодцу выкапывают траншею. Для слива воды из внутреннего водопровода в источник обеспечивают уклон в сторону колодца порядка 10 — 30 мм на погонный метр. По ГОСТ он должен быть 30 мм, но в данном случае это не играет большой роли.
  • Около колодца делают небольшое расширение траншеи для удобства работ и пробивают в бетонной стенке сквозное отверстие, используя для этих целей перфоратор.
  • Прокладывают в траншее ПНД-трубу и электрический кабель питания, помещенный в изолирующую гофротрубу, их концы через отверстие выводят внутрь колодца.
  • Готовят электронасос к погружению, подключая к нему отрезок напорного ПНД рукава и привязывая трос. Затем соединяют пластиковыми стяжками вместе напорный рукав, трос и электрический кабель.
  • Помещают в колодец складную лестницу, один из работников залазит внутрь и опускает насос на дно. Затем поднимает его на 400 — 500 мм и ставит отметку на ПНД-трубе напротив входа водопроводной магистрали, идущей в дом.
  • Напорную ПНД-трубу обрезают на уровне отметки и затем приступают к монтажу опорной стойки для подвешивания насоса. Для этого используют специальный металлический угловой кронштейн с отверстиями.

Монтаж погружного насоса в колодец – основные этапы

Рис. 12 Монтаж погружного насоса в колодец – основные этапы

  • Приставляют кронштейн к внутренним стенкам колодца, делают отметки, после чего сверлом подходящего диаметра при помощи перфоратора проделывают отверстия.
  • Закрепляют опорную стойку, фиксируя ее вбиванием специальных анкеров с шестигранной головкой, болты которых затем докручивают ключом.
  • Прикручивают напорную ПНД-трубу насоса к трубопроводу, идущему в дом, при помощи углового компрессионного фитинга.
  • Затем подвешивают насос на трос к кронштейну, соединяют шнур его питания через термоусадочные муфты с электрокабелем, отходящим от дома.

На этом монтаж погружного насоса можно считать завершенным.

Но часто схему трубной разводки внутри колодца усложняют.

Вверху бетонного кольца делают сквозное отверстие и фиксируют в нем трубопровод с краном для полива огорода. Его отрезком трубы соединяют с напорным рукавом.

Также на горизонтальном участке напорного рукава монтируют тройник с боковым краном. Он необходим для слива воды из системы.

Для поворота рычага шаровых сливного и крана подачи воды на полив используют спаянные из полипропилена длинные штанги, ручки которых выводят поближе к краю колодца и фиксируют на его стенках хомутами.

Схема подключения насосной станции

Рис. 13 Схема подключения насосной станции при водоснабжение частного дома из колодца

Этапы монтажа

Монтаж системы водоснабжения загородного дома на базе колодца своими руками выполняется в определенной последовательности.

  1. Расчеты и разработка схемы подвода воды в дом и распределения ее по водоразборным точкам, создание эскизов, которые упростят монтаж.
  2. Разработка схемы подведения электроснабжения.
  3. Подведение трубопровода к дому.
  4. Монтаж фильтров.

Важно: Насосное оборудование для водоснабжения в загородном доме устанавливают и подключают когда будут завершены работы внутри дома – монтаж труб, подключение сантехники и бытовой техники и пр.

Завершающим этапом становится подключение насосов к трубопроводам, электропитанию и системе управления.

Достоинства и недостатки водоснабжения из колодца

Главных минусов колодца, как источника, два:

  • зависимость дебита (максимальный объем воды, выдаваемой в единицу времени) от сезона:
  • существенное влияние на качество воды экологических условий как региона, так и близлежащей местности.

На дебит колодца значительно влияют сезонные колебания уровня грунтовых вод. Например, характеризуюсь весенним зеркалом воды почти вровень с землей, к августу шахтный водозабор может полностью пересохнуть.

Почему же, несмотря на указанны значимые недостатки, колодезные сооружения до сих пор остаются популярными? Все просто. Во-первых, они отличаются особой простотой устройства и обслуживания, по сравнению с глубокими скважинами. Во-вторых, качество воды из них все же на порядок лучше, чем из открытых водозаборов (рек, озер, прудов).

Также следует учесть, что схема подачи воды из колодца в дом по сравнению с централизованным водоснабжением, более экономична. При сегодняшних ценах на воду, даже если качество не позволяет применять ее иначе как техническую, автономный источник окупается за несколько лет.

Подбор насосной станции для колодца

Кроме погружных насосов мы устанавливаем насосные станции. В них создается вакуум, и вода поднимается за счет разницы давления. Станция может поднимать воду с глубины до 7-8 метров, при этом расстояние от дома должно быть не больше 30-40 м. В противном случае давления не хватит, чтобы поднять воду из колодца.

Насосные станции, которые мы устанавливаем — Belamos и Grundfos MQ.

Belamos – поверхностные насосы в сборе с гидроаккумулятором и реле давления. Есть функция автоотключения при перегреве. Могут поднимать воду с глубины до 8 м.

Модели насосных станций Belamos

Напорные характеристики насосных станций Belamos

Grundfos MQ

– насосные станции со встроенной автоматикой — реле давления, реле защиты от «сухого хода», гидроаккумулятором. Имеется встроенный обратный клапан. Максимальная глубина всасывания – 8 м. Преимущество этого насоса – низкий уровень шума. Встроенный гидроаккумулятор имеет небольшой объем, поэтому рекомендуется ставить отдельный гидробак нужного объема.

Всасывающие станции Grundfos MQ представлены 2 моделями:

  • Grundfos MQ-3-35 с производительностью 3 м³/ч и напором 35 м.
  • Grundfos MQ-3-45 с производительностью 3 м³/ч и напором 45 м.

Напорные характеристик насосных станций Grundfos MQ

Оборудование для водоподготовки

Не стоит думать, что вода из колодца будет абсолютно чистой. Например, если у соседей сделана выгребная яма или установлен септик-отстойник, то их стоки будут загрязнять и ваш участок. Кроме того, в почву могут попадать и промышленные отходы. Естественная фильтрация в грунте делает подземную воду чище, но ее недостаточно. Для качественной очистки нужны специальные фильтры.

Современные системы водоподготовки позволяют:

  • Очистить воду от хлора;
  • Удалить вредные органические соединения;
  • Удалить марганец и железо;
  • Снизить концентрацию кальция и магния;
  • Дезинфицировать воду.

Какие бывают фильтры для подготовки воды?

  • Аэрационные фильтры для окисления и осаждения железа
  • Устройства с фильтрующей загрузкой для осаждения крупных частиц, песка и ржавчины;
  • Фильтры с активированным углем для очистки от хлора и содержащихся в воде газов;
  • Ионообменные фильтры для уменьшения жесткости воды;
  • Фильтры c PH-корректорами для нормализации кислотно-щелочного баланса.

Перед подбором оборудования нужно взять воду из колодца на анализ. Это сделают специалисты нашей компании. Анализ выполняется в лаборатории и занимает несколько дней.

Химический состав воды колеблется в зависимости от времени года и природных условий. Иногда стабильного качества воды достичь не удается, поэтому фильтры выбираются с некоторым запасом.

Рекомендуем товары

Рекомендуем

Система очистки воды из скважины №1 - Железо Марганец Аммоний Жесткость Цветность

Система очистки воды из скважины №1 — Железо Марганец Аммоний Жесткость Цветность

Наличие: есть

36 200 руб.

Система очистки воды из скважины №2 - Железо Марганец Мутность Запах сероводорода

Система очистки воды из скважины №2 — Железо Марганец Мутность Запах сероводорода

Наличие: есть

34 700 руб.

Система очистки воды из скважины №3 - Железо Марганец Жесткость

Система очистки воды из скважины №3 — Железо Марганец Жесткость

Наличие: есть

30 090 руб.

Система очистки воды из скважины №4 - Железо Марганец Аммоний Жесткость Цветность Мутность

Система очистки воды из скважины №4 — Железо Марганец Аммоний Жесткость Цветность Мутность

Наличие: есть

53 500 руб.

Система очистки воды из скважины №5 - удаление превышений железа, марганца, цветности, мутности, запаха

Система очистки воды из скважины №5 — удаление превышений железа, марганца, цветности, мутности, запаха

Наличие: есть

48 000 руб.

Система очистки воды из скважины №6 - удаление превышений железа, марганца, аммиака и умягчение воды

Система очистки воды из скважины №6 — удаление превышений железа, марганца, аммиака и умягчение воды

Наличие: есть

111 937 руб.

Схема устройства с гидроаккумулятором и насосной станцией

схема водоснабжения колодца с гидроаккумулятором

Автоматический режим подачи воды в дом из колодца строится на работе насоса. Более качественным вариантом, хоть и более дорогим, являются насосные станции.

Насосная станция хоть и стоит больше обычного насоса, однако ее стоимость определяет ее функционал. В состав станции входят следующие элементы:

  • электронасос
  • гидроаккумулятор
  • соединительная арматура
  • манометр
  • реле давления

Как правило, станции также оснащены внутренним фильтром, способным убирать все лишнее при перекачке воды по магистрали.

Одним из самых важных элементов в насосной системе является гидроаккумулятор. Именно он регулирует необходимый уровень давления и следит за тем, чтобы насосные трубки и прочие элементы быстро не изнашивались. Из-за работы аккумулятора даже при отсутствии электроэнергии на некоторое время можно иметь запас воды.

Основные положительные свойства аккумулятора заключены в следующем:

  • Продление срока пользования насоса. Любой насос имеет четко установленное количество включений в течении часа. Гидроаккумулятор не позволяет насосу включаться в тот период, когда бак заполнен. Это значит, что насосу не нужно включаться каждый раз. Запас включений увеличится и насос прослужит дольше.
  • Регулировка напора. Из-за увеличения/уменьшения напора пользователь встречается с такими неприятностями, как перепад температуры. Именно гидроаккумулятор призван держать напор на одном и том же уровне.
  • Смягчение гидроударов, способных повредить трубы.
  • Дополнительный запас воды при отключении электропитания.

Положительные стороны присутствия в насосной станции гидроаккумулятора выступают «за» его использование. Конечно, можно обойтись и без этого элемента. Однако те, кто подходит к вопросу организации водоснабжения решительно, все-таки приобретают гидроаккумулятор.

В отличие от использования насосов, с насосной станцией потребитель всегда может быть уверен в том, что необходимый объем воды в любое время будет предоставлен в нужном количестве из колодца в собственный дом.

Битва экстрасенсов – как найти место для колодца?

Перспектива обзавестись автономным водоснабжением на даче мотивирует копать колодец даже тех домовладельцев, которые подключены к центральному водоснабжению. Все просто – имея практически неограниченный запас ресурса, можно организовать качественный полив садовых и огородных растений, не опасаясь огромных счетов за потребленную воду. К тому же во многих поселках водопровод был проложен еще при Советском союзе и постоянные внеплановые ремонты превращают центральное водоснабжение в центральное водоотсутствие.

Автономное водоснабжение из колодца

Автономное водоснабжение из колодца

Почему колодец, а не скважина? Потому что это гораздо дешевле, долговечнее и не требует официальных разрешений от государственных инстанций. Колодец на даче вы можете выкопать сами, имея достаточный запас свободного времени и желание. Впрочем, даже наемные работники обойдутся дешевле аренды оборудования для бурения скважины.

Что нужно будет делать – это понятно, а вот как быть с выбором места для колодца? Можно проверить свои или соседские экстрасенсорные способности, но лучше воспользоваться подсказками природы.

Выбор места для колодца

Выбор места для колодца

  • Способ первый – измеряем водопоглощение кирпича из красной глины. Кирпичи для эксперимента должны быть как можно суше. Тщательно взвесьте каждый, запишите данные, пронумеруйте их и закопайте на полуметровую глубину в тех местах, где вы хотели бы выкопать колодец. Через сутки выкопайте кирпичи и снова взвесьте. Самый тяжелый кирпич и будет указывать на самое близкое расположение водоносного слоя.
  • Способ второй – наблюдаем за окружающим ландшафтом и поведением животных на даче. Некоторые собаководы заметили, что их воспитанники в летнюю жару предпочитают одни и те же места на даче всем остальным. Это объясняется тем, что близко от поверхности идет водоносный слой, который делает землю более прохладной. Смотрите и за растениями на вашем участке – мать-и-мачеха, сныть, осока, ольха, береза никогда не выберут для произрастания засушливую почву, они пускают корни только там, где близко к поверхности вода. Также наблюдайте за появлением тумана на даче – над тем местом, где много воды, будет образовываться туман.
  • Способ третий и самый точный – разведывательное бурение. Для этого способа подойдет даже обычный садовый бур, самодельный или купленный, с наращиваемой ручкой. Порой достаточно нескольких метров, чтобы понять, что внизу проходит водоносный слой.

Разведку, как и основные работы по обустройству колодца, следует проводить в летние месяцы, когда стоит жара – в эту пору весенние грунтовые воды уже не будут мешать работе и не введут в заблуждение. Вы сможете выкопать на даче действительно неиссякаемый колодец, который не будет пересыхать даже летом.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
