Подвесной потолок из гипсокартонных листов: все этапы монтажа своими силами – от подготовки проекта до покрытия финишным составом.

Когда домовладелец намеревается собственноручно смонтировать подвесной потолок, он встает перед выбором, какие материалы выбрать, какое дизайнерское решение его идеально устроит. Ведь стройматериалы он может купить любой расцветки и установить потолочную конструкцию в каком угодно дизайнерском решении.

Потолок из гипсокартона

Положительные качества гипсокартона

Отделочных материалов очень много, но специалисты отдают предпочтение именно гипсокартону. Для наших соотечественников этот строительный материал остается самым популярным. В отличие от прежних разработок, современные модели обладают:

• устойчивостью к воздействию высоких температур;
• влагостойкостью.

Предлагается гипсокартон:

• огнестойких видов;
• влагостойких моделей;
• стандартных разновидностей.

Виды гипсокартона по типу кромки

Вот основные преимущества, благодаря которым гипсокартон стал настолько популярен.

1. Сложных подготовительных процедур проводить не требуется. Материал обрабатывается легко.

1. Стоят листы гипсокартона недорого.

1. Монтировать такой отделочный материал просто.

1. Ухаживать за установленными пластинами несложно. Достаточно несколько раз в год протирать потолочную поверхность влажной ветошью.

1. Применяется гипсокартон повсеместно.

ГКЛ листы Knauf

Стоит обозначить и некоторые недостатки.

Во-первых, выглядит гипсокартон не настолько эстетично, как пленка ПВХ.

Во-вторых, не всякий гипсокартон обладает влагостойкостью. Поэтому влага может полностью уничтожить потолочную поверхность. Тогда потребуется ее замена.

В-третьих, только огнестойкий материал не считается горючим. Так что такой потолок можно устанавливать не во всех помещениях.

Проектирование потолочной конструкции

Создавая проект, часто используют одну из архитектурных программ. Предлагается готовая схема. Указывается, какие расходные материалы нужно будет приобрести. Конечно, можно делать работу по старинке, но тогда будет больше затрачено сил, денег, времени.

Проект потолка из гипсокартона

Первый этап. Рассчитывается периметр, используя простую формулу. К примеру, размеры комнаты 4 х 5 м. Тогда 5 х 2 + 4 х 2 = 10 + 8 = 18 м.

Это длина направляющих профилей. Все данные наносятся на миллиметровую бумаги.

К сведению. Длина противоположных стен может оказаться неодинаковой. Тогда для расчета используется больший показатель.

Разметка потолков

Второй этап. Рассчитывается каркасный профиль. Для выполнения работы потребуются профили 6 х 2,7 см. Их закрепляют с шагом 60 см. Необходимо, чтобы каждый профиль имел ту же длину, что и ширина помещения.

Число реек определяется следующим образом: ширина комнаты (в сантиметрах — 400) делится на шаг (в сантиметрах — 60). В результате получается цифра 6,66. Этот результат округляется до 7.

Две рейки (первую и последнюю) закрепляют, отступая от поверхности стены на 10 см. Остальные же секции крепят согласно обозначенному шагу. Места, где закрепляются рейки, обозначаются в проекте.

Нужно понимать. Расчет шага 60 см — это не случайная цифра. Нужно учитывать, что стандартный гипсокартонные листы имеют ширину 120 см или 60 см.

Комплектующие и крепеж для гипсокартона

Третий этап. Следует определиться, сколько потребуется подвесов. Шаг для их крепления также предусмотрен 60 см.

Число подвесов вычисляется таким способом: 400 делится на 60, получается 6,66. Результат умножается на 7. Значит, потребуется (после округления в большую сторону) 47 шт.

Первый подвес и последний принято крепить в 30-ти см от поверхности стены. На схеме такие места обозначают крестами.

Предпочтение отдается пружинным подвесам. А прямые подвесы обычно применяют:

• если потолочная поверхность абсолютно ровная;
• если высота конструкции превышает 12 см.

Четвертый этап. Определяют необходимое количество перемычек. Они придают конструкции востребованную жесткость. ((400/60) – 1) х 7 = 40 шт.

Подвесы из профиля для гипсокартона

Пятый этап. Остается посчитать, сколько потребуется:

• гипсокартонных листов;
• саморезов.

Квадратура помещения — 20 кв. м, а площадь листа — 3 кв. м. Значит, потребуется почти 7 листов гипсокартона.

И число саморезов также вычисляется очень просто, но нужно учитывать следующие правила.

1. Гипсокартон фиксируется «тридцатыми» саморезами, с длиной шага 25 см.

1. Для стен используется вариант 60 х 6 (с учетом длины шага 30 см). Для потолка — 60 см.

1. Фурнитура будет крепиться шурупами ЛН11:

• для профилей и подвесов — по 2 шт.;
• для профилей и «крабов» — по 4 шт.

Кроме того, необходимо определиться с числом осветительных приборов и отметить их расположение. Нужно высчитать длину электропроводки с небольшим запасом для соединений.

Чертежи собственными руками

Ну, давайте кончать с лирикой и будем переходить к более конкретной информации.

Составление чертежей

Рассмотрим три варианта пути, по которому вы можете пойти.

Чертежи на бумажном носителе

1. Первый – это составить чертеж вручную, используя классические циркуль, кульман и прочие приспособления. Требования к такому подходу достаточно просты – ваша задача выполнить чертеж в точном масштабе в двух плоскостях с указанием фактически высчитанных размеров всех его деталей. Минус данного метода в том, что вам понадобиться вспомнить основные приемы черчения, которые вы изучали когда-то в школе, к тому же при недостаточности опыта велика вероятность совершить просчет, что впоследствии доставит множество проблем.

Выполнение чертежа в компьютерной программе

1. Второй метод – это воспользоваться различными компьютерными программами для составления 3D чертежей. Одной из самых популярных таких программ является «Автокад». Данный продукт примечателен тем, что для разовой работы вы можете совершенно бесплатно и на легальных правах скачать студенческую версию с официального сайта разработчика, . Функционал ее хоть и будет ограничен, но его хватит для рассматриваемой нами задачи. Минус такого решения, что вам потребуется знание подобных программ и умение работать с ними.

Профессионал за работой

1. Третий и самый правильный вариант – это заказать профессиональный чертеж в архитектурном бюро. Конечно, это потребует вложения определенной суммы, и для кого-то она может показаться немаленькой, но преимущества, которые вы получите, будут достаточно весомыми. Во-первых, вы гарантируете себе точность и правильность расчетов. Во-вторых, специалисты учтут не только внешний вид потолка, но и его оптимальную конструкцию в плане прочности. В-остальных, вы предостерегаете себя от возможных несостыковок на этапе монтажа, так как появляется ответственное лицо за конструкцию

В остальном, решать, конечно же, вам. Вы можете ограничиться простым наброском контуров на пачке сигарет и не прогадать при этом. В общем, взвешивайте все за и против и принимайте устраивающее вас решение.

Не только чертить, но и видеть

Перед вами виртуальный дизайн-проект помещения

Давайте немного подробнее поговорим про создание чертежей компьютерным способом, так как это наиболее современный и точный метод. Именно его и будут использовать профессионалы.

Что этот метод может предложить такого, чего нельзя достичь другими путями:

• Загрузив библиотеку готовых материалов, профилей, креплений, подвесов и прочего, вы сможете проверить, можно ли притворить вашу задумку в жизнь и что для этого потребуется.

Визуализация сцены в 3D программе

• Работа в 3D с текстурами вид позволит вам увидеть конечный результат вашей работы, не покупая материалов и не затрачивая сил на монтаж. Изображения порой получаются настолько реалистичными, что их сложно отличить от настоящих фотографий.
• Увидев готовый результат, вы сразу поймете, нравится ли вам подобная конструкция, что, как вы понимаете, будет намного дешевле и проще чем собрать все по факту, и уже потом разочароваться.

Сбор оборудования, закупка расходных материалов

Инструменты для монтажа гипсокартона

Каждый мастер самостоятельно определяет, какие инструменты ему понадобятся. Многое зависит от навыков, приобретенных каждым специалистом индивидуально. Поэтому здесь перечисляются только те инструменты и материалы, без которых качественно выполнить работу невозможно:

• направляющие;
• ножницы по металлу;
• перфоратор (соответственно и сверло-бур);
• «серпянка» (подходящей ширины лента для швов);
• шуруповерт;
• дюбели;
• уровень лазерный (чтобы делать замеры всей комнаты);
• уровень водный (минимальная длина — 2 м);
• гипсокартон;
• молоток;
• саморезы;
• рулетка;
• анкеры, фиксирующие подвесы;
• «крабы» (крепежные элементы);
• потолочные подвесы;
• монтажный нож;
• профили для потолка;
• средства защиты мастера — пластиковые очки, респиратор, перчатки.

Важно! Каждый потолок имеет свои особенности. Поэтому для работы с ним могут потребоваться и дополнительные элементы. К примеру, если стыковые профили располагаются на разной высоте, нужны будут фиксаторы. Имеется в виду, что в бетоне были замешены крупные камни, теперь препятствующие нормальному сверлению.

Комбинированные потолки

Когда встаёт выбор между натяжным потолком и гипсокартонным, необязательно отказываться от одного из вариантов. Их можно комбинировать. Например, все объёмные фигуры выполнить из гипсокартона, а всё остальное пространство выровнять натяжным потолком. Таким образом, можно сочетать матовую и глянцевую фактуру. А это очень красиво.

Монтирование направляющего каркаса

Действие первое. Используя рулетку, определяют наиболее низкий угол помещения. Устанавливается метка:

• если не будут монтироваться встроенные осветительные приборы, тогда в 5-ти см от потолка;
• если планируется установка осветительных устройств, тогда в 9-ти см от потолка.

Действие второе. Отмечают аналогичную высоту во всех прочих углах, применяя уровень. Вдоль всех стен дополнительно устанавливаются метки на высоте первой точки (делается по нескольку отметин). Их следует соединить. Для этого применяют:

• длинную линейку;
• строительный шнур (нужно его хорошо натянуть);
• многоточечное обозначение.

Действие третье. Производится крепление на стены направляющего профиля. Углы обычно обустраиваются стыковыми швами. В помещениях с большой квадратурой это делается в обязательном порядке. Но тогда потребуется укрепление конструкции, чтобы элементы не разъехались под ее весом. С этой целью используют любой материал, обладающий хорошей плотностью:

• пластик;
• жесть;
• фанеру.

Крепление направляющего профиля

Этот материал накладывают поверх всех швов. Его нужно прочно прикрепить дюбелями к стене. Далее укрепляют угловые стыки профиля.

На заметку. Можно использовать уплотнительную ленту «серпянку». Хотя ее продают далеко не во всех специализированных магазинах.

Установка основного потолочного профиля

Соединение 2 уровней профиля

Следует выполнять монтаж в строгой очередности.

1. Обычные размеры листов гипсокартона – 120 х 250 см. Так что потолочные профили потребуется крепить с соблюдением шага в 40 см. Тогда каждый лист удастся закрепить по краям, а также посередине в двух местах. Нужно будет произвести параллельные разметки с соблюдением 40-сантиметрового шага.

1. Из того же самого профиля формируются перемычки и крепятся на поперечных стенах (через каждые 250 см). Но размеры листов могут оказаться нестандартными, тогда расстояние определяют по другим расчетам. В местах стыков монтируются «крабы».

Соединение потолочных профилей крабом

1. Нужно определиться, где будут установлены подвесы. Первый подвес следует установить в 25 см от плоскости стены. А последующие подвесы – с учетом шага в 50 см. Подвесы крепятся анкерами. Здесь обычные дюбели не применяются, ведь они не имеют резьбу. И тогда под действием гравитации элементы конструкции самопроизвольно «выдернутся» из потолка.

1. Крепят потолочные профили к подвесам. Начинают выполнять эту работу с углов комнаты. Можно считать, что каркас для подвесного потолка полностью подготовлен.

Крепление основного профиля на подвесы

Крепление металлического профиля к потолку

Потолки из гипсокартона в различных помещениях

В зале и в гостиной

В спальной

В детской комнате

На кухне

В прихожей и в коридоре

В частном доме

Методика установки гипсокартонных листов

Крепление гипсокартона к профилю

Первый шаг. Материал нарезается для установки в тех местах, где нет потребности (возможности) размещать целые листы.

Второй шаг. Используя монтажный нож, снимают фаску на кромке. Тогда удается обеспечивать глубокое проникновение в щели подготовленного шпаклевочного состава.

Крепление листов гипсокартона, стыки

Третий шаг. Начинают крепить листы гипсокартона с какого-либо угла. Потребуется разместить первый шуруп на расстоянии от края в 10 см. Нужно выдерживать расстояние между вкручиваемыми шурупами 20 см.

Монтаж листов ГКЛ на потолке

Следует учитывать. Шляпки шурупов выступать не должны. А еще крайне желательно, чтобы на смежных листах шурупы располагались вразнобой, а не напротив друг друга.

Четвертый шаг. Пришло время устанавливать все остальные листы. Только по периметру будет оставаться зазор. Он незначительный – ориентировочно 2 мм. Когда эти листы стыкуются, допускается минимальный сдвиг в одну ячейку. Следует проследить, чтобы все листы крепились и по краям, и в центральной части.

Раскладка листов

Составление схемы

В зависимости от того, какой вид каркаса выбран, проводятся необходимые замеры. Затем на листе бумаги чертится схема с учетом особенностей выбранной конструкции.

Для ячеистого каркаса:

• Измеряется длина каждой стены. Именно каждой, так как нередко противоположные стены в квартирах не совпадают по размерам.
• Вымеряется расстояние от пола до потолка по углам комнаты и в ее центре.
• От самой низкой точки потолка откладывается толщина подвесной конструкции. Она зависит от того, что будет помещаться в пространстве между базовой поверхностью и гипсокартоном. Это могут быть утеплитель, звукоизоляция, элементы освещения, проводка или другие коммуникации. Минимальное расстояние между потолком и гипсокартоном – 50 мм.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как нанести жидкие обои на гипсокартон и можно ли это делать?

• Чертится схема расположения несущих профилей и поперечин. При этом надо выбрать оптимальный шаг так, чтобы листы обязательно стыковались на профиле. Обычно шаг составляет 60 см.
• В результате получится сетка с ячейками одинакового размера. На ней надо обозначить места крепления подвесов с шагом 30–40 см.
• Нелишним будет нанесение на схему всех коммуникаций и расположения светильников.

Для поперечного каркаса:

• Высота конструкции выбирается по тому же принципу.
• Шаг несущих профилей составляет 0,5 метра.
• Места расположения подвесов определяются так же, как и для ячеистого каркаса.

Для многоуровневых конструкций четкого алгоритма не существует. Порядок работ зависит от числа уровней, расположения коробов и других особенностей дизайнерского потолка. Но общие принципы размещения элементов крепления остаются те же.

Финальный этап — финишная отделка потолка

Для первичной заделки швов применяется грунтовка. Меняется пористая структура, материал становится более плотным. В результате лучше впитывает шпаклевку. Нужно дождаться, когда шпаклевочный состав впитается, высохнет.

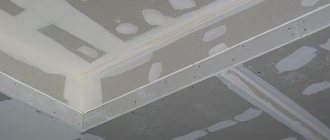

Шпаклевание гипсокартонного потолка

Шпаклевку нужно наносить и на швы между гипсокартонными листами, и на шляпки шурупов. Такая работа выполняется качественным шпателем. Его края должны быть ровными и острыми. Следует использовать шпаклевочную массу, предназначенную специально для заделки швов. На этикетке такое предназначение обязательно указывается.

После окончательного просыхания швов для их последующей проклейки используют шовную ленту. Места стыков, что важно учитывать, обязательно заделывают с нахлестом. Дальше ленту обрабатывают шпаклевкой. В это же время заделывают все трещины, что удастся выявить.

Нужно дождаться, когда высохнет шпаклевочный слой. После этого можно будет наносить финишное покрытие. Это могут быть штукатурка, краска и пр. В завершение обустройства потолка монтируют осветительные приборы. Естественно, если они изначально были предусмотрены в проекте.

Отделка стен пластиковыми панелями в ванной, читайте здесь.

Цены на ГКЛ

Видео: Подвесной потолок из гипсокартона своими руками:

(No Ratings Yet)

Типы каркаса на потолок

Обрешетка бывает двух видов:

• Ячеистая, когда несущие профили или брусья создают своеобразную решетку (см. следующее фото). Как правило, используется в большинстве случаев выравнивания потолка гипсокартоном.

• Поперечная. Профили или рейки располагаются только в одном направлении, а ГКЛ крепится к ним поперек. Этот способ обычно используют опытные мастера.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Откосы из гипсокартона: установка своими руками

Также бывают одноуровневые и многоуровневые конструкции. Потолок в два и более яруса довольно сложен в расчете и монтаже, но все затраты с лихвой окупаются оригинальным внешним видом. Для разработки проектов таких конструкций лучше прибегнуть к помощи профессионального дизайнера.
