Печь с водяным контуром: особенности и теория, покупать или делать, решения, запуск в системе

Если вы выбрали для обогрева печное отопление и хотите, чтобы температура равномерно распределялось по всей площади – вы пришли по адресу. В данной статье мы расскажем, как установить печь для дома со схемой водяного отопления европейского качества по цене ниже среднерыночной.

Особенности

Владельцы домов до сих пор пользуются теплообменниками. Особенно их использование распространено в сельской местности и новых районах городов, где пока отсутствует газовое снабжение. Обычная печь на дровах распространяет тепло неравномерно. Использование же водяного контура позволяет равномернее распределять тепло по жилью.

Печное отопление, дополненное системой водяного контура, характеризуется улучшенными параметрами и дополнительными преимуществами:

• Обеспечение длительного горения топлива.
• Получение единиц теплового потока не только от тления дров, но и в процессе сгорания газов.

Виды дровяных печей по материалу изготовления

Печи на дровах, оставаясь по-прежнему отличным источником тепла, хорошо вписались в современные системы отопления частных домовладений. Дровяные печи можно разделить по материалу изготовления на следующие основные группы:

• кирпичные (каменные);
• чугунные;
• стальные.

Кирпичные дровяные печи

Кирпичные печи наиболее долговечные и дорогие в возведении. Хорошая печь стоит не дешево, да и опытного мастера по ее монтажу найти не просто. Для строительства такой печки используются шамотные и огнеупорные красные кирпичи, как и при кладке дровяного камина, специальные мастики для кладки, чугунные дверцы, колосники, и задвижки для дымоходной трубы. Кирпичная печь достаточно долго нагревается, но и продолжительное время сохраняет тепло в помещении.

Чугунные дровяные печи

Чугунные печи используются обычно как дополнительный источник тепла. Производители создают из чугуна не только источники тепла, но и красивейшие изделия, отлично вписывающиеся в интерьер любого дома. Нагретый чугун превосходно держит тепло, а наличие варочной поверхности позволяет приготовить пищу или согреть воду для бытовых нужд.

Металлическая дровяная печь

Металлическая дровяная печь может быстро поднять температуру в помещении, используя при этом минимум топлива, но тонкая сталь, из которой они собираются, не позволяют продержаться теплу долго. Самым простым видом металлической печи является всем известная «буржуйка», которую часто используют для обогрева небольших дачных домиков или гаражей.

Как уже было сказано выше, сама печь обогревает только то помещение, в котором она находится. Для того чтобы осуществить перенос тепла и в другие помещения, существует два способа – организация воздушного отопления с системой воздуховодов, либо водяного отопления от печи с теплообменником, трубной разводкой и радиаторами отопления. Воздушное отопление проще в обустройстве, но имеет ряд недостатков, которые в совокупности перевешивают в сторону использования традиционного водяного контура отопления.

К недостаткам воздушного обогрева можно отнести:

• монтаж воздуховодов, по которым распространяется теплый воздух, необходимо осуществлять на этапе строительства дома, так как они достаточно громоздкие;
• необходимость монтажа вентиляторов с регулятором интенсивности потока, которые улучшают циркуляцию воздуха, но издают шум. Рушить эту проблему может установка печи с вентиляторами в подвале дома.
• Необходимость установки дополнительных воздушных фильтров для исключения переноса пыли.

Достоинство воздушного отопления, которое в то же время является и недостатком – низкая инерционность. То есть помещения начинают прогреваться сразу после растопки печи, но также быстро они и охлаждаются.

К еще одному достоинству воздушного отопления можно отнести отсутствие радиаторов отопления. Воздуховоды, как правило, прячутся под потолком строения, а пространство под окнами остается свободным.

В большинстве случаев, владельцы домов с печным отоплением делают выбор в пользу водяного контура отопления частного дома, поэтому разберем детально этот вариант.

Достоинства и недостатки

Печь стала необходимым предметом в условиях российских холодов, но зачастую ассоциируется только как способ обогрева. Тем не менее, печное отопление с водяным контуром способно обеспечить как теплом, так и горячей водой.

Плюсы:

• высокий срок службы даже при экстремальных условиях;
• использование экологических материалов для топки, которые находятся в свободном доступе и по приемлемой цене;
• разнообразие дизайнов;
• многофункциональность – дает возможность нагреть помещение, готовить, разогревать продукты;
• схожесть внешнего вида с камином повышает уровень комфорта.

Однако есть ряд недостатков, которые ожидают владельца в процессе эксплуатации:

• долгий прогрев до теплоотдачи;
• нужно тщательно ухаживать за зольником, дымоходом, тягой;
• чем больше мощность, тем крупнее размер отопительного прибора;
• повышенная пожароопасность;
• жар будет распределяться только по тем комнатам, что находятся в непосредственной близости от установки;
• большая часть тепла выходит через трубу, что значительно снижает показатель КПД;
• придется своевременно закладывать дрова, очищать печь от отходов и золы;
• чтобы монтировать агрегат, нужно обладать определенными знаниями;
• если аппарат неправильно используется, то он может стать причиной отравления угарным газом.

Когда люди находятся в жилом комплексе не постоянно, а приезжают на лето, рекомендуется использовать морозостойкое вещество для печки, способное выдерживать оттаивание и замораживание без разрушения конструкции, с целью сохранения первичных функций.

Особенности обогрева на базе печки

Печное отопление – норма для российских деревень, надежность и практичность которого проверенна веками. И сегодня во многих деревенских домах стоят печи с плитой для готовки пищи и подом для выпечки хлеба.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

Без контура с водой по дому дровяная печь способна прогреть лишь небольшое пространство вокруг себя. Для отопления одной-двух комнат такой вариант приемлем, но для большого коттеджа уже нет

В качестве топлива в подобных деревенских печах сжигают:

• уголь;
• торф;
• дрова;
• брикеты (евродрова).

Принципиальной разницы между этим типами топлива с точки зрения устройства печки внутри и разводки системы водяного отопления по частному дому нет. Одни из них дают больше жара, а другие прогорают дольше. Но конструкция топки и схема разводки труб с теплоносителем по комнатам во всех случаях одинаковы.

Делая выбор в пользу печного обогрева, не стоит забывать о противопожарных нормах устройства кирпичных печей – только их неукоснительное соблюдение позволит свести риск возникновения пожара к минимуму

Среди достоинств печного отопления числятся:

• отсутствие зависимости от наличия в сети электроэнергии;
• сравнительно низкая стоимость устройства отопительной системы;
• дешевизна твердого топлива и возможность использования разных его видов;
• предельная простота эксплуатации;
• длительная отдача тепла (для кирпичных конструкций);
• универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Два главных недостатка печей с водяным контуром – невозможность автоматизации работы и проблематичность регулировки теплоотдачи в отдельных комнатах

Также из недостатков печного отопления следует упомянуть:

• долгий прогрев системы до начала теплоотдачи;
• потеря массы полезного пространства в доме из-за массивности печи;
• большой вес печной конструкции из кирпича;
• низкий КПД из-за ухода значительного объема тепла в трубу;
• высокая пожароопасность при неправильной эксплуатации.

Кирпичная отопительно-варочная печь для частного дома с водяным отоплением в зависимости от конструкции и количества рядов может весить от 1,5 до 10 тонн. Плюс сюда добавляется вес трубы.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Устройство печи с водяным контуром

Классифицируется несколько способов реализации:

• построить с изначальным включением правильного размера теплообменника;
• вмонтировать регистр в уже готовый тепловой агрегат.

Принцип работы простой:

• в контур, расположенный в топливной части, следует вода;
• в процессе прогорания дров или другой разновидности топлива осуществляется нагрев жидкости;
• далее кипяток попадает в конвективно-радиационный отопительный элемент, который распространяет тепло по комнатам;
• после остывания, вода возвращается к змеевику.

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов. Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м. По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.

Виды схем систем отопления для печи

Обязательно такая конструкция оснащается кранами для сливания жидкости. Это необходимо сделать перед наступлением холодов, так как замерзшая вода способна повредить аппарат. Как альтернатива – изначальное использование антифриза в роли жидкого вещества.

Рассмотрим подробно каждый из трех типов структур.

Открытая

Классическая конструкция, функционирующая по принципу естественной циркуляции, то есть благодаря различной плотности холодного и горячего водного вещества. Подходит для небольших зданий.

Ставится она по традиционному плану – от печки начинается разгонная труба в высоту больше 2,5 м и диаметром от 50 мм. Сверху помещается расширительный бак открытого типа.

От верхнего выхода теплообменника до бака должен быть уклон в 30 градусов для избежания гидроударов. Обратный отвод ставится в горизонтальном положении, затем делается слив для опустошения теплообменника.

При этом окружность должна быть более 32 мм. Рекомендуемый материал в зоне подключения к печи – только сталь или медь.

Закрытая

В нее входит обязательная установка насоса для циркуляции и рециркуляции, бака-накопителя, манометра или термоманометра, автоматического воздухоотводчика и предохранительного клапана.

Помимо этого, есть вероятность монтажа теплообменника, который значительно увеличивает общий КПД, регулирует тепловой режим, накапливает тепло при циркулярной работе печки.

Обвязку также предполагается делать из металлических труб.

Комбинированная

Является наиболее предпочтительным решением. Искусственный обогрев помещений выполнен по правилам естественной циркуляции жидкостей. Вспомогательно осуществляется резервный запас с помощью циркуляционного насоса. В холода подобная конструкция послужит в комнатах дома обогревателем, и позволит готовить еду без применения иных энергопотребителей.

Организация водяного отопления в частном доме от печи на дровах

Печь с водяным контуром для отопления частного дома оптимальное решение для обогрева удаленных помещений. Работает это следующим образом: в топке печи, либо в системе дымохода, через который уходят нагретые газы, устанавливается металлический теплообменник, который имеет подводную и отводную трубу. В подводную трубу подается холодная вода, а из отводной выходит нагретая.

Так как холодная вода имеет большую плотность, чем горячая, она вытесняет из теплообменника нагретую воду и проталкивает ее по трубам вверх через радиаторы отопления по всему дому. Трубы располагаются с уклоном примерно в 3-5 градусов от печи, таким образом, происходит самоток теплоносителя. Для наилучшей циркуляции в систему добавляют циркуляционный насос, который позволяет жидкости постоянно двигаться в трубах, не застаиваясь и не перегреваясь.

Так как нагрев в печи происходит неравномерно, вода может быстро расширяться. Чрезмерное расширение может привести к взрыву и разрушению трубопроводов. Чтобы компенсировать расширения теплоносителя, в систему отопления также устанавливается расширительный бак.

В качестве теплоносителя можно использовать не только воду, но она является самым универсальным и дешевым средством, хоть и имеет значительные ограничения в эксплуатации. Основное из них – невозможность использования ее в домах с некруглогодичным проживанием. Если не топить печь зимой, вода в трубах попросту замерзнет и расширится, повредив трубы и теплообменник. Поэтому воду либо сливают перед наступлением холодов, либо используют антифризы.

При сливе воды существует проблема коррозии труб в связи с попаданием в закрытую систему воздуха, поэтому слив воды так же не решает всех проблем.

Использование специальных антифризов для систем отопления может решить данную проблему, но главным недостатком является высокая стоимость таких составов и необходимость их периодической замены.

Одним из вариантов решения проблемы замерзания воды в системе является врезка в отопительный контур небольшого резервного электрического котла, который будет поддерживать температуру теплоносителя выше 0 градусов, расходуя при этом минимальное количество электроэнергии.

Оборудовать водяным контуром можно практически любую дровяную печь. Существует три основных варианта обустройства водяного отопление в частном доме от печи на дровах:

• использование заводской покупной печи с установленным водяным контуром;
• строительство кирпичной печи «с нуля» и монтаж в него водяного контура;
• установка водяного контура в уже построенную печь.

Каждый из этих вариантов имеет свои достоинства и недостатки. Разберемся с каждым отдельно.

Установка водяного контура в уже построенную печь

Это самый оптимальный и недорогой вариант для домов, где уже стоит построенная печь, и владельцы решили эффективно использовать ее тепло для обогрева всех помещений в доме. Как правило, в таких случаях теплообменник монтируют в топке печи, иногда для этого приходится производить частичный демонтаж конструкций.

Простейшим теплообменником является однорядный или двухрядный змеевик, сваренный из металлических труб. Лучшим материалом изготовления является нержавеющая сталь или медь, которые меньше всего подвержены коррозии и прогоранию и прослужат долгие годы, но эти материалы значительно дороже своих аналогов и используется редко.

Некоторые умельцы используют в качестве теплообменников готовые чугунные радиаторы, но их эффективность ниже, что делает эту задумку неоправданной.

Чаще всего для таких целей применяется жаропрочная сталь, из которой, либо изготавливают трубчатые змеевики, имеющие большую площадь нагрева, либо водяные рубашки из листовой стали, которые проще в изготовлении. Толщина стали, как правило, выбирается в пределах 3-5мм.

Различные конструкции таких теплообменников вы можете увидеть в фотоподборке:

Строительство кирпичной печи с водяным контуром

Любое новое строительство в наше время сопряжено с большими расходами, особенно если это касается каменных печей, ведь мастеров, хорошо знающих свое дело, достаточно мало, а цены на их услуги очень высоки.

Тем не менее, у каменных печей есть достаточно много преимуществ:

• срок службы таких печей может в разы превышать покупные варианты из металла;
• сравнительно высокий КДП, достигающий 70%;
• способность долго сохранять тепло и подогревать теплоноситель, даже когда дрова в топке прогорели;
• сама по себе конструкция печи становится центром притяжения в доме и создает уют.

Преимуществом также является возможность размещения теплообменников гораздо больших размеров, чем при реконструкции печи. В данном случае есть возможность установки теплообменника как в топке, так и в дымоходных каналах, для подогрева воды от нагретых газов.

При расположении обменника непосредственно в топке, нагрев воды происходит значительно быстрее, но при этом на самом змеевике или металлической рубашке будет постоянно образовываться конденсат и сажа. Также, в нештатных ситуациях будет существовать опасность закипания и взрыва теплообменника.

Этих проблем можно избежать, расположив змеевик теплообменника в дымоходных каналах. Тогда нагрев будет происходить медленнее и более равномерно. При этом надо учитывать, что площадь поверхности такого теплообменника должна быть как минимум вдвое больше площади конструкции, располагаемой в истопнике.

Как было сказано выше, монтаж стационарной кирпичной дровяной печи является сложной задачей, с решением которой могут справиться только опытные мастера-печники. В случае, если устройство такой печи невозможно, существует масса вариантов дровяных печей промышленного производства, которые успешно работают и имеют множество преимуществ.

Печи с водяным контуром для отопления частного дома заводского изготовления

В подавляющем большинстве случаев покупные стальные или чугунные печи обойдутся дешевле каменных, а их установку вполне можно произвести самостоятельно. Все элементы печей изготавливаются на высокотехнологичном оборудовании в заводских условиях, поэтому качество таких теплогенераторов на порядок выше кустарных вариантов. К тому же такие печи имеют гарантию производителя, что также является неоспоримым достоинством.

Металлические дровяные печи с жидкостным контуром различны по конструкции и могут иметь вид каминной топки или твердотопливного котла с топливной дверцей со смотровым окном и (или) жарочной поверхностью. Вариантов множество, а фантазия конструкторов безгранична.

На рынке дровяных печей лидерами являются такие производители как ABX, BLiST, Hergom, Klover, La Nordica, Термофор, Везувий, Лаотерм, Ермак, Теплодар. Рассмотрим несколько примеров продукции данных производителей и расскажем об их характеристиках.

Разновидности печей

Печь с водяной рубашкой (теплообменником) обеспечивает длительный и равномерный нагрев воды. Это происходит благодаря тому, что ее стенки долго остывают, продолжая нагревать жидкость. Для создания подобной системы можно использовать готовые устройства небольшого размера.

Кирпичные

Теплогенератор такого вида доставляет сложности при кладке. Конструкция состоит из следующих частей:

• металлической плиты;
• универсальной коптильно-варочной камеры;
• вентиляционного канала;
• коробки-водогрейки;
• духового шкафа.

Для создания используется огнеустойчивый кирпич и раствор.

Каминные

Прекрасно объединяют в себе назначение модного камина и отопительной печи с варочным контуром. Зачастую в них применяются защищающие дверцы, выполненные из стекла, устойчивого к жару. Они неплохо смотрятся в интерьере, при этом достаточно надежны и не пожароопасны. Основным достоинством остается высокопрочность чугуна, позволяющая ему с легкостью переносить значительные перепады температур.

Металлические

Устройства из металла (чугуна и стали) относятся к категории постоянного действия, то есть их нужно методично «подкармливать» для получения теплоотдачи. При этом скорость разогрева помещения у них очень быстрая. Представлен такой агрегат в разных ценовых диапазонах, но и безопасность у него намного ниже, так как стенки нагреваются до максимальных температур. Пожар может произойти даже от небольшого соприкосновения с поверхностью.

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

• В тамбуре теплицы необходимо выложить кирпичную печь.
• По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
• Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

• Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
• Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
• Установка топки внутри бочки.
• Вывод из бочки дымохода.
• Установка дополнительного расширительного бачка на бочку.
• Сварка отопления для теплицы из профильной трубы.
• Раскладка труб внутри конструкции теплицы.
• Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Пеллетные котлы российского производства

Жаротрубный котел

Типы печей по методу нагревания

Работают печи для водяного отопления дома на дровах, угле, торфе, евродровах. По типу камеры они отличаются по габаритам и делятся на переносные и стационарные. По внешнему виду дверцы в печи бывают с прямоугольными, щелевыми, круглыми и шахтными разъемами. Также печи могут обладать одним или двумя действующими отсеками.

Однокамерные

Подходят для небольших помещений, быстро прогревают пространство, доступны по цене и не требуют особых знаний при эксплуатации.

Двухкамерные

Нижние и верхние части работают по принципу самообеспечения. В цокольном отделе сгорает топливо, преобразуясь в газ, который поднимается и соединяется с кислородом. Такая система позволяет экономить на топливе, при этом уровень КПД максимальный.

Конвекционные

Функционирование модели обеспечивает циркуляция воздуха, поэтому холодный поток, поступающий снизу, сверху нагревается до высоких температур. Быстрый разогрев помещения, но и такое же остывание.

Условия оптимальной работоспособности систем

Система будет работоспособной при условии наличия постоянной циркуляции теплоносителя в трубах. Это обеспечивается обязательным уклоном, а также желательной установкой циркуляционного насоса, гарантирующий необходимое движение и предотвращающий закипания воды.

Небольшие по габаритам, но отличающиеся достаточной мощностью насосы гарантируют хорошую циркуляцию. Они необходимы особенно при большой протяженности отопительной системы. Установка такого насоса выполняется на обратку, то есть на возвращающую теплоноситель трубу.

Рассчитывать только на насос и монтировать трубопроводы без уклона не следует, поскольку при перебоях в поставках электроэнергии может возникать закипание и выход из строя и насоса, и самой системы. В таких случаях лучше прибегать к установке расширительных баков, которые компенсируют расширение воды.

Завершаются проектные работы ознакомлением специалистов со схемами. Они помогут устранить ошибки, ведущие к нестабильной работе водяного отопления от печки. Это также возможность избегания нарушений правил безопасности.

Медные

Такой змеевик достаточно действенный, потому как его теплопроводность считается очень хорошей. Но у него есть один существенный недостаток – температура плавления составляет 1083 °С. При использовании агрегата с соблюдением установленных правил можно не беспокоиться о приведении устройства в негодность. Но в экстренных и непредвиденных обстоятельствах, жар может достигать 1200°С. А появляющийся при остывании конденсат имеет примеси опасных химических соединений, приводящих к образованию коррозии. Поэтому устанавливать такой тип теплообменника в кирпичную кладку строго запрещено.

Чугунные

Весьма восприимчивы к ржавлению, обладают повышенной ломкостью, а термические изменения, возникающие при охлаждении и разогреве, являются причиной появления расщелин, что приводит к выходу из строя теплообменника. Чугунный регистр, в связи с недостаточной обработкой металла, конструируется из литых запчастей, что снижает его надежность. Также из недостатков можно отметить – большой вес.

Стальные

Теплообменники из такого материала встречаются чаще из-за его доступности, а также возможности применения любой обработки. Согласно рекомендациям, контуры выполнены из жароустойчивой стали размером от 3 до 5 мм, прибегая к использованию труб без швов.

Из нержавейки

Стоимость такого теплообменника на уровне предыдущих вариантов, но по эксплуатационным характеристикам аппарат превышает их.

Они идеально подходят для бань, деревянных домов и коттеджей, поскольку обладают особой защитой от воздействия высоких температур, что увеличивает их срок службы.

Преимущества и недостатки отопления дровами

Высокая популярность дровяного отопления, обусловлена наличием у этого топлива ряда преимуществ. Давайте рассмотрим их плюсы:

Самое важное и весомое достоинство дров – это их доступность. Если взглянуть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами

Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов. Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер. Поэтому даже при наличии электричества и подведенного газа, многие предпочитают купить недорогой котел на дровах, вместо более дорого электрического или газового. Следующие достоинство – это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто покупаете, подключаете и пользуетесь. Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.

Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

• Первое о чем хочется сказать – это большой расход дров. Так как это топливо с маленькой калорийностью, то даже для того чтобы отопить небольшой деревянный дом, потребуется внушительная поленница. Что уж тут говорить о современных частных домах и коттеджах площадью в несколько сотен квадратных метров.
• Второе – это низкая эффективность. Конструкция такого прибора не позволяет извлечь максимум энергии из топлива, поэтому часть его улетает в трубу. КПД котла на дровах с водяным контуром находится в пределах 70-80%.
• Дрова в котле быстро прогорают. Чтобы поддерживать комфортную температуру в помещениях, необходимо днем и ночью дежурить возле котла, постоянно подкидывая новую порции топлива в топку. Согласитесь, не очень приятная перспектива, а автоматизировать подачу дров у вас вряд ли получится.
• Необходимость в помещении для установку как самого котла отопления, так и для хранения огромного запаса дров. Отопительный прибор из соображений безопасности должен быть вынесен в построенную для него котельную. Поленницу также нужно оборудовать неподалеку, чтобы топливо всегда было в шаговой доступности.

Вот вкратце об особенностях этих приборов. Больше информации о работе отопительных котлов на дровах смотрите в следующем видео:

Выбор печи с водяной рубашкой – рекомендации

Чтобы подобрать систему, подходящую именно для вашего дома, необходимо учитывать следующие параметры:

• для небольших сооружений с хорошим утеплением вполне подойдет металлическая конструкция;
• в строениях чуть крупнее продумайте схему так, чтобы одна установка могла воздействовать на все здание. Для этого можно попробовать спроектировать нагрев с помощью водяного или парового контура;
• для построек с одним этажом подключение контурного прибора осуществляется как к кирпичной, так и сделанной из чугуна конструкции;
• в многоэтажках (2, 3, 4) больше всего подходит чугунная печь-котел.

В последнюю очередь придется определиться с видом топлива, так как от этого будет зависеть разновидность и окончательная стоимость печного оборудования.

Обзор и стоимость популярных моделей

Много проверенных производителей предлагают свою продукцию, но наибольшей популярностью пользуются российские модели.

1. «Экокамин». Компания предлагает модель Бавария Призматик — экономное устройство с КПД в 78%. Удобные размеры топки позволяют вмещать поленья до 50 см. Мощность нагрева составляет 14 кВт, что дает возможность обогреть помещение площадью около 100 кв. м. Качество используемых материалов гарантирует бесперебойную работу камина более 10 лет. Стоимость модели в районе 45 тыс. руб.
2. Чешский камин Belt 10 Aqua от АВХ отличается внешней эстетикой с комбинацией металла и натурального камня. Отапливаемый объем до 220 куб. м. Мощность камина составляет 10 кВт. В качестве топлива используются как дрова, так и угольные брикеты. Стоят печи этой линейки от 130 тыс. руб.
3. Варта Аква с плитой и водяным контуром. Здесь собраны воедино камин и оборудование для приготовления пищи, что очень удобно для использования в маленьких помещениях. Мощность модели 13 кВт. Отапливаемая площадь до 130 кв. м. Работает на дровах и буром угле. Стоимость такого универсального камина от 35 тыс. руб.
4. Ангара Аква. Камин изготовлен из листового железа. Внутренняя часть топки облицована жаропрочным веществом. Мощность 13 кВт, отапливаемый объем составляет 230 куб. м. Это позволяет протопить дом до 160 кв. м. Устройство оснащено призматическим панорамным стеклом. Работает на пеллетах, сухих дровах и угле. Цены на модели Ангара Аква начинаются от 45 тыс. руб.
5. EdilKamin Acquatondo 22 prizma. Итальянский камин с прекрасными внешними и функциональными характеристиками. Способен производить горячую воду для отопления дома и техническую для обеспечения бытовых нужд. Работает на дровах и угольных брикетах. Мощность 23 кВт. Установка пристенная или фронтальная. Цены на такое оборудование начинаются от 200 тыс. руб.

Камин с водяной рубашкой Belt 10 Aqua от АВХ
Среди всех представленных моделей, наверняка найдется та, которая больше всего отвечает заявленным требованиям. Ежегодно выпускаются новые усовершенствованные камины, установив которые можно создать необходимый домашний уют и комфорт в доме.

Монтаж печей для дома со схемой водяного отопления – пошаговая инструкция

Дабы избежать неприятных последствий неправильной сборки печи и теплообменника, лучше привлекать специалиста – монтажника. Он учтет все тонкости:

• Правила пожарной безопасности. Необходимо защитить от возгорания стены вокруг установки негорючими материалами.
• Сборка дымоотвода – следующий шаг. Отличные варианты комплектации можно приобрести у производителя Ferrum.
• Специальный зазор в пять миллиметров, который оставляется при монтаже труб, нужно заполнить подходящим жароустойчивым герметиком.
• Ни в коем случае нельзя замуровывать конструкцию вплотную, необходимо оставить зазор между ней и стенками в 10/15 мм, чтобы компенсировать температурное расширение.
• После проверяется комплектация, и проводится монтаж отопительного прибора (теплообменник обязательно проходит испытание на прочность гидравлическим или пневматическим давлением в шесть бар).
• В заключении мастер подключает все составляющие конструкции и проверяет ее готовность.

Правила эксплуатации

Для непрекращающейся деятельности отопительной системы мы рекомендуем соблюдать следующий порядок действий:

• В процессе работы не отсоединять радиатор от устройства. Вода при нагревании расширяется, и увеличившееся давление может стать причиной взрыва.
• Если теплообменник уже нагрелся, нельзя допускать попадание холодной жидкости в систему, так как разница температур приводит к деформации и повреждению.
• Не допускать использование пустого теплообменника во избежание прогорания.
• Для увеличения продуктивности следует применять циркуляционный насос.
• Использовать антифриз, если это необходимо.
• Кран для сливания расположить в нижней точке.

Для продления срока службы теплообменника рекомендуется подбирать установку с большей мощностью, чем вы рассчитали согласно имеющимся параметрам. Это поможет уменьшить нагрузку, которая возникнет, если печи придется функционировать на пределе своих возможностей. Такая стратегия позволит снизить износ деталей.

Чтобы отопительная система функционировала бесперебойно, соблюдайте правила эксплуатации.

Как соорудить дома водяную печь

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера — специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

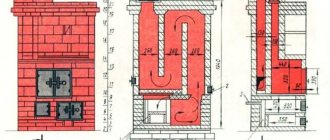

Водяное отопление от печи на дровах — схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника — это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб — чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус — обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

В чём отличия?

Перед тем как купить и установить печь у себя в доме с водяным контуром, рекомендуем ознакомиться со следующими конструктивными особенностями твердотопливных систем длительного горения:

• Данные камины отличаются наличием, достижением в процессе использования максимального уровня КПД. Для этого производитель использует принцип пиролиза или генерации газовых масс. Температура в топочной камере способна достигать порядка 180-220 градусов, при этом кислород поступает в небольшом, строго ограниченном количестве. Таким образом, поленья начинают очень медленно тлеть, вырабатывая большое количество тепла. При этом образуется углекислый газ, который также своевременно перерабатывается в отведённом для данных целей отсеке конструкции;
• Отопительные печки для дома длительного горения имеют большую топочную камеру, в которую способно уместиться большое количество поленьев, которые нет необходимости перерубать на несколько раз. Увеличенные размеры очага, позволяют отопительному устройству работать от одной закладки до десяти часов непрерывно;
• Топки Теплодар и другие очаги с водяным контуром дополнительно подключаются к общей системе отопления дома, тем самым способны аккумулировать, накапливать тепло, равномерно распределять его по всем помещениям и даже по нескольким этажам коттеджа;
• Многие модели печек с функцией длительного горения, водяным контуром, оснащаются дверцей из закалённого прозрачного стекла, через которое удобно наблюдать за процессом горения в очаге пламени.

Основные составляющие дровяного очага: топка представлена в разрезе

Чугунная топочная камера с круглой топкой без стекла

Интересно знать: данная система функционирует, производит отапливание не только за счёт водяной рубашки, системы длительного горения, но и конвекции (стенки устройства прогреваются и отдают тепло с данное помещение, а также смежные с ним).

Принцип работы

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Важно! Наличие водяного контура необходимо учитывать на этапе проектировании системы отопления в доме.

Можно ли установить регистр для отопления в существующую печь

Правильнее, конечно, строить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее все-таки можно встроить водяной контур. Правда, придется хорошо постараться — они имеют немалые размеры а еще должны каким-то образом держаться. Так что задача не из простых. Кроме того не стоит забывать, что придется еще делать два вывода — для подключения подающего и обратного трубопровода.

Оптимальный вариант — сделать водяную рубашку под форме печи (этот — для металлической с конфорками)

Место для расположения регистра найти тоже не очень просто. Очень нежелателен его прямой контакт с огнем, но должен находится в среде горячих газов. В этом случае можно надеяться на то, что прослужит теплообменник долго.
