Как определить, несущая стена или нет: конструктивные особенности

Несущие стены в панельном доме.

В большинстве случаев панельные и блочные дома имеют типовую серию, то есть шифр проекта, по которому они возводились. Для начала определите с помощью этой статьи серию Вашего дома по адресу. Затем найдите описание вашей типовой серии в интернете, у нас на сайте, на сайте застройщика и т.д. В описаниях обычно приведена толщина несущих стен в панельном доме данной серии.

Итак, как определить несущую стену в панельном доме? Для начала Вы можете воспользоваться нашей базой несущих стен типовых серий домов. Там приведены планировки квартир каждой серии с выделением цветом несущих стен.

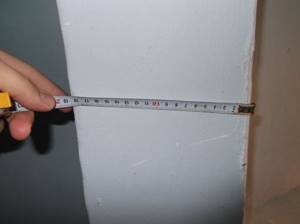

Второй способ узнать какие стены несущие в панельном доме- это померить их толщину.В общем случае в панельных зданиях толщина перегородок варьируется от 80 до 100 мм., толщина несущих стен- от 140 до 200 мм. В 90% панельных домов внутренние перегородки- это гипсобетонные панели толщиной 80 мм., внутренние стены- железобетонные несущие панели толщиной 140,180 или 200 мм. В некоторых старых сериях панельных домов встречаются несущие панели толщиной 120 мм.

Таким образом, если толщина померенной стены без отделочных слоев окажется меньше 120 мм., то это значит, что она является перегородкой, а если больше- то несущей.

Следует отметить, что отделочные слои стен (штукатурка, обои) могут вносить корректировки в её толщину, однако в панельных домах обычно они не превышают 50 мм. и не оказывают существенного влияния. Правда, если есть возможность, для чистоты замеров штукатурный слой лучше удалить.

Если вы не можете померить толщину стены напрямую (допустим между комнатами), то можно её замерить через «третий размер»:

Толщина стены: s= c-a-b;

Следует отметить, что снос несущей стены в панельном доме недопустим. Это гарантированно приведёт к прогибу или обрушению перекрытия.

О чего зависит толщина стенок?

Этот показатель в первую очередь определяется климатом региона, в котором строится дом. Важнейшее значение в расчетах имеет такой показатель, как уровень сопротивления теплоотдаче. Значения данного показателя в разных городах буду различаться. Чем холоднее климат, тем выше требуемый минимальный порог теплосопротивления стен.

Сопротивление теплопередаче регламентируется нормативными документами и имеет постоянное значение в рамках каждого региона.

Полную таблицу значений требуемого сопротивления теплопередаче по городам РФ можно скачать здесь Таблица теплосопротивлений.

Еще одним важным фактором является материал стен. Значение имеет теплопроводность всех материалов, входящих в состав так называемого «пирога».

Значения теплопроводности всех возможных стройматериалов можно найти в Таблица теплопроводности материалов.

Как узнать несущая стена или нет в кирпичном доме?

Толщина кирпичной стены кратна размеру кирпича (120 мм.): 120 мм.+10 мм.(толщина вертикального шва раствора)+120 мм. и так далее.. Таким образом, кирпичные стены могут иметь следующие толщины: 120, 250, 380, 510, 640 мм. и т.д. +отделочные слои. Толщина несущей стены из кирпича начинается от 380 миллиметров и выше. В 90% кирпичных жилых домов внутренние межкомнатные перегородки выполнены из кирпича или гипсобетонных панелей толщиной 120 и 80 мм. соответственно, межквартирные- 250 мм. из кирпича и 200 мм. из двойных панелей с воздушным зазором. Несущая стена в кирпичном доме может иметь толщины 380, 510 и 640 мм.

Таким образом, если толщина померенной стены в квартире оказалась меньше 380 мм., то она является перегородкой, и наоборот.

Кирпичных домов, строящихся по сериям, намного меньше чем панельных, а потому найти их описание гораздо труднее. Однако большинство кирпичных домов столицы- это хрущёвки и сталинки с очень схожими конструктивными решениями. Рассмотрим их поподробней.

Несущие стены в хрущевке и сталинке.

Итак, какие стены несущие в хрущевке? Какие стены можно затрагивать при перепланировке хрущевки? Все типы жилых хрущёвок представляют собой конструктивную схему с тремя продольными несущими стенами (выделены зелёным) и поперечными стенами-диафрагмами жесткости (выделены синим), которые обеспечивают устойчивость продольных несущих стен (не дают им опрокидываться). Поперечные стены лестничной клетки (выделены голубым ) не только обеспечивают устойчивость продольных несущих стен, но и служат опорой для лестничных маршей, т.е. тоже являются несущими.

Междуэтажные плиты перекрытий опираются либо непосредственно на продольные несущие стены:

Либо на железобетонные поперечные стены и балки прямоугольного сечения (обычно 200х600(h) мм.), которые в свою очередь опираются на продольные несущие стены:

В последнем варианте, а он встречается чаще чем первый, поперечные стены выступают уже не только как диафрагмы жесткости, но и как несущие, так как на них опираются междуэтажные перекрытия.Направление укладки плит бывает видно по рустам (стыкам плит).Обычно под железобетонными балками,чтобы они не бросались в глаза, установлены межквартирные и межкомнатные перегородки.

Планировки квартир, количество комнат, шаг балок и т.д. могут быть самыми различными, но сама конструктивная схема не меняется.

Всё что было сказано выше о хрущёвках, относится и к сталинкам. В сталинках преобладает такая же конструктивная схема с тремя продольными несущими стенами, однако они имеют бОльшую архитектурную выразительность и как следствие более сложные конструктивные схемы лестничных и лифтовых узлов, повороты стен.

Ниже приведены планы квартир в хрущёвках и сталинках с указанием несущих стен и конструкций: 1.

2.

3.

4.

Иногда вместо части внутренней стены (чаще в сталинках) устанавливают кирпичные столбы (колонны), на которые опираются железобетонные балки:

5.

6.

Как видно из представленных материалов в сталинках и хрущёвках довольно часто все внутренние стены являются не несущими перегородками, что очень удобно для перепланировки и полёта дизайнерской мысли.

Расчеты

Расчет толщины стен производиться в зависимости от погодной зоны, выбранного материала и высоты здания. Каждый вид материала имеет свою теплопроводность, с помощью которой можно вычислить коэффициент тепловой эффективности.

Это нужно для того, чтобы понять правильность выбора ширины в зависимости от зоны промерзания стен:

Тепловая эффективность рассчитывается по формуле Ктэ=s/Ктп, где s – это толщина кладки в метрах. Таким образом можно подобрать нужный размер кладки под требуемый климат. Например, возьмем среднее значение Ктп для одного из самых дешевых и распространенных видов кирпича – керамического полнотелого.

Возьмем за Ктп значение в 0,6 м, а за толщину стены стандартную двойную кладку – 0,51. Таким образом Ктэ=0,51/0,6=0,85, а для полуторной (0,38 м) – 0,63.

Если из 0,85 вычесть 0,63, то получим 0,22, что является недостающей тепловой эффективностью полуторной стены перед двойной. Этот параметр поможет понять актуальность постройки двойной или обычного внешнего/внутреннего утепления полуторной.

Например, пенополистирол (ППС) имеет Ктп 0,028. В таком случае можно провести расчет толщины утеплителя: 0,028*0.22=0,00616 м или 6,2 мм. Такого слоя ППС достаточно, чтобы сравнять Ктэ полуторной и двойной кладки из кирпича. При этом минимальный Ктэ в многоквартирном доме должен составлять 2,1.

Оптимальную высоту стен можно рассчитать из роста самого высокого человека в семье (или среднестатистического) с вытянутыми вверх руками и прибавив к этому значению возможность утепления потолка накладными слоями (натяжной или подвесной потолок), а также дополнительную погрешность в 20-30 см. Таким образом мы получаем значение в 2,3(2,4)+20(30)+20(30)=2,7-3 м.

Несущие стены в монолитных домах.

Как определить несущую стену в квартире в монолитном доме? Монолитные дома наиболее разнообразны по своему архитектурному и конструктивному оформлению. В жилых монолитных домах обычно сочетаются и монолитные несущие стены, и колонны, и пилоны (колонны прямоугольного сечения) , и балки и т.д. Часто пилоны бывают “утоплены” в наружных стенах и внутренних перегородках. Толщина несущих стен в монолитном доме обычно составляет 200,250 и 300 мм. Размеры колонн бывают ещё больше.

Таким образом, если вы померили толщину стены и она оказалась менее 200 мм., то это перегородка. Обратное к сожалению не верно. Если вы померили стену и её толщина составила к примеру 200 мм., то это ещё не значит что она несущая, потому что в монолитных домах перегородки могут достигать толщины 200 мм. и более (например, из пеноблоков).

Если у Вас монолитная новостройка, то наиболее простой способ узнать исчерпывающую информацию о несущих стенах Вашей квартиры- это попросить в управляющей компании или отделе продаж план вашего этажа из архитектурного раздела проекта здания (“рабочку”):

Обычно это бывает не сложно, а на самом плане отчетливо видны внутренние несущие стены, перегородки, размеры. Несущие стены обычно выделяются отдельной штриховкой.

Если квартира находится в новостройке и её отделка ещё не выполнена, то какие стены являются несущими можно определить при визуальном осмотре. Несущие стены в таких зданиях выполняются из монолитного железобетона, который внешне легко отличим от кирпича, пеноблоков и других материалов, из которых выполняются перегородки и не несущие стены. Также на несущих стенах в таких домах отчетливо видны зачеканенные раствором отверстия, которые остались от стяжек опалубки при возведении стены.

Документальная установка толщины стены

Всё-таки, такие способы определения поперечного размера ограждения не исключают возникновения ошибок. Если потребность в таких замерах вызвана с будущими работами по сносу стен внутри квартиры панельного дома, то демонтаж ограждения должен быть выполнен узаконенным порядком.

Самостоятельно производить перепланировку жилой площади строго запрещает закон. Чтобы избежать штрафных санкций, а в случае возникновения аварийных ситуаций не попасть под уголовное преследование, нужно поступить следующим образом:

1. В местном исполнительном органе управления (БТИ) нужно получить копию плана квартиры.
2. Исходя из схемы расположения несущих ограждений и перегородок, определить ограждение, подлежащее сносу.
3. В проектной организации заказать разработку технической документации на снос стены.
4. На основании утверждённого проекта получить разрешение на перепланировку в местных органах власти.
5. После этого приступить к выполнению работ.

В результате этих действий владельцы жилья будут знать толщины всех стен в своей квартире.

Как обозначаются несущие стены на плане?

Многие, задают нам вопрос: «Как определить несущие стены на плане?». К сожалению, не существует какого-то специального обозначения несущих стен на чертежах. Если это архитектурно-строительный план из рабочего проекта на здание (пример приведен на рисунке выше), то несущие стены выделяются одинаковой штриховкой. Несущие стены на плане БТИ или на обычных планах из интернета обычно показываются большей толщины, чем перегородки, но далеко не всегда. Стена в таких планах может быть нарисована тонкой, а по факту являться несущей. Поэтому не советуем Вам полагаться в этом вопросе на сомнительные планы. По плану квартиры определить несущие стены может только опытный специалист. который видел уже ни одно такую квартиру и знает их конструктивные особенности.

Безусловно, есть и другие признаки определения несущих конструкций, однако они требуют уже определенных знаний, опыта и навыков в строительстве, а потому здесь не приведены. Надеюсь, эта статья оказалась Вам полезной. Напомню, что Вы всегда можете задать нам свой вопрос в соответствующей рубрике.

Можно ли трогать несущие стены?

Ниже мы вкратце рассмотрим те работы, которые можно и нельзя проводить с несущими стенами при перепланировке.

5.1. Можно ли снести несущую стену в квартире?

Демонтировать целиком несущую стену в доме любого типа категорически запрещается в соответствии с пунктом 10.3 Приложения № 1 Постановления Правительства Москвы №508. Во-первых, такой демонтаж приведет к существенному нарушению прочности, устойчивости и безопасности использования всего здания целиком. Во-вторых, такую перепланировку невозможно согласовать, и в случае её выявления придется потратить очень много денег на разработку проектной документации по восстановлению несущей способности такой стены.

5.2. Можно ли перенести несущую стену?

Осуществлять перенос несущей стены запрещено по тем же причинам, что описаны в предыдущем пункте.

5.3. Можно ли сделать проход в несущей стене?

Проём в несущей стене выполнить возможно во многих случаях. Однако при этом необходимо соблюсти множество требований. Возможность такой перепланировки и требования, предъявляемые к ней, мы подробно рассмотрели в отдельной статье.

5.4. Штробление несущей стены.

Выполнять горизонтальные или вертикальные штробы в несущих стенах под электропроводку или трубы водоснабжения запрещено согласно пункту 10.11 Приложения 1 к Постановлению Правительства Москвы №508. О штроблении стен можно почитать здесь.
