Как армировать фундамент стеклопластиковой арматурой

Композитная арматура относится к современным материалам, призванным заменить дорогой металлопрокат и обеспечить большую устойчивость к негативному влиянию внешних факторов. После того, как с 2012 года этот вид полимерного прута стал производиться в России, интерес к нему со стороны строителей стал возрастать с каждым годом.

Применение стеклопластиковых материалов для армирования монолитных бетонных конструкций особенно актуально в случаях возможного воздействия влаги, поскольку полимеры не подвержены воздействию коррозии.

Пластиковые пруты применяют на объектах индивидуальной застройки, при возведении крупных зданий и сооружений, для береговых укреплений и автомобильных дорог. В частном строительстве из нее изготавливают армирующие каркасы для ленточных и плитных фундаментов, а также армируют кладку из пенобетонных блоков.

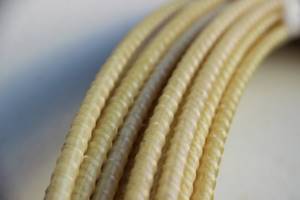

Материал, из которого изготовлена пластиковая арматура, представляет собой полимерную смесь из продольного стекловолокна повышенной прочности и термически стойкой смолы. Стандартные диаметры выпускаемых прутов находятся в диапазоне от 4 до 32 мм. Максимальная температура эксплуатации 60˚C. Предел прочности 150 МПа.

Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета.

Поэтому для вязки армирующего каркаса необходимо приобрести:

• пластиковую арматуру проектных диаметров;
• вязальную проволоку или затяжные хомуты.

В отличие от традиционных металлических прутов, арматура из стеклопластика поставляется в виде свернутой бухты.
Поэтому перед началом сборки каркаса ее необходимо размотать и нарезать на куски необходимой длины. Резка производится ножовкой или другим инструментом, не допускающим нагрева материала. Разметку мест реза на поверхности легко сделать с помощью обыкновенного маркера.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Чтобы сделать вязальную проволоку более мягкой, ее можно обжечь в пламени с помощью паяльной лампы или в костре. Необожженная проволока гнется хуже и не всегда обеспечивает плотный охват соединения. Кроме этого, неподготовленный металл обладает меньшей тягучестью и чаще рвется во время работы.

Вязка хомутами.

Общая схема вязки.

Можно ли использовать стеклопластиковую арматуру для устройства фундаментов

Пруты изготавливаются в диапазоне диаметров 4-32 мм. Наиболее популярны изделия диаметрами 6, 8, 10 мм.

Характеристики стеклопластиковых стержней:

• Небольшой удельный вес и продажа материала бухтами значительно облегчают его транспортировку и монтаж.
• Устойчивость к коррозии. Благодаря этому свойству, стеклокомпозитные пруты могут эксплуатироваться в контакте с агрессивными средами без дополнительных антикоррозионных мероприятий.
• Никий коэффициент теплопроводности. При укладке арматурных стержней в бетонных конструкциях, которые дополнительно защищаются теплоизоляционными материалами, эта характеристика не принципиальна.
• Отсутствие электропроводности. При строительстве жилых зданий это свойство особой роли не играет. Более того, в некоторых железобетонных конструкциях делают специальные выводы из арматуры для устройства молниезащиты или в качестве элемента заземлительного контура.

Использование этого строительного материала для армирования фундаментов имеет ограничения из-за ряда свойств, среди которых:

• Невозможность согнуть стержни самостоятельно на месте строительства. Это можно сделать только в производственных условиях. Выход – выполнить угол путем связывания стержней стальной вязальной проволокой или хомутами.
• Слабая устойчивость к повышенным температурам.
• Низкая прочность на излом и слабая устойчивость к растягивающим нагрузкам. Для армирования плит перекрытия и балок стеклокомпозитные стержни однозначно не используют.
• Небольшой опыт армирования фундаментов композитной арматурой и слабая нормативная база. Достоверные сведения о длительной эксплуатации этого материала отсутствуют. Элементы композитов подвержены «старению», поэтому спрогнозировать их поведение в долгосрочной перспективе невозможно.

Многие инженеры-строители считают, что применение стеклопластиковой арматуры для армирования фундамента оправдано только в тех случаях, когда важны теплопроводность и диэлектрические свойства.

Инструмент для проволочного связывания арматуры

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

• простые ручные, которые необходимо все время вращать во время работы;
• полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
• пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Технология ручной проволочной вязки стеклопластиковой арматуры

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков. Кроме того, стеклопластиковую арматуру просто невозможно соединить при помощи сварки, а поэтому такой тип крепления наиболее приемлем в данном случае.

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

1. свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
2. на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
3. на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
4. во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
5. после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
6. к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
7. укладывается и вяжется следующий ряд продольной арматуры;
8. собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Работу можно значительно упростить, если совмещать стеклопластиковую арматуру с металлической. Из стальных прутов можно заранее заготовит прямоугольные рамки и тогда не потребуется выполнять отдельную вязку вертикальных отрезков.

Преимущества и недостатки

Стеклопластиковая арматура является прекрасным вариантом для укрепления фундамента. Этот материал повышает его прочность, увеличивает срок службы и позволяет выдерживать высокие нагрузки.

Если вы думаете, какая арматура лучше — стеклопластиковая или металлическая, стоит рассмотреть важные положительные особенности композитных арматуры перед стальными:

• легкий вес. По сравнению с металлическими изделиями композитная арматура в 9 раз легче. По этой причине для ее установки не нужно применять специальную дорогостоящую технику;
• стеклопластиковые элементы обладают высокой устойчивостью к воздействию хлору и других кислотных, агрессивных веществ. По сравнению со стальными изделиями коэффициент устойчивости у композитных в 10 раз выше;
• низкий уровень теплопроводности. За счет того что арматура нагревается и остывает она не вызывает разрушение внутренней части бетонных конструкций;
• композитные изделия имеют свойства диэлектрической непроводимости и электромагнитной проницаемости. Это значит, что они не могут проводить электричество, не производят помехи для радиоволн;
• имеют прочность при растяжении. По сравнению с металлом она в 2-3 раза выше;
• повышенная стойкость к коррозийному поражению;
• легкая транспортировка;
• низкая цена. По сравнению с металлическими изделиями стеклопластиковые пруты стоят намного дешевле.



Не стоит забывать про недостатки композитных изделий:

• стеклопластиковая арматура имеет низкий модуль упругости, ее можно с легкостью согнуть. При строительстве фундамента, дорожек этот недостаток не заметен. А вот если изделия применять при возведении перекрытий, то этот нюанс не стоит упускать, важно провести все необходимые расчеты;
• изделия обладают недостаточным уровнем термостойкости. Не стоит совмещать стеклопластиковую арматуру с бетонным раствором при сильных температурных перепадах, в противном случае она может полностью потерять связывающие свойства;
• недолговечность. Со временем композитные изделия изнашиваются и начинают разрушаться, также огромное влияние на быстрый износ оказывает воздействие щелочной среды. Но производители для того чтобы увеличить срок службы стеклопластиковой арматуры, стали в ее состав добавлять редкоземельные металлы;
• не предназначена для сварки.

Нюансы вязки конструкций под заливку плитного фундамента

Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в такой конструкции арматурные пруты не рассматриваются как продольные и поперечные. Для поднятия нижней сетки над гидроизоляционным слоем на арматуру через каждые полтора-два метра одевают вертикальные стойки фиксаторы из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

Важная особенность сборки арматуры для плитного фундамента заключается в том, что она производится по месту. Это необходимо из-за больших размеров конструкции и невозможности последующего перемещения. Поэтому во время вязки необходимо быть предельно осторожным, чтобы не наступить на уложенные арматурные прутья и не повредить конструкцию.

В шведской и финской утепленной плите (подробнее о ней в этой статье) необходимо предусмотреть пересечение прутов плиты с арматурным каркасом боковой опорной ленты. Для этого пруты нарезают длиннее, напускают их на вертикальные боковые арматурные каркасы и связывают проволокой.

Нюансы вязки стеклопластиковых каркасов для ленточных фундаментов

Особенности сборки арматуры для ленточного фундамента заключается в наличии боковых примыканий, пересечений и углов.

В местах примыкания лент под внутренние стены, соединение перпендикулярного каркаса с наружным выполняется при помощи согнутых П-образных элементов.

В углах арматуру сгибают под прямым углом или привязывают подготовленные Г-образные элементы. Длина нахлеста соединяемых прутков должна быть не менее 30 см и на этом участке выполняется не менее 2-х вязок.

Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной. Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.

Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.

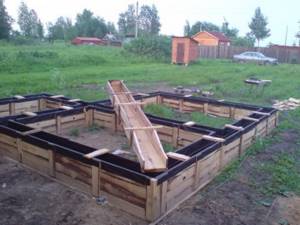

Устройство ленточного фундамента со стеклопластиковой арматурой

Для сооружения плитных фундаментов под тяжелые здания стеклокомпозитная арматура не используется. Такие стержни могут применяться только при строительстве ленточных фундаментов. Но и в этом случае рекомендуется проведение тщательных инженерных расчетов с учетом запланированных нагрузок на основание дома, характеристик грунта и близости грунтовых вод к поверхности. При близком расположении подземных вод, наличии пучинистых, просадочных почв рекомендуется использовать стальную арматуру. Даже опытный проектировщик не всегда сможет точно определить целесообразность применения композитного армирующего материала для фундамента из-за отсутствия соответствующих СП и СНиПов.
